Плашка с резьбой М52 - это массивный металлорежущий инструмент, предназначенный для формирования или калибровки наружных витков на цилиндрических деталях большого диаметра. В промышленной металлообработке такие лерки применяются при производстве ответственных узлов трубопроводов, шпилек для нефтегазового оборудования и элементов тяжелого машиностроения. Долговечность инструмента напрямую зависит от марки стали. Инструментальная легированная сталь 9ХС подходит для работы с черными металлами и цветными сплавами, обеспечивая оптимальное соотношение стоимости и ресурса. Для обработки нержавеющих, жаропрочных сталей и эксплуатации в жестких режимах резания рекомендуется использовать инструмент из быстрорежущей стали P6M5 (HSS). Такая плашка с резьбой М52 выдерживает высокие температурные нагрузки без потери твердости зубьев.

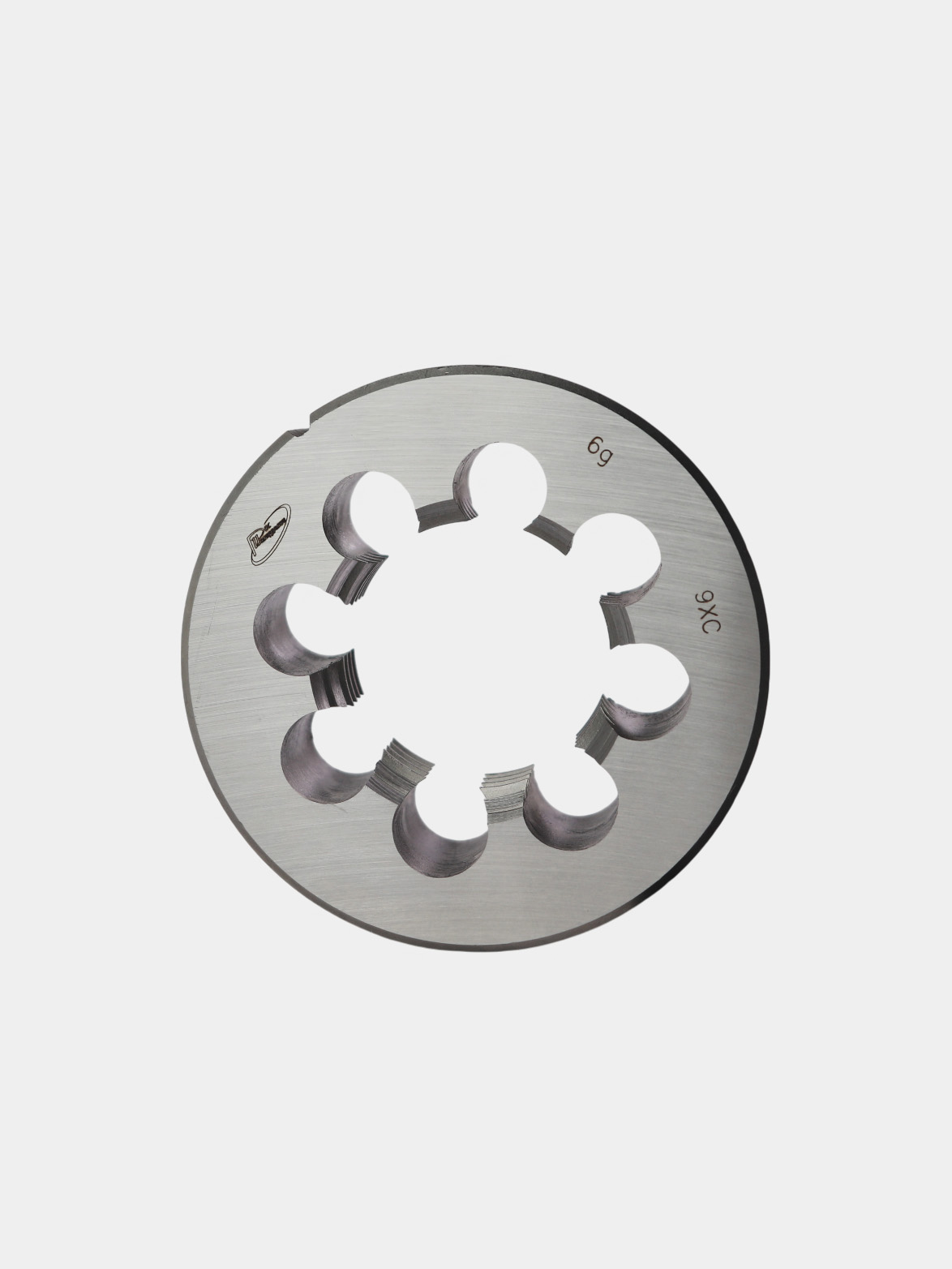

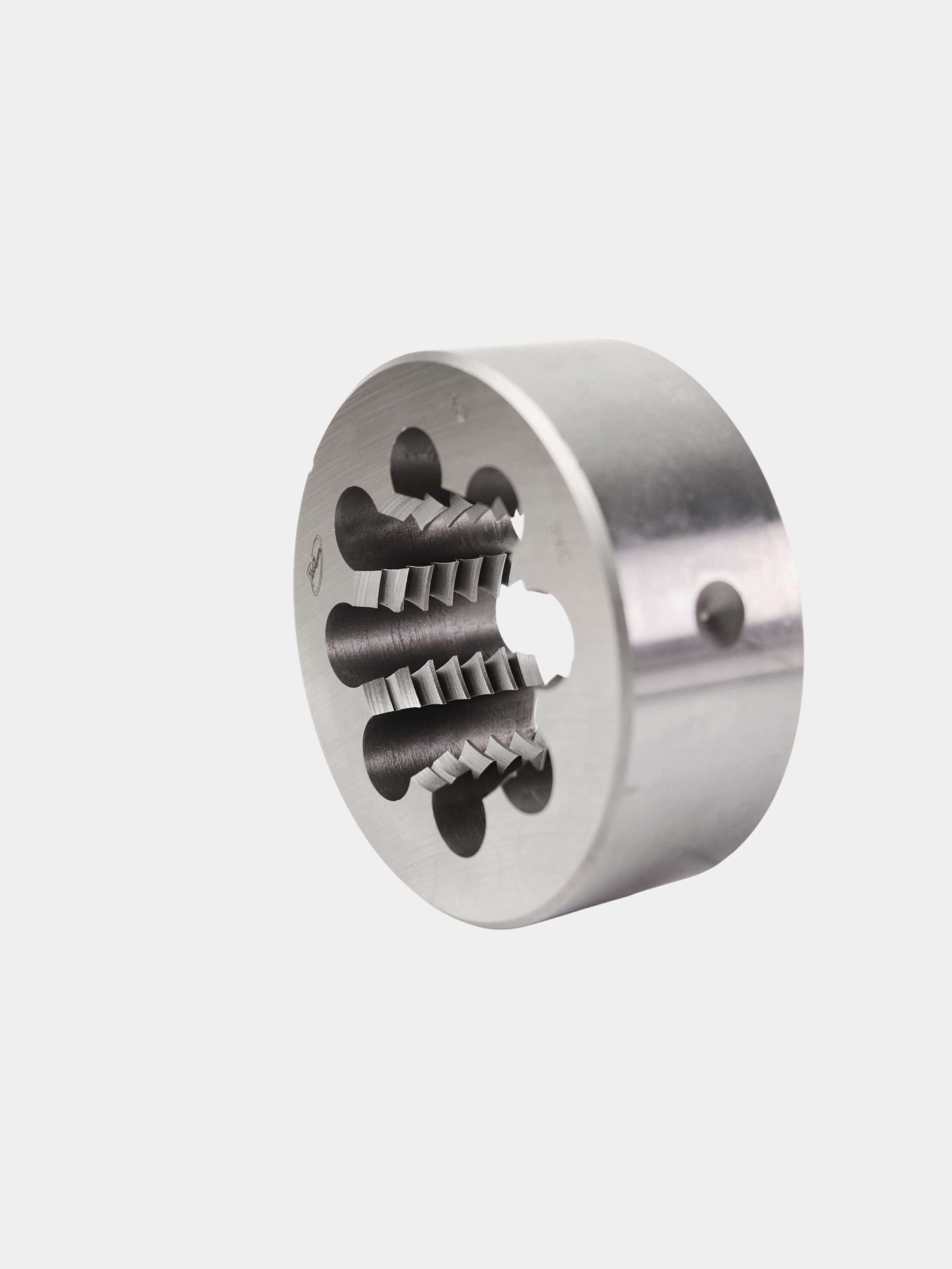

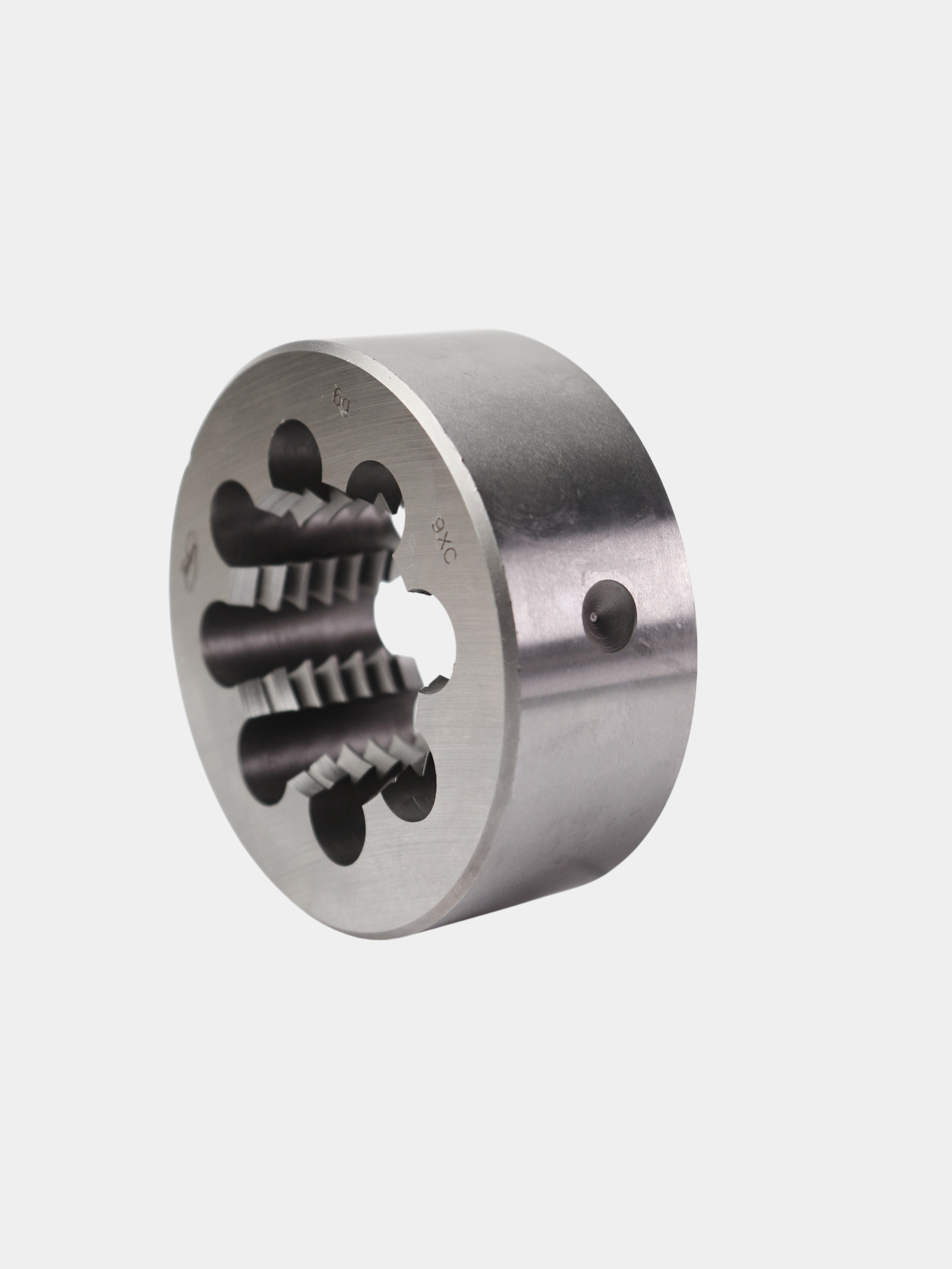

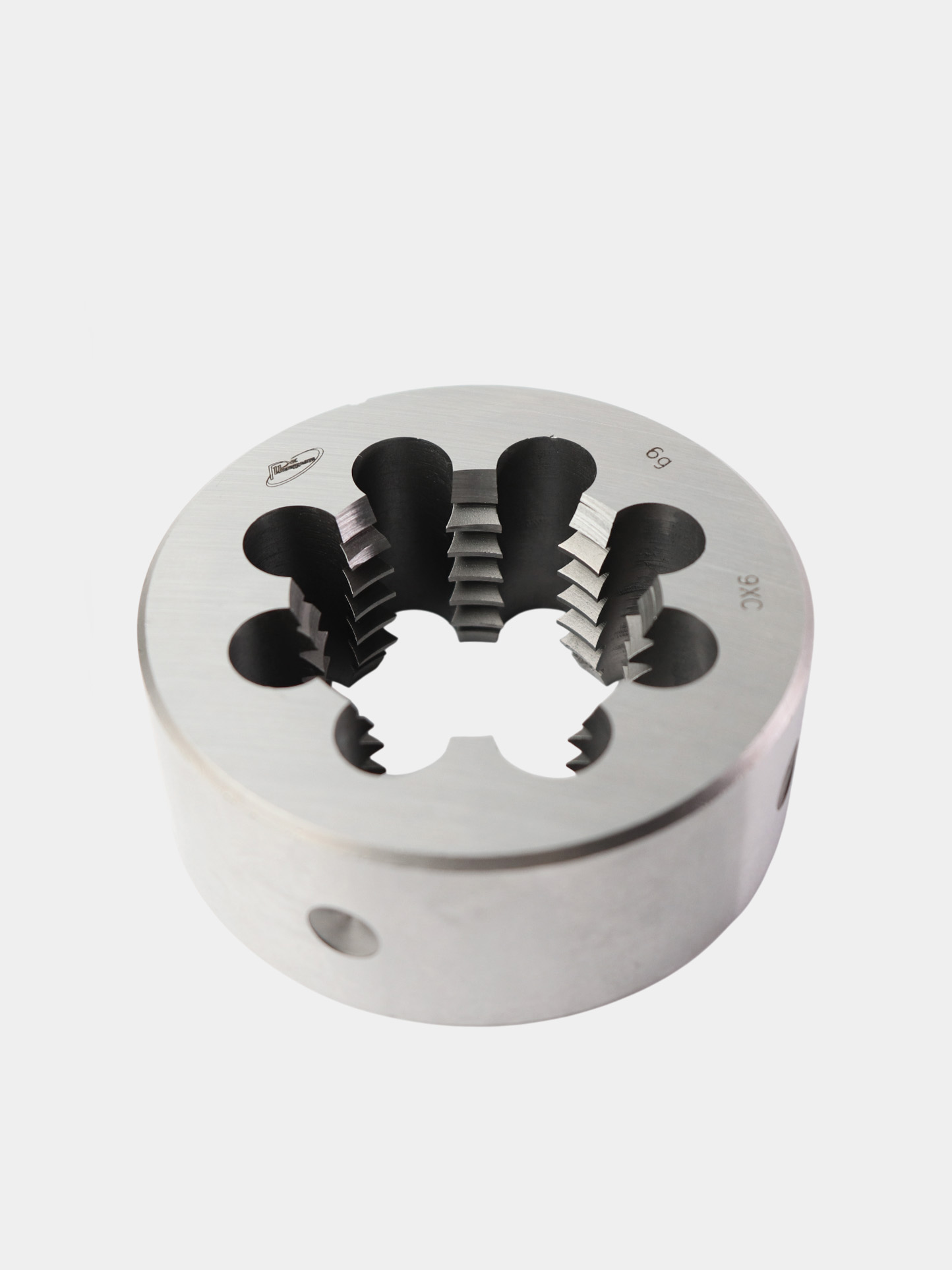

Конструктивно инструмент представляет собой закаленную гайку с осевыми отверстиями, образующими режущие кромки. Важнейший параметр при подборе - шаг витков, который должен строго соответствовать техническому заданию чертежа. Ниже приведены распространенные варианты исполнения для данного диаметра.
Популярные шаги и параметры для размера М52
|
Диаметр (D) |
Шаг резьбы (P), мм |
Тип шага |
Направление |
|
М52 |
5.0 |
Основной (крупный) |
Правая / Левая |
|
М52 |
3.0 |
Мелкий |
Правая |
|
М52 |
2.0 |
Мелкий |
Правая |
|
М52 |
1.5 |
Особо мелкий |
Правая |
Области применения и критерии подбора инструмента
Крупногабаритная оснастка размера М52 используется преимущественно на токарно-винторезных станках и в специализированных резьбонарезных автоматах, реже - при ручной нарезке с использованием усиленных воротков. Сферы применения охватывают строительство мостовых конструкций, судостроение и ремонт спецтехники. Принимая решение купить плашки М52 для конкретной производственной задачи, необходимо учитывать не только геометрию самой детали, но и жесткость системы Станок-Приспособление-Инструмент-Деталь. Критически важно подобрать плашкодержатель соответствующего внешнего диаметра (обычно 90 или 105 мм) и толщины, чтобы исключить перекос и дробление при заходе на заготовку.
Формируя заказ на снабжение, стоит учитывать, что на цену плашек М52 влияет марка стали и класс точности. Чтобы исключить брак и простои оборудования, при выборе обратите внимание на следующие параметры:
-
Назначение резьбы. Для глухих отверстий и сгонов требуются разные типы заборной части (количества ниток на заходе).
-
Сопряжение деталей. Шаг новой плашки должен быть идентичен шагу ответной гайки или отверстия (проверяется резьбомером).
-
Твердость заготовки. Для обработки каленых валов стандартная плашка 9ХС не подойдет - требуется быстрорез или твердосплав.
-
Класс точности. Для общепромышленных целей достаточно поля допуска 6g, для прецизионных соединений необходим класс 6h.
Если ваше предприятие находится в любой точке России, мы обеспечим оперативную логистику, так как весь ассортимент находится в наличии на складе.
