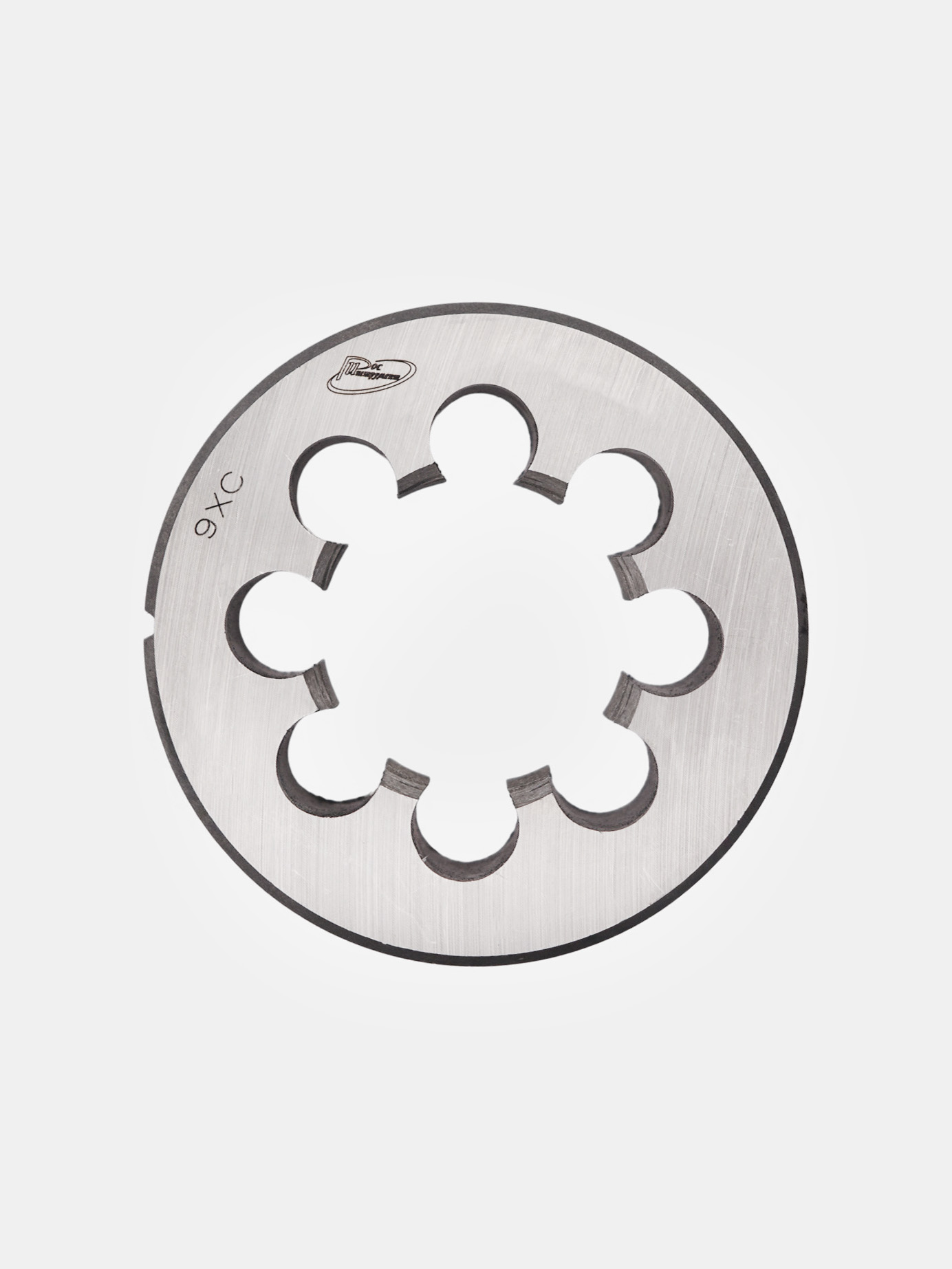

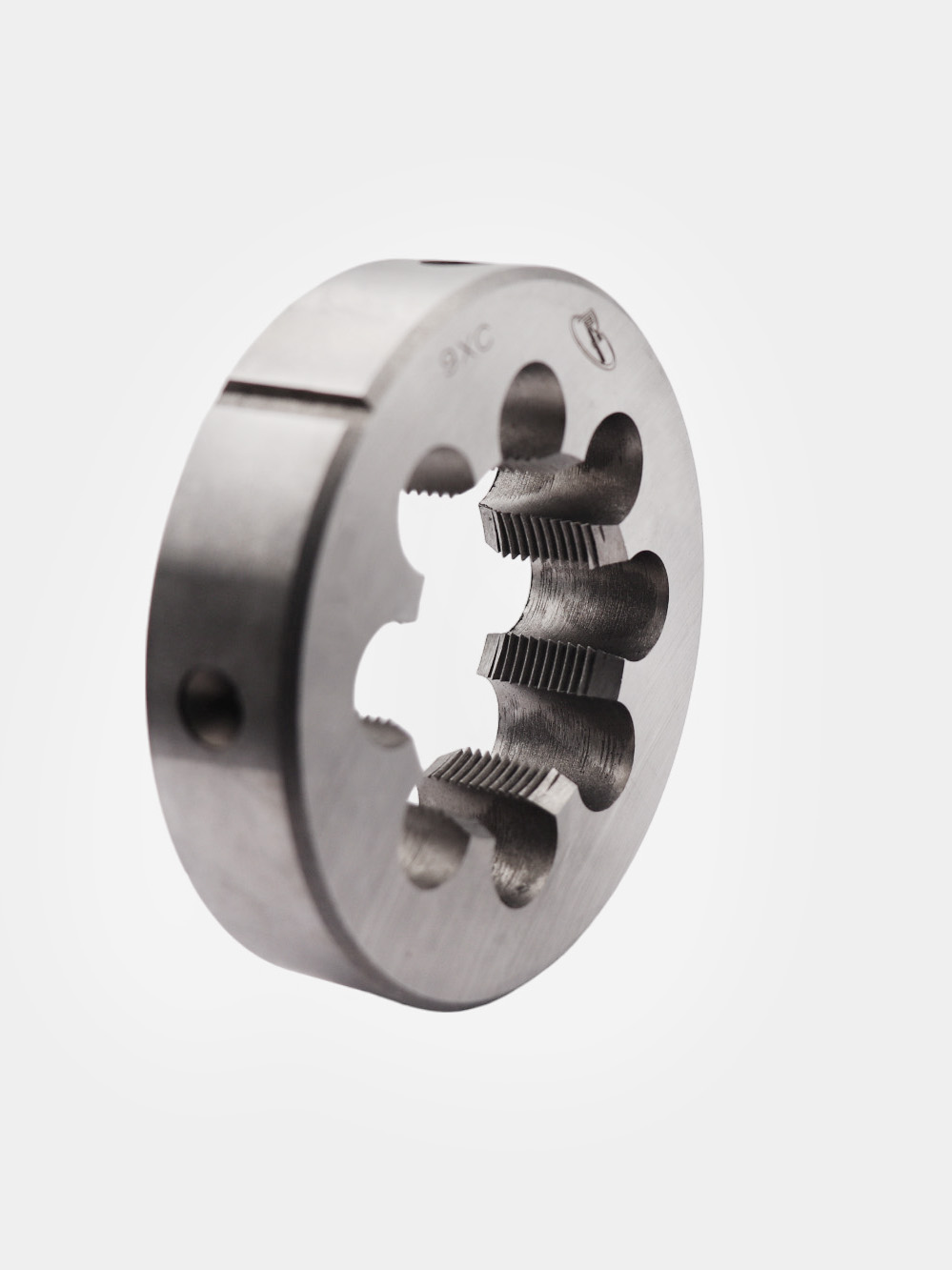

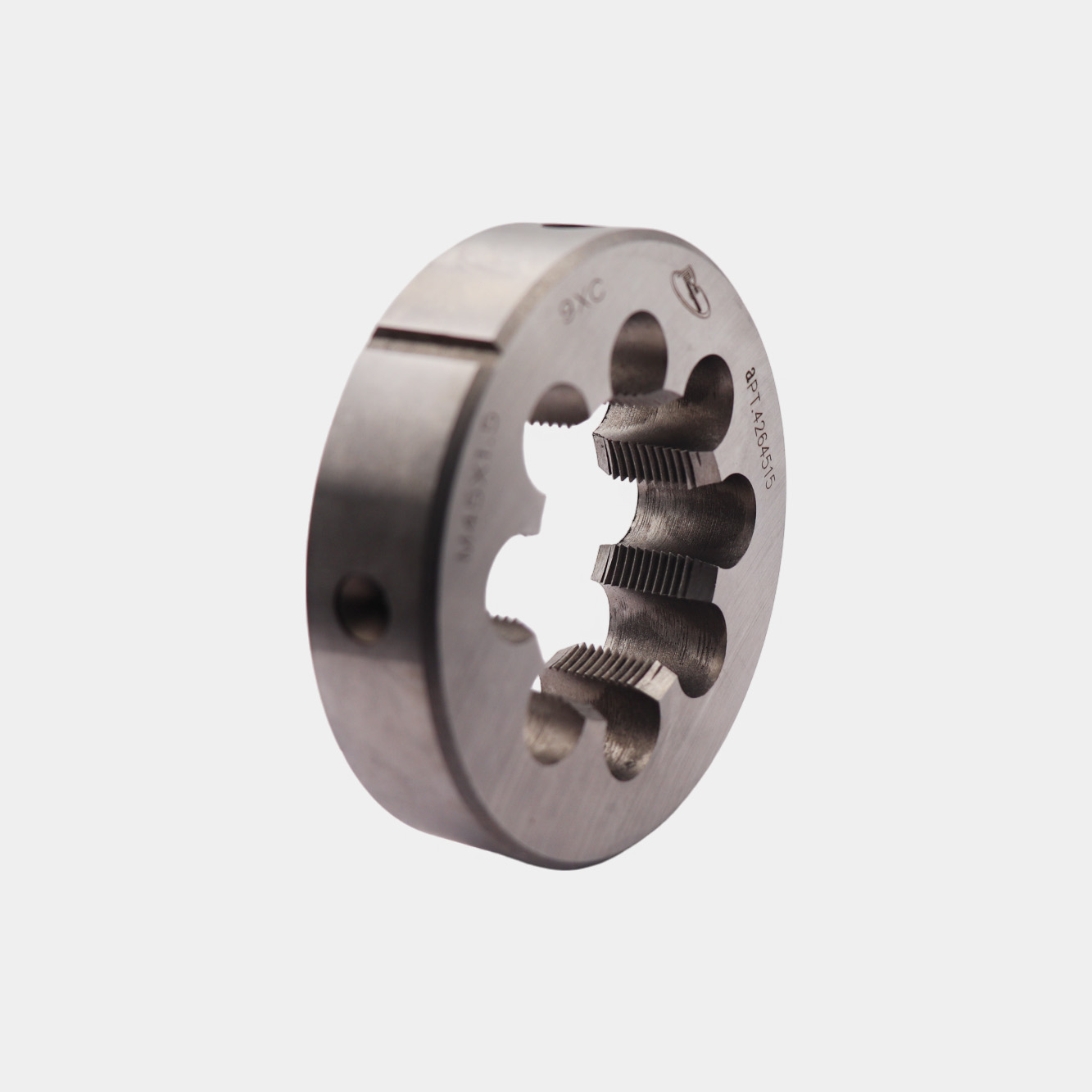

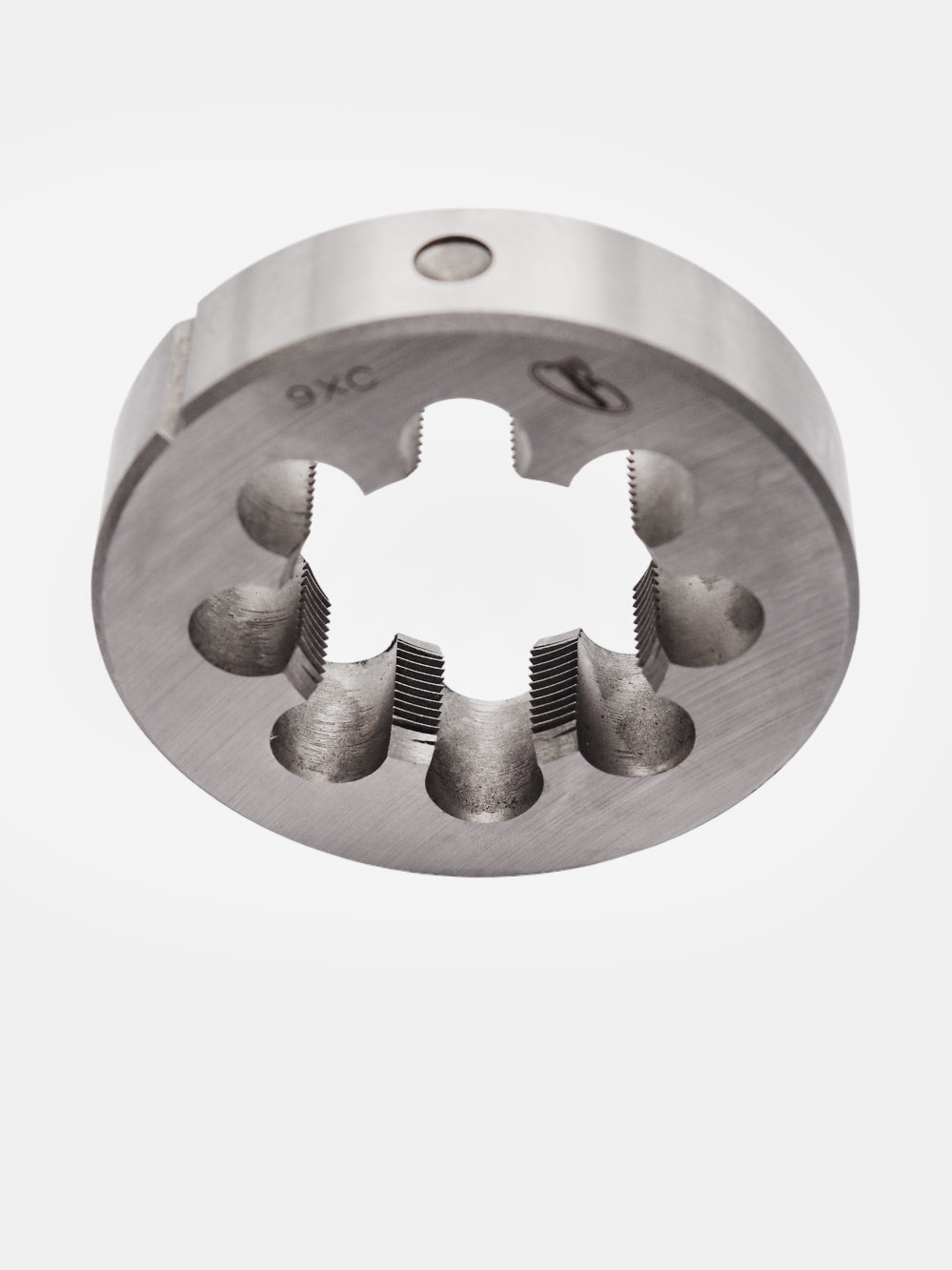

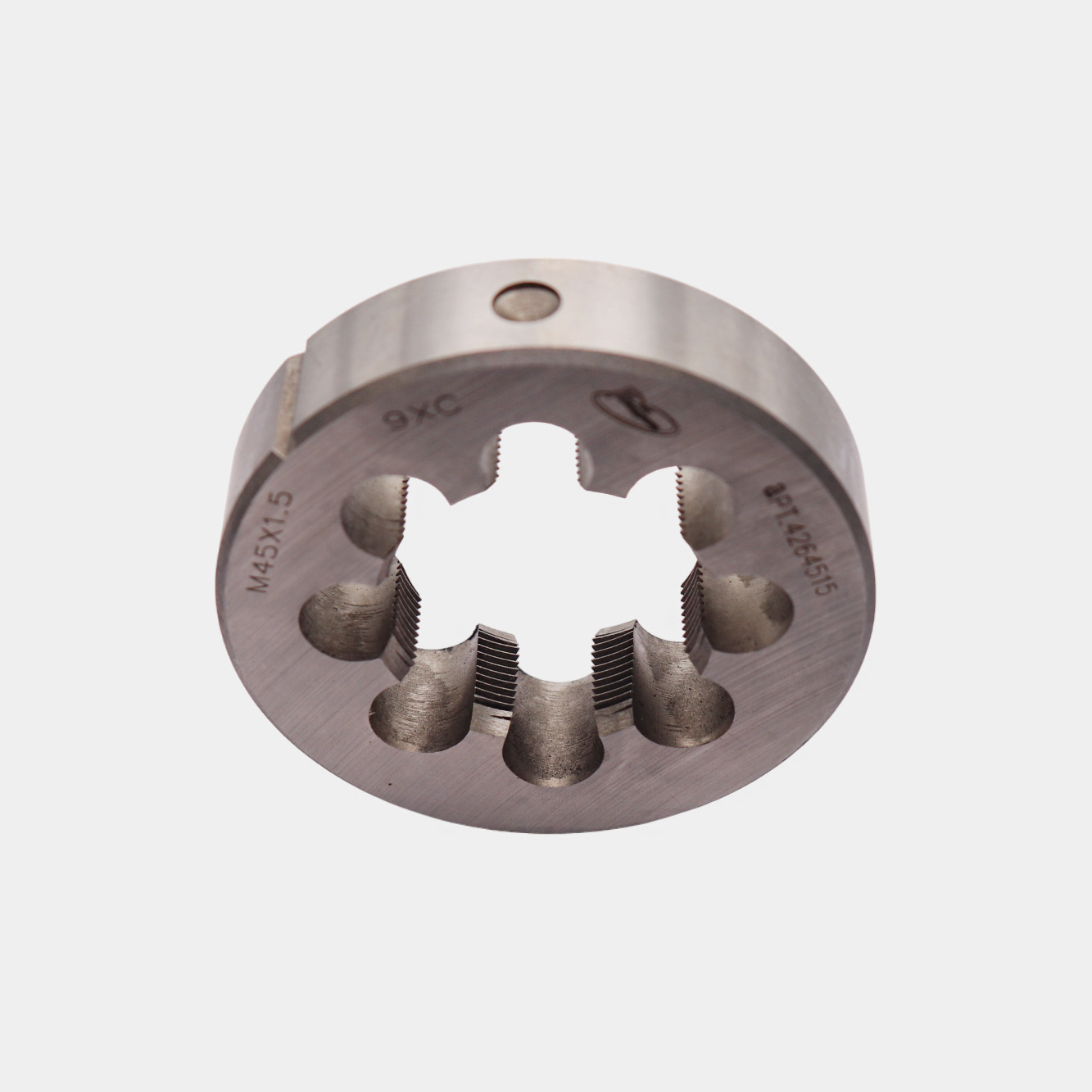

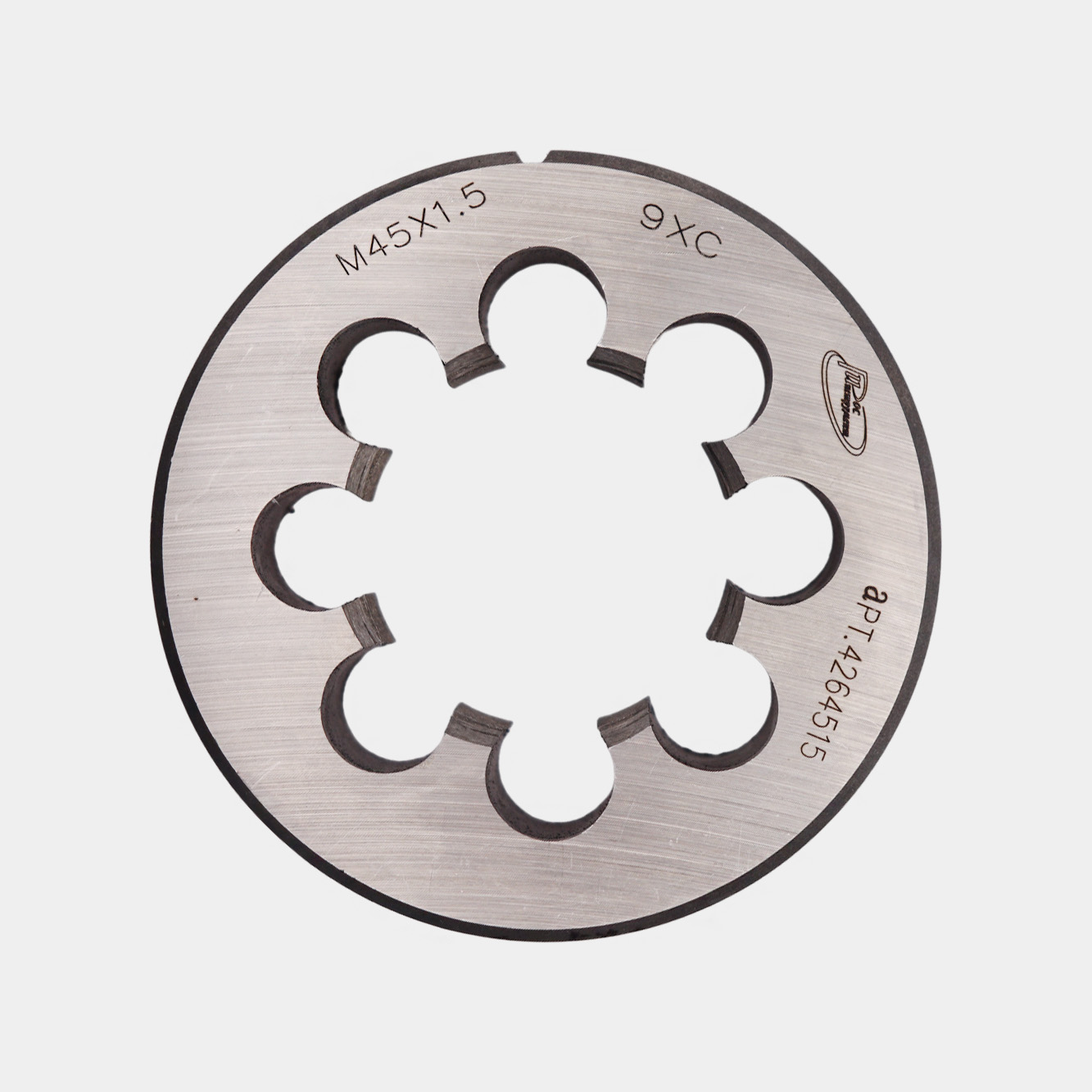

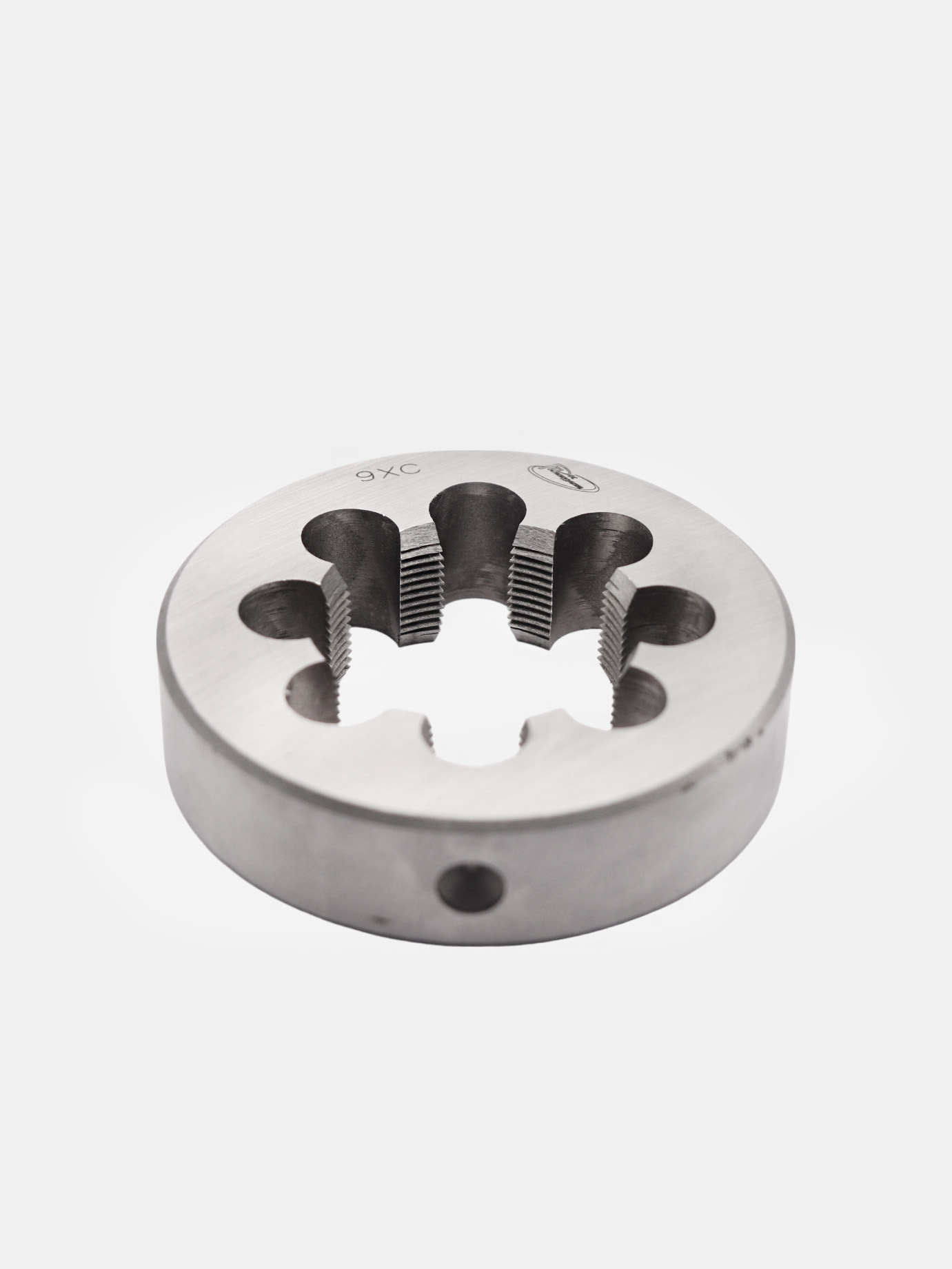

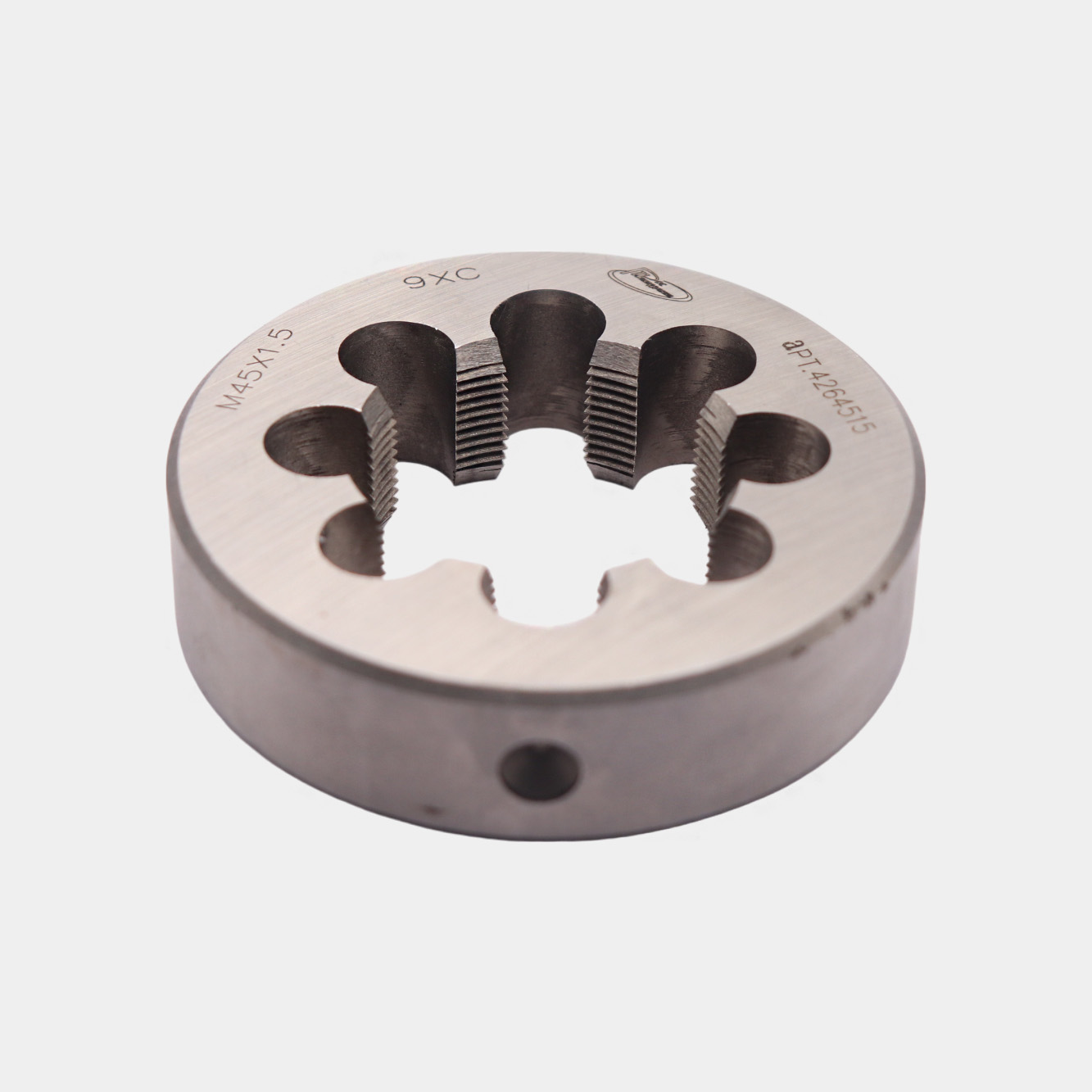

Цельная круглая плашка с резьбой М45 - это многолезвийный инструмент, предназначенный для калибровки и формирования витков на внешней поверхности металлических стержней, труб или валов. Конструктивно изделие представляет собой закаленную гайку с осевыми отверстиями, образующими режущие кромки. Промышленность выпускает модели из легированной инструментальной стали 9ХС для обработки черных металлов и быстрорежущего сплава P6M5 (аналог HSS), который повышает износостойкость при работе с нержавеющей сталью и твердыми заготовками.
Ключевые параметры инструмента регламентируются стандартами ГОСТ 9740-71 и DIN. Нарезаемая инструментом метрическая плашка с резьбой М45 характеризуется углом профиля 60 градусов и полем допуска, определяющим класс точности (наиболее распространенные - 6g, 6h, 8g).
Популярные шаги резьбы для диаметра М45
|
Диаметр |
Шаг резьбы (мм) |
Назначение (пример) |
Направление |
|
М45 |
4.5 |
Основной (крупный) шаг |
Правая / Левая |
|
М45 |
3.0 |
Мелкий шаг (виброустойчивый) |
Правая |
|
М45 |
2.0 |
Тонкая регулировка |
Правая |
|
М45 |
1.5 |
Приборостроение |
Правая |
Области применения и критерии подбора инструмента
Данный типоразмер востребован в тяжелом машиностроении, нефтегазовой отрасли и ремонтных цехах для восстановления крупных узлов агрегатов. Чтобы плашка М45 служила долго и не допускала брака, критически важно использовать качественный вороток (плашкодержатель) с посадочным диаметром, соответствующим внешнему размеру лерки (чаще всего 90 мм для данного размера).
При комплектации инструментального цеха, прежде чем купить плашку М45, необходимо сверить техническое задание со следующими критериями:
-
Соответствие шага: параметр должен строго совпадать с шагом ответной детали (гайки) или требованиями чертежа (основной 4.5 мм или мелкие 1.5–4.0 мм).
-
Материал заготовки: для цветных металлов и конструкционных сталей достаточно стали 9ХС, для легированных и жаропрочных сплавов требуется HSS (P6M5). От этого зависит и итоговая цена на плашки М45 в смете.
-
Тип захода: для глухих отверстий выбирают инструмент с коротким заборным конусом, для сквозных - со стандартным.
Обеспечить производство надежной оснасткой поможет интернет-магазин инструмента «РосИнструмент», гарантирующий соответствие продукции заявленным классам точности.
