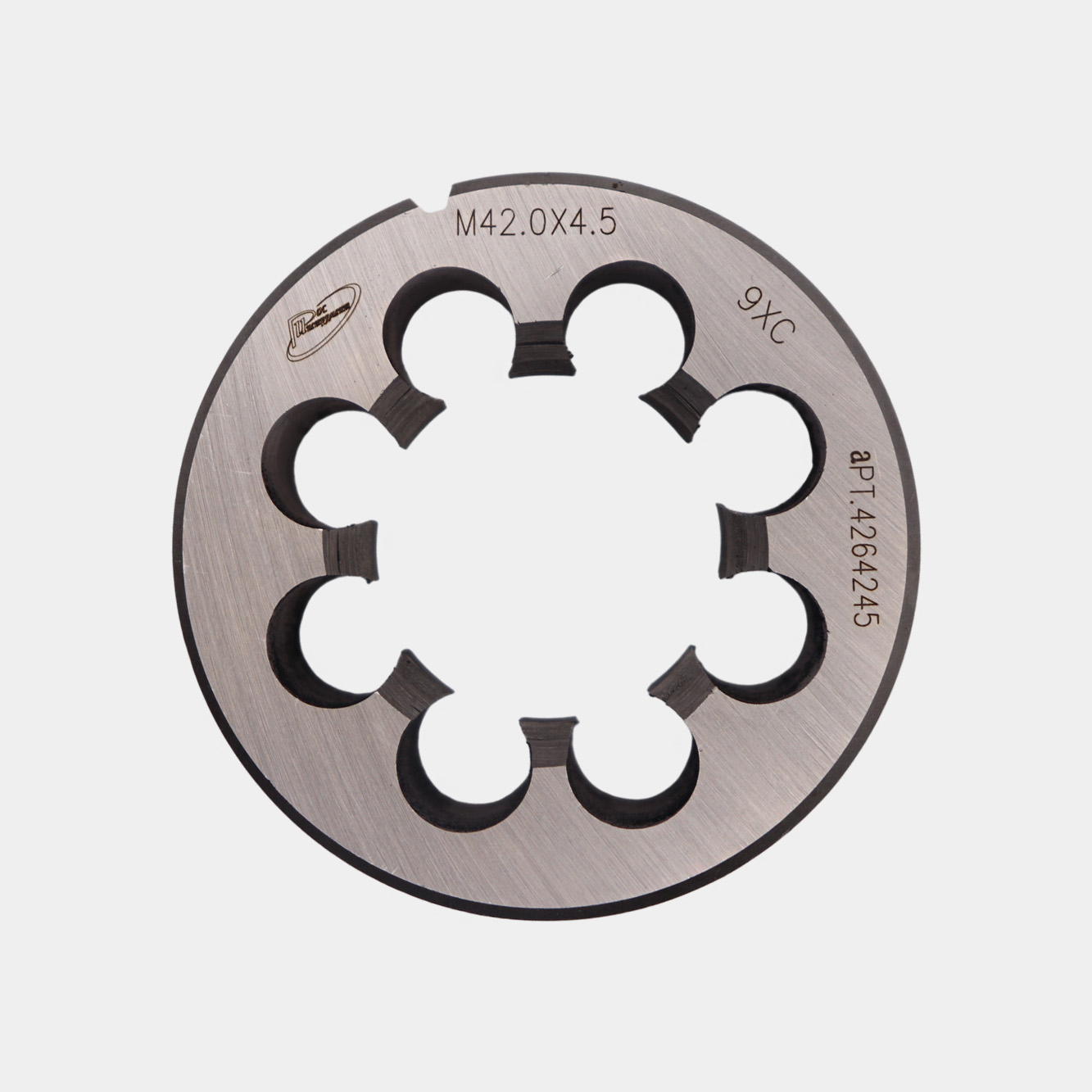

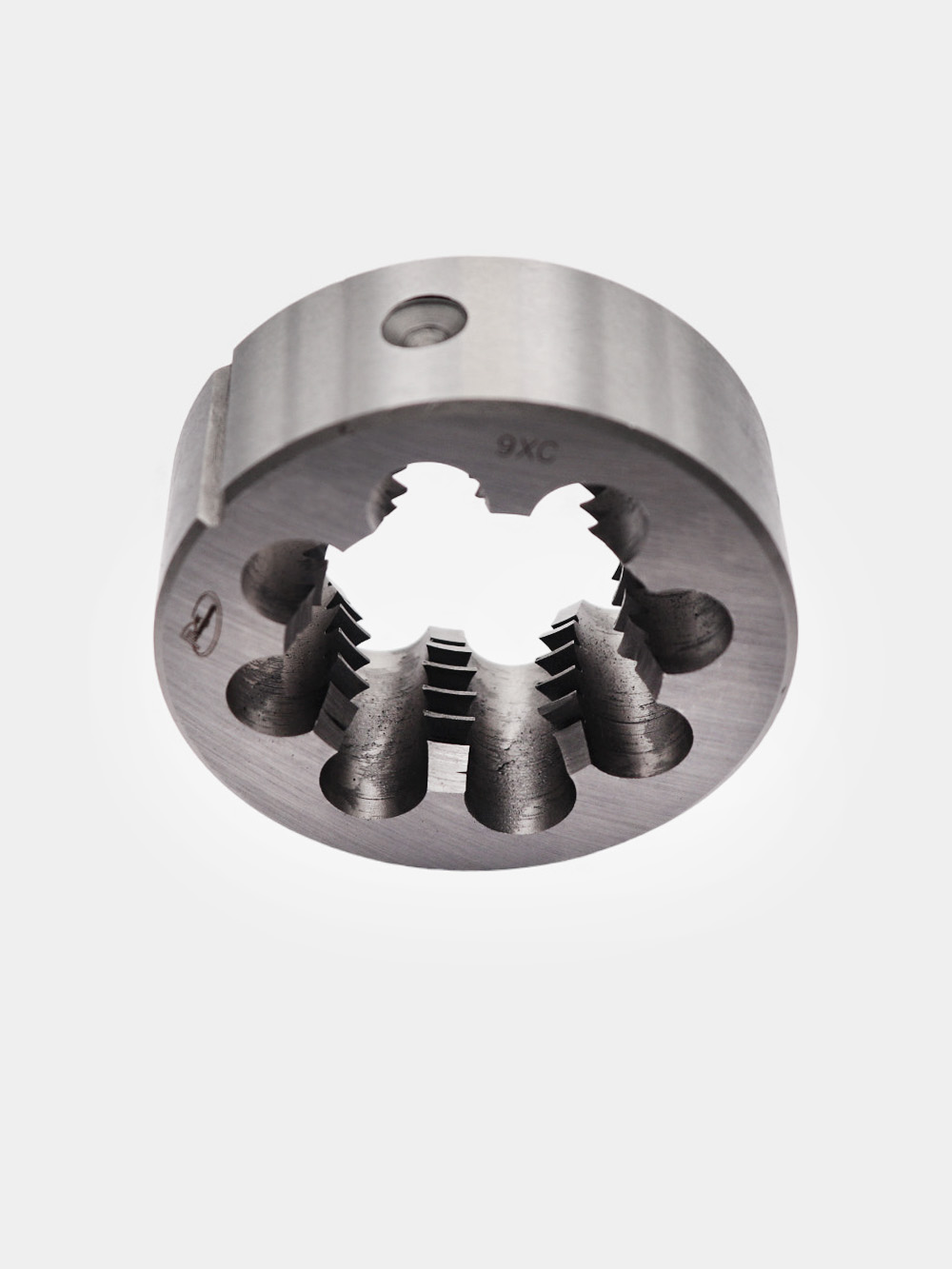

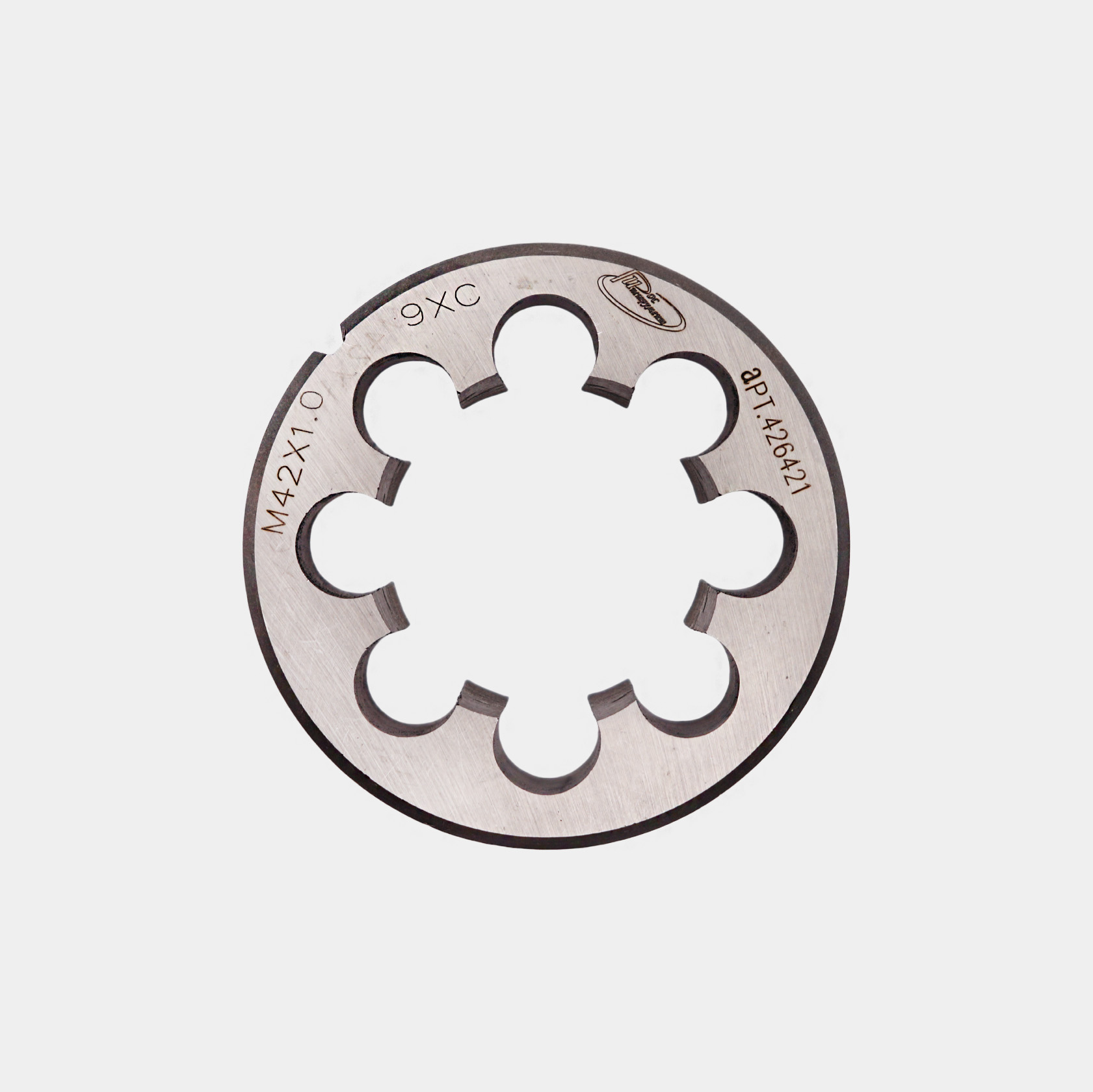

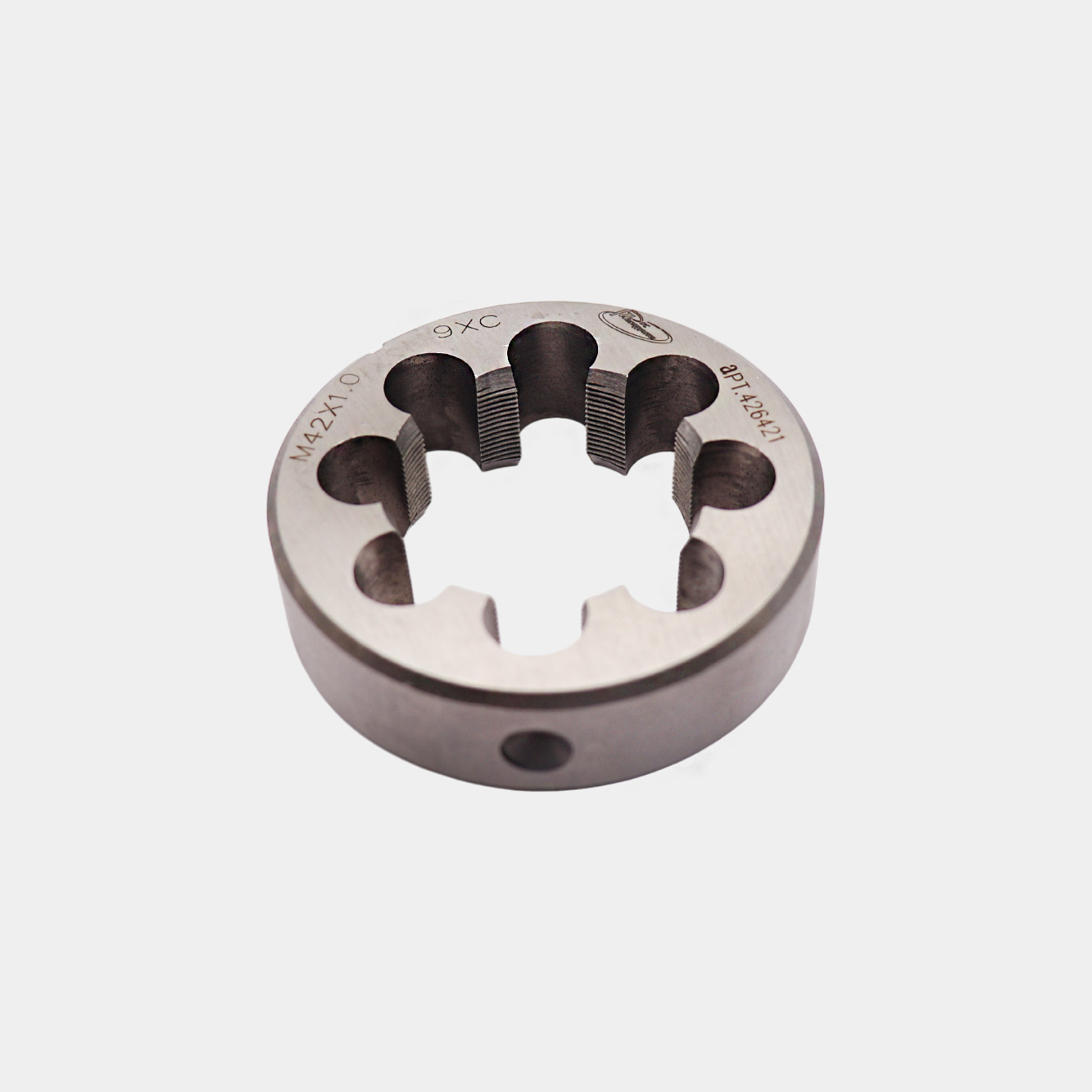

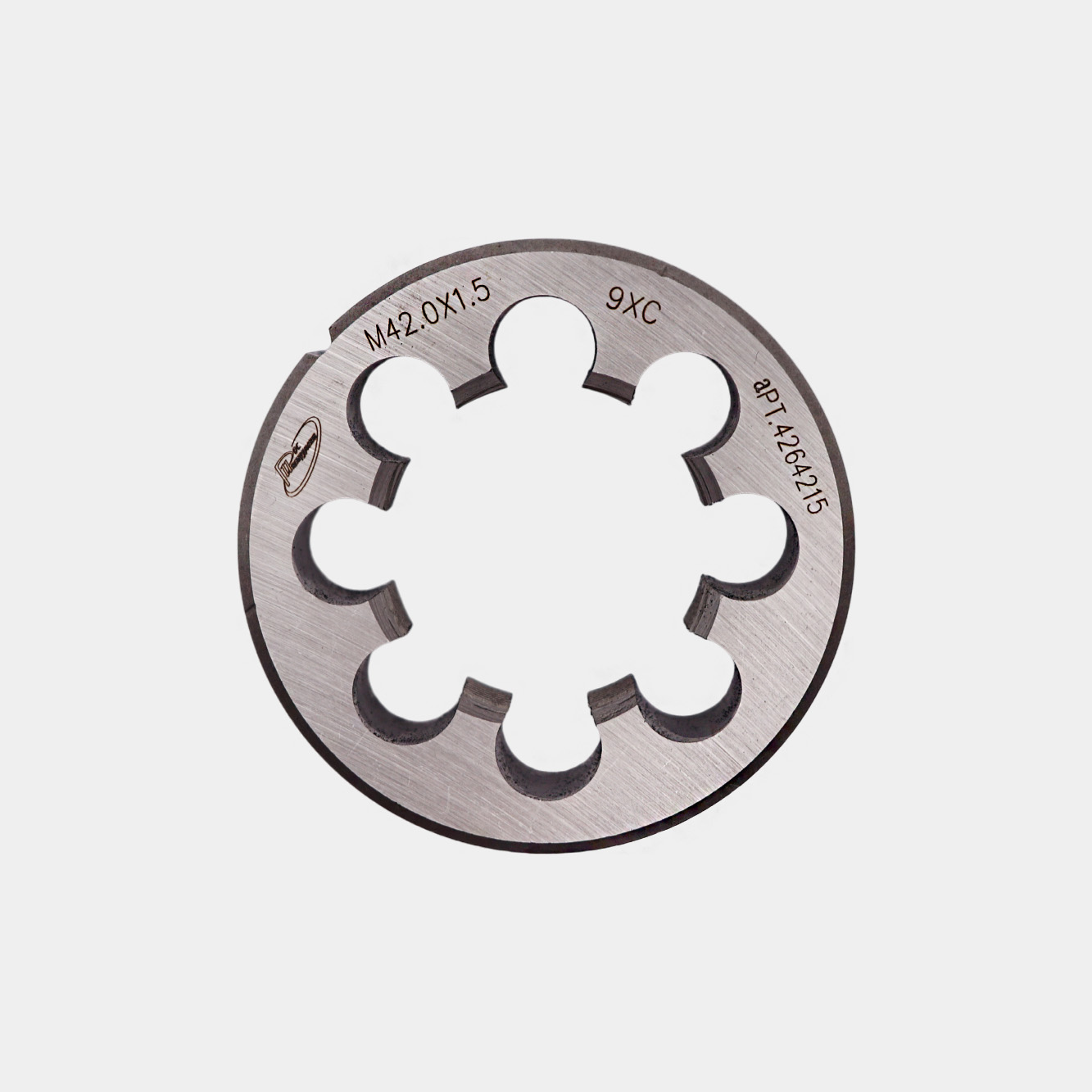

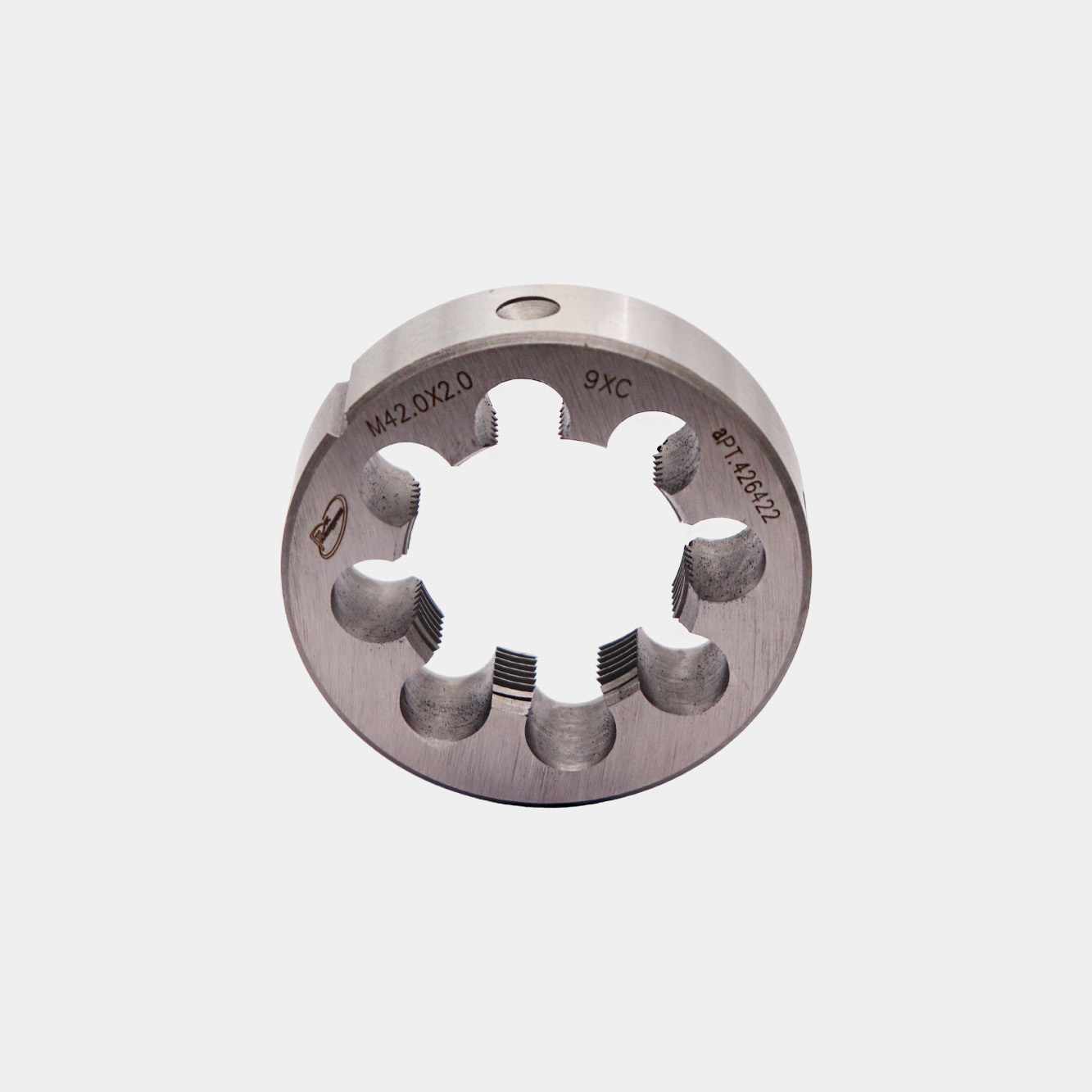

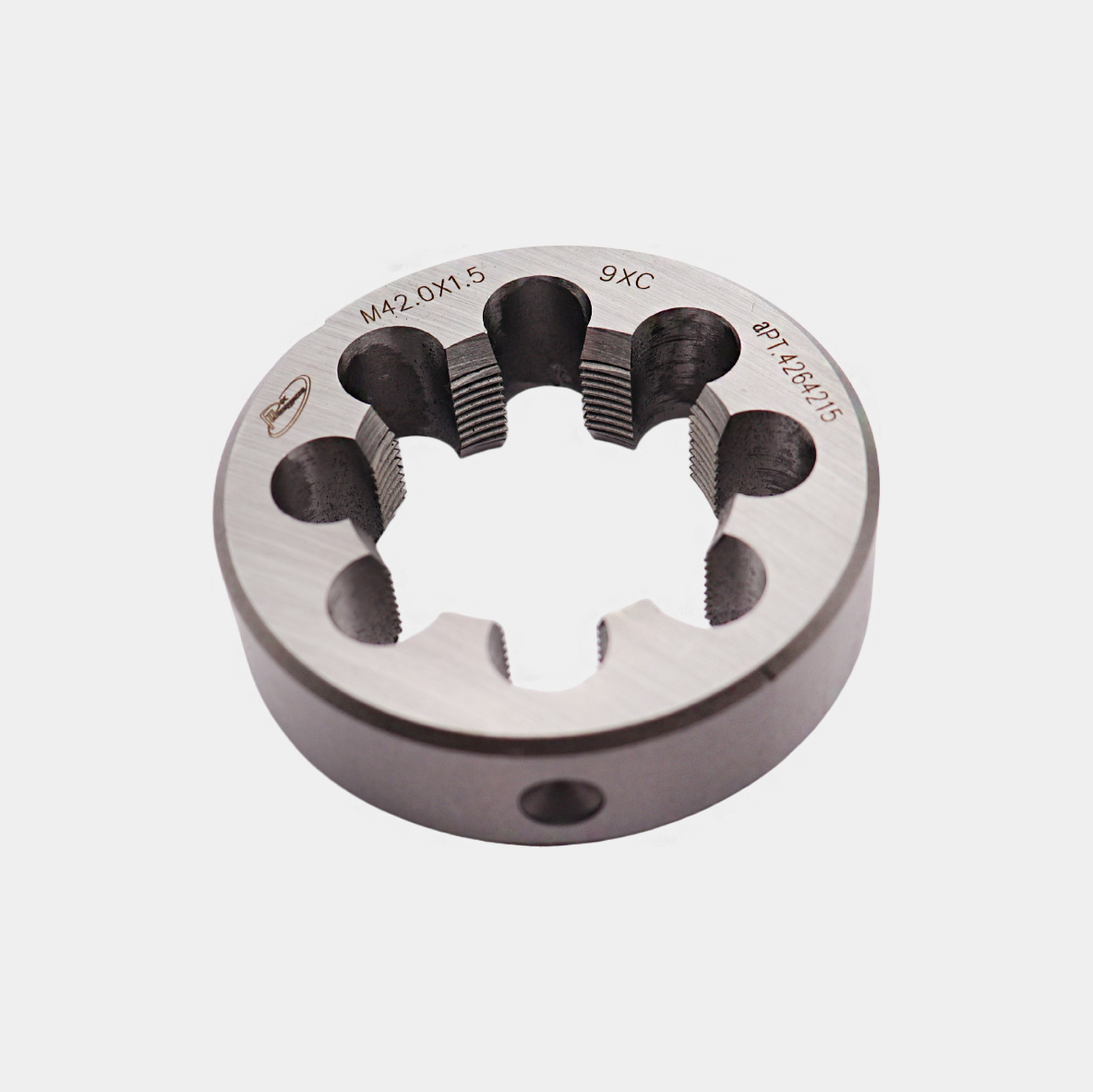

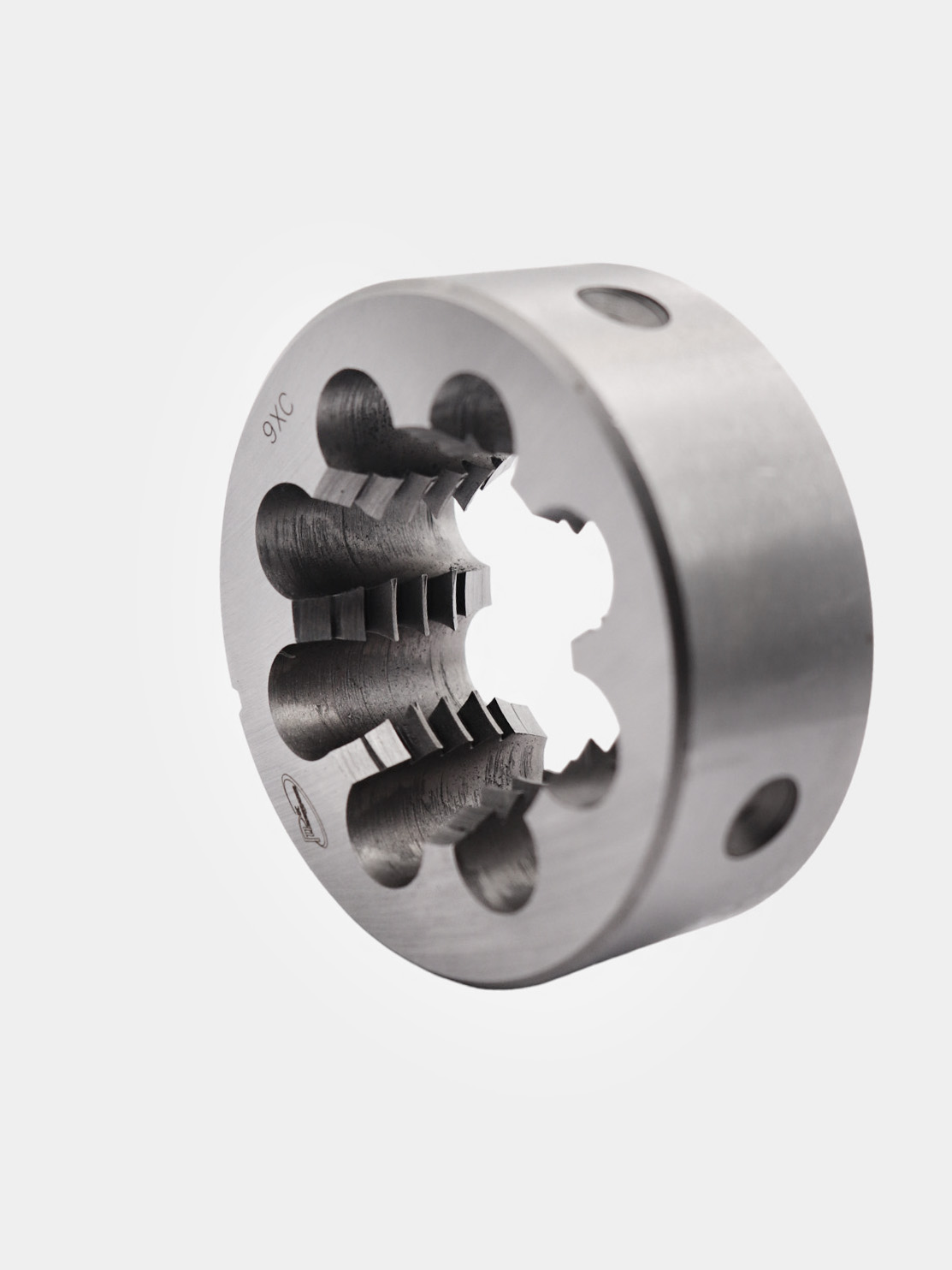

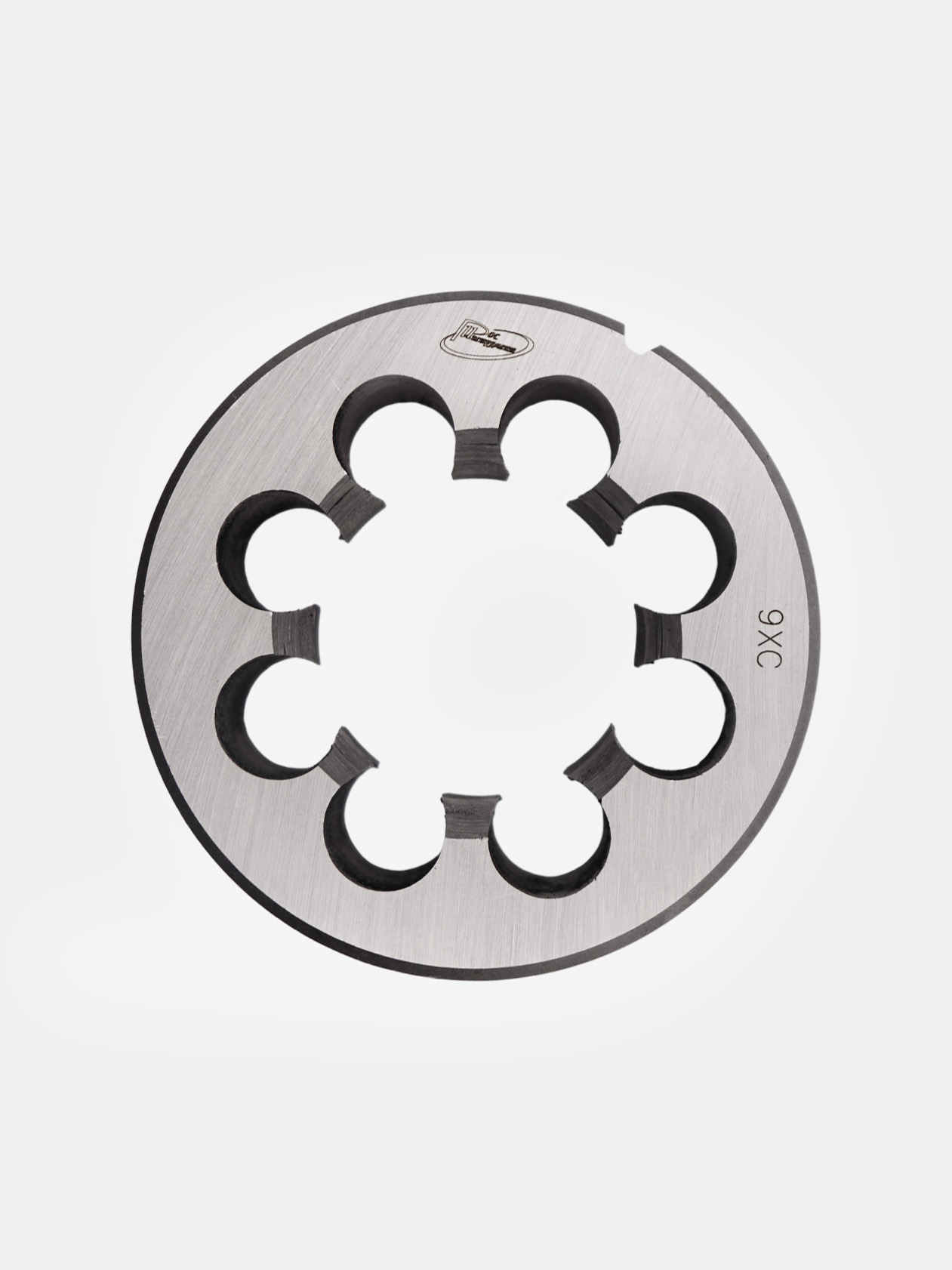

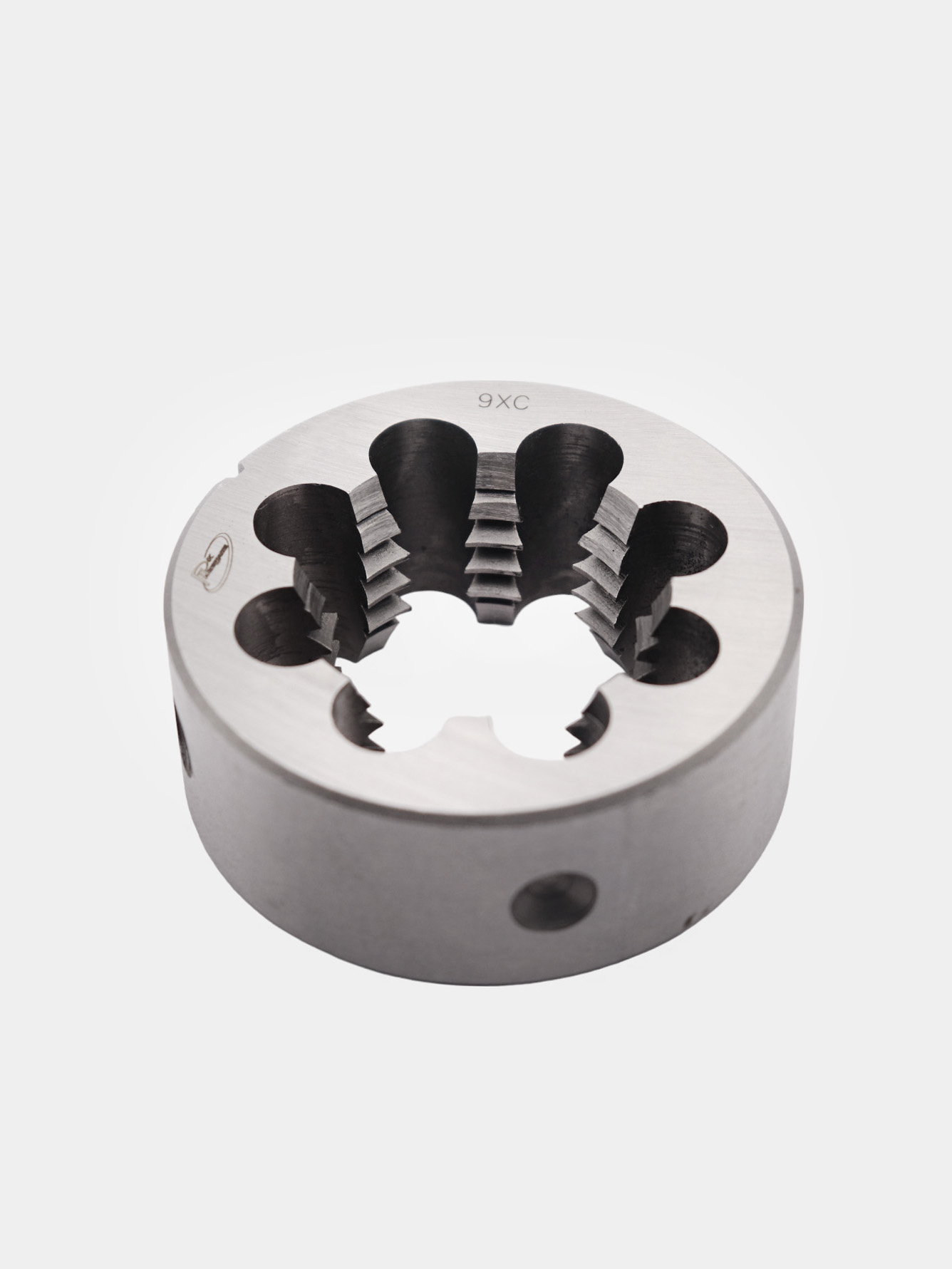

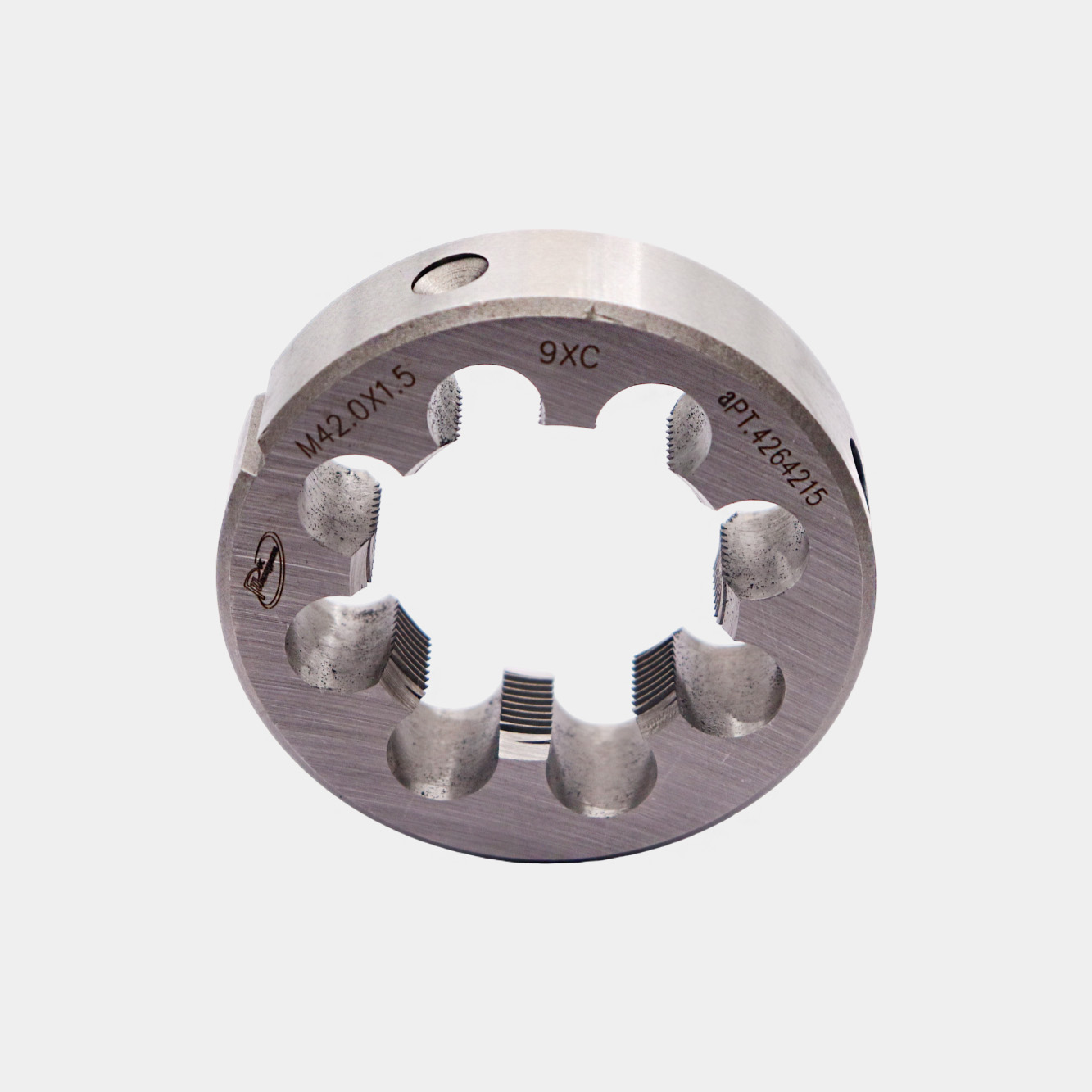

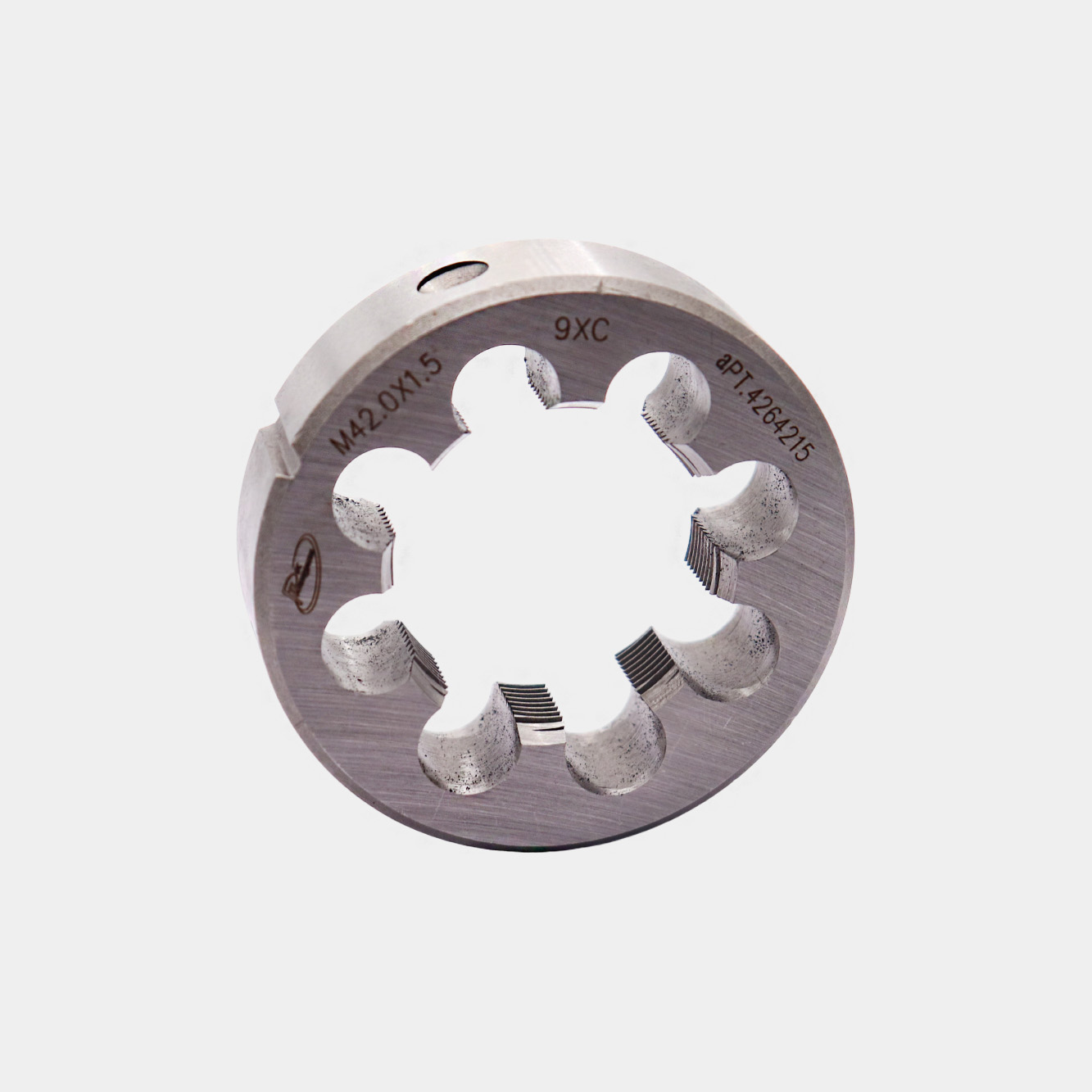

Плашки (лерки) - это специализированный металлорежущий инструмент, предназначенный для формирования новой или калибровки (восстановления) поврежденной внешней винтовой нарезки на трубах и стержнях. Плашка с резьбой М42 конструктивно представляет собой закаленную гайку с осевыми отверстиями, образующими режущие кромки, и отверстиями для отвода стружки. Основным фактором, влияющим на износостойкость и сферу применения, является материал изготовления. Инструментальная легированная сталь 9ХС оптимальна для обработки черных металлов и конструкционных сплавов, тогда как быстрорежущая сталь (HSS/Р6М5) необходима для работы с нержавейкой и высокопрочными сталями.
Геометрия профиля и допуски регламентируются стандартами ГОСТ 9740-71 или DIN 223. Плашка с резьбой М42 может иметь различный шаг, что критично учитывать при комплектации производства.
|
Диаметр резьбы (D) |
Шаг резьбы (P), мм |
Направление |
|
М42 |
4.5 (Основной) |
Правая / Левая |
|
М42 |
3.0 (Мелкий) |
Правая / Левая |
|
М42 |
2.0 (Мелкий) |
Правая / Левая |
|
М42 |
1.5 (Мелкий) |
Правая / Левая |
Области применения и критерии подбора инструмента
Данный типоразмер активно применяется в тяжелом машиностроении, при ремонте спецтехники (гидравлические цилиндры, валы) и монтаже несущих металлоконструкций. Плашка М42 требует использования мощного воротка или плашкодержателя соответствующего внешнего диаметра (стандартно 75 мм или 90 мм) для обеспечения соосности и предотвращения перекоса при заходе на заготовку.
Если предприятию необходимо купить плашки М42 для серийных операций, следует ориентироваться не только на стоимость, но и на совокупный ресурс инструмента, чтобы избежать простоев оборудования. Цена плашек М42 варьируется в зависимости от марки стали (9ХС дешевле, HSS дороже), должна выбираться исходя из твердости обрабатываемых деталей.
При выборе обратите внимание на следующие параметры:
-
Соответствие шага: шаг лерки должен строго совпадать с шагом ответной детали (гайки) или техническим заданием чертежа.
-
Тип стали: 9ХС подходит для единичных работ и мягких сталей, HSS (Р6М5) - для промышленных объемов и твердых сплавов.
Класс точности: для ответственных соединений выбирайте инструменты с полем допуска 6g или 6h.
