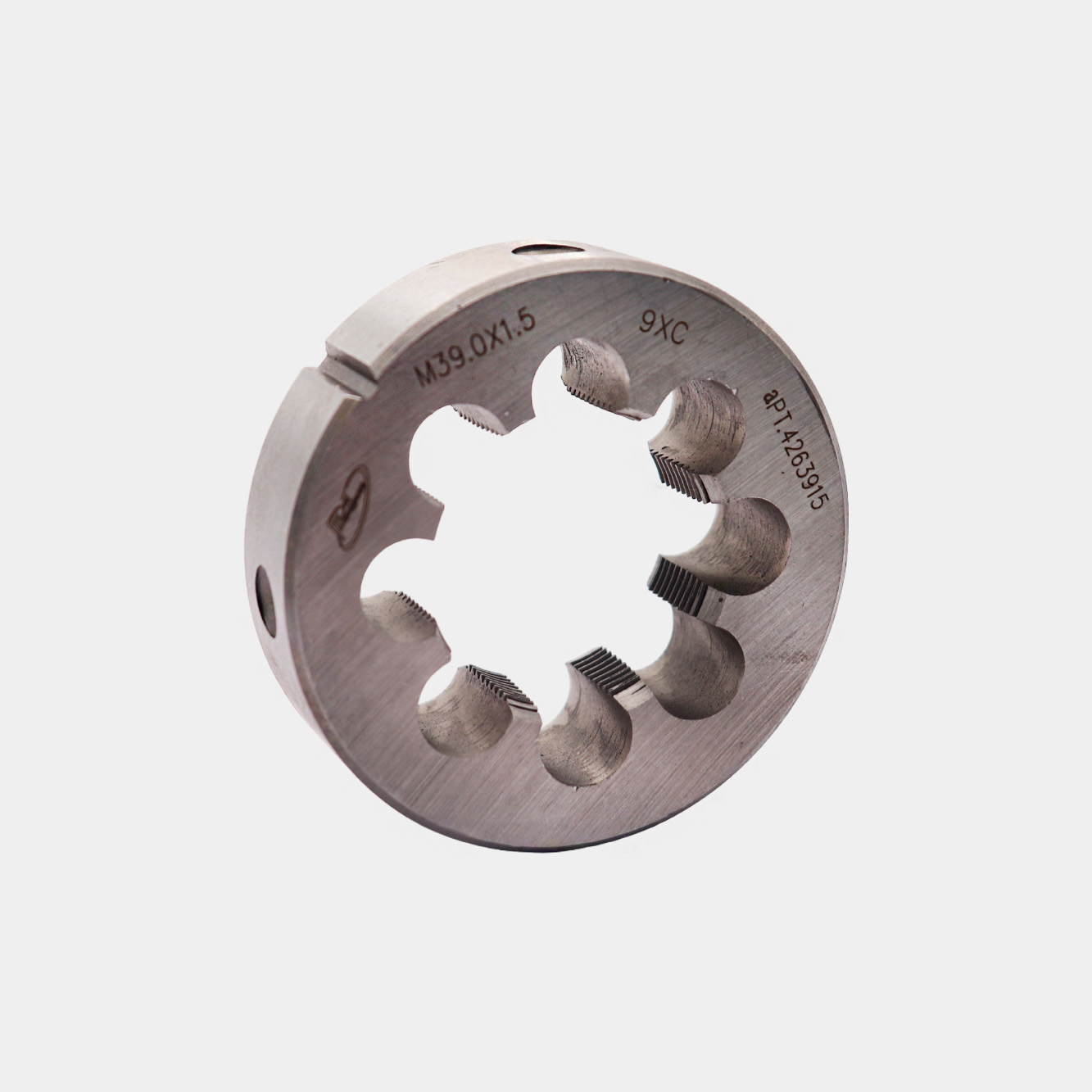

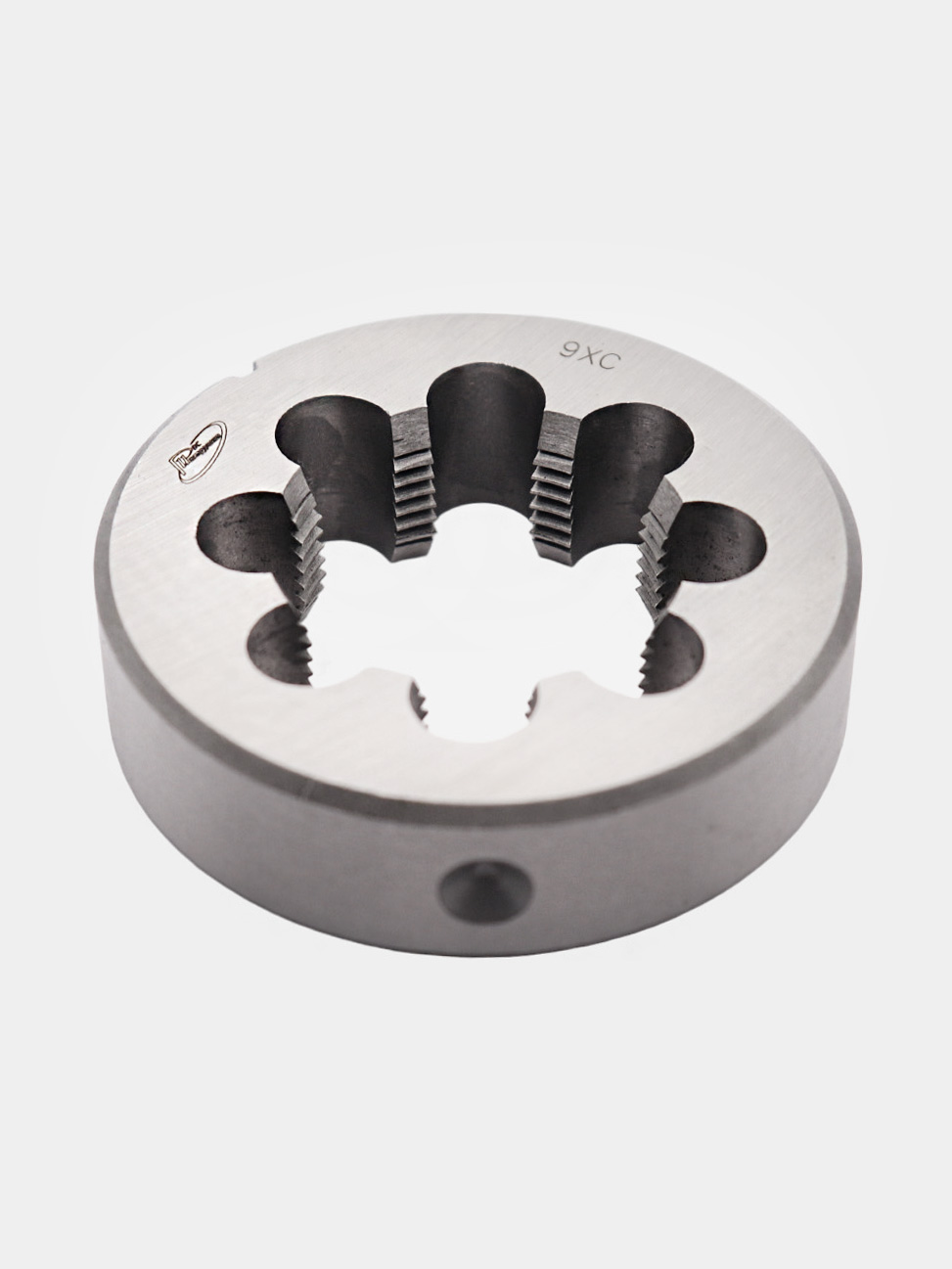

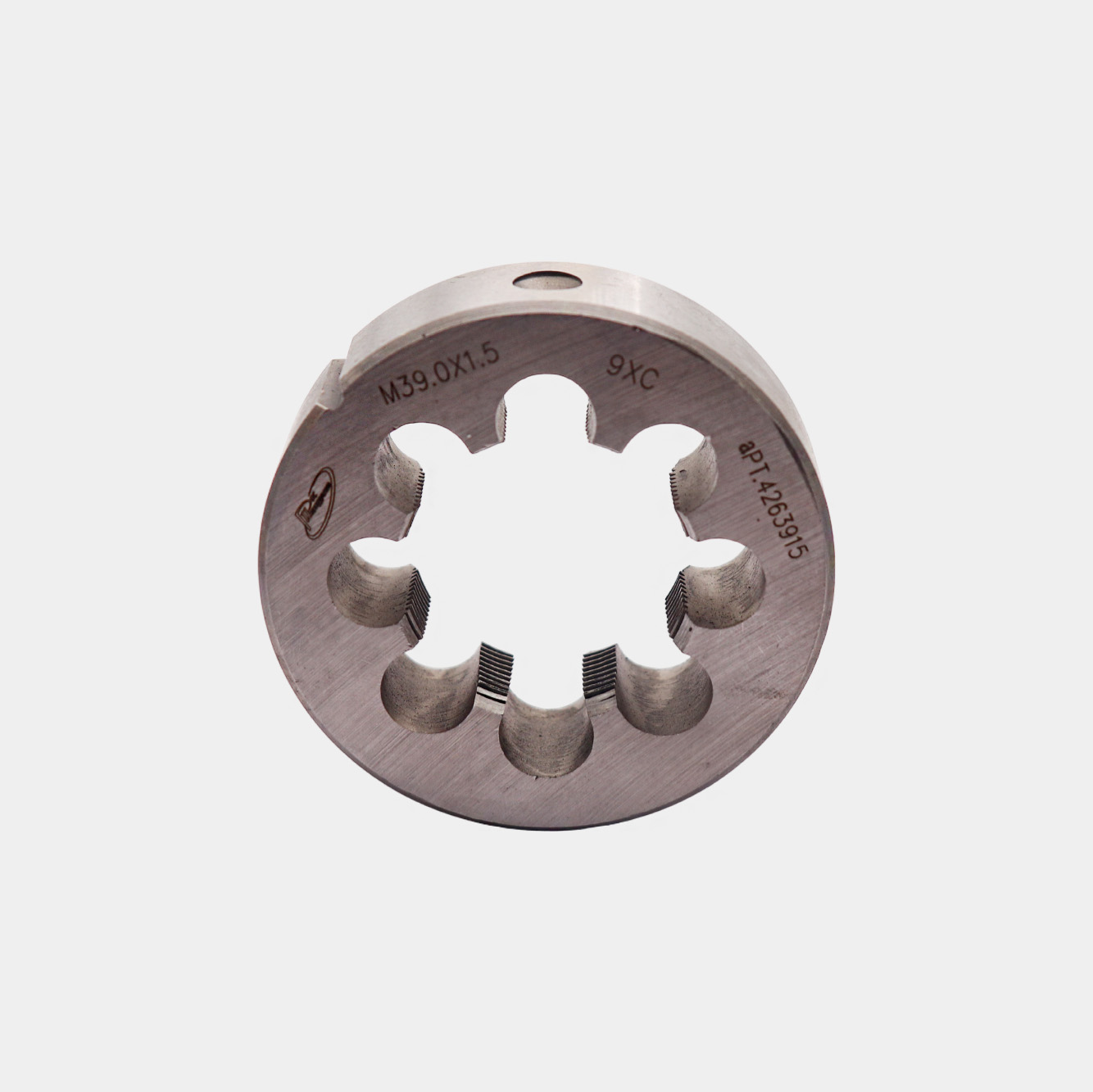

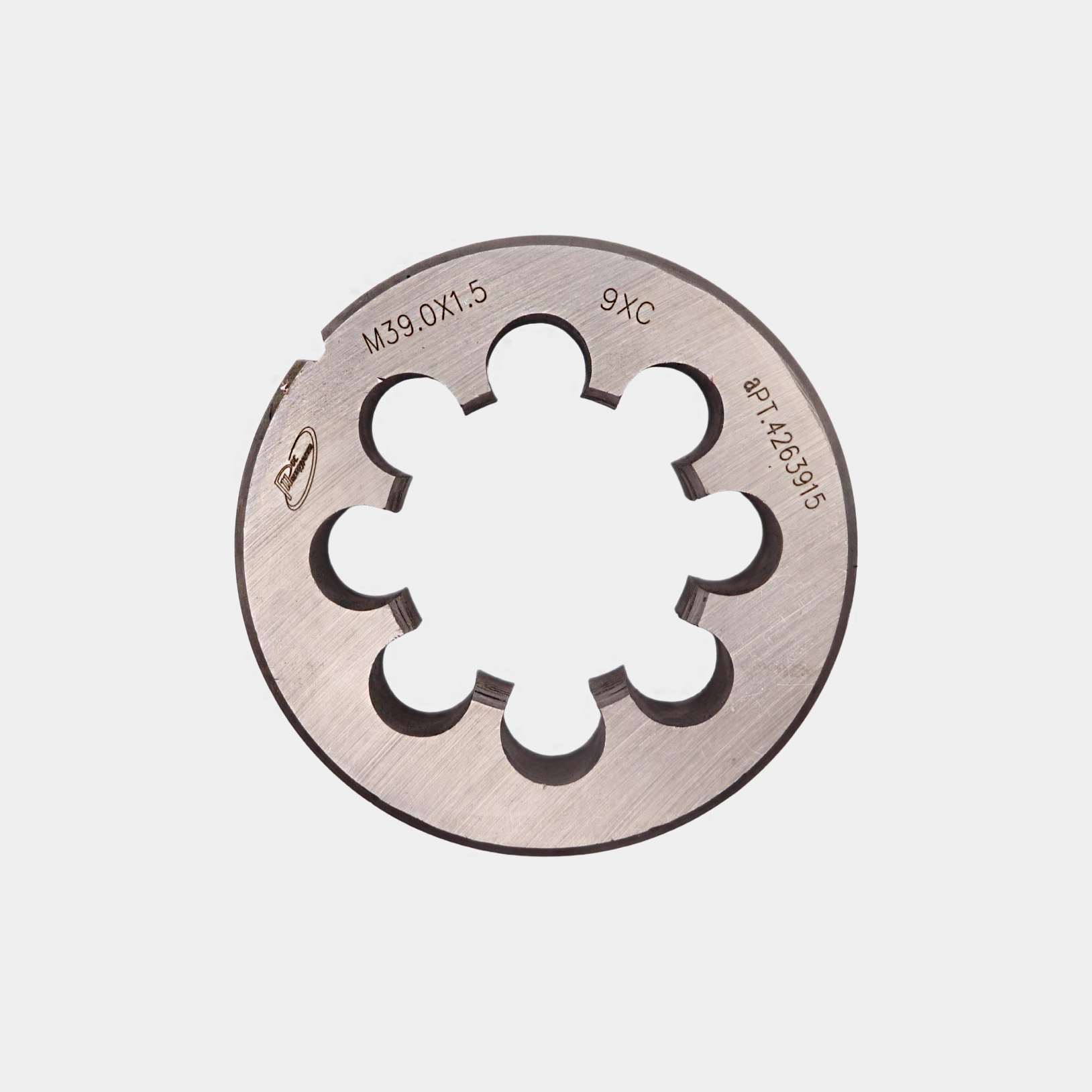

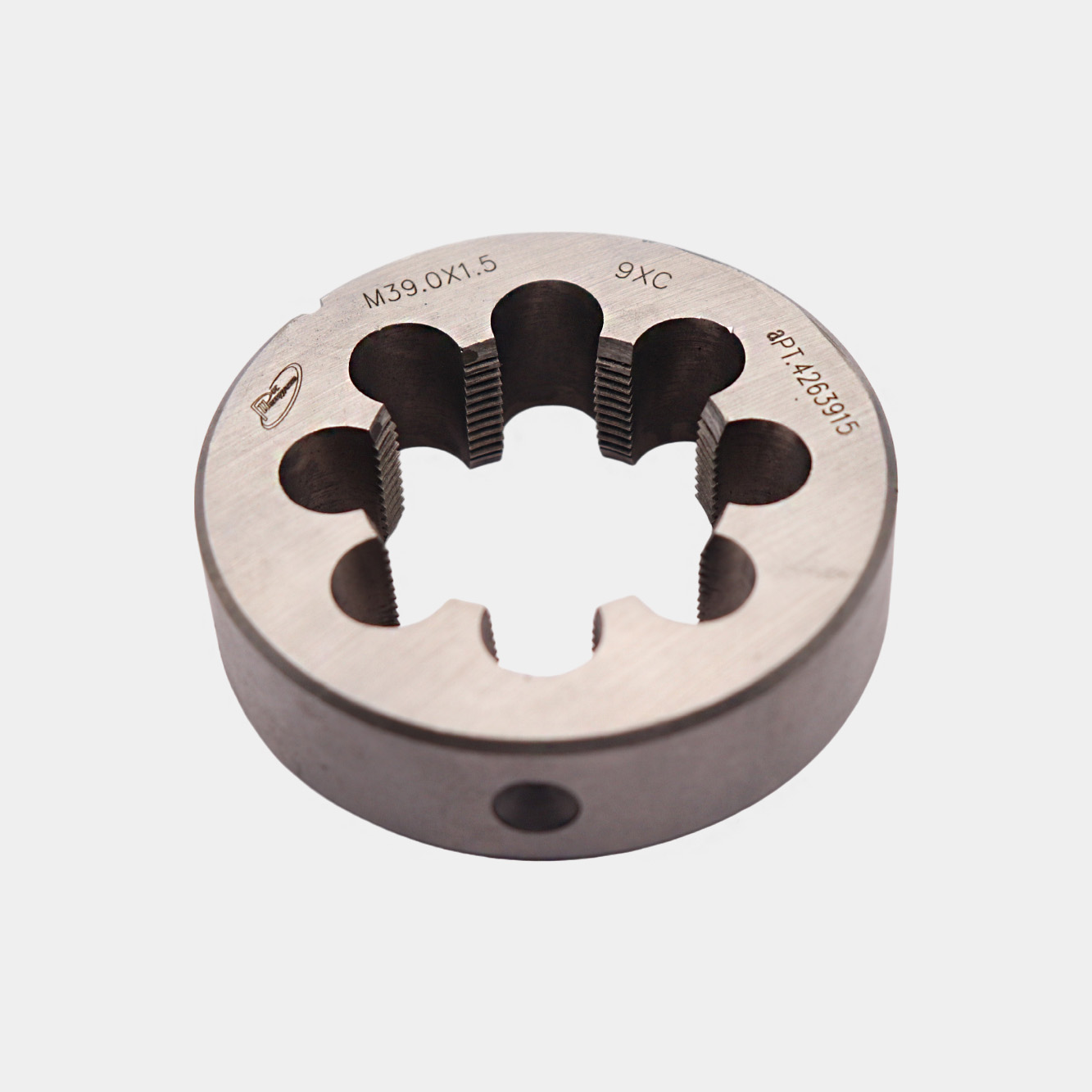

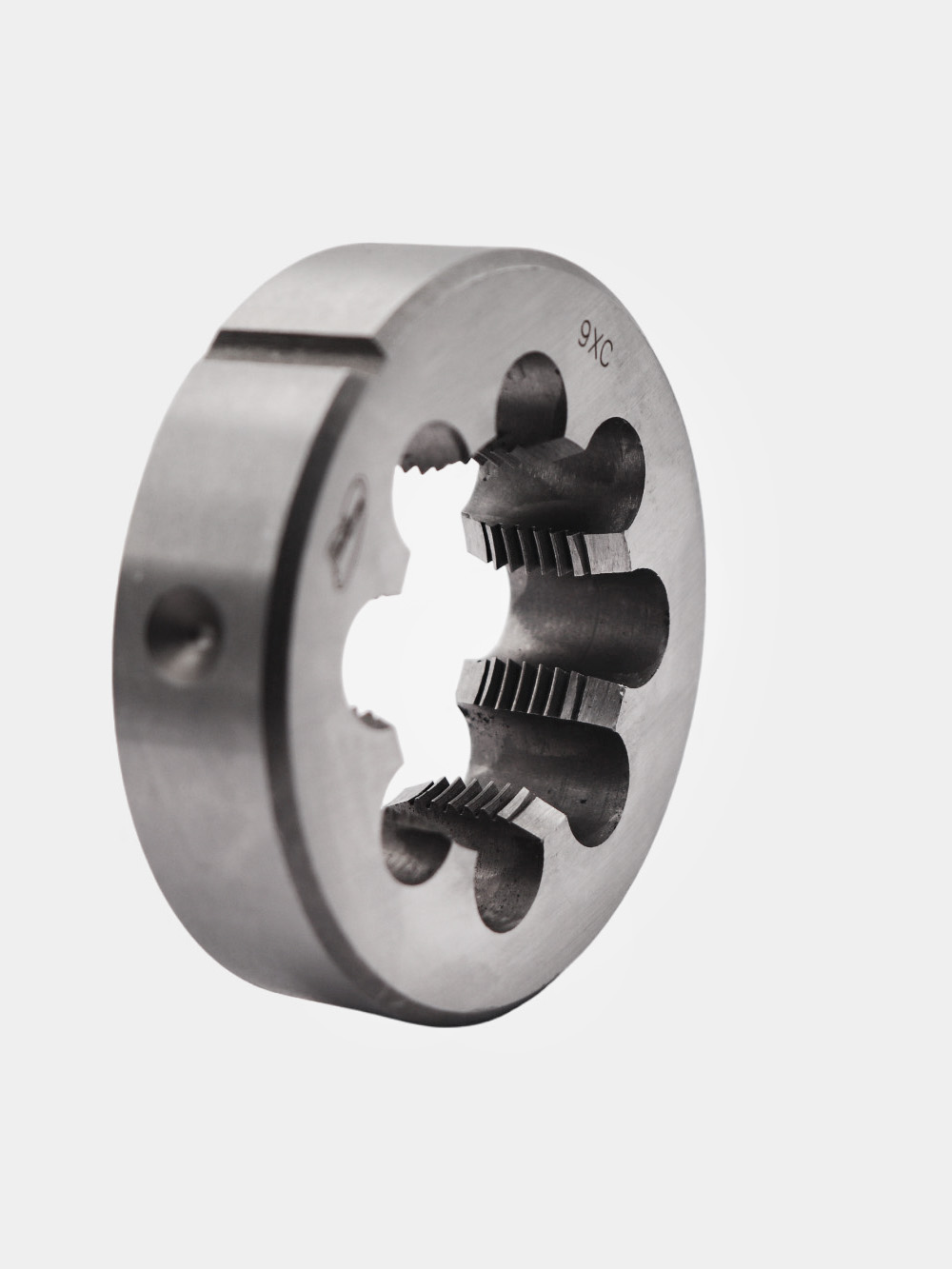

Плашка с резьбой М39 - это прецизионный многовитковый инструмент, предназначенный для нарезания или калибровки наружной метрической резьбы за один проход на цилиндрических заготовках. Эксплуатационные характеристики изделия напрямую зависят от материала изготовления. Инструментальная легированная сталь 9ХС применяется для обработки мягких и цветных металлов, тогда как быстрорежущая сталь Р6М5 (аналог HSS) необходима для работы с легированными сплавами и нержавейкой, обеспечивая высокую износостойкость и теплостойкость.
Инструмент классифицируется по стандартам ГОСТ 9740-71 и DIN EN, различаясь классом точности (наиболее востребованы 6g и 6h) и величиной заборного конуса. Ключевым параметром при выборе является шаг профиля, который может быть основным или мелким.
Таблица популярных шагов резьбы для диаметра М39
|
Диаметр |
Шаг резьбы (мм) |
Направление |
|
М39 |
1.5 (мелкий) |
Правая / Левая |
|
М39 |
2.0 (мелкий) |
Правая / Левая |
|
М39 |
3.0 (мелкий) |
Правая |
|
М39 |
4.0 (основной) |
Правая |
Области применения и критерии подбора инструмента
Данная оснастка широко применяется в тяжелом машиностроении, судостроении и ремонтных цехах для создания надежных разъемных соединений крупных узлов. Операция выполняется как на токарных станках, так и вручную, где плашка М39 фиксируется в специальном воротке (плашкодержателе). Критически важно подобрать держатель с соответствующим посадочным диаметром (наружным диаметром лерки), чтобы исключить биение и перекос при врезании в металл.
Если вашему предприятию необходимо купить плашку М39, при формировании заказа рекомендуем опираться на чек-лист технических требований:
-
Шаг резьбы. Он должен строго соответствовать ответной детали (гайке или резьбовому отверстию). Ошибка в шаге приведет к браку соединения.
-
Тип стали. Для серийного производства и твердых сталей выбирайте маркировку HSS, для разовых работ по черному металлу подойдет 9ХС. От этого выбора зависит итоговая цена плашки М39.
-
Класс точности. Для ответственных соединений используйте инструмент с полем допуска 6g, для общих работ - 6h или 8g.
Правильно подобранная плашка резьба М39 гарантирует чистый профиль витка без задиров и долгий срок службы инструмента.
