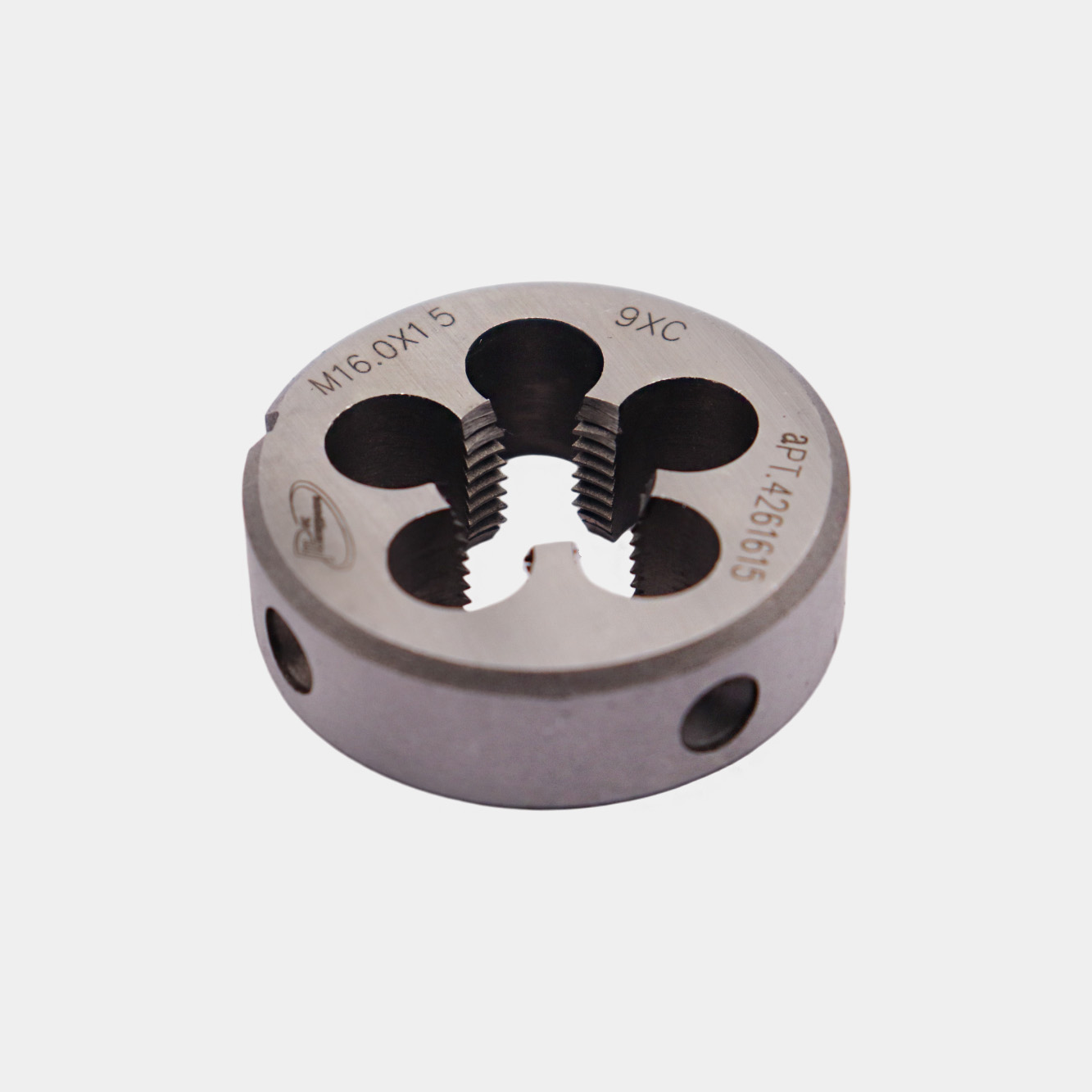

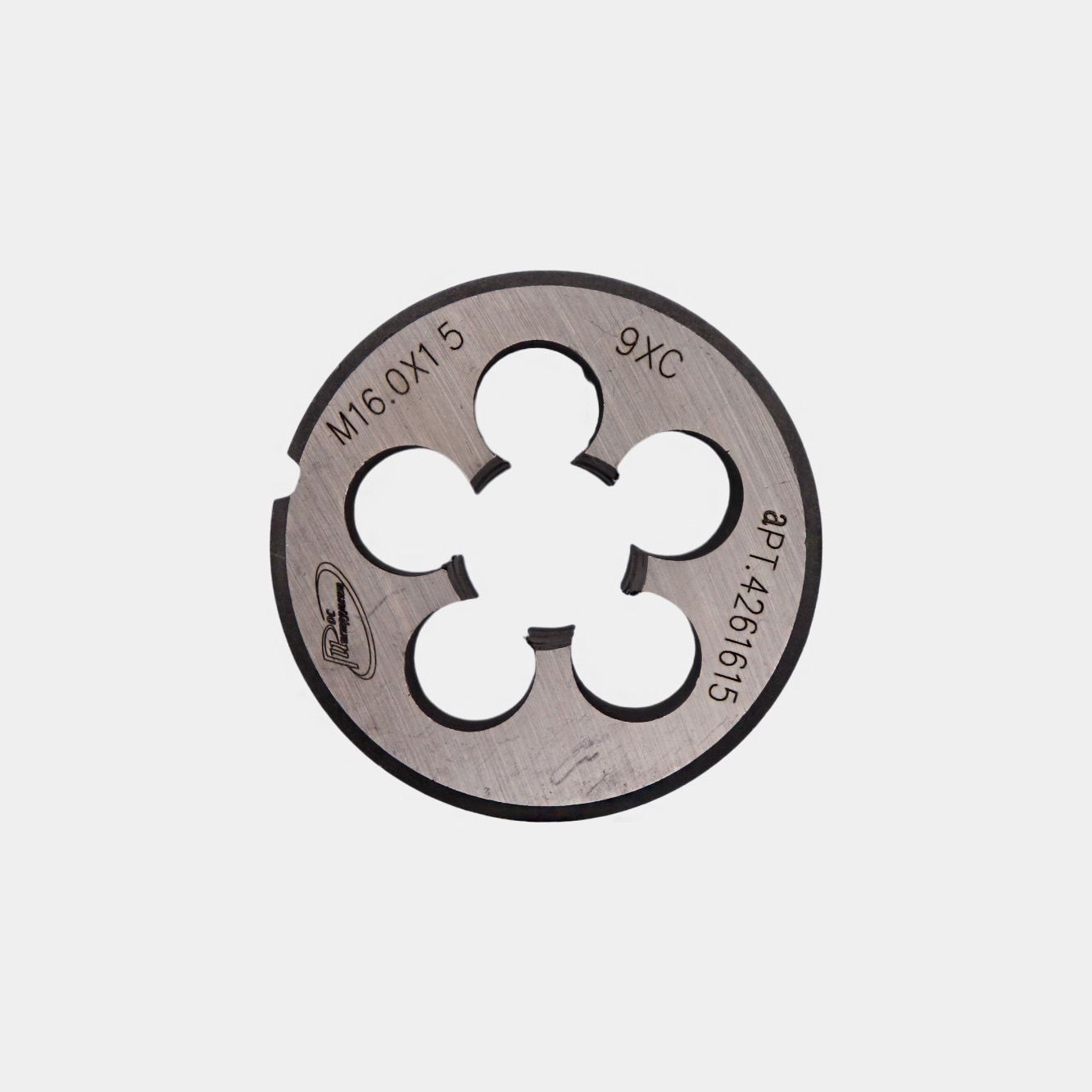

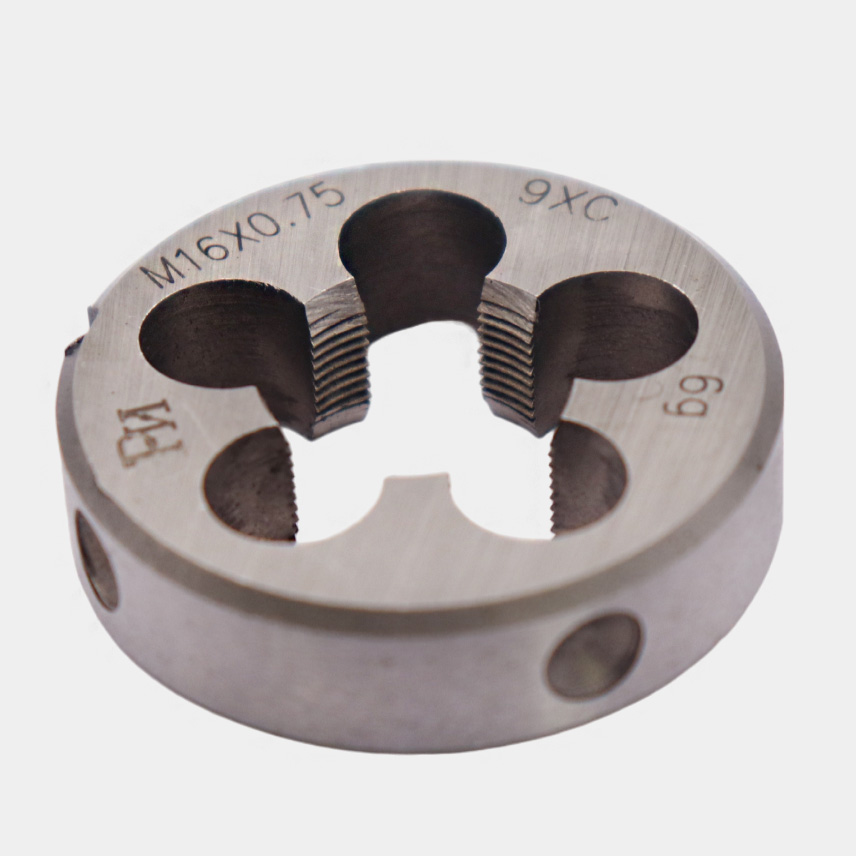

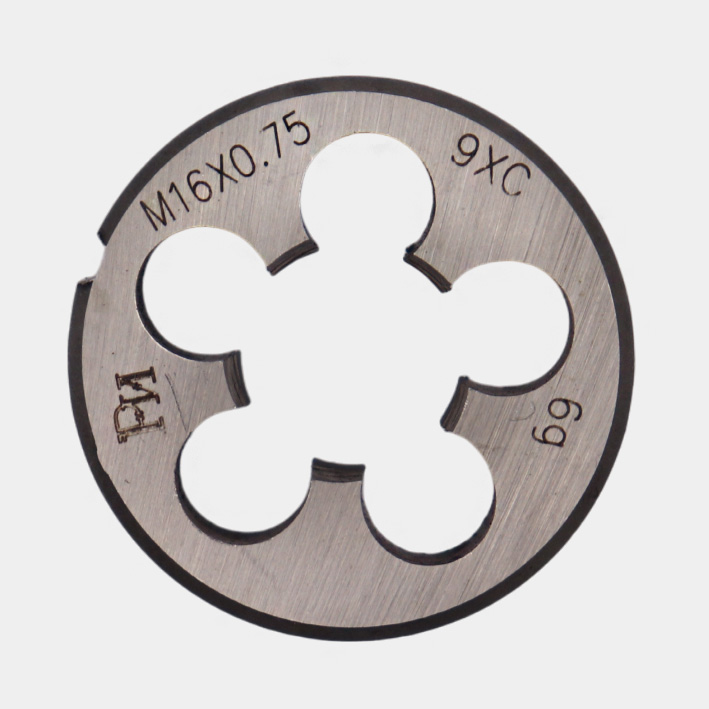

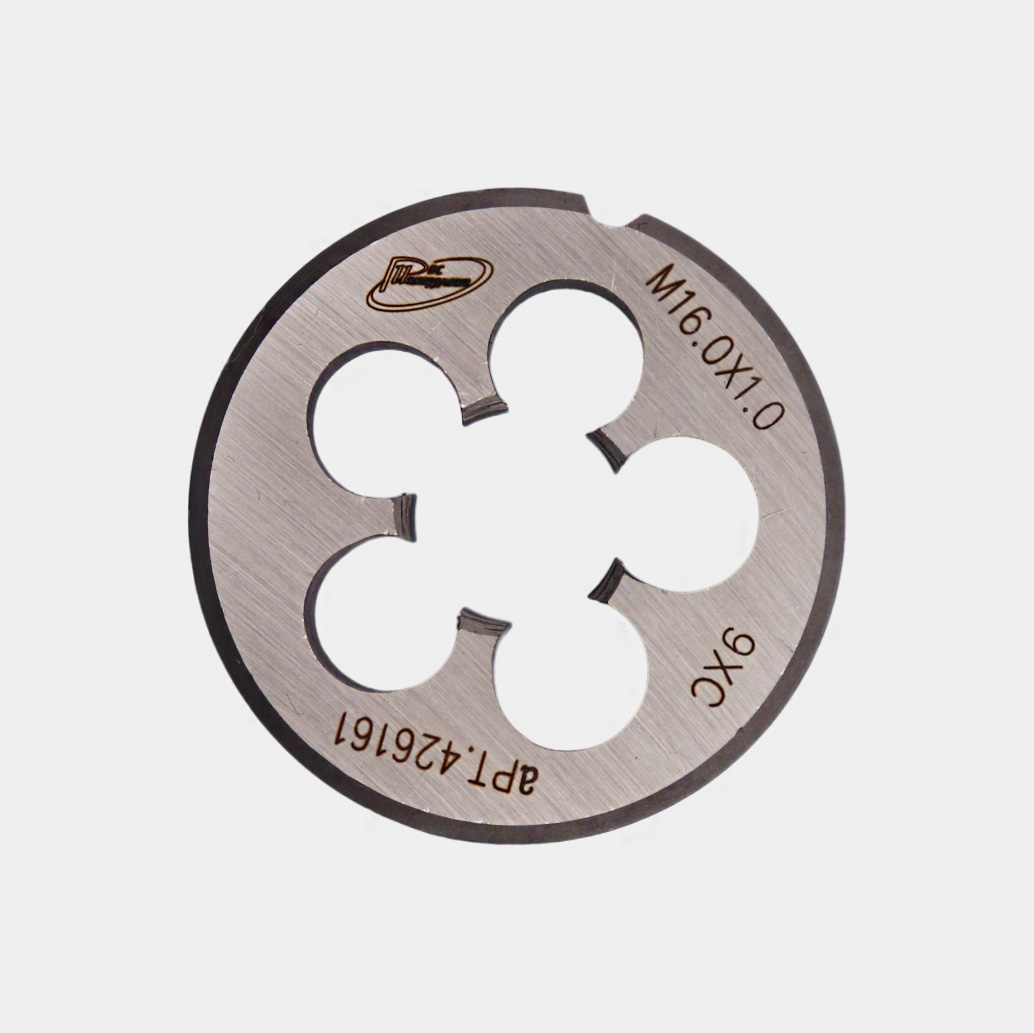

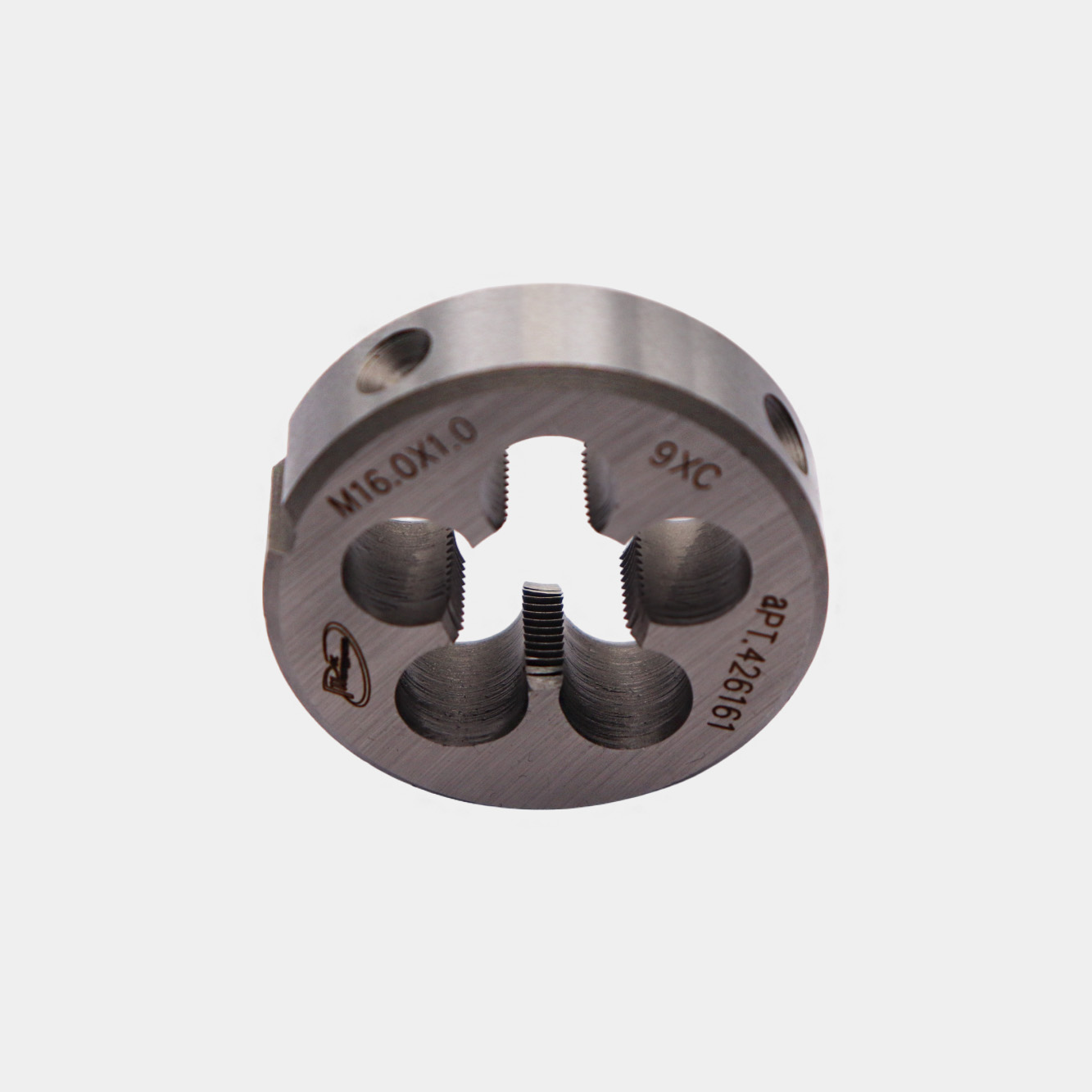

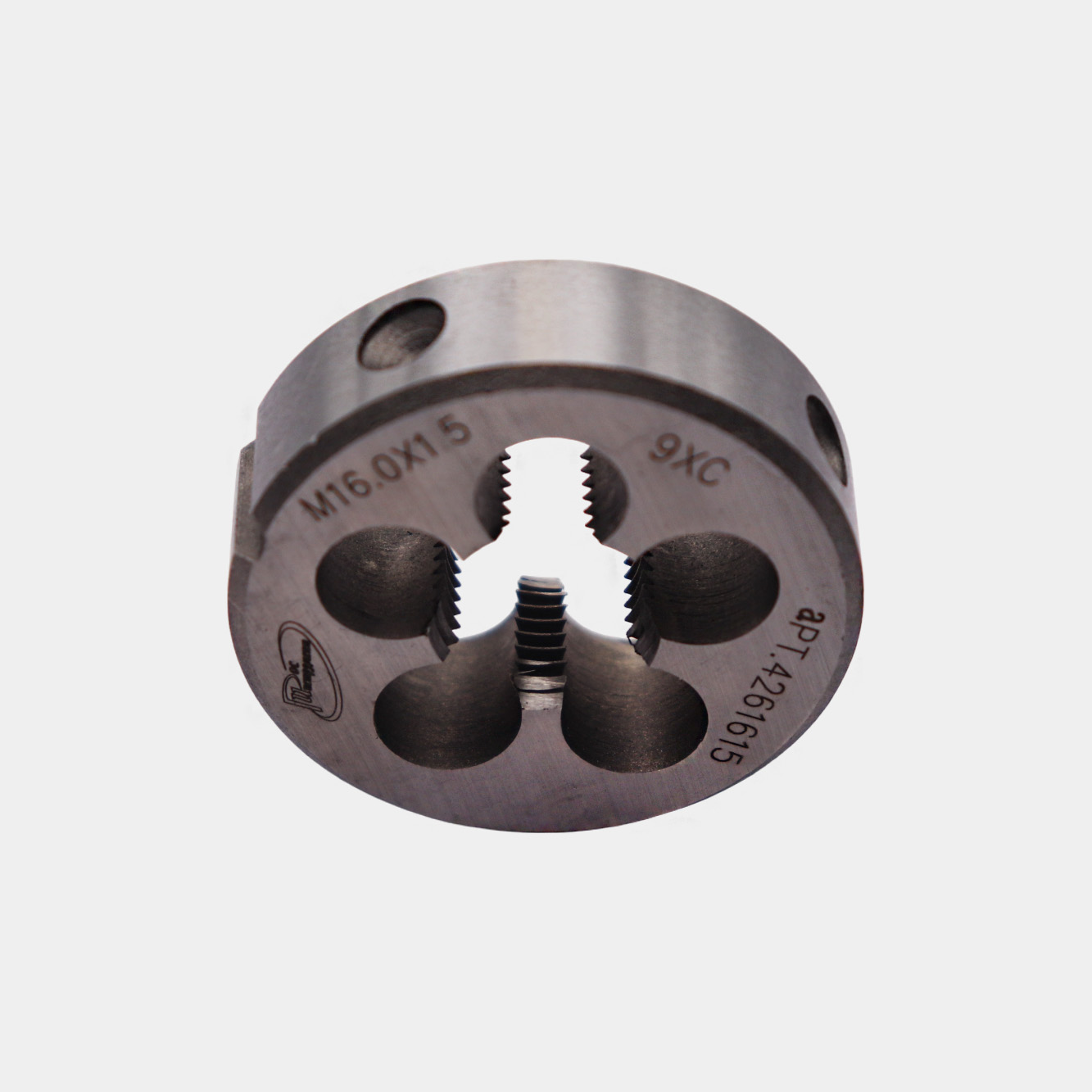

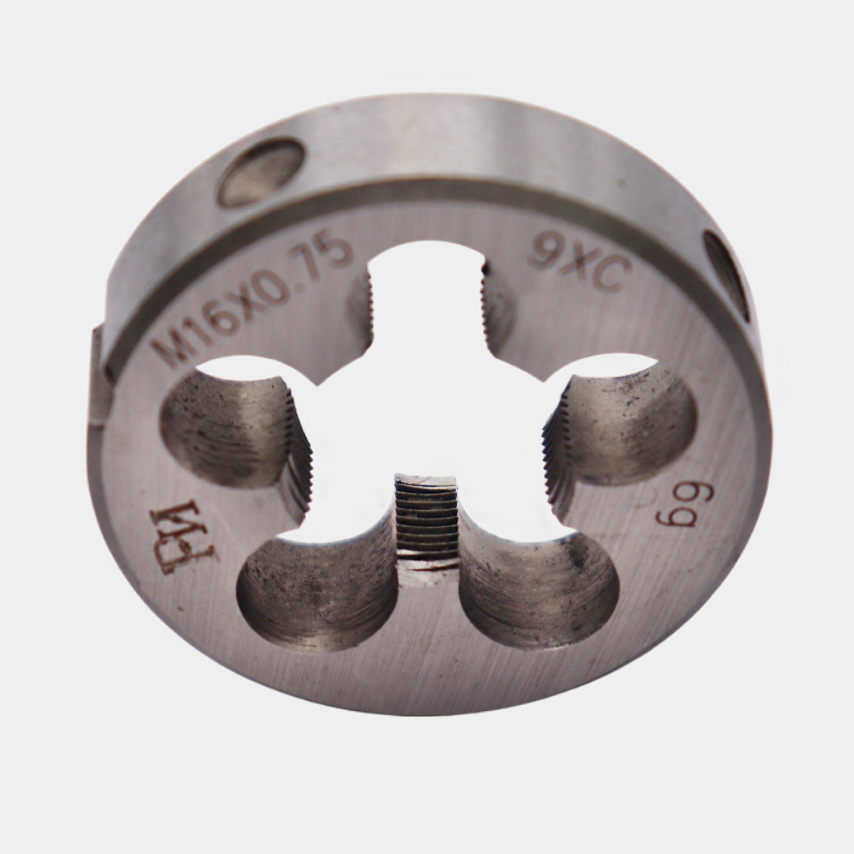

Плашка М16 - это специализированный металлорежущий инструмент, предназначенный для калибровки и формирования внешней метрической резьбы на стержнях, болтах и шпильках. Конструктивно лерка представляет собой закаленную гайку с осевыми отверстиями, образующими режущие кромки. Ключевыми параметрами при выборе являются стандарты исполнения (ГОСТ 9740-71 или DIN) и класс точности, определяющий плотность посадки винтовой пары.
Для обеспечения долговечности и чистоты обработки инструмент изготавливают из двух основных типов материалов. Легированная сталь 9ХС применяется при работе с цветными металлами и конструкционными сталями низкой твердости. Для обработки нержавейки, жаропрочных сплавов и высокопроизводительной нарезки используется быстрорежущая сталь P6M5 (аналог HSS). Она отличается повышенной красностойкостью, что предотвращает перегрев и скалывание зубьев при интенсивных нагрузках.
Популярные шаги резьбы для диаметра М16
|
Номинальный диаметр |
Шаг резьбы (мм) |
Тип шага |
Направление |
|
М16 |
2.0 |
Основной (крупный) |
Правая / Левая |
|
М16 |
1.5 |
Мелкий |
Правая |
|
М16 |

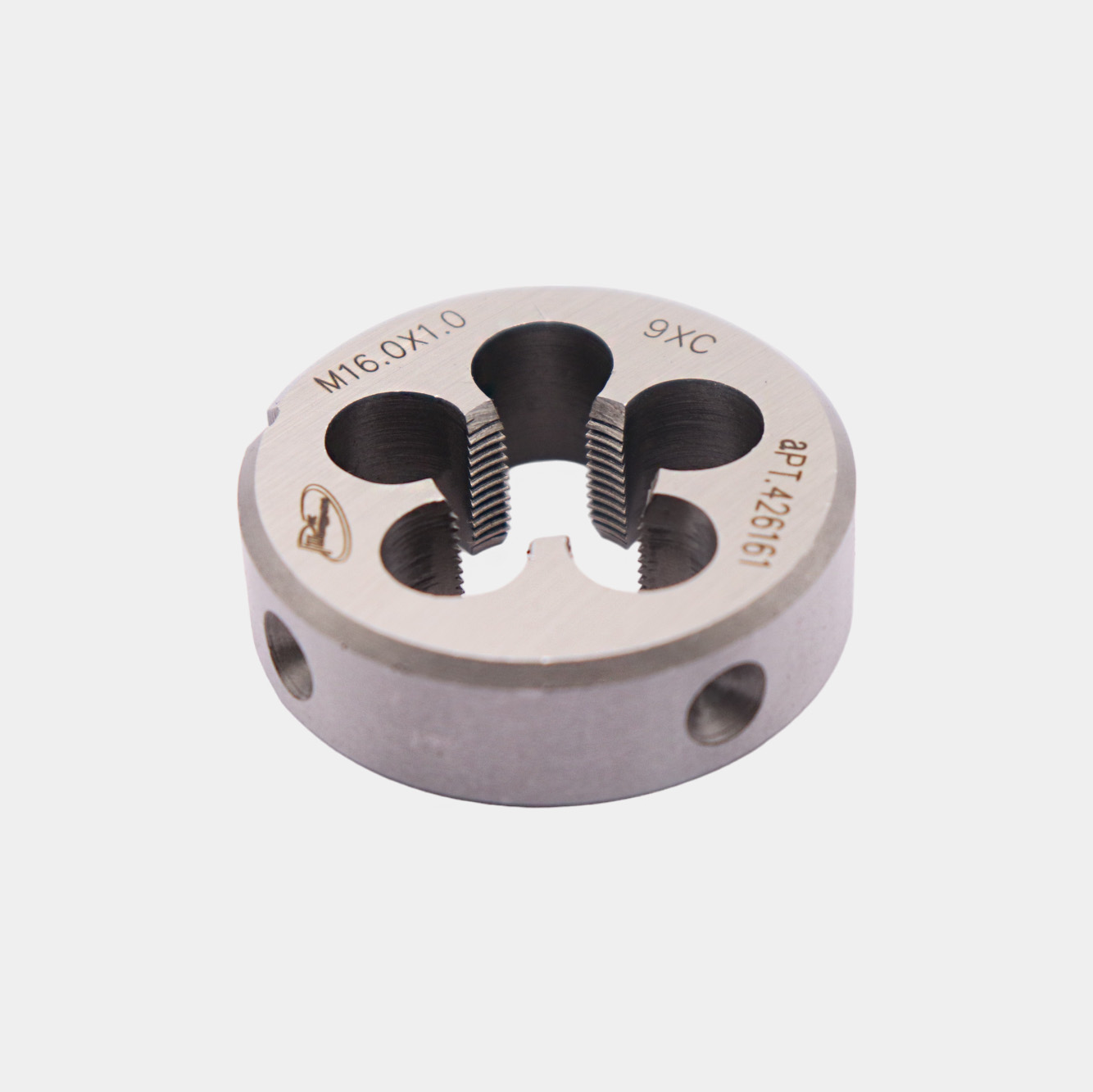

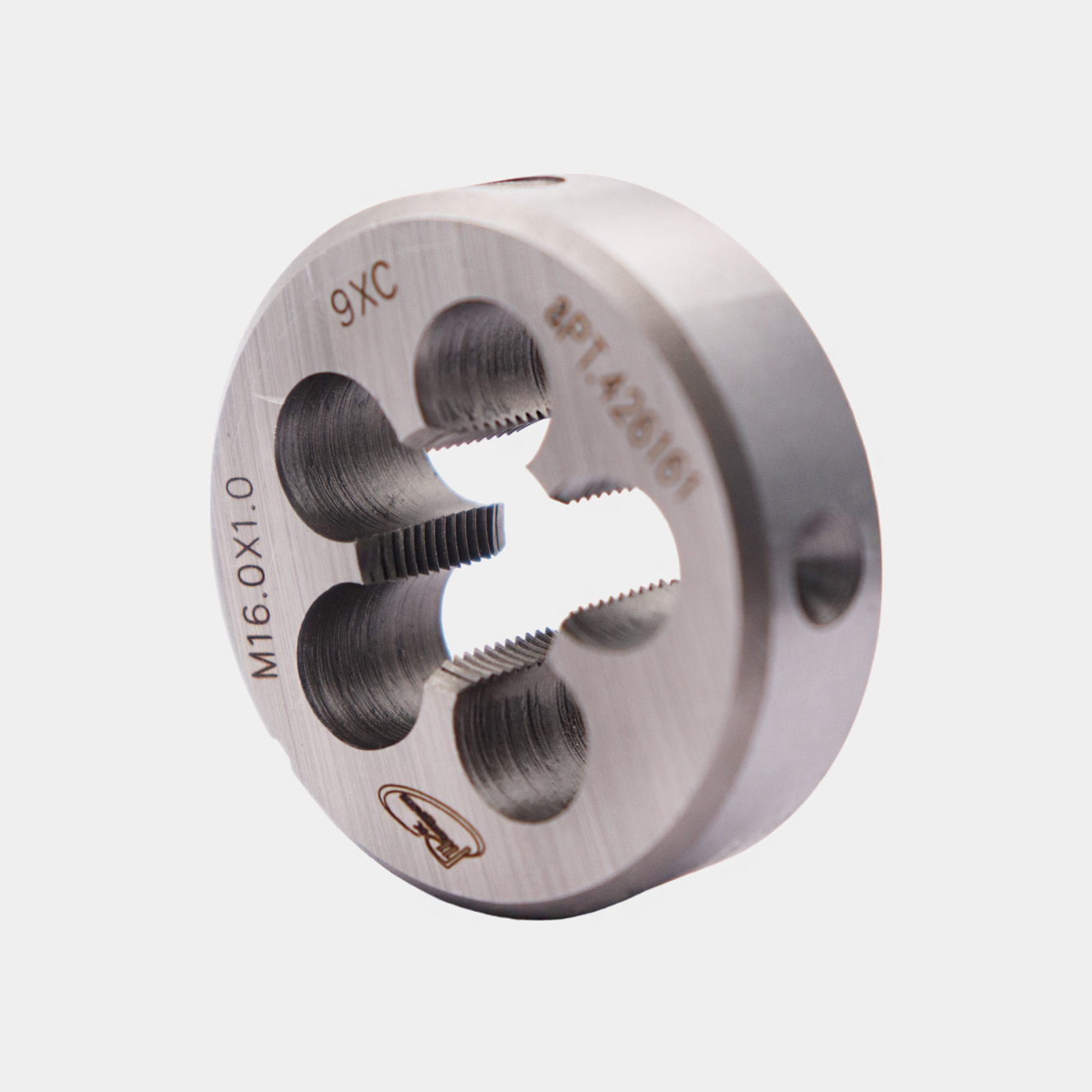

1.0 |
Супермелкий |
Правая |
|
М16 |

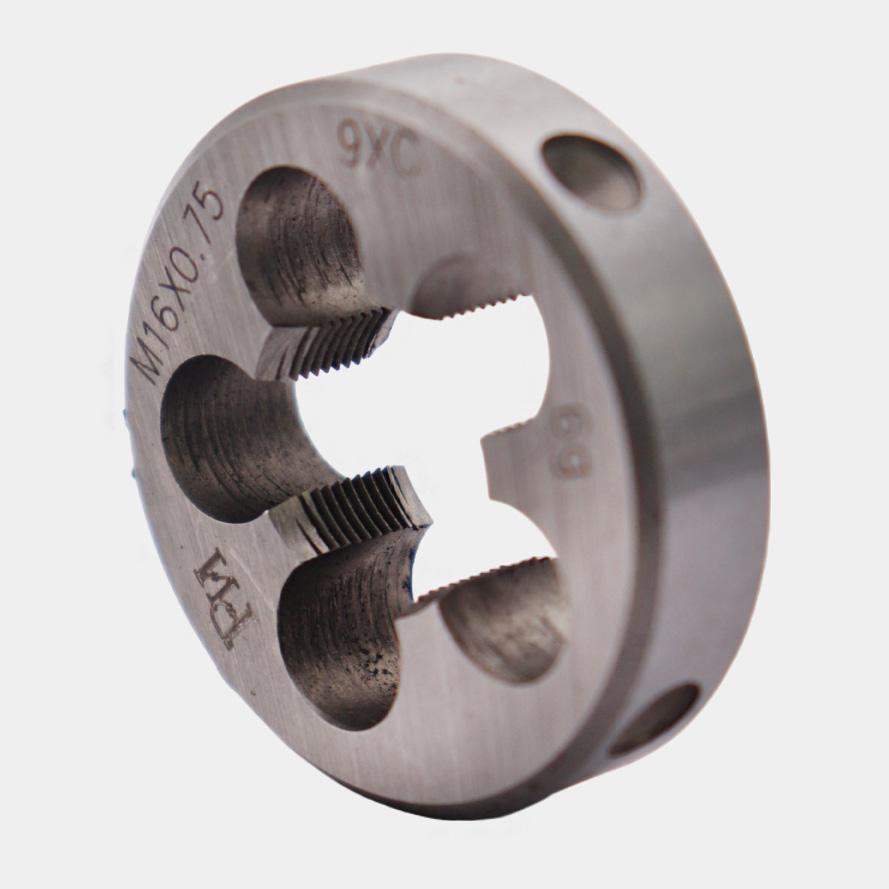

0.75 |
Особо мелкий |
Правая |
Области применения и критерии подбора инструмента
Резьбонарезная оснастка данного диаметра востребована в машиностроении, ремонте сельскохозяйственной техники и при монтаже крупных металлоконструкций в Екатеринбурге и других промышленных центрах. Основная задача оператора - получить надежное соединение, устойчивое к вибрациям. Качественная резьба невозможна без жесткой фиксации инструмента, поэтому важно использовать плашкодержатель (вороток), точно соответствующий внешнему диаметру кольца (для М16 это чаще всего 45 мм).
Чтобы покупка была эффективной и инструмент прослужил долго, при подборе модели необходимо учитывать следующие факторы:
-
Соответствие шага резьбы. Параметр должен строго совпадать с шагом ответной детали (гайки) или проектной документацией. Попытка накрутить плашку с основным шагом на мелкую резьбу приведет к браку детали.
-
Тип стали инструмента. Для разовых работ по «черному» металлу выгодно купить варианты из 9ХС. Для серийного производства и твердых заготовок обязательна сталь HSS.
-
Класс точности. Для стандартных крепежных соединений достаточно класса 6g. Для высокоточных узлов требуются изделия с полем допуска 6h или 4h.
Направление витков. Левая плашка (маркируется LH) требуется для вращающихся механизмов, где стандартная правая резьба может самораскручиваться.
