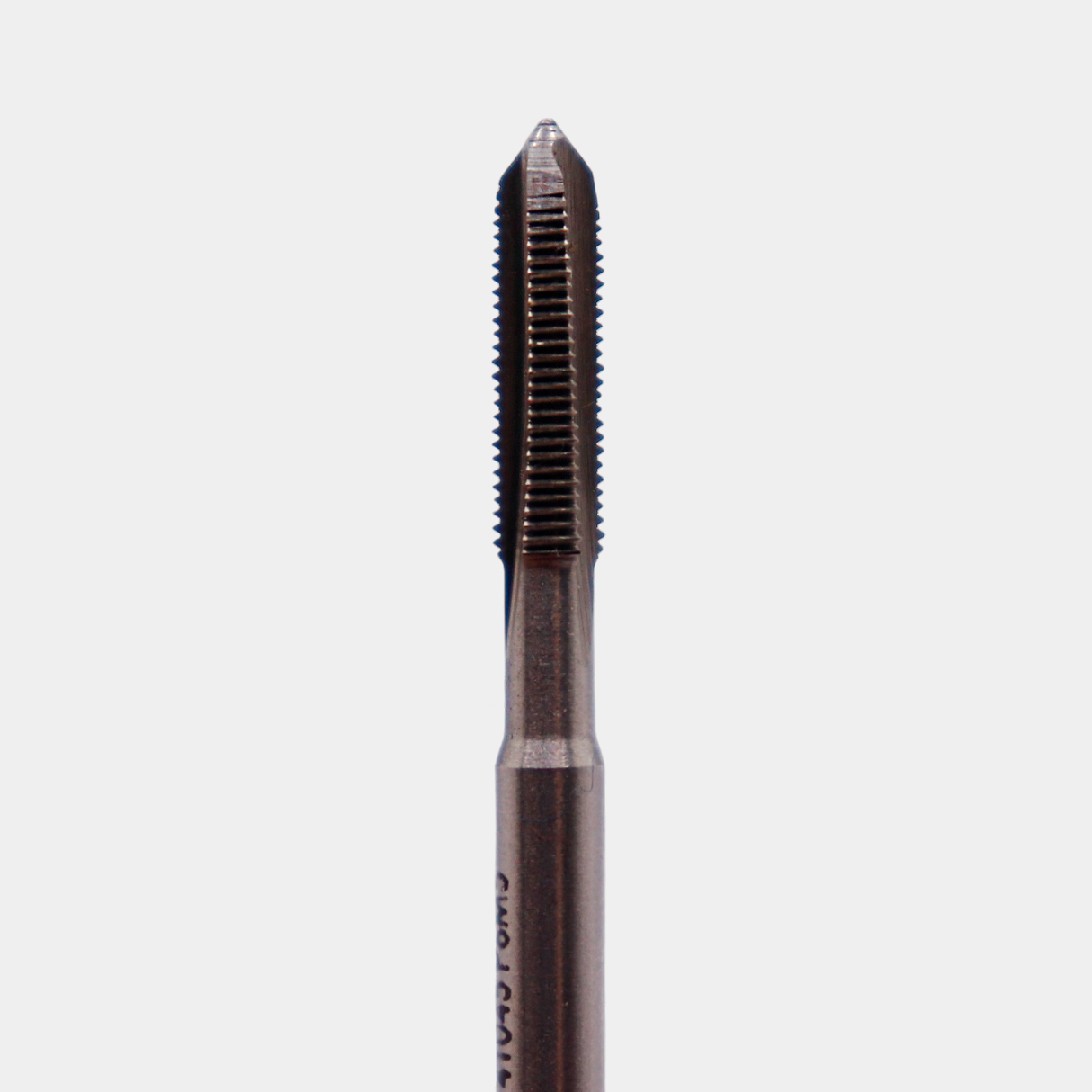

Назначение, принцип работы и конструкция сквозных метчиков
Сквозной метчик - это резьбонарезной инструмент, спроектированный специально для создания внутренней резьбы в отверстиях, проходящих через всю толщину детали. Его основная задача - быстрое и качественное формирование винтовых канавок с одновременным эффективным удалением стружки из зоны резания. Это базовый инструмент для множества производственных операций в машиностроении, строительстве и ремонтных работах.

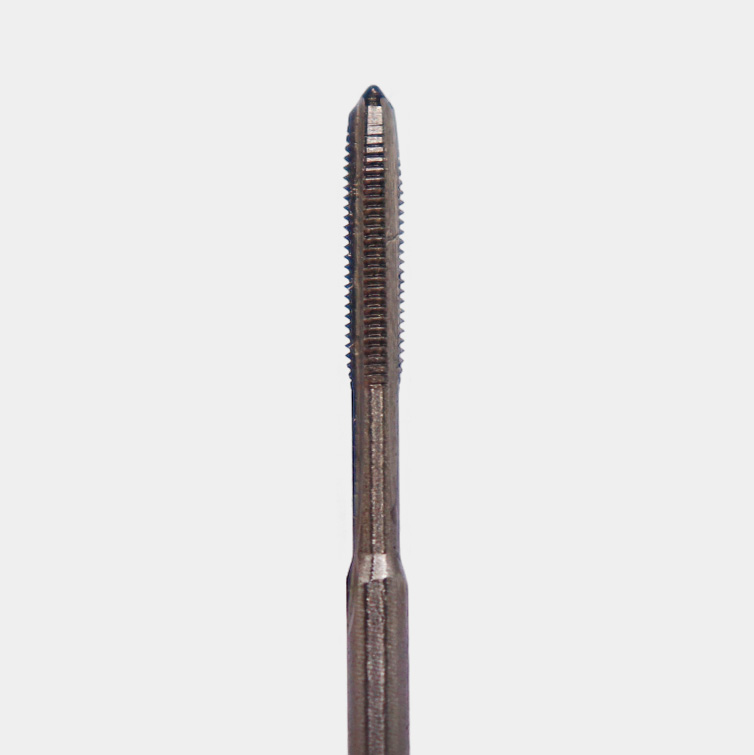

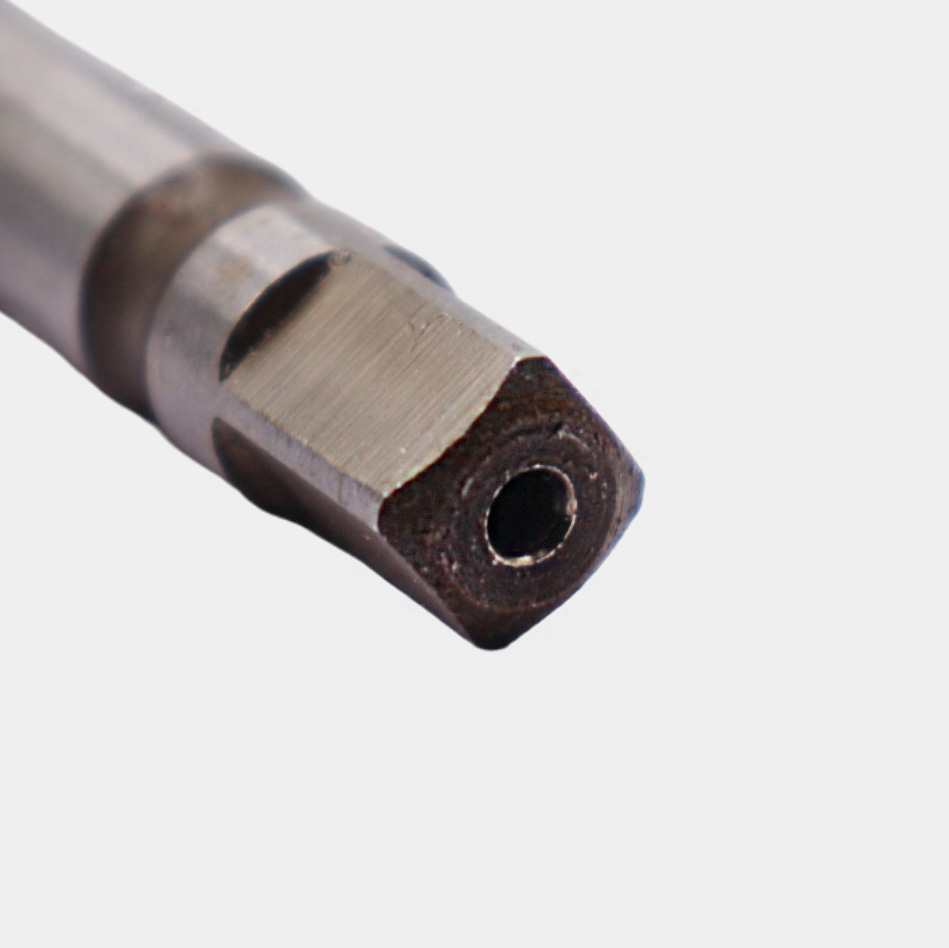

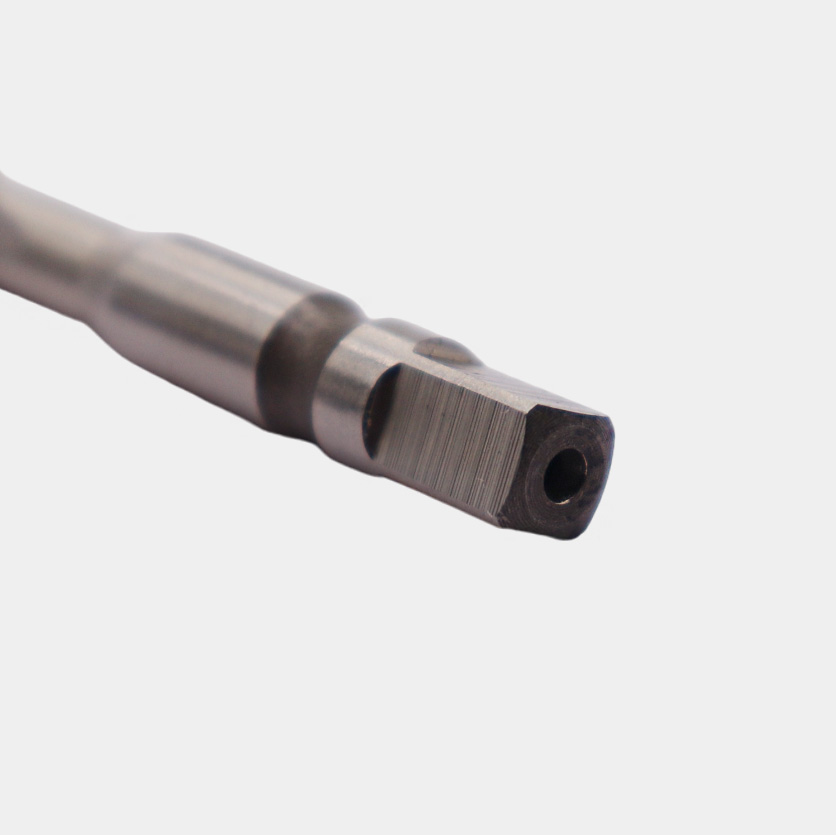

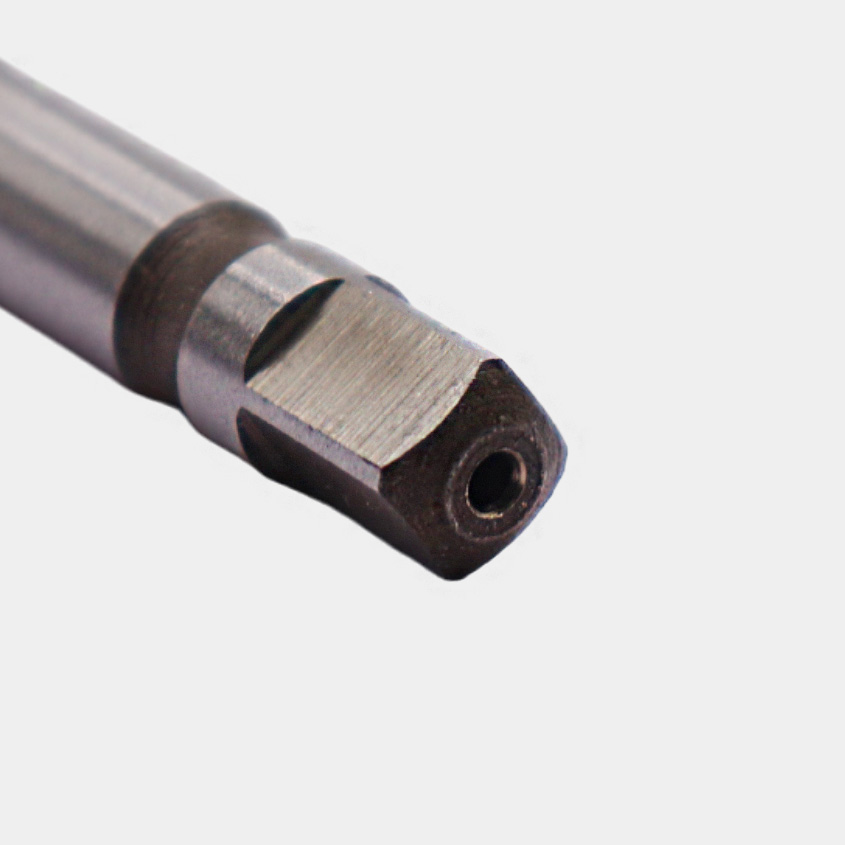

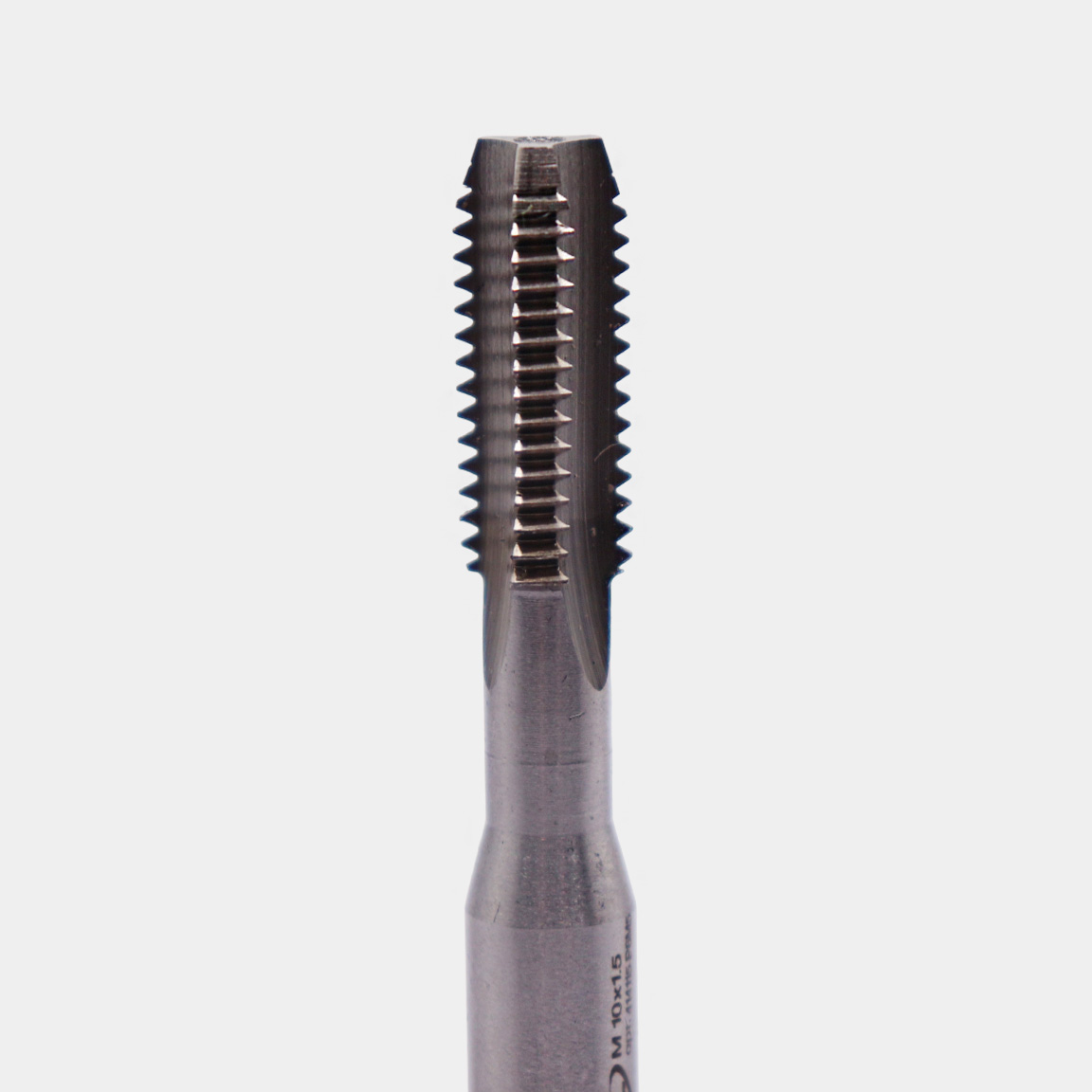

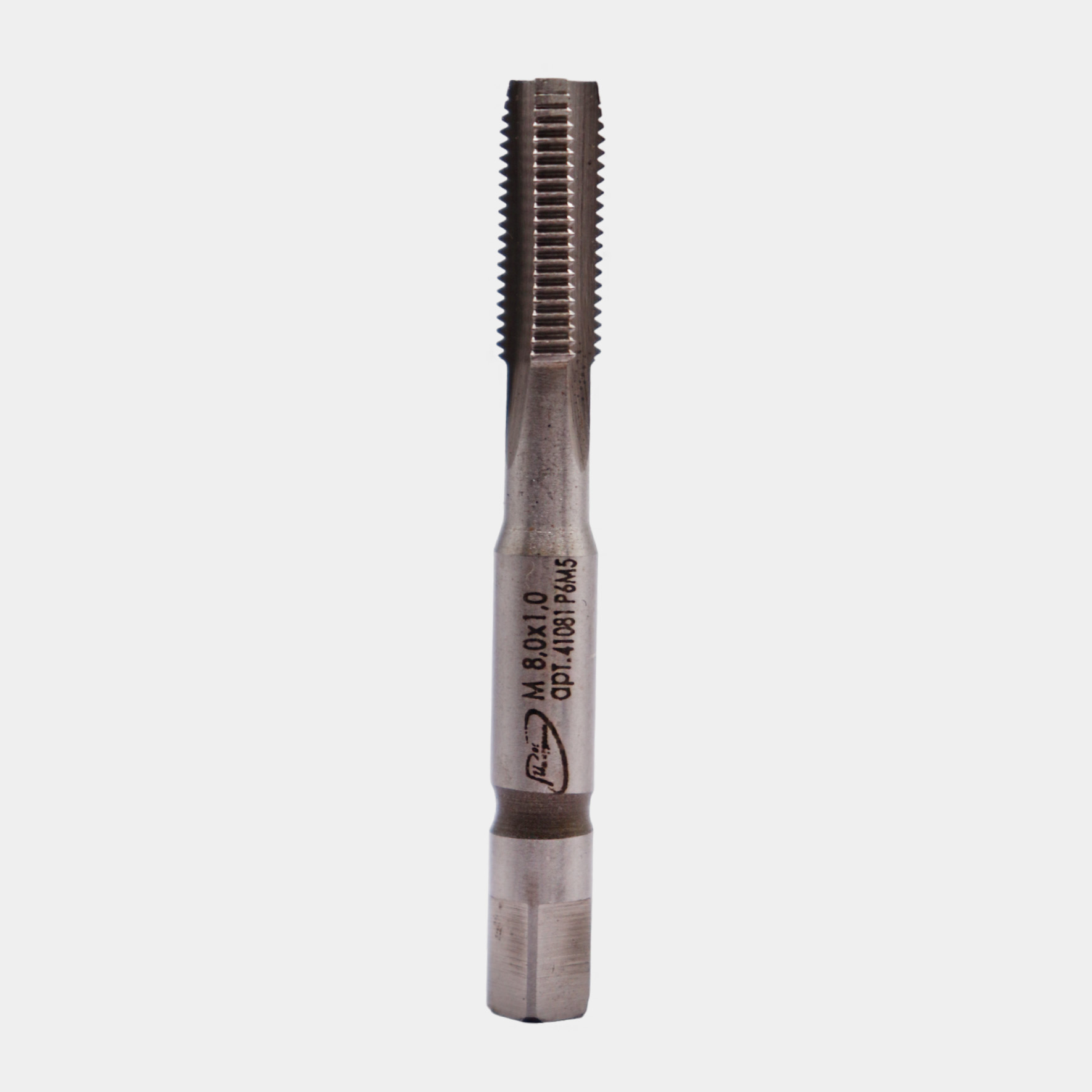

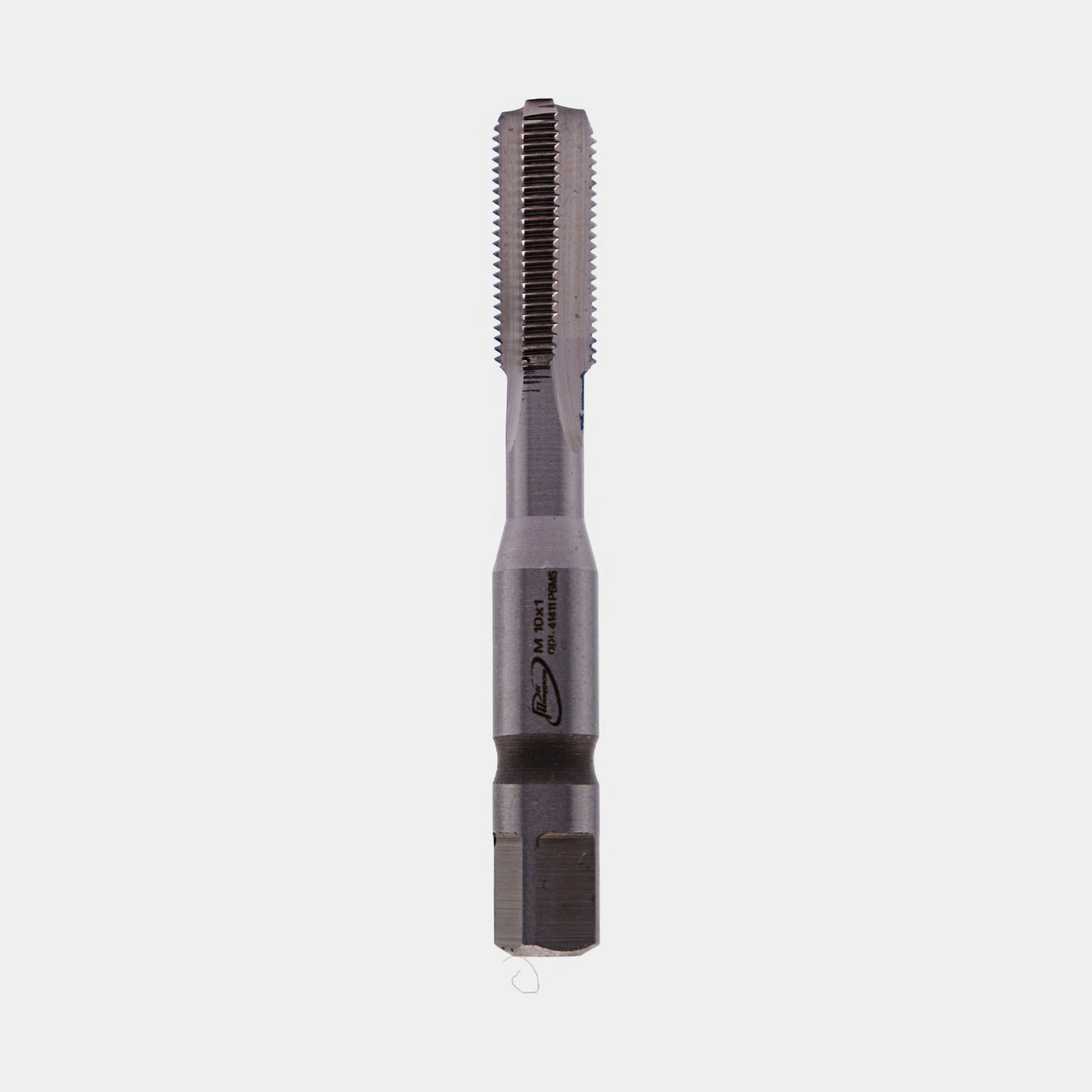

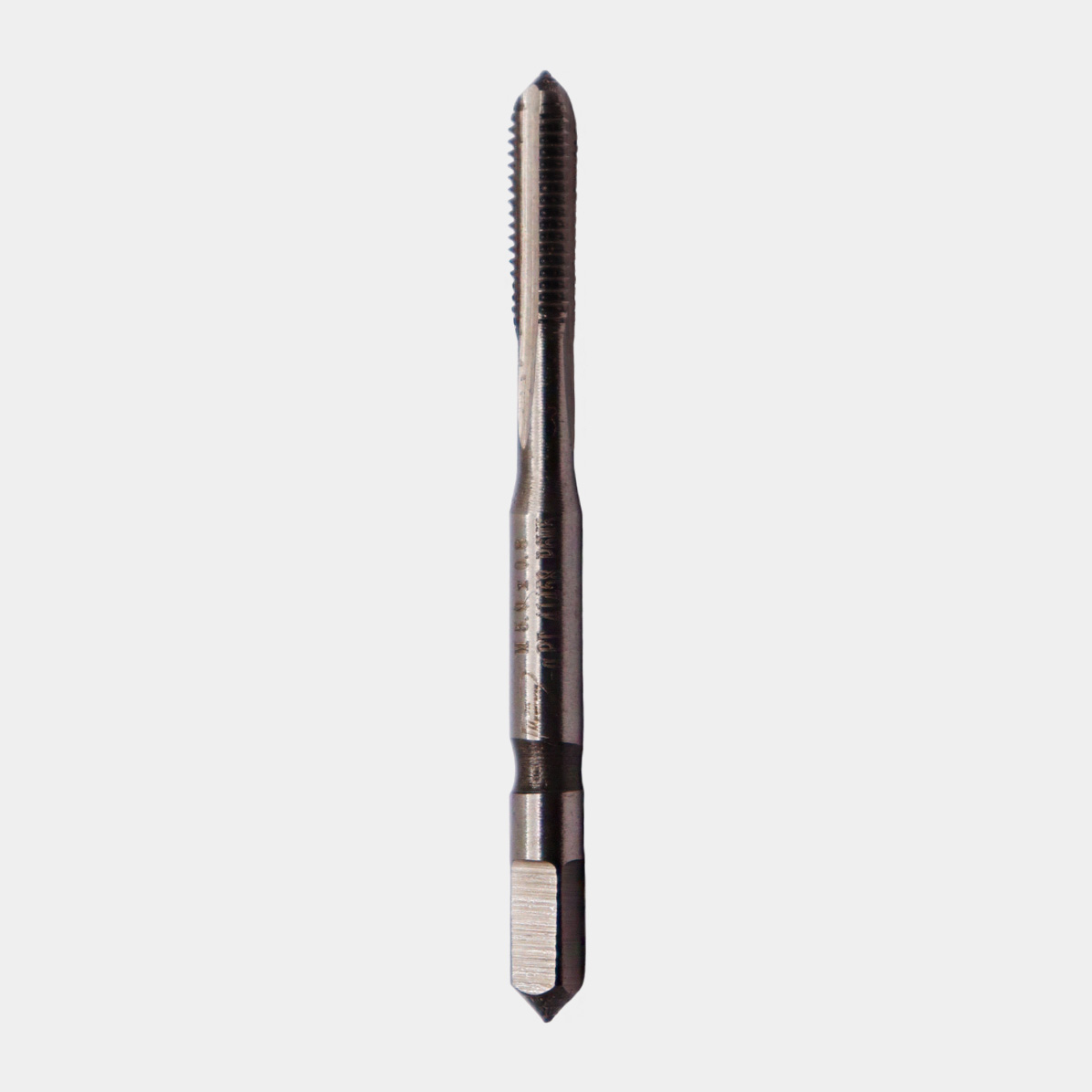

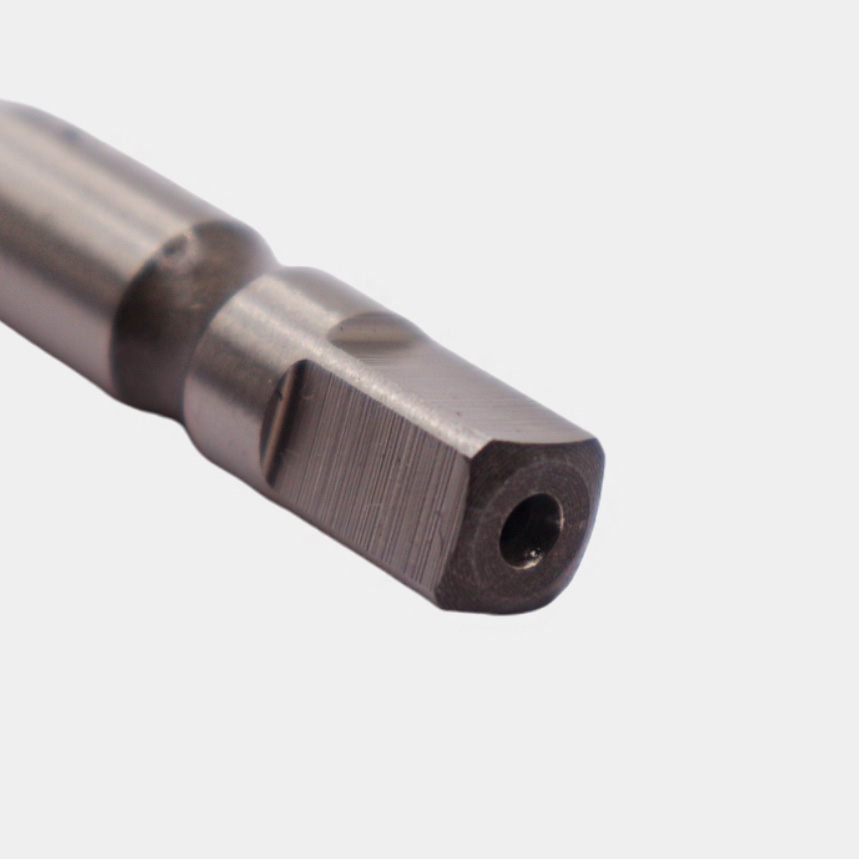

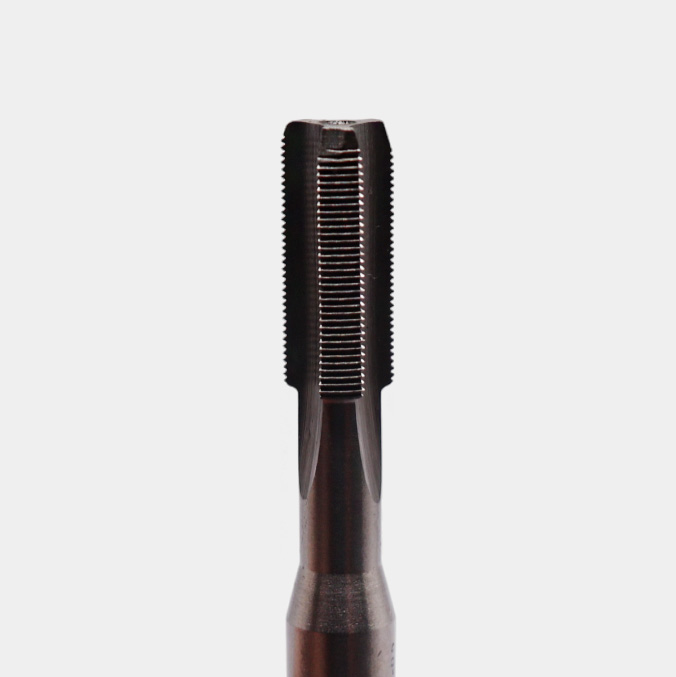

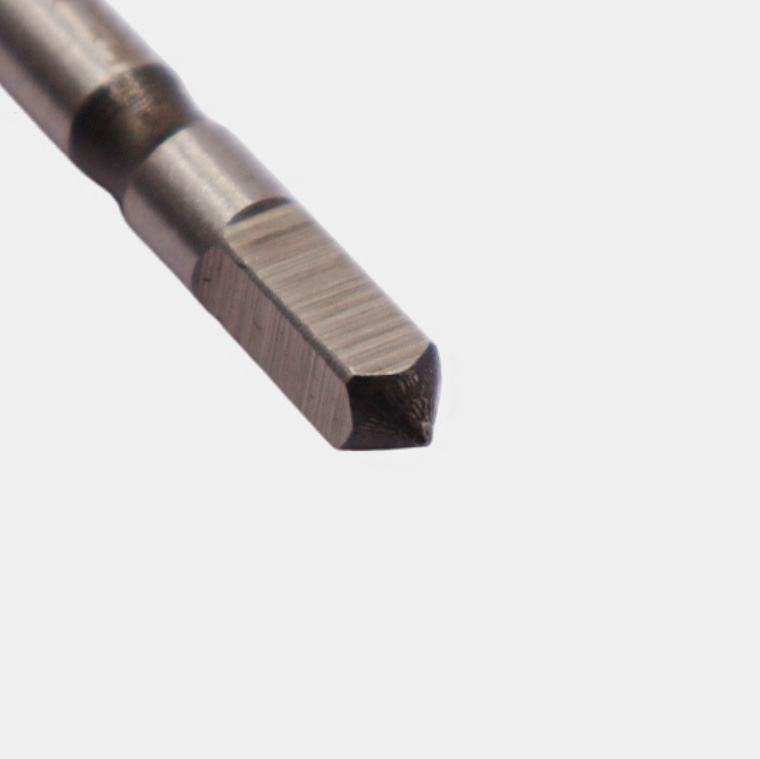

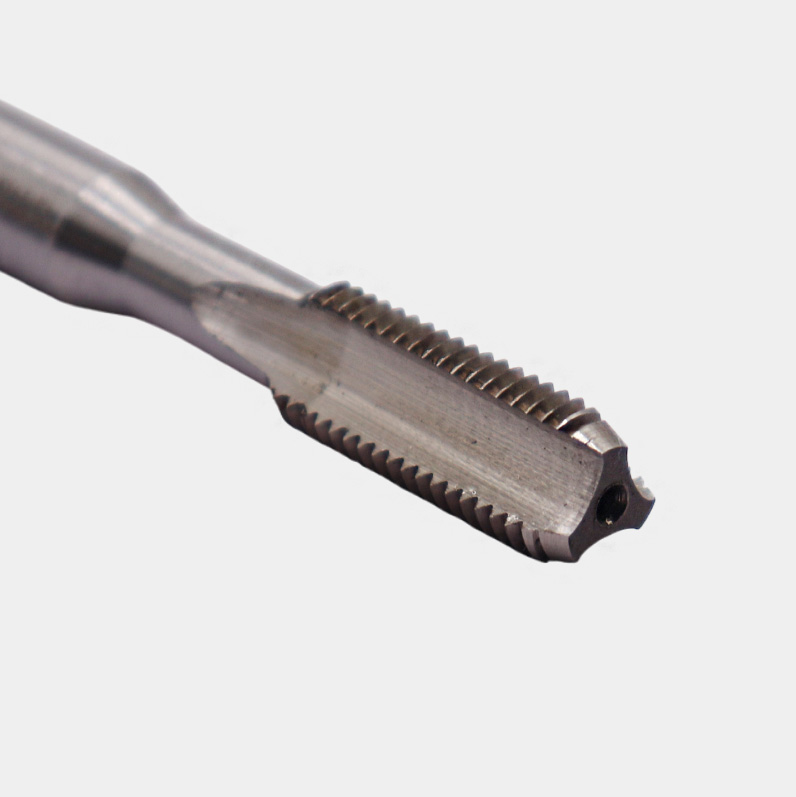

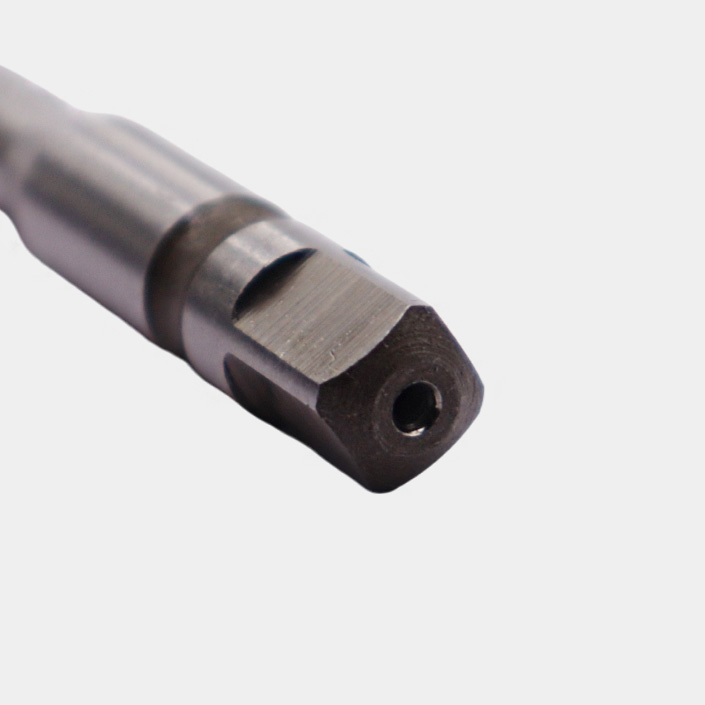

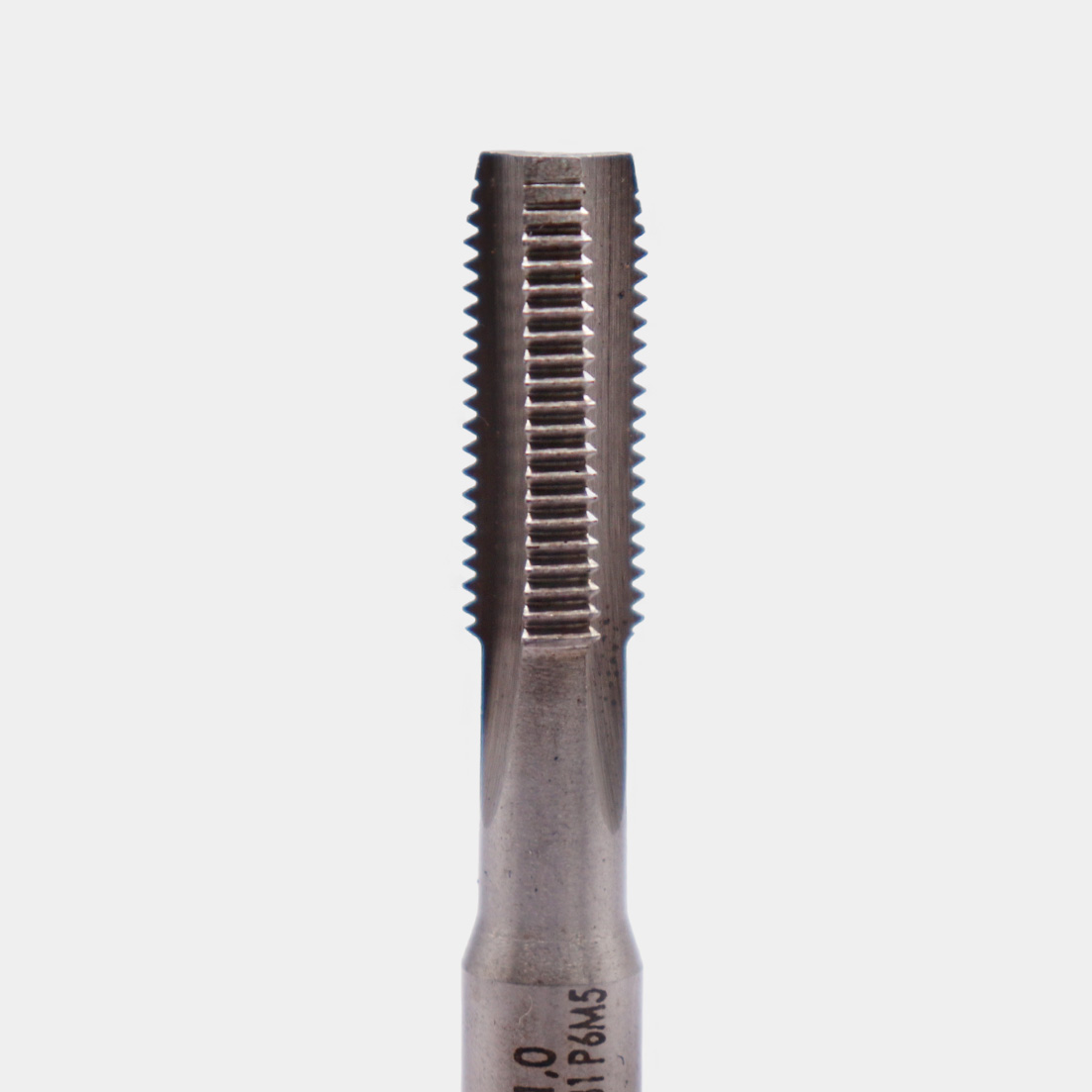

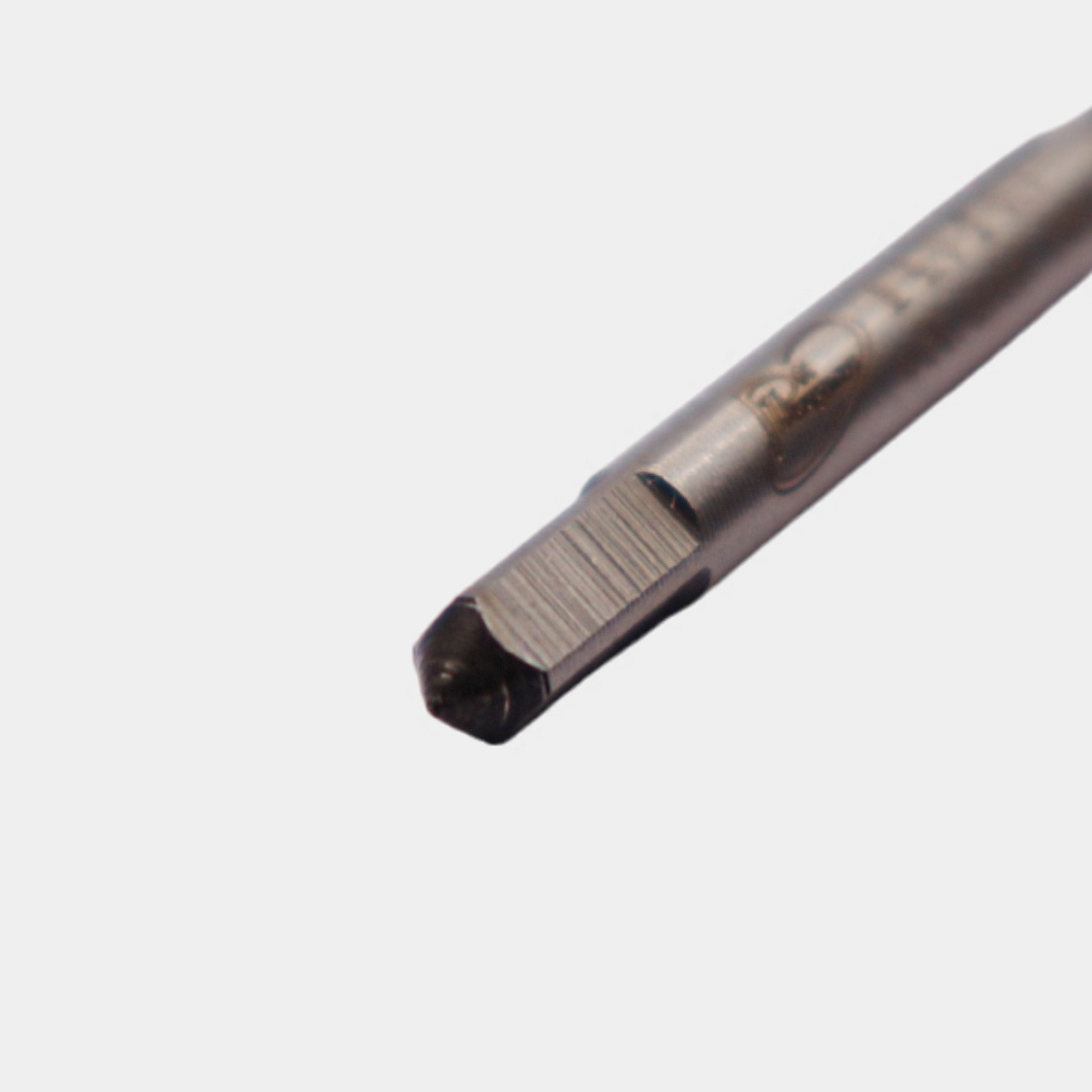

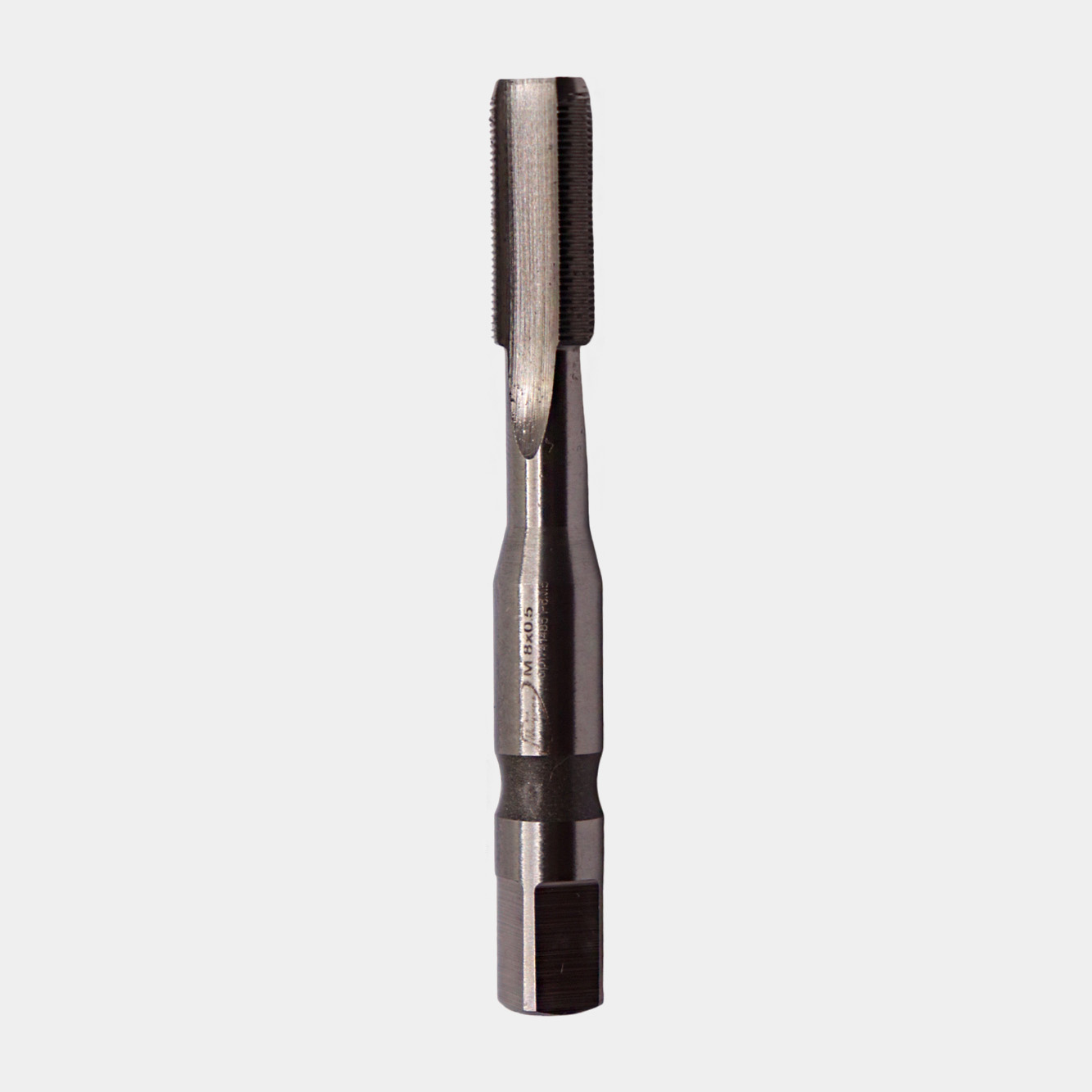

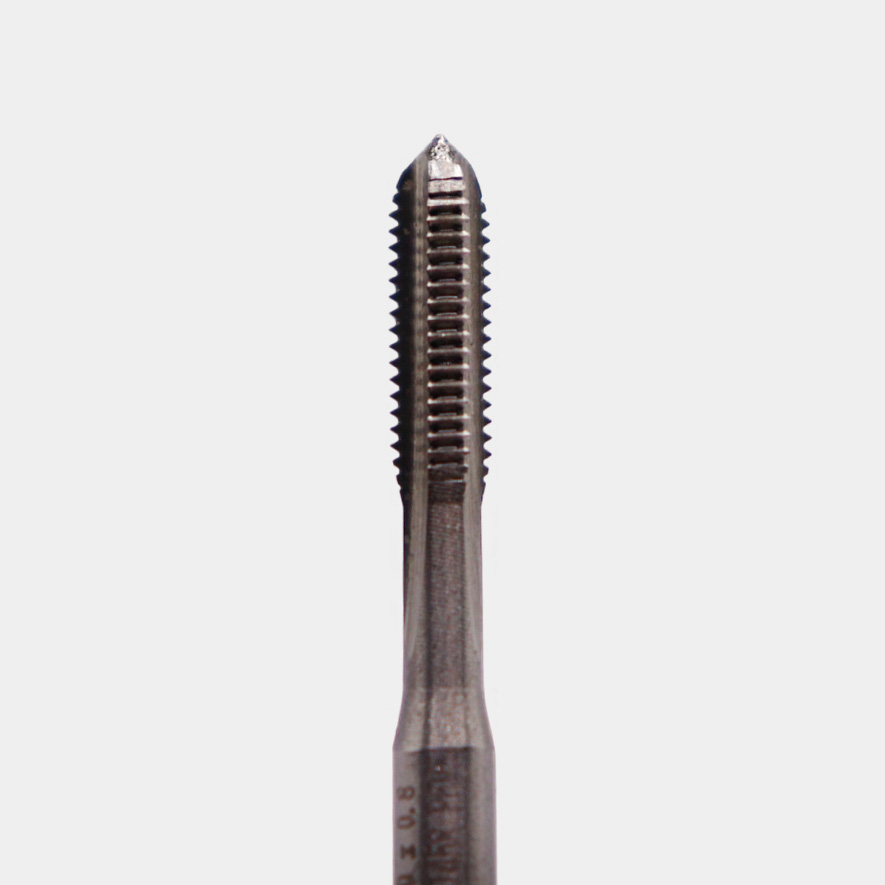

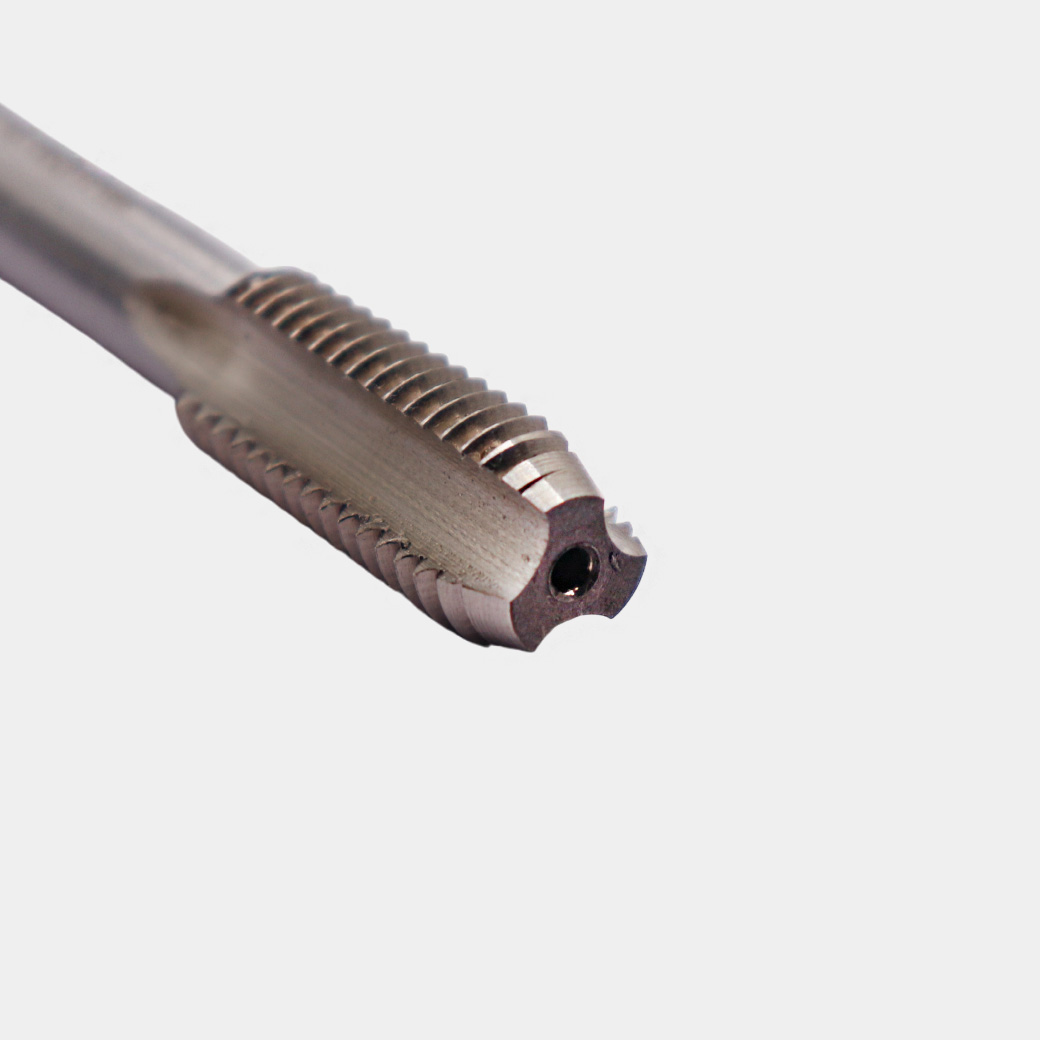

Ключевое отличие от глухих метчиков

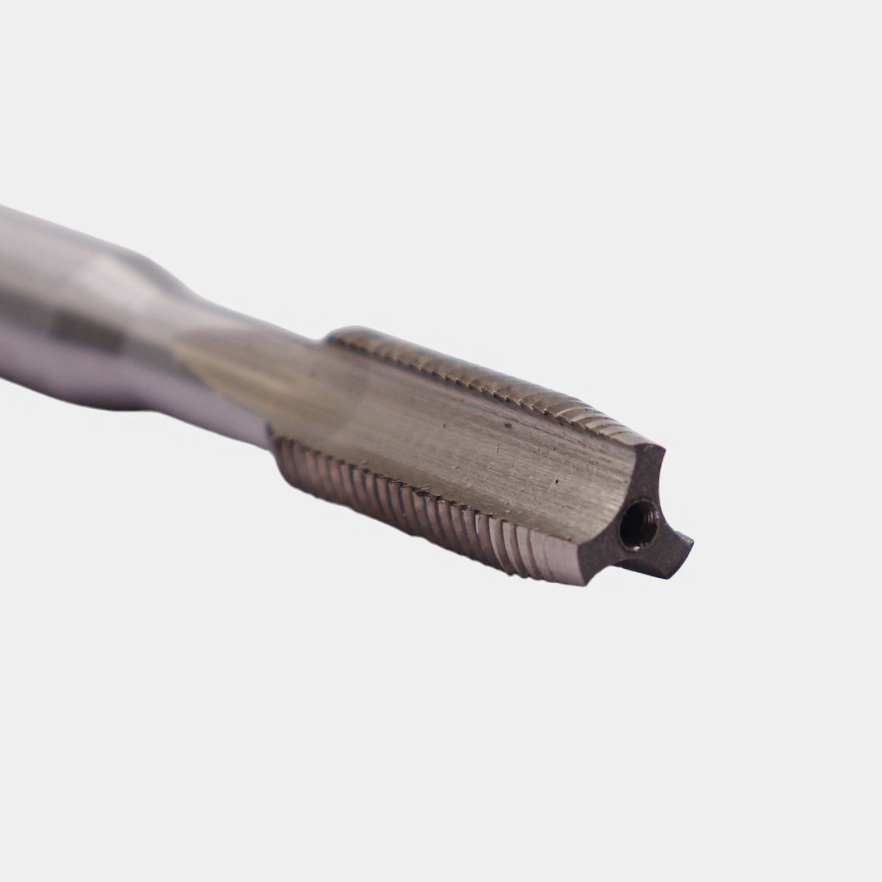

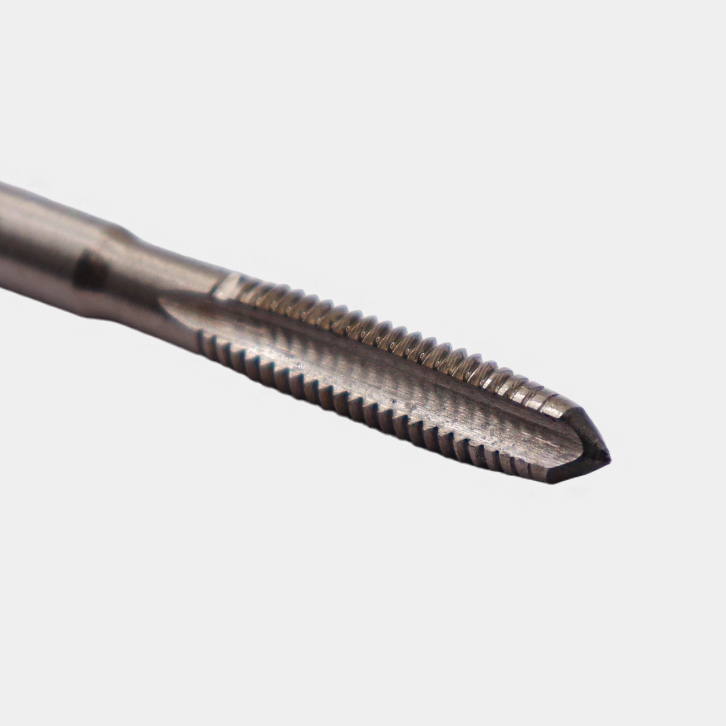

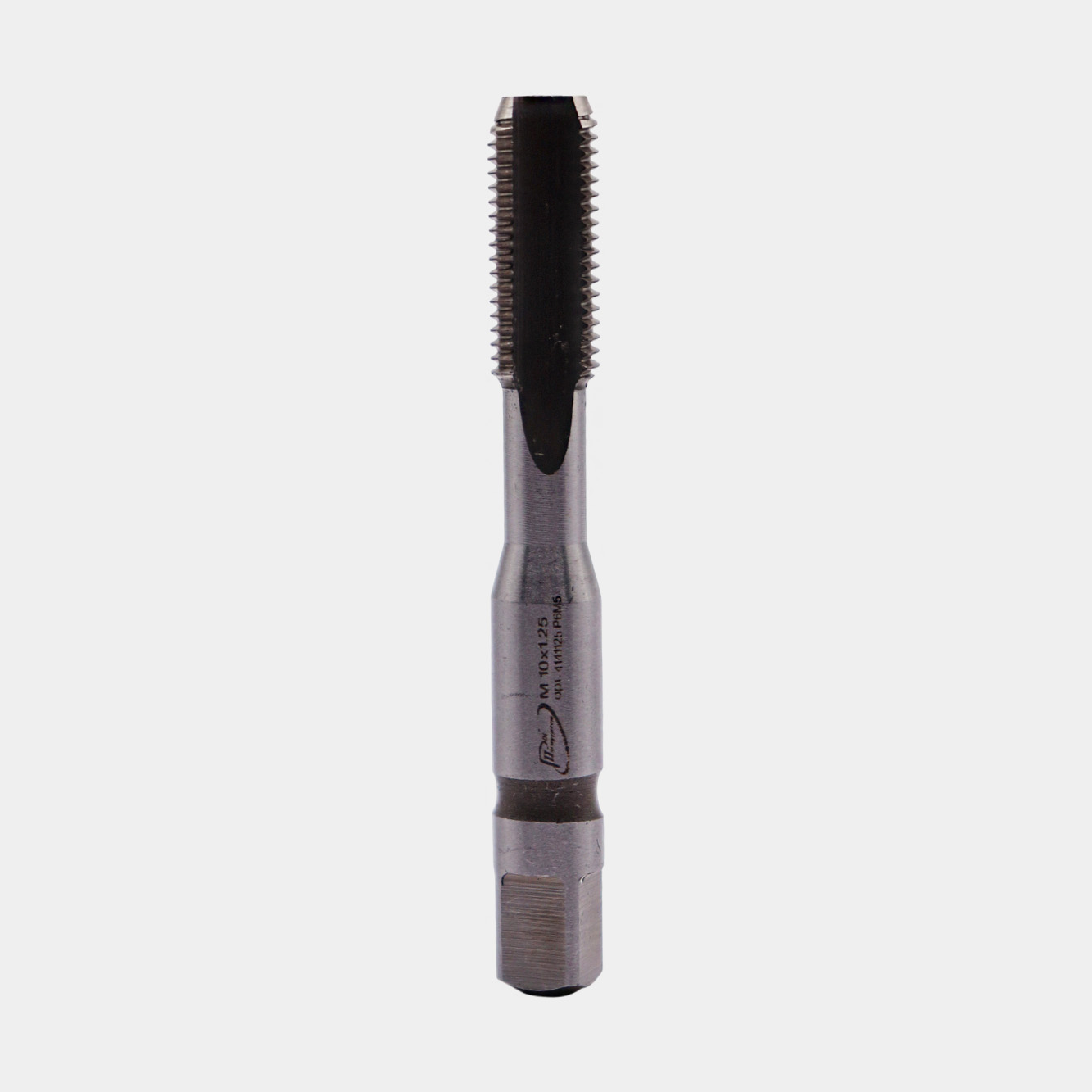

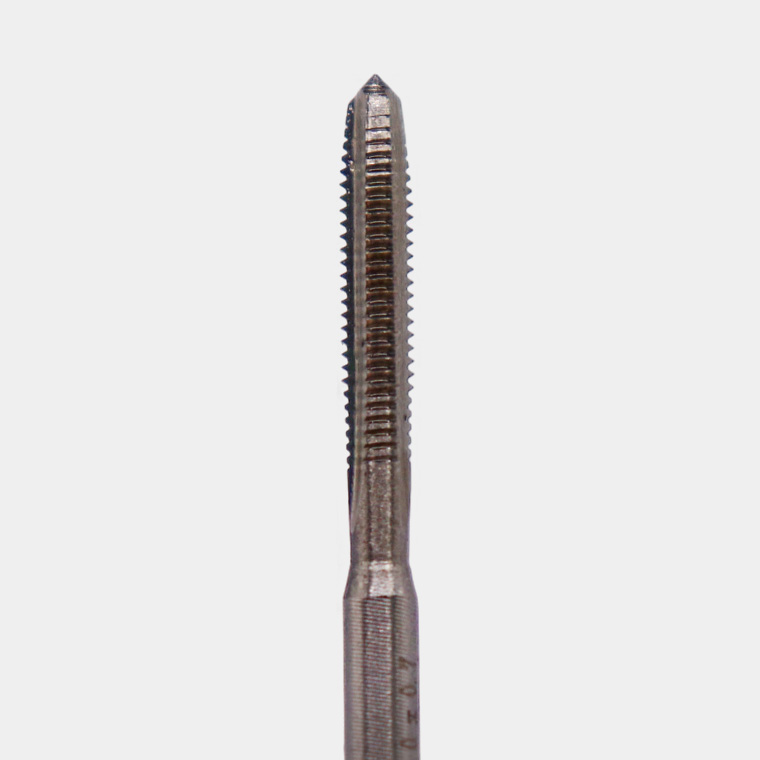

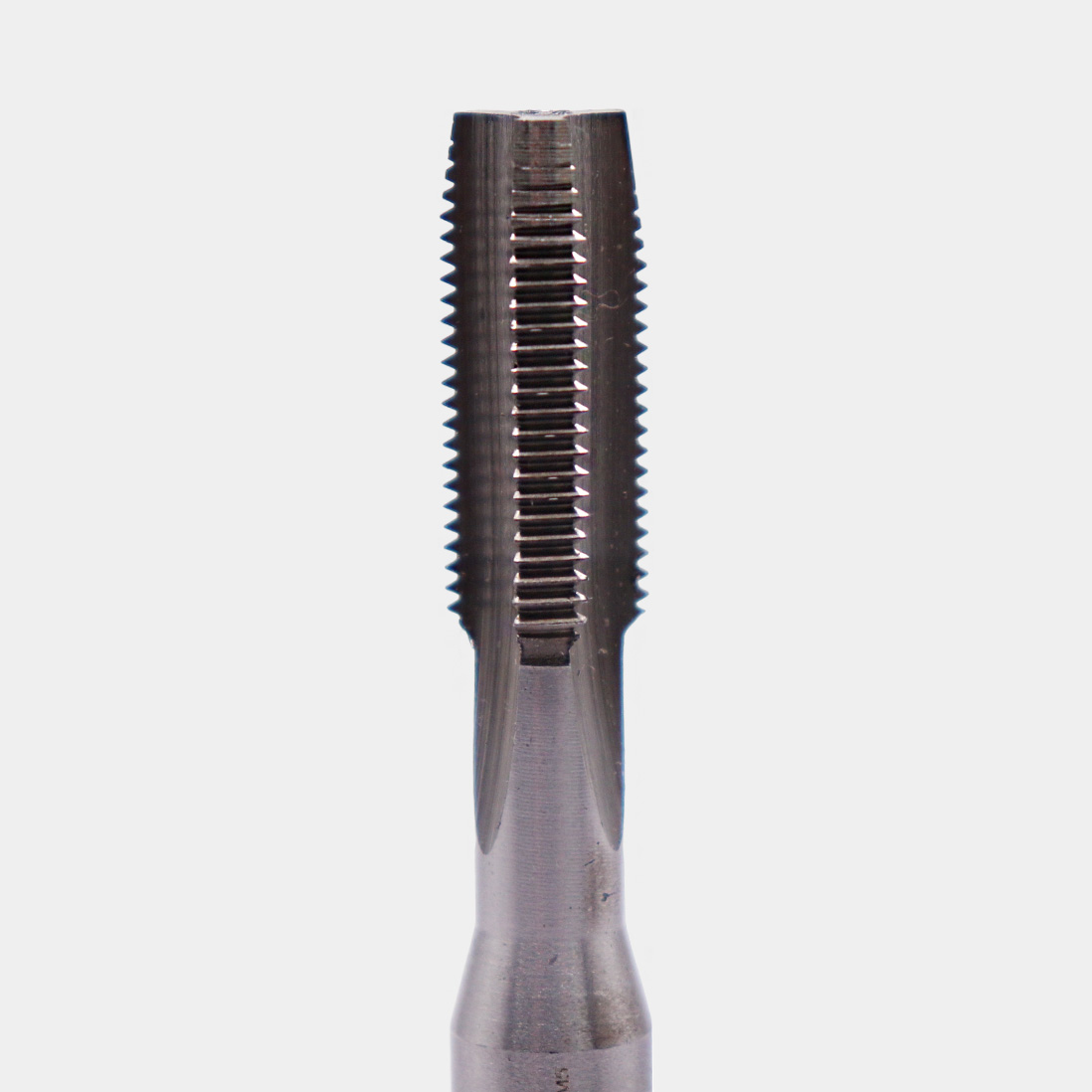

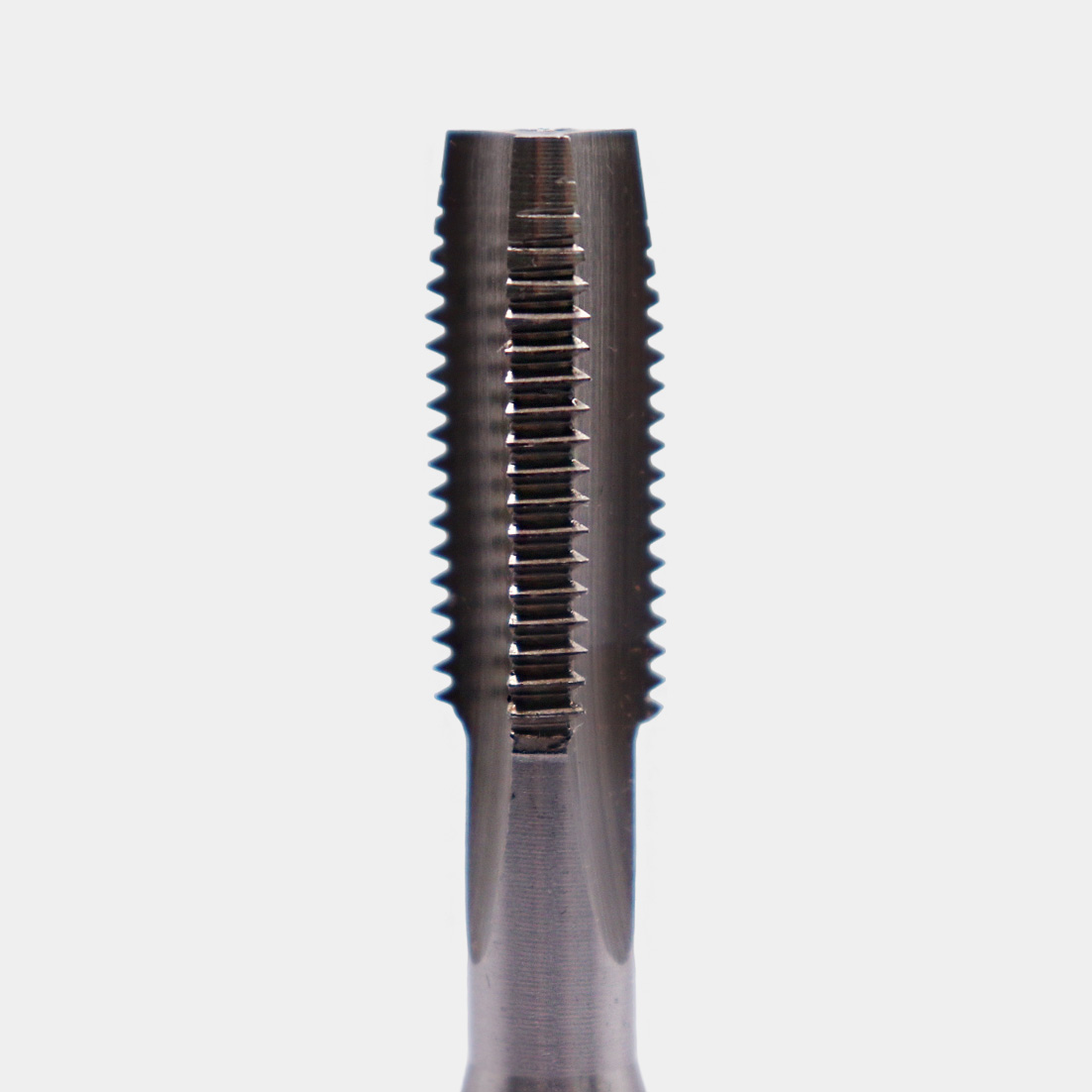

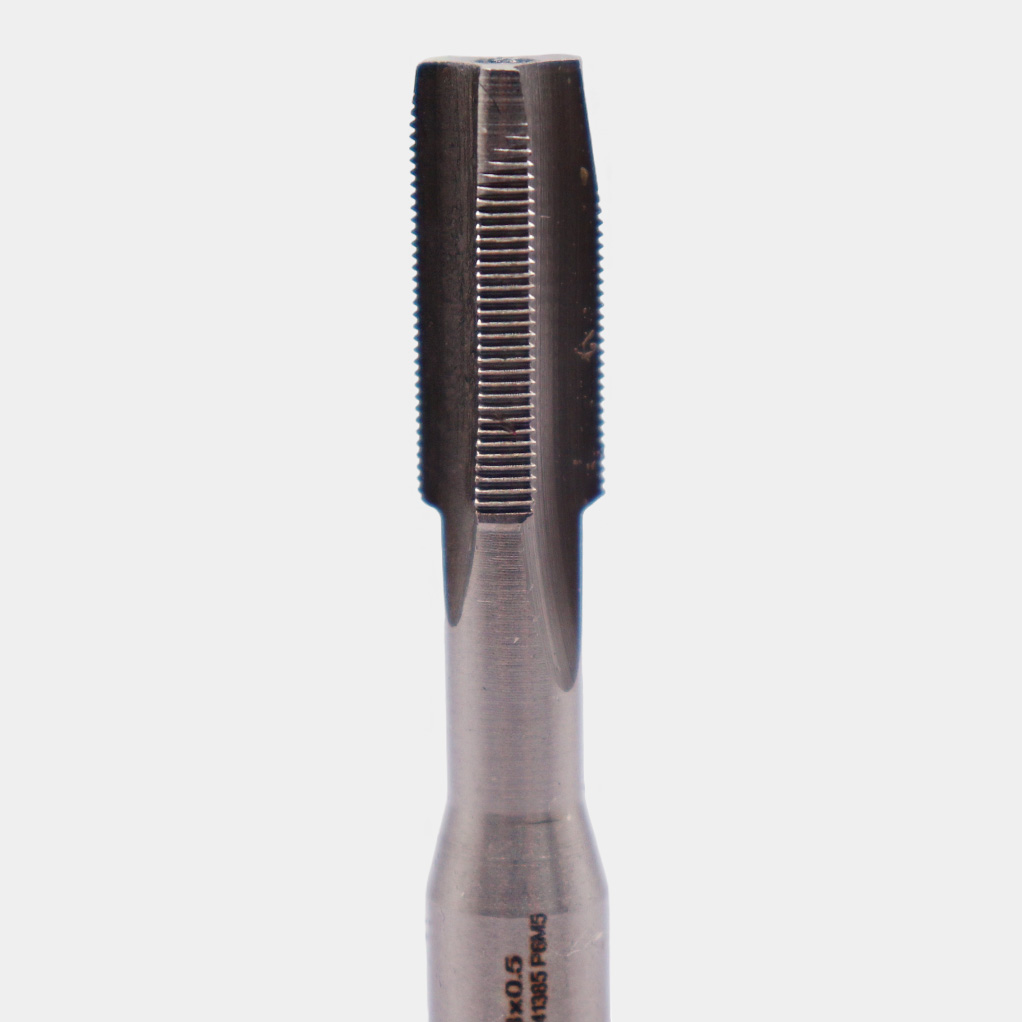

Главное конструктивное отличие, которое определяет область применения, - это направление отвода стружки. В отличие от глухих метчиков с винтовыми канавками для вывода стружки назад, метчик для сквозных отверстий имеет прямые канавки или винтовые с малым углом наклона. Такая геометрия заставляет стружку двигаться вперед по ходу вращения инструмента, выталкивая ее через выходное отверстие детали. Это исключает забивку канавок и риск поломки.
Конструктивные особенности

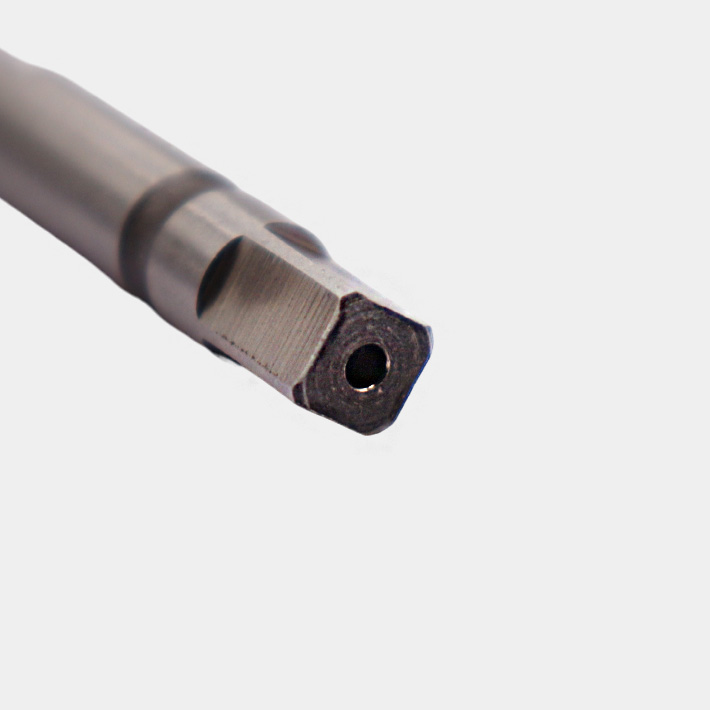

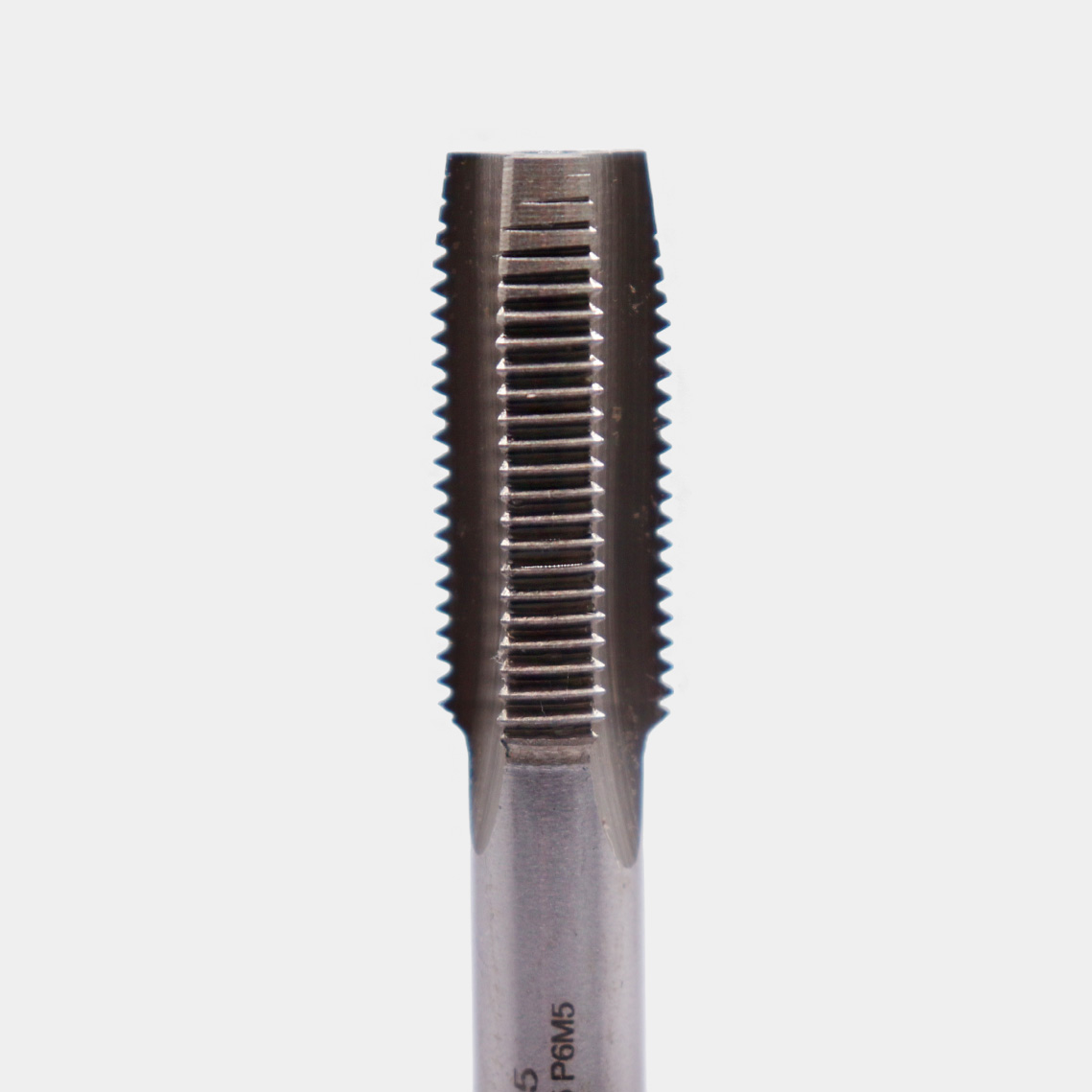

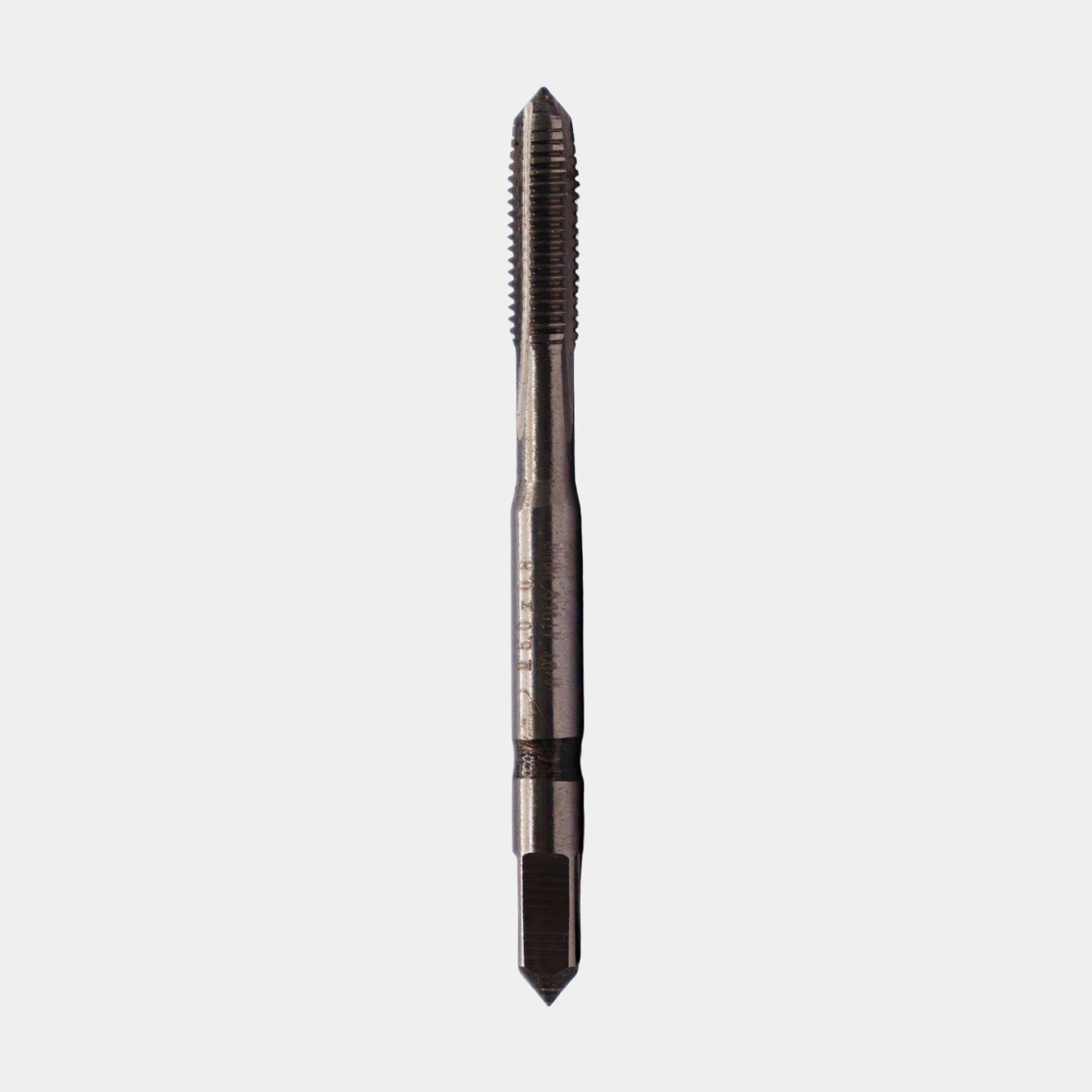

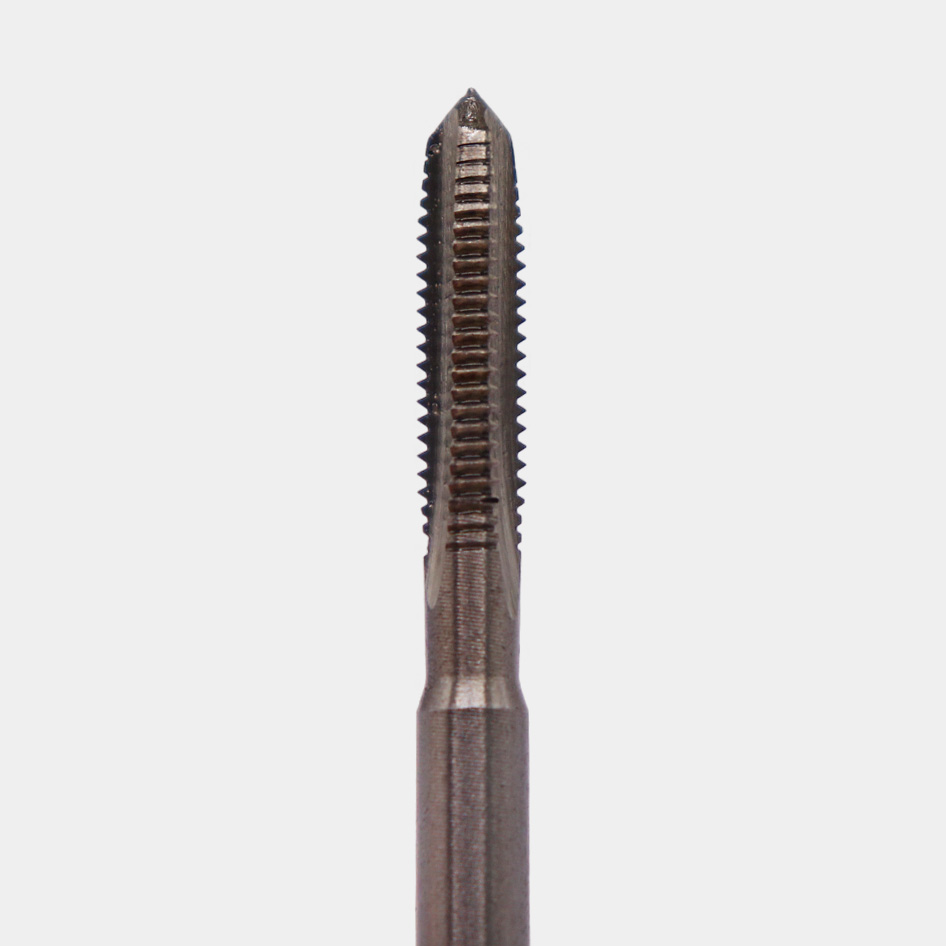

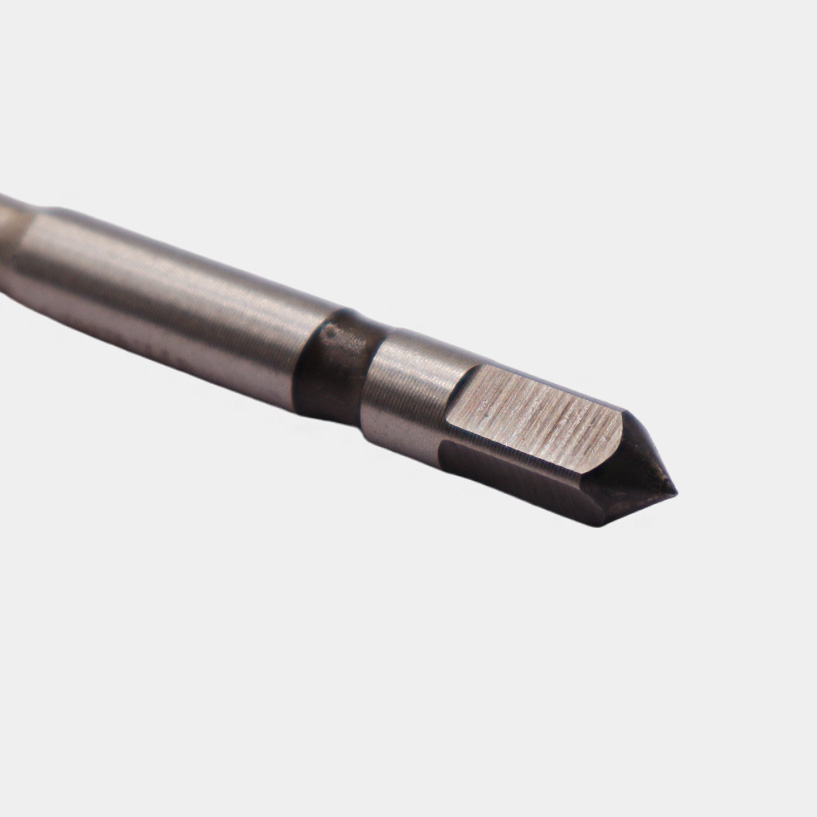

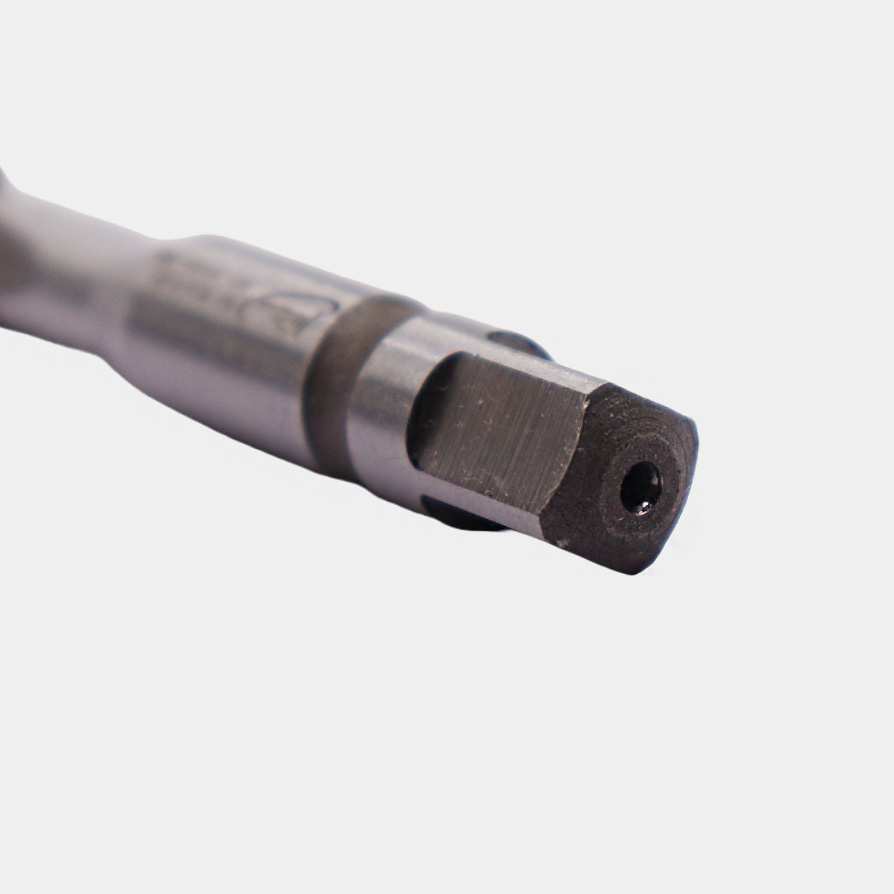

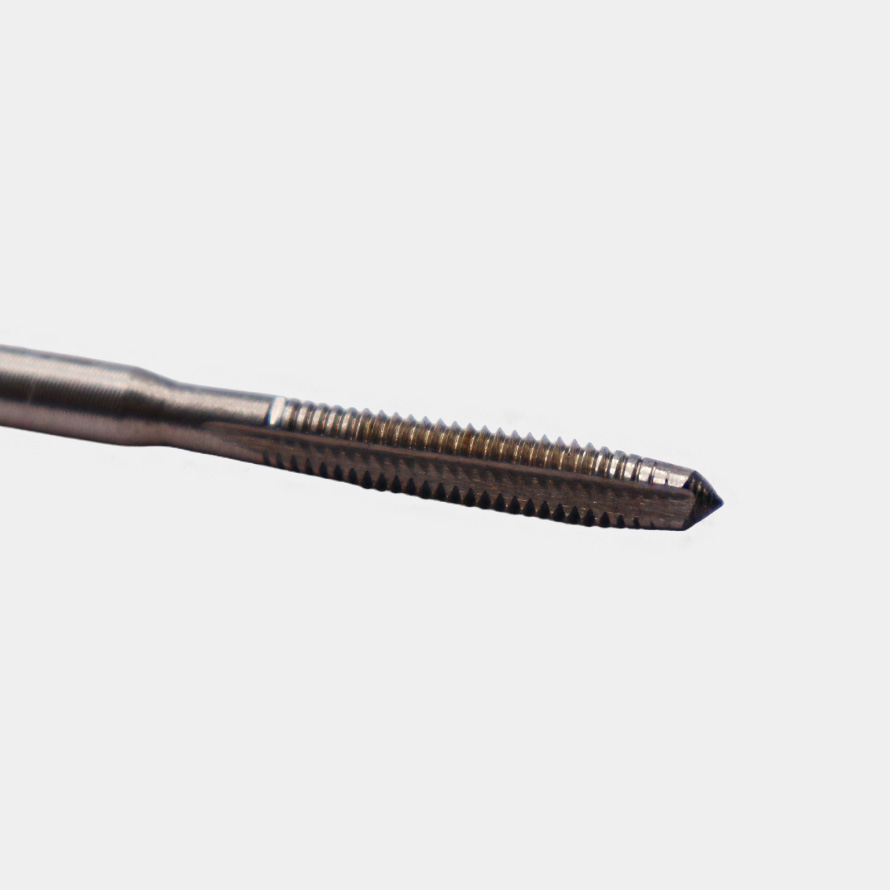

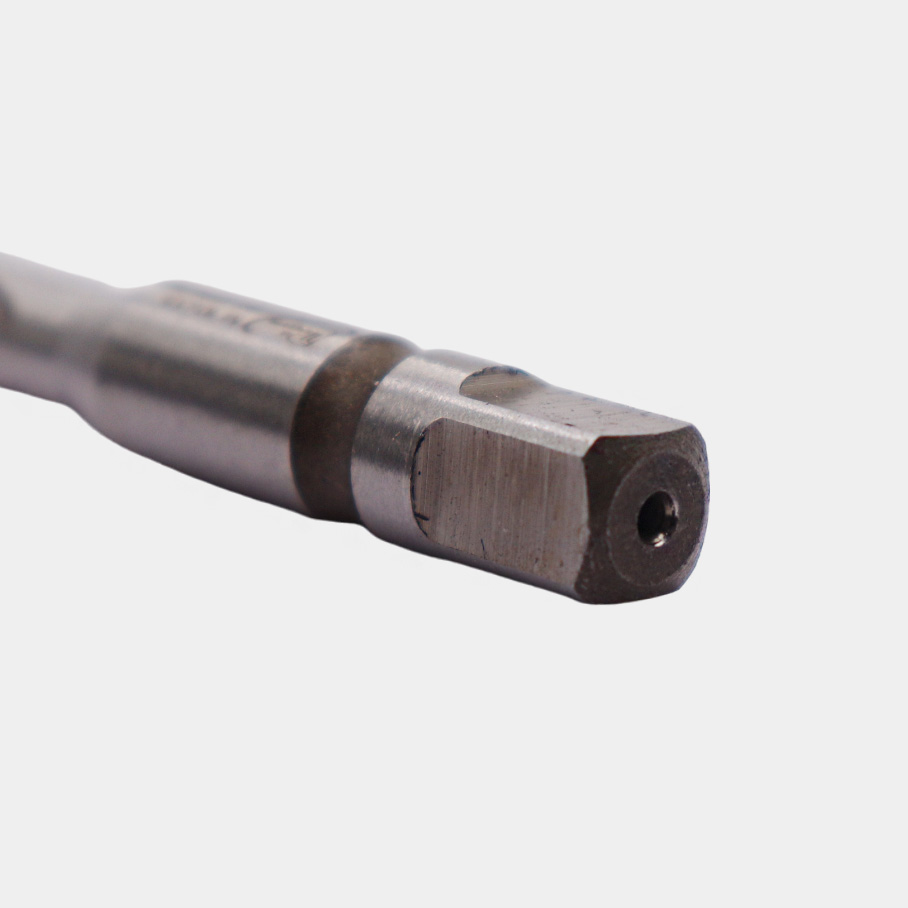

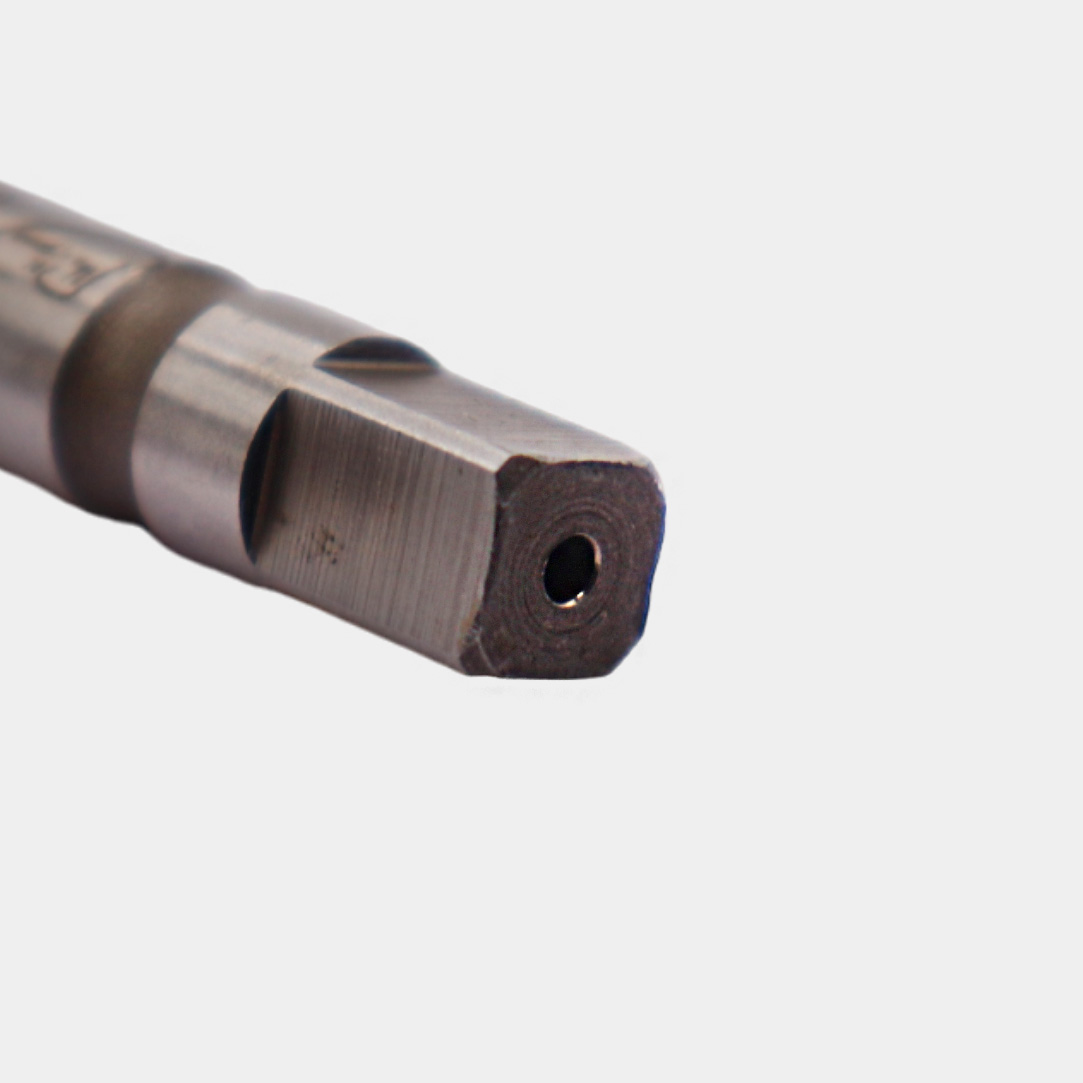

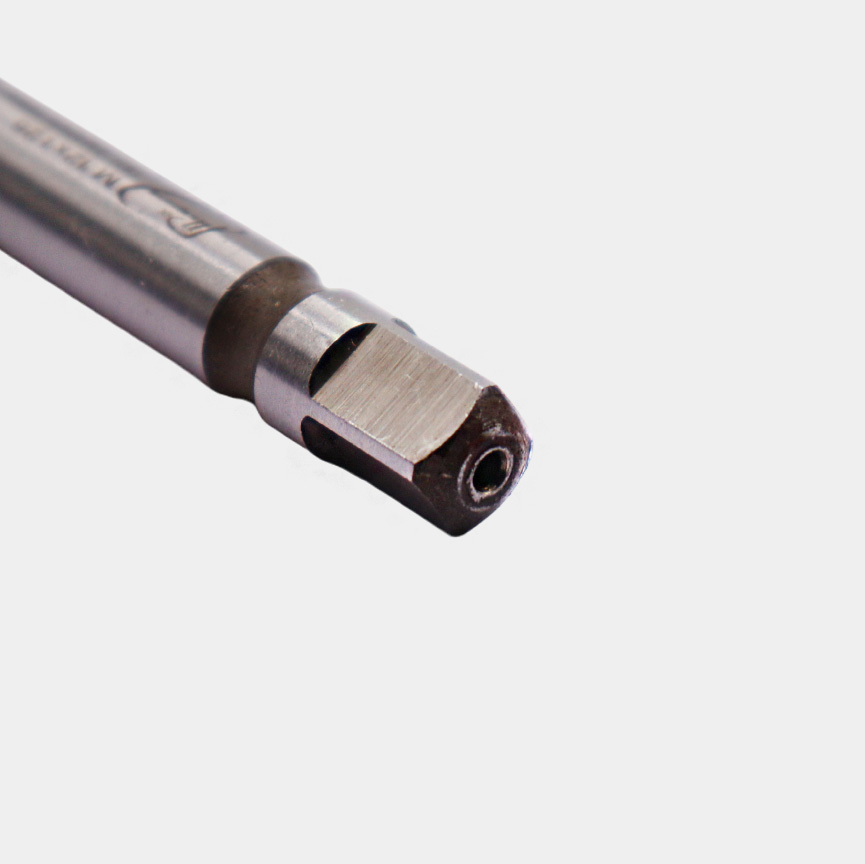

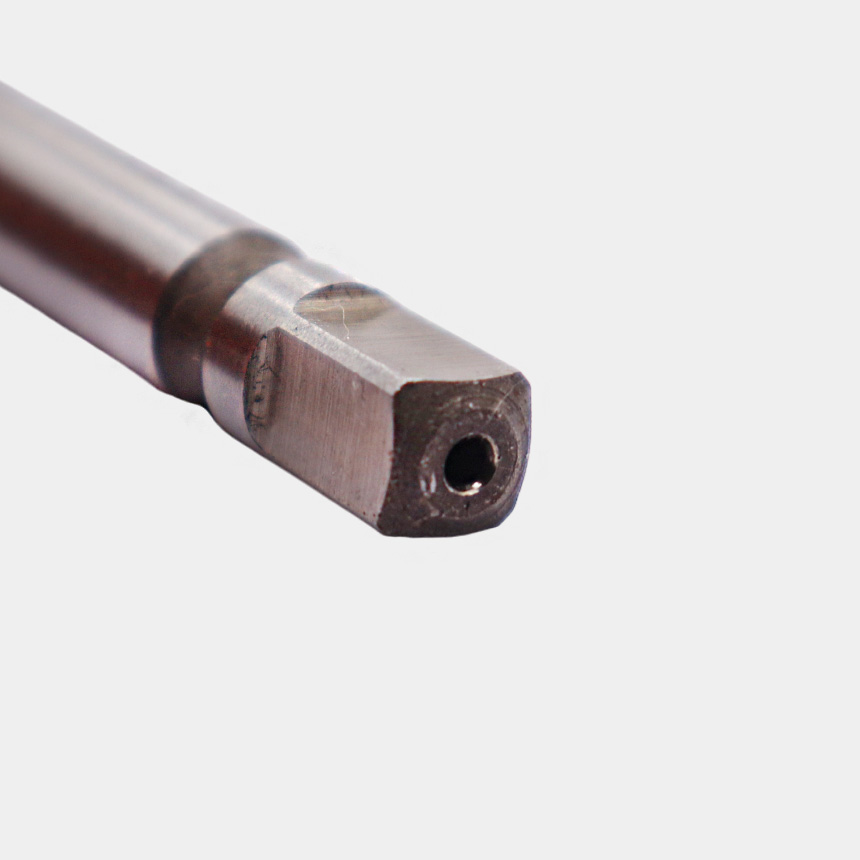

Конструкция инструмента включает рабочую часть и хвостовик. Рабочая часть состоит из заборной и калибрующей частей. Заборная часть имеет коническую форму и выполняет основную работу по срезанию металла для формирования профиля резьбы. Длина заборной части у сквозных моделей обычно больше, чем у глухих, что обеспечивает более плавный вход и распределение нагрузки. Калибрующая часть окончательно формирует и зачищает витки резьбы.
Области применения: где используется сквозной резьбонарезной инструмент
Этот инструмент незаменим при массовом и серийном производстве деталей с проходными отверстиями, например, гаек, фланцев, корпусных элементов и пластин. Его используют в станках с ЧПУ, на сверлильных и токарных станках, а также для ручных операций при помощи воротка. Использование специализированного метчика для сквозной резьбы значительно повышает производительность и снижает вероятность брака.
Классификация сквозных метчиков: полный гид по видам
Для правильного подбора инструмента под конкретную задачу необходимо разбираться в его классификации. Метчики различаются по способу применения, исполнению и типу формируемой резьбы, что напрямую влияет на технологию их использования.
По способу применения
-
Ручные - предназначены для нарезания резьбы вручную с использованием воротка. Обычно поставляются в комплектах из двух или трех штук для постепенного формирования профиля.
-

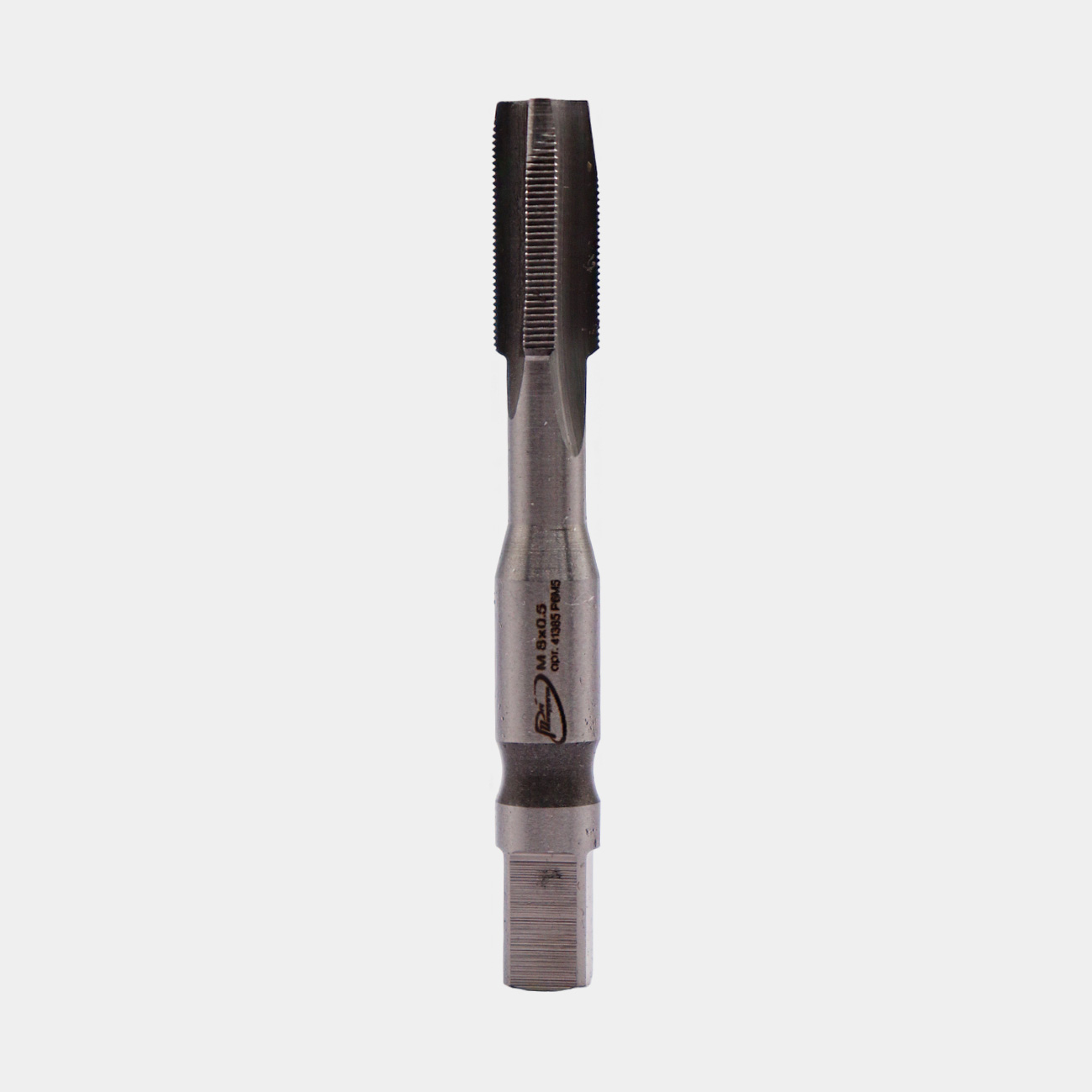

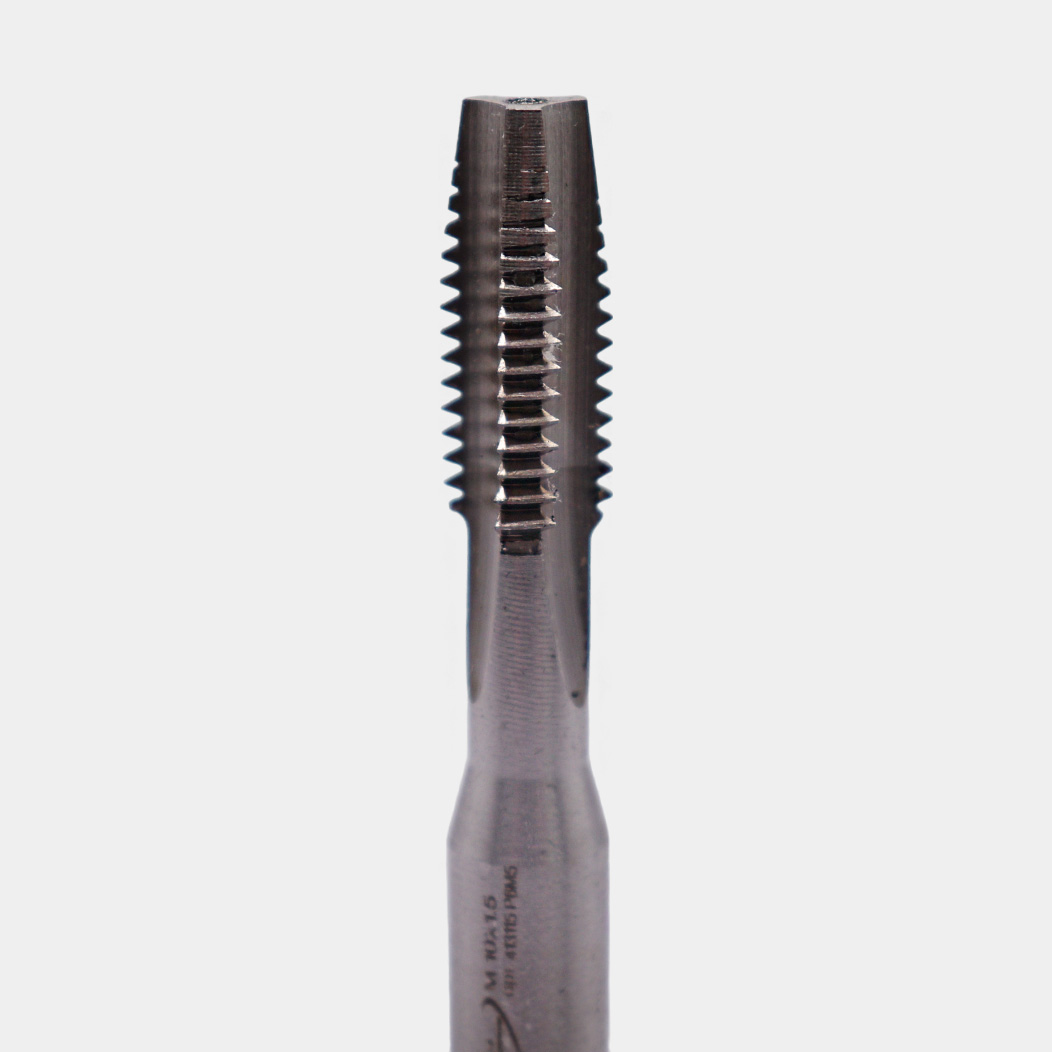

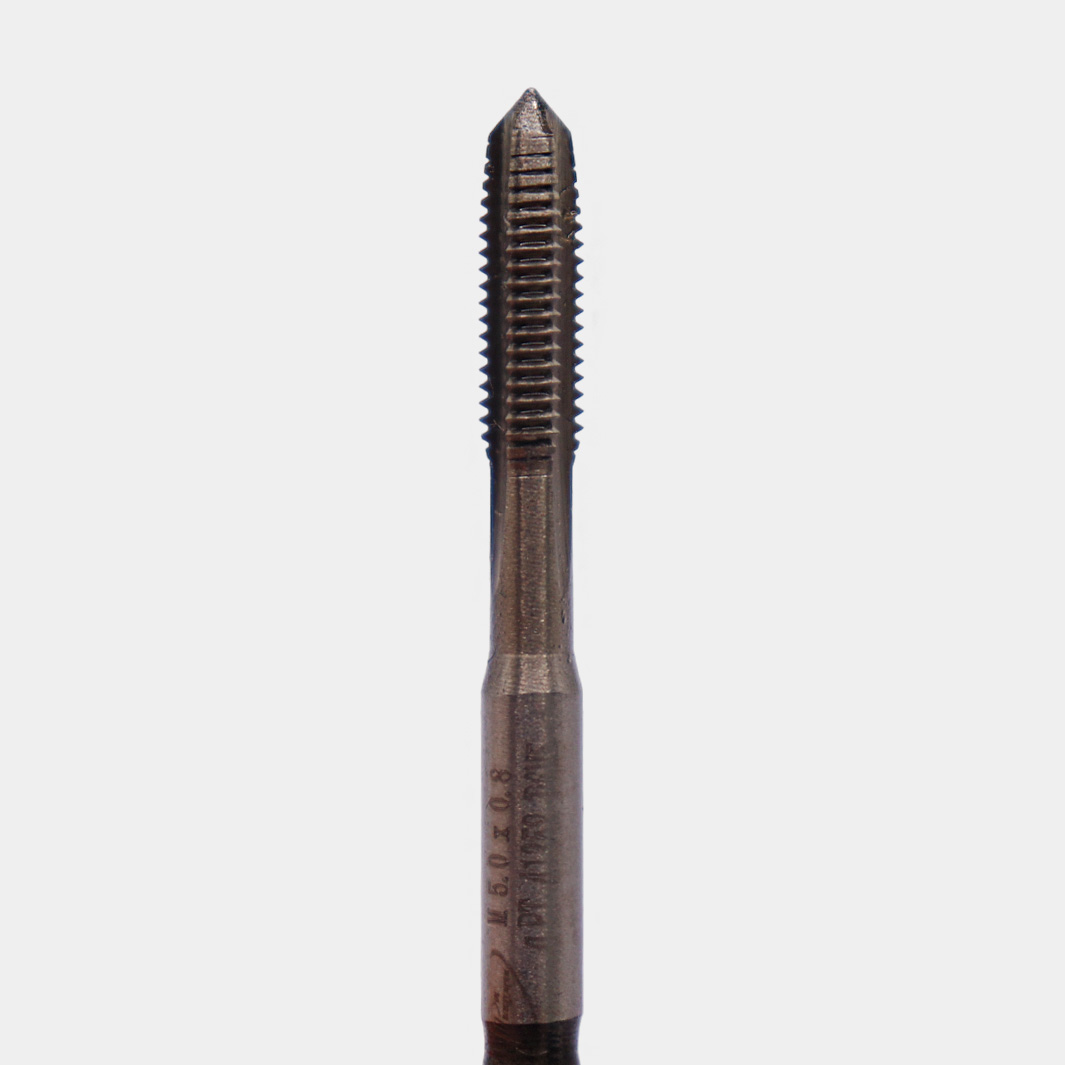

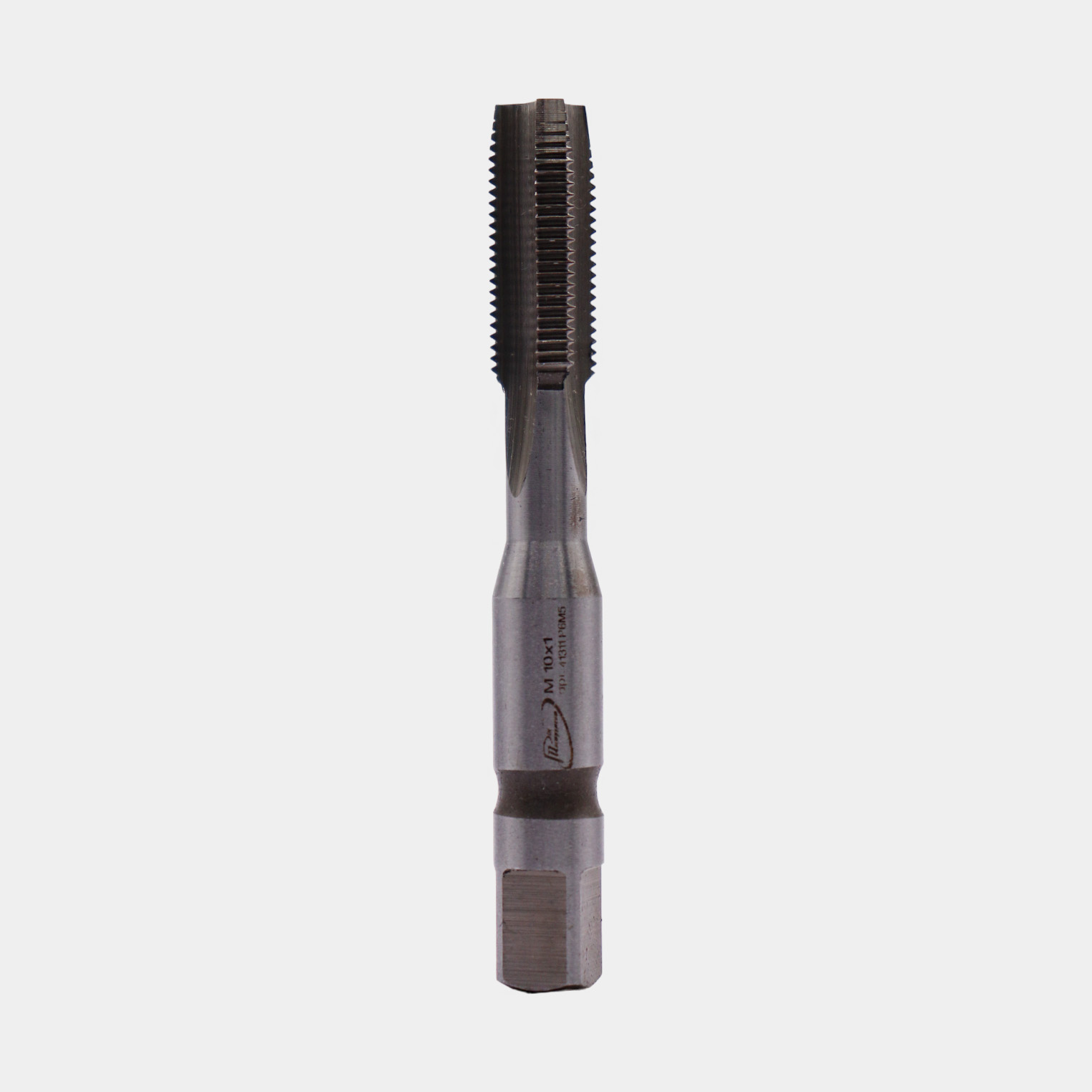

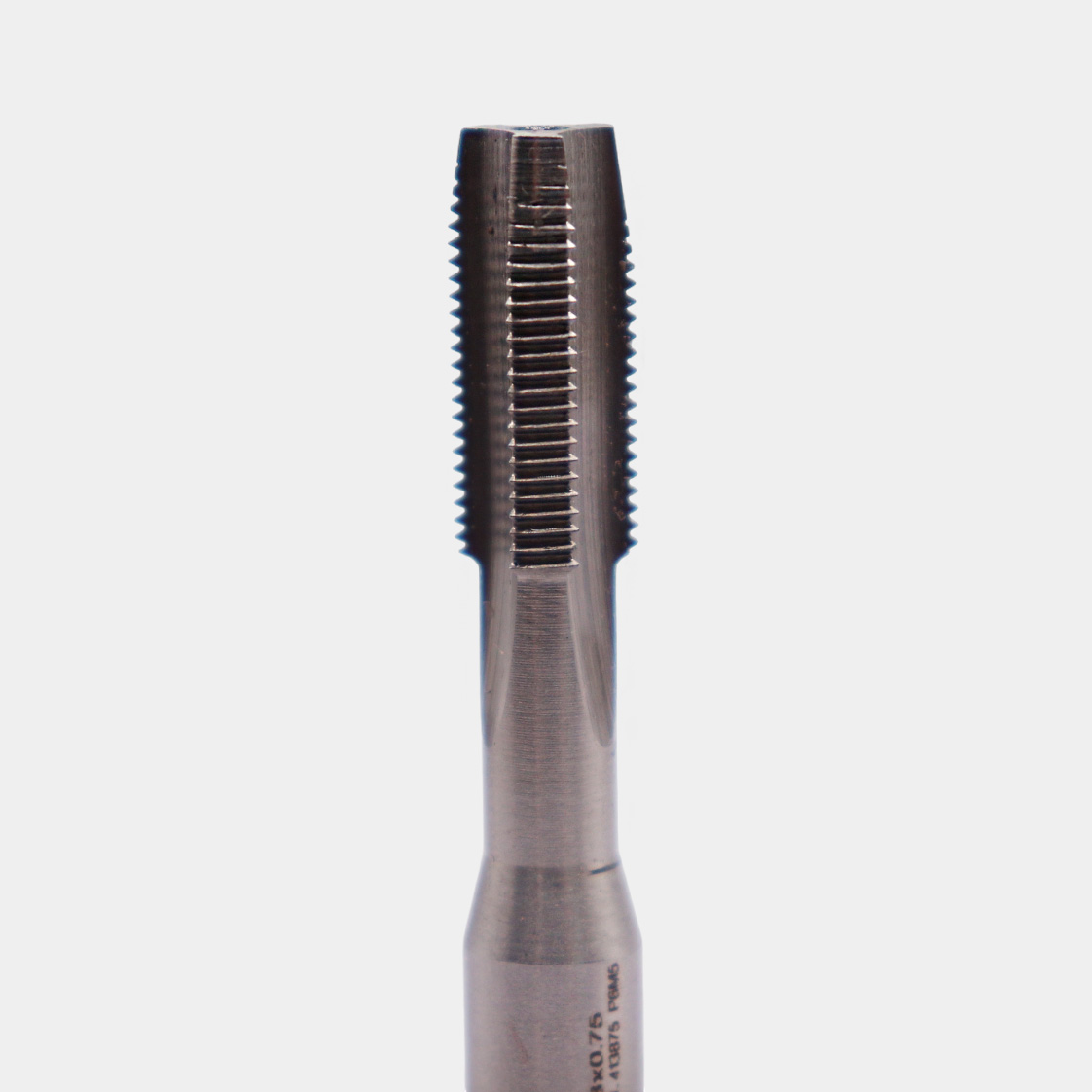

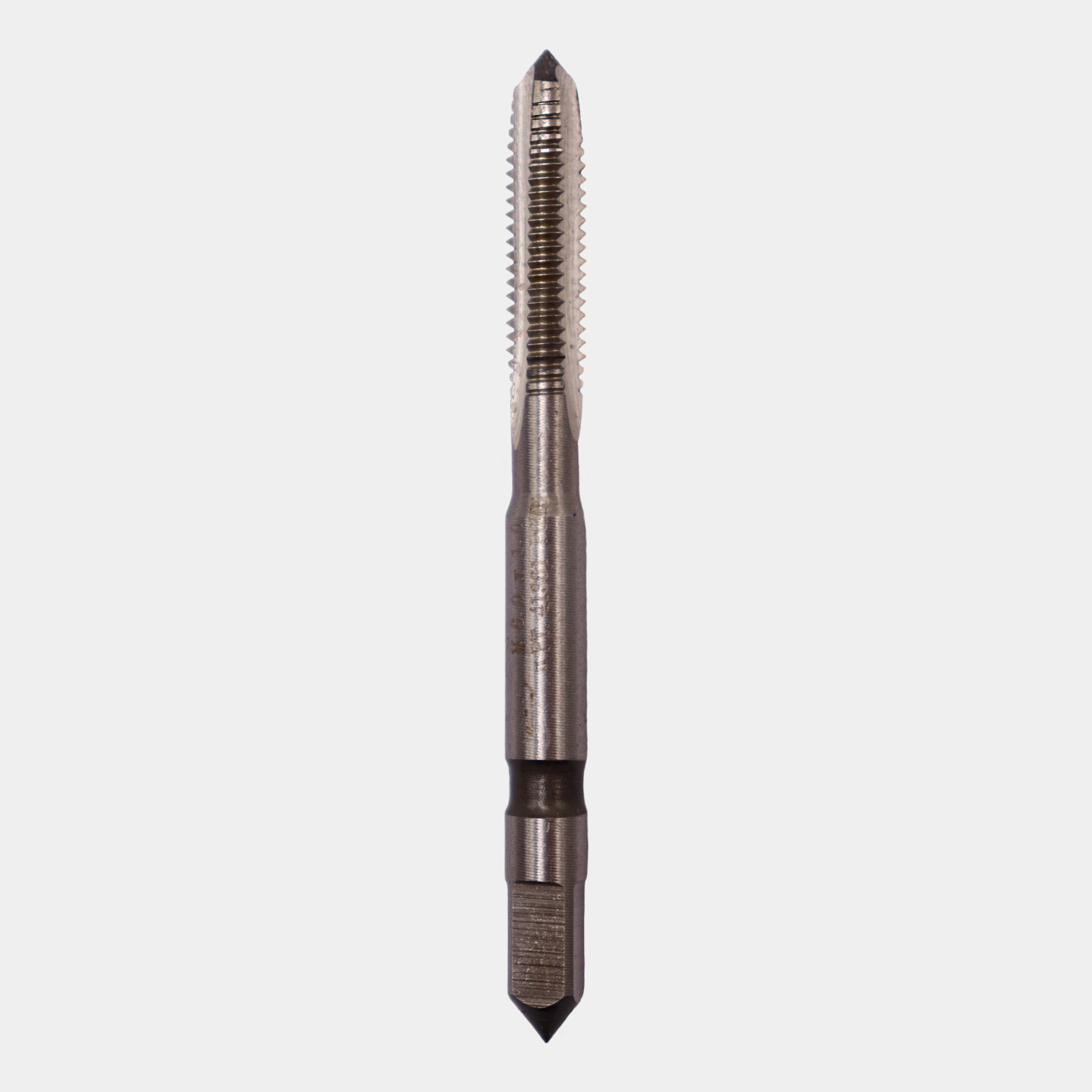

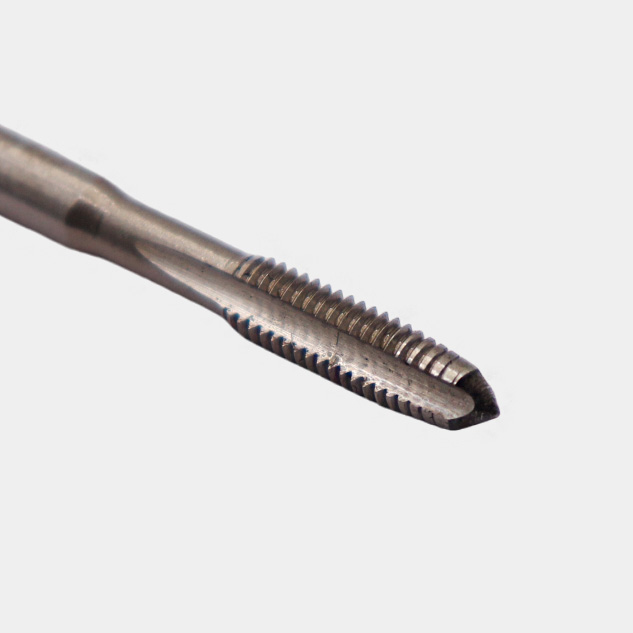

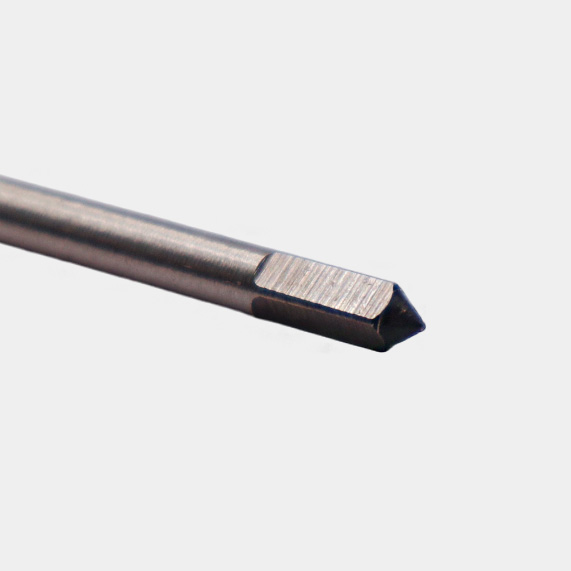

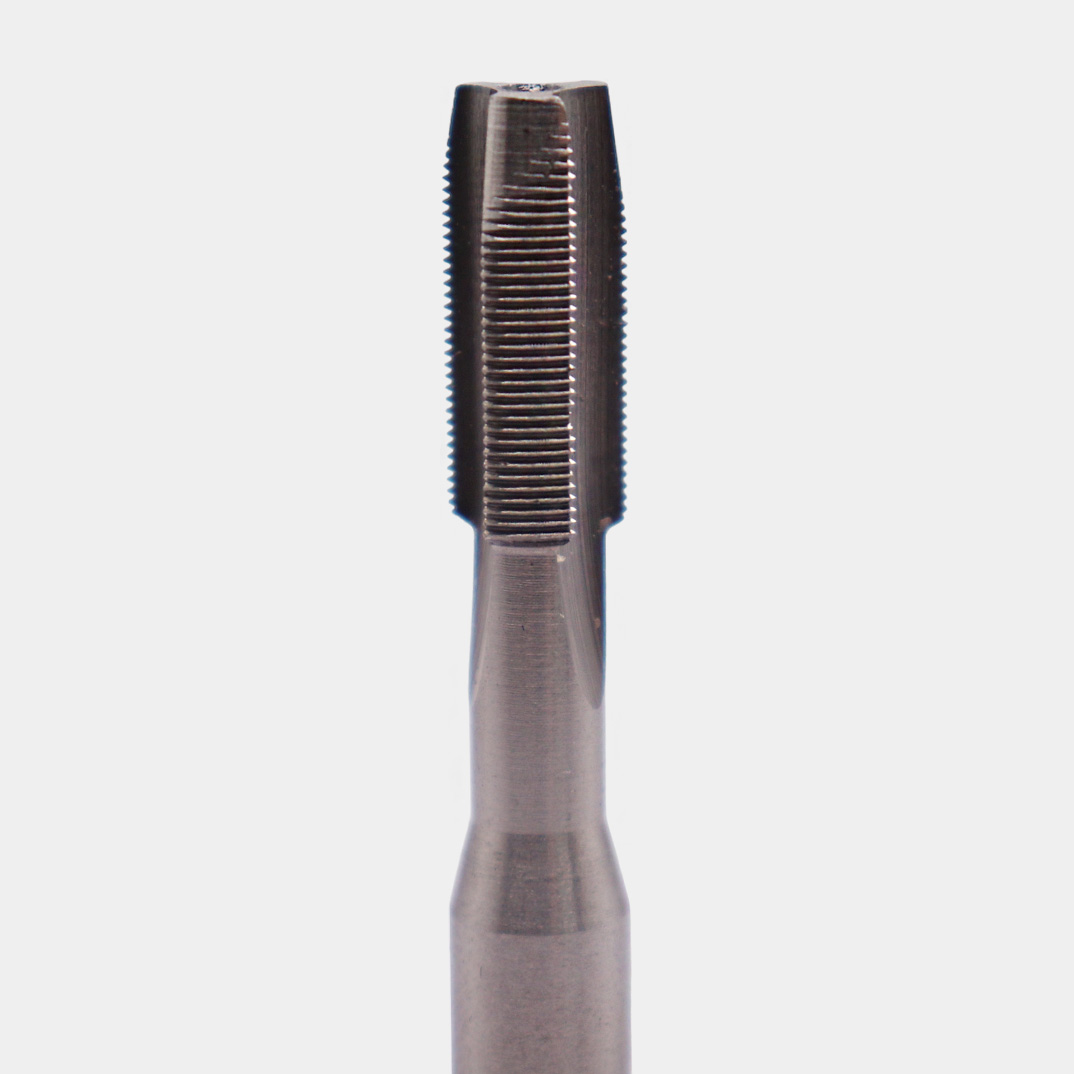

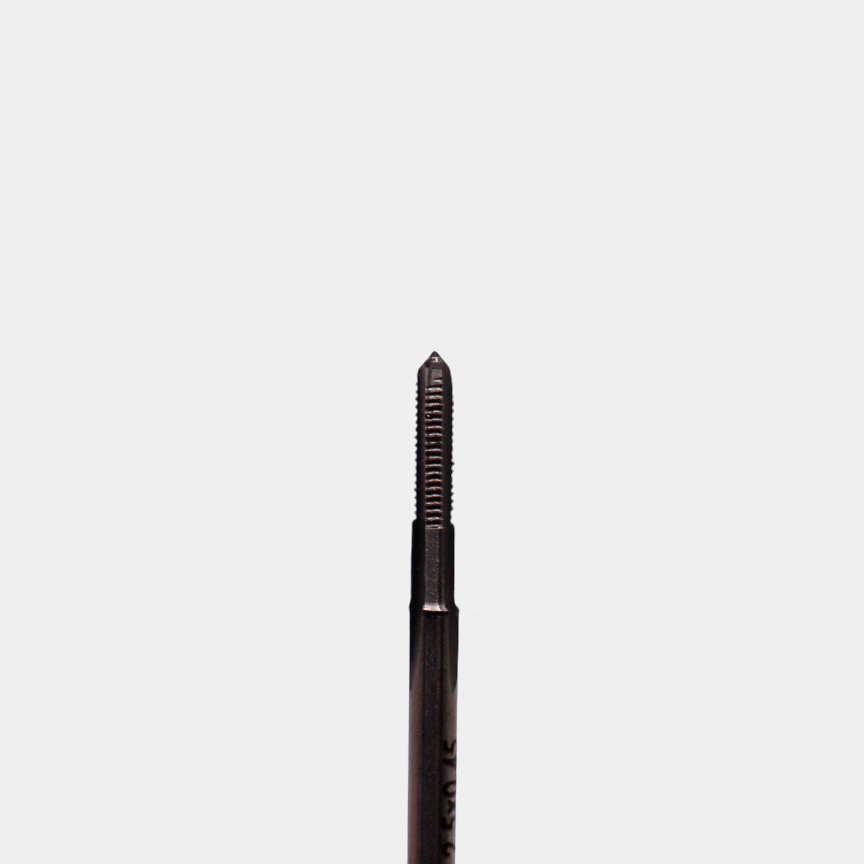

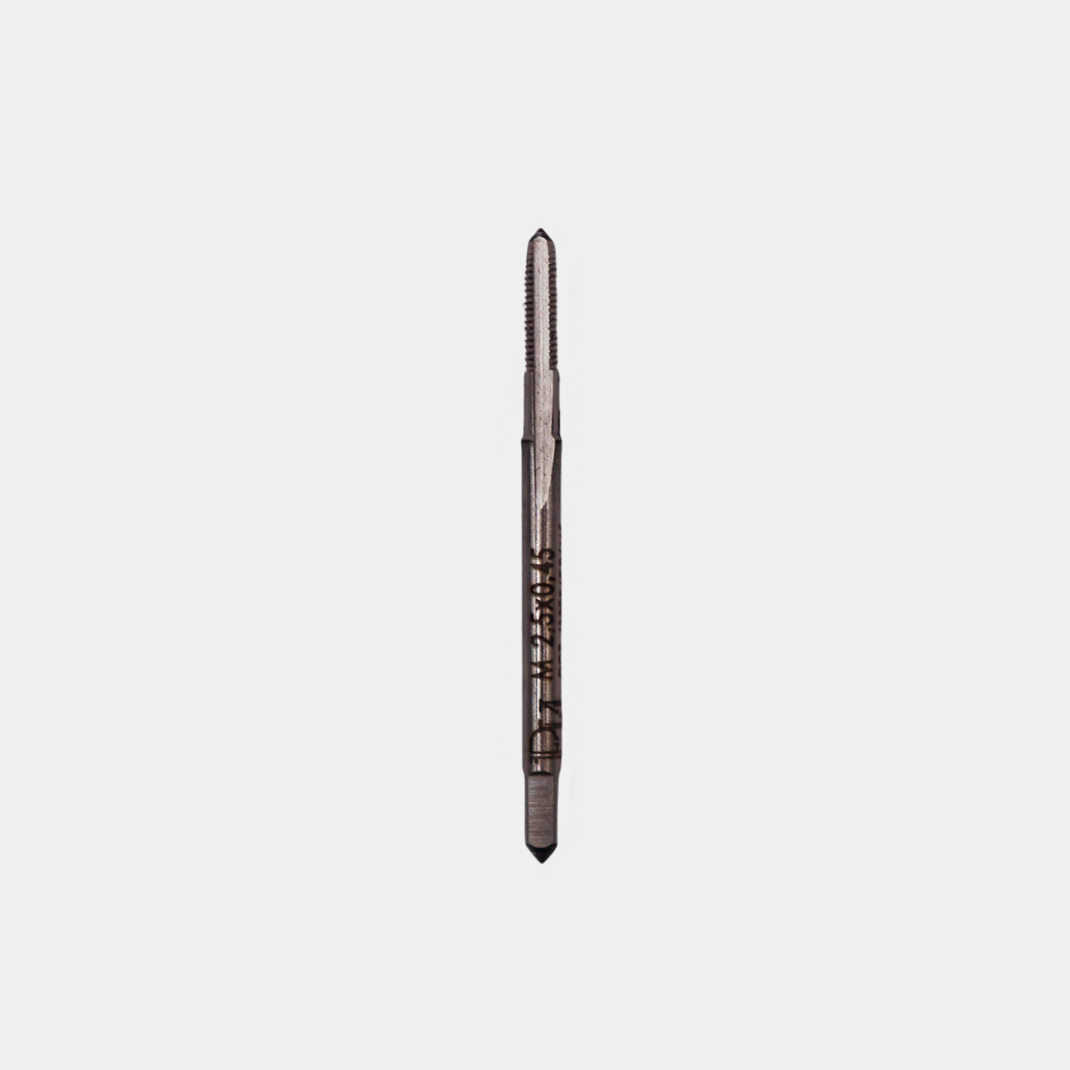

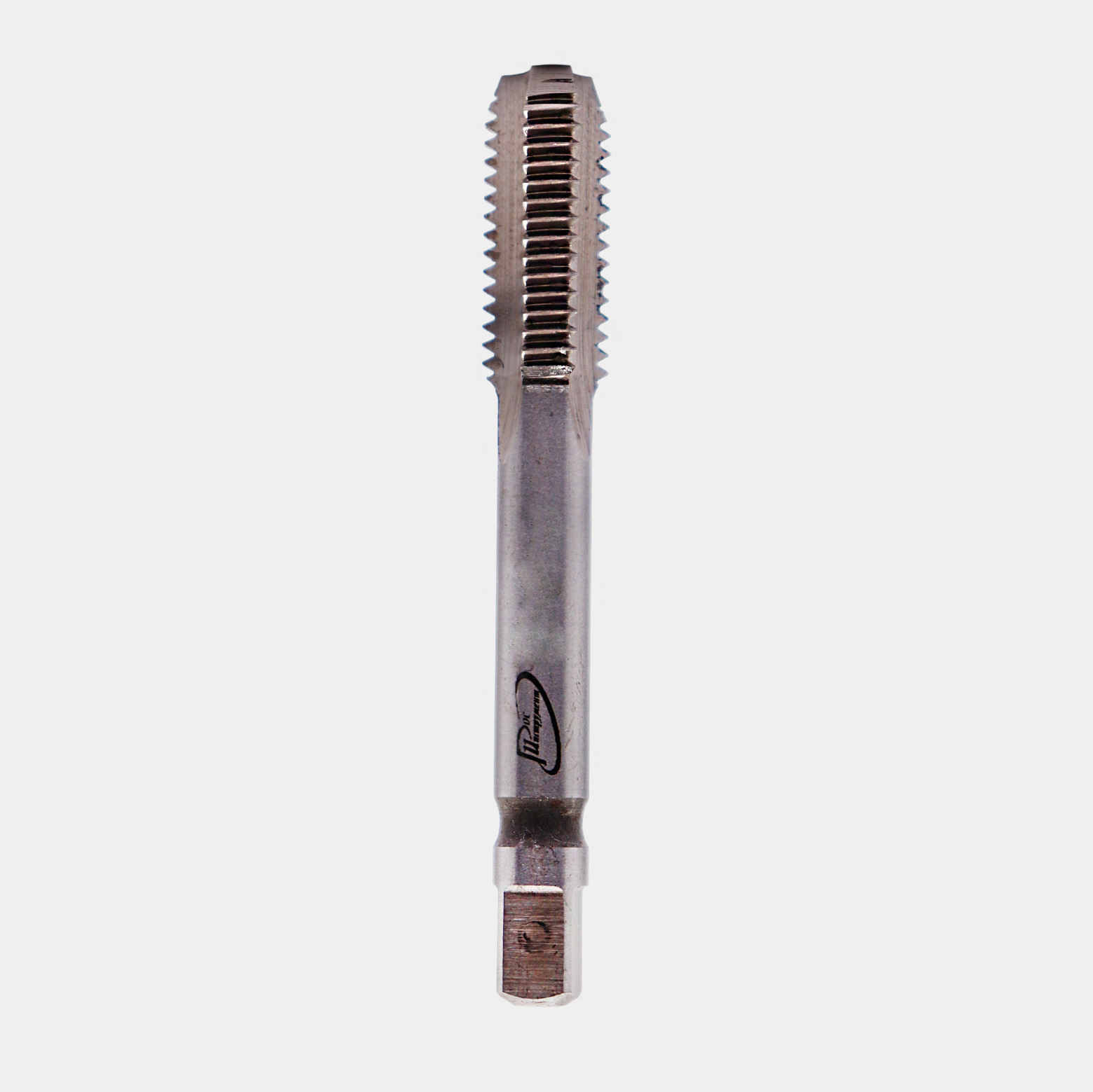

Машинно-ручные - универсальный метчик машинно ручной для сквозных отверстий может использоваться как вручную, так и на станках. Это самый распространенный тип, подходящий для ремонтных работ и мелкосерийного производства.
-
Машинные (гаечные) - машинные метчики для сквозных отверстий спроектированы для высокопроизводительной работы на станках. Они часто имеют удлиненный хвостовик и особую геометрию для работы на высоких скоростях, особенно при нарезании резьбы в гайках.
По исполнению: одиночные и комплектные
-
Одиночные метчики для чистового прохода - одиночный инструмент выполняет всю работу по формированию резьбы за один проход. Он требует точной подготовки отверстия и применяется для материалов, не склонных к сильной деформации.
-
Комплектные наборы (2-х и 3-х проходные) для черновой и чистовой резьбы - комплекты состоят из чернового, среднего и чистового метчиков, которые последовательно снимают металл. Такой подход снижает нагрузку на инструмент, повышает точность и качество резьбы, особенно при работе с вязкими или твердыми материалами.
По типу нарезаемой резьбы
-
Метрическая резьба (M) - самый распространенный тип резьбы с профилем в виде равностороннего треугольника. Основные параметры - диаметр и шаг в миллиметрах.
-
Дюймовая резьба (UNC, UNF) - стандарт, распространенный в США и Великобритании. UNC - для крупного шага, UNF - для мелкого. Размеры измеряются в дюймах и нитках на дюйм.
-
Трубная резьба (G) - используется для создания герметичных соединений в трубопроводах и фитингах. Имеет особый профиль и стандарт размеров.
Как правильно выбрать сквозной метчик: 4 ключевых критерия
Выбор правильного метчика для нарезания резьбы сквозного отверстия определяет срок службы инструмента и качество конечного изделия. Ошибка на этом этапе ведет к браку, простоям и дополнительным расходам.
Критерий №1: Материал обрабатываемой детали
-
Для конструкционных и углеродистых сталей - для этих распространенных материалов отлично подходят стандартные метчики из быстрорежущей стали Р6М5 (HSS). Они обеспечивают хороший баланс между производительностью и стоимостью.
-
Для нержавеющей стали и жаропрочных сплавов - требуется инструмент с повышенной термостойкостью. Оптимальным выбором будет машинный метчик из кобальтовой стали (HSS-Co) или твердого сплава с износостойким покрытием.
-
Для чугуна, алюминия и цветных металлов - для хрупкого чугуна важна геометрия, предотвращающая выкрашивание, а для вязкого алюминия - полированные канавки, снижающие налипание материала. Часто для этих целей используют специализированные метчики.
Критерий №2: Материал изготовления метчика и его покрытие
-
Быстрорежущая сталь (HSS, Р6М5, Р18) - это основа для большинства метчиков. Сталь Р6М5 является универсальным и самым распространенным вариантом. Р18 содержит больше вольфрама и обладает лучшей теплостойкостью.
-
Твердые сплавы (ВК8) - твердосплавные метчики применяются для обработки закаленных сталей, чугуна и абразивных материалов. Они хрупкие, но их износостойкость в разы выше, чем у HSS.
-
Значение покрытия (TiN, TiAlN) для стойкости инструмента - покрытие TiN (золотистого цвета) снижает трение и повышает износостойкость. Покрытие TiAlN (черного цвета) имеет более высокую твердость и термостойкость, что позволяет работать на повышенных скоростях и обрабатывать труднообрабатываемые материалы.
Критерий №3: Стандарт изготовления и класс точности (ГОСТ 3266-81, DIN 371/376)
Метчик для сквозных отверстий ГОСТ 3266-81 является основным стандартом в России для машинно-ручных метчиков. Стандарты DIN регламентируют европейские нормы. Класс точности определяет поле допуска резьбы и важен для ответственных соединений.
Критерий №4: Диаметр и шаг резьбы
Это базовые параметры, которые должны соответствовать конструкторской документации. Выбираются исходя из требуемых характеристик резьбового соединения. Полный ассортимент инструмента вы найдете в каталоге нашей компании.
Маркировка сквозных метчиков
Правильное чтение маркировки позволяет безошибочно идентифицировать инструмент и его назначение, избегая ошибок при выборе и применении.
Расшифровка стандартной маркировки по ГОСТ

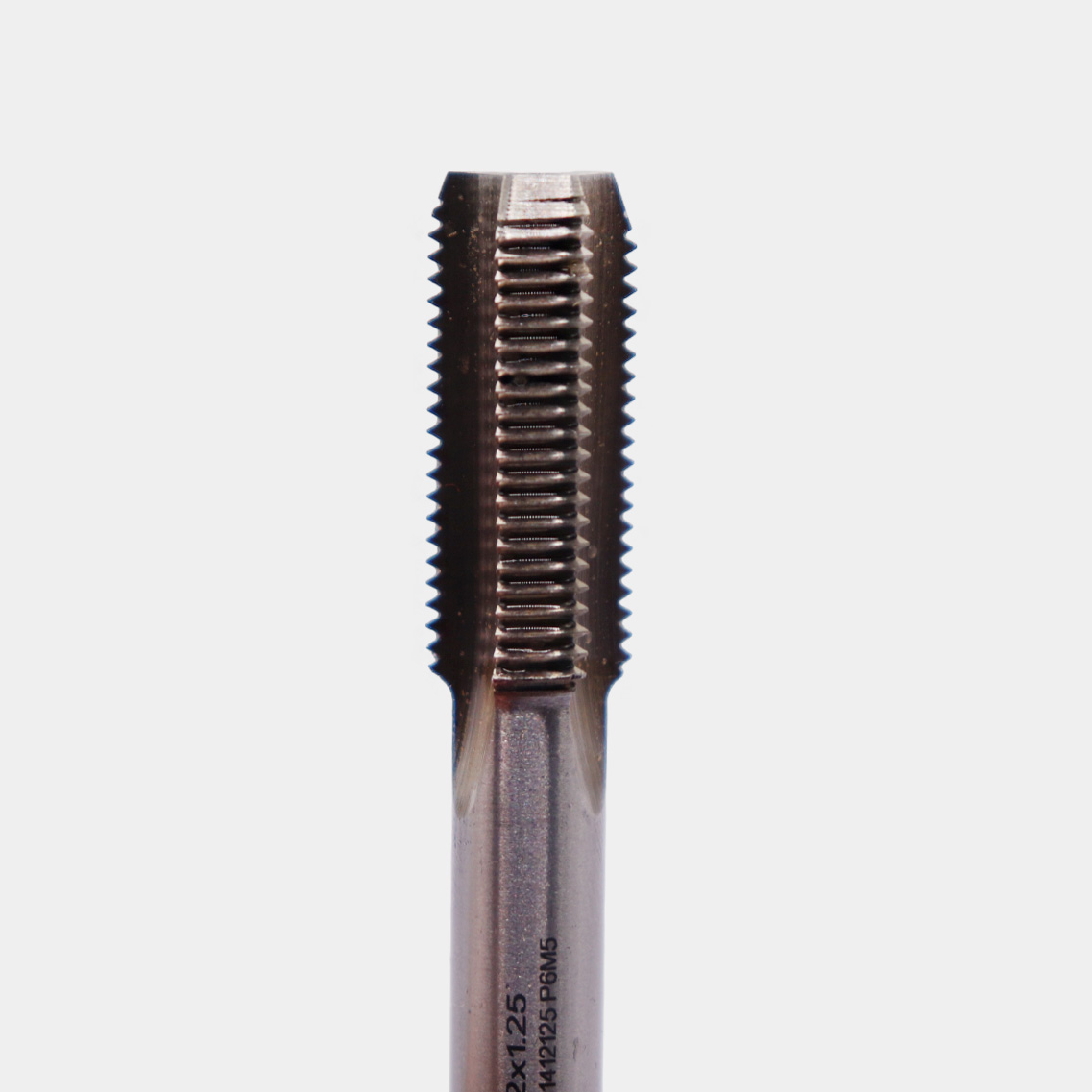

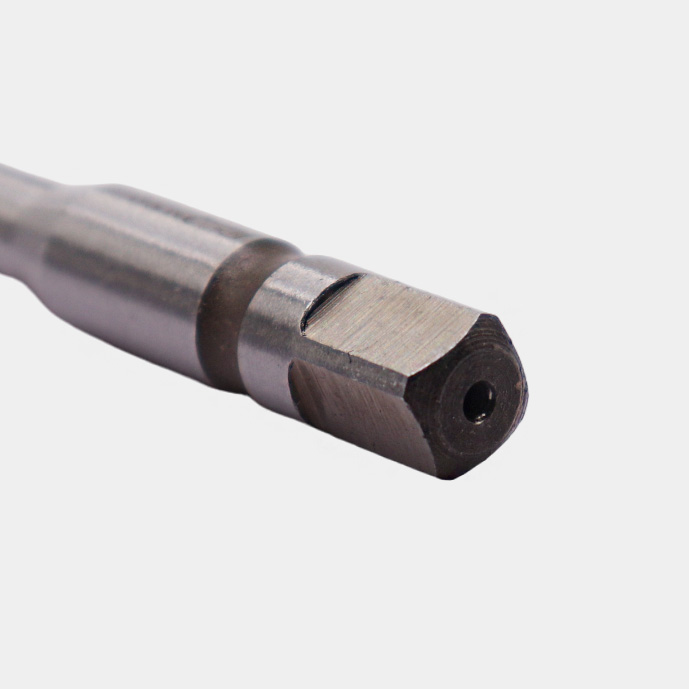

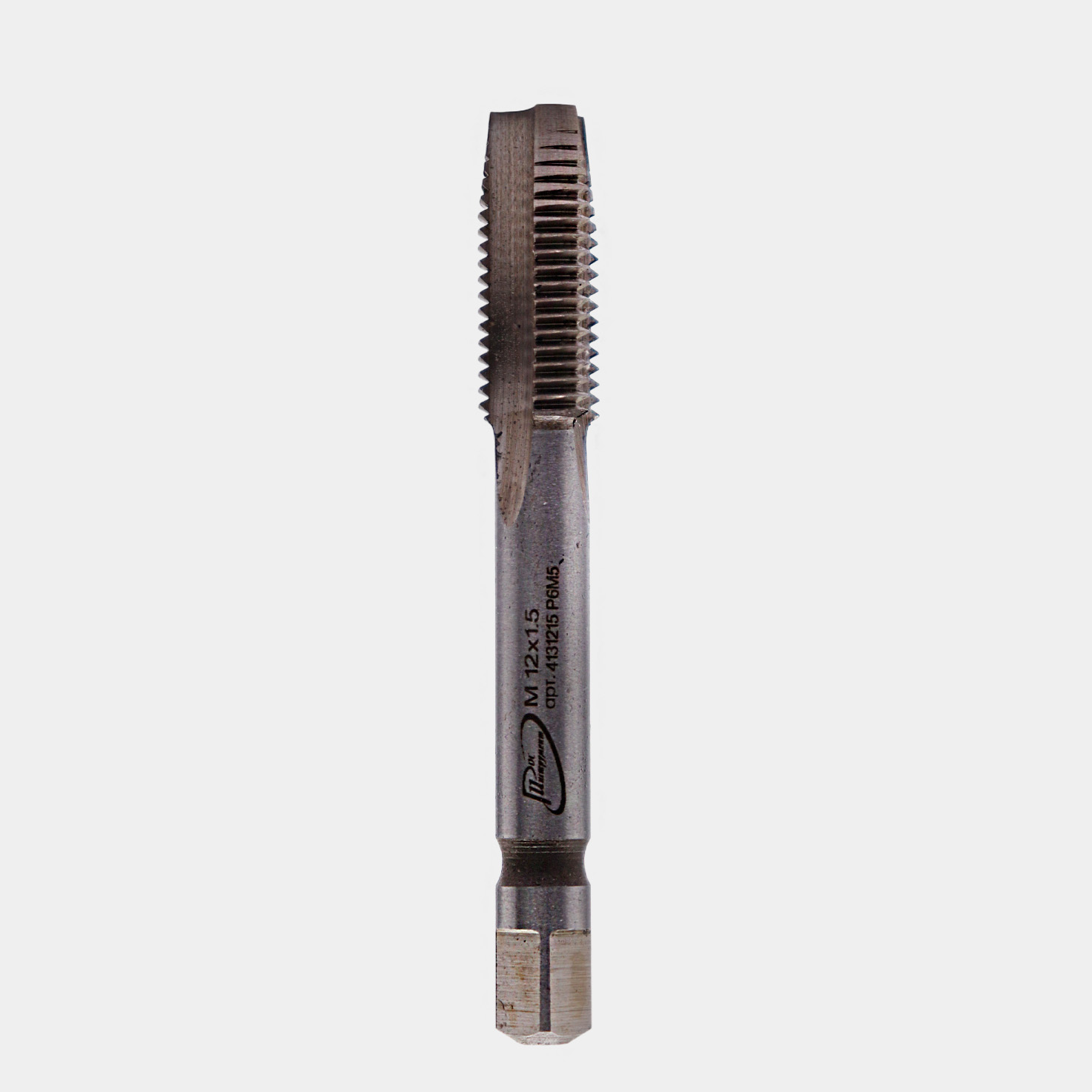

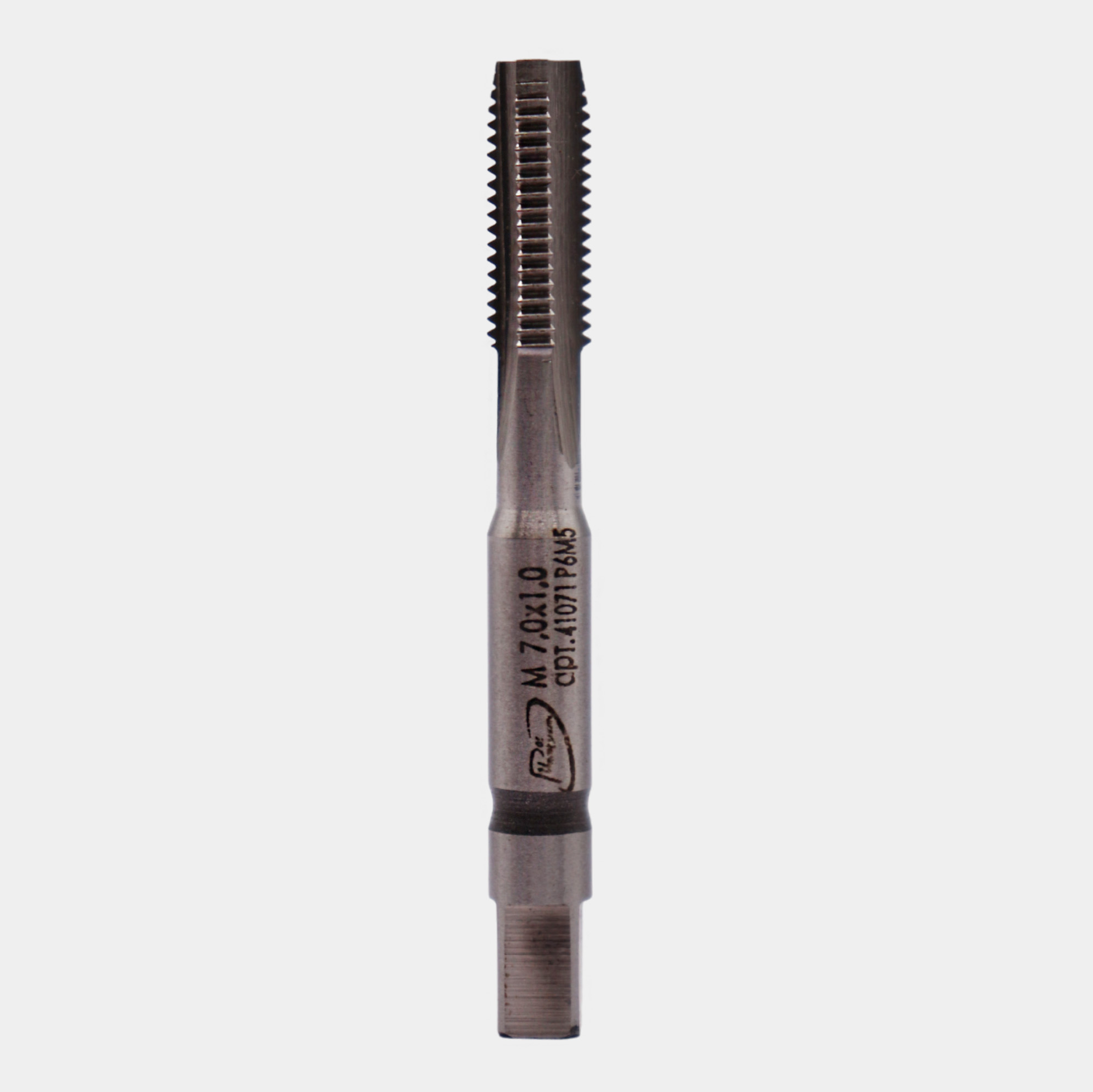

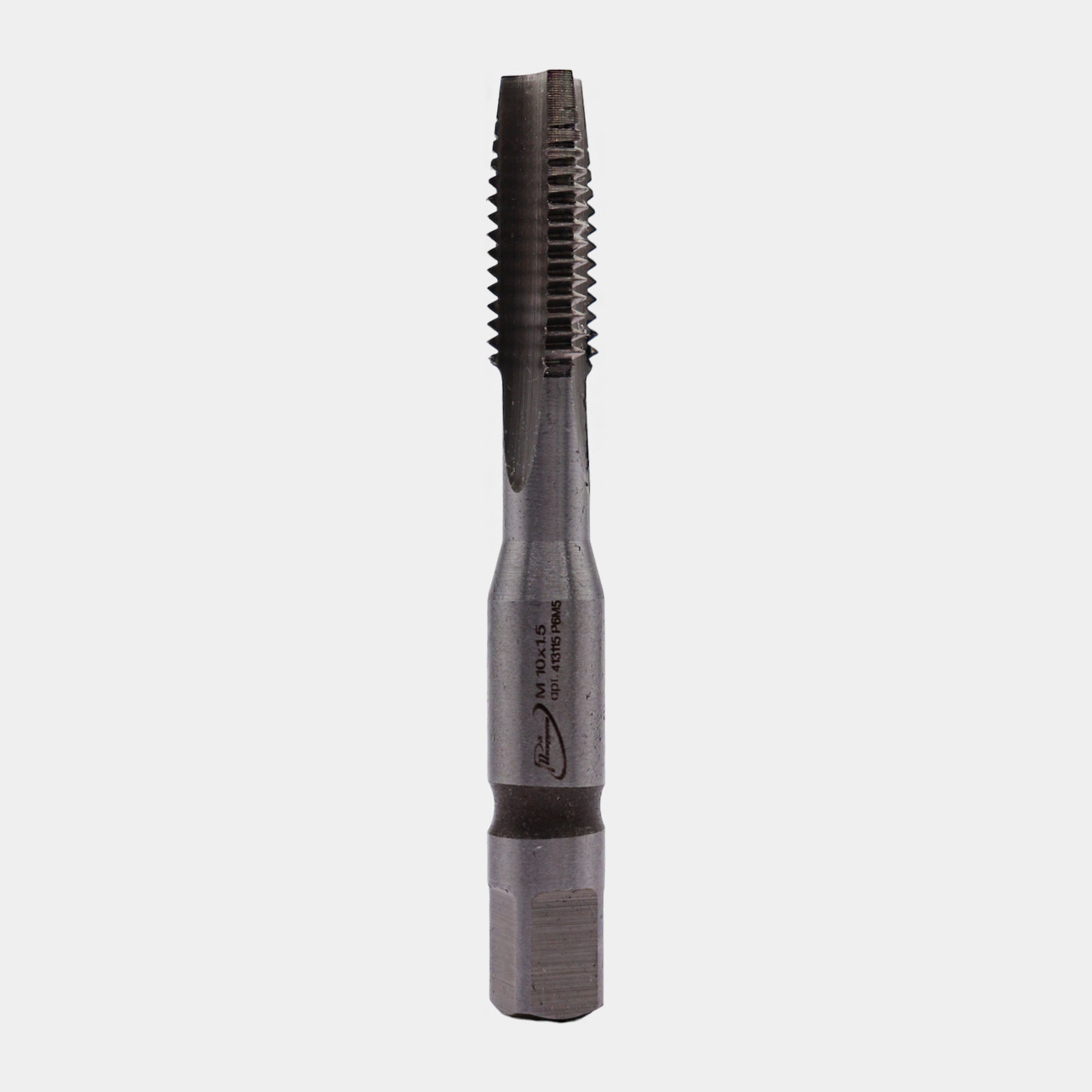

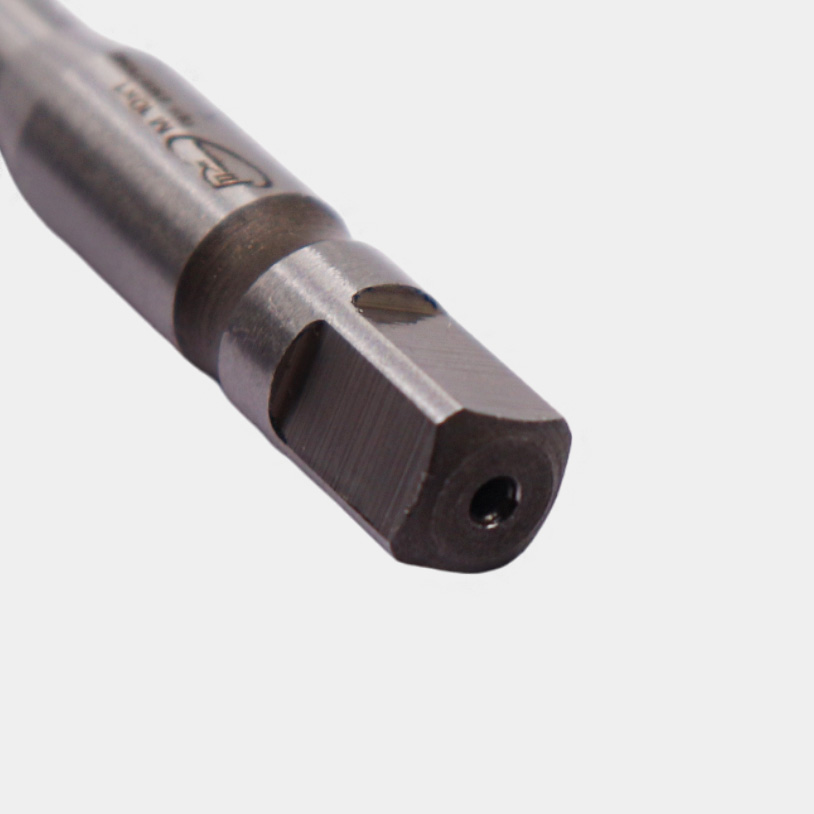

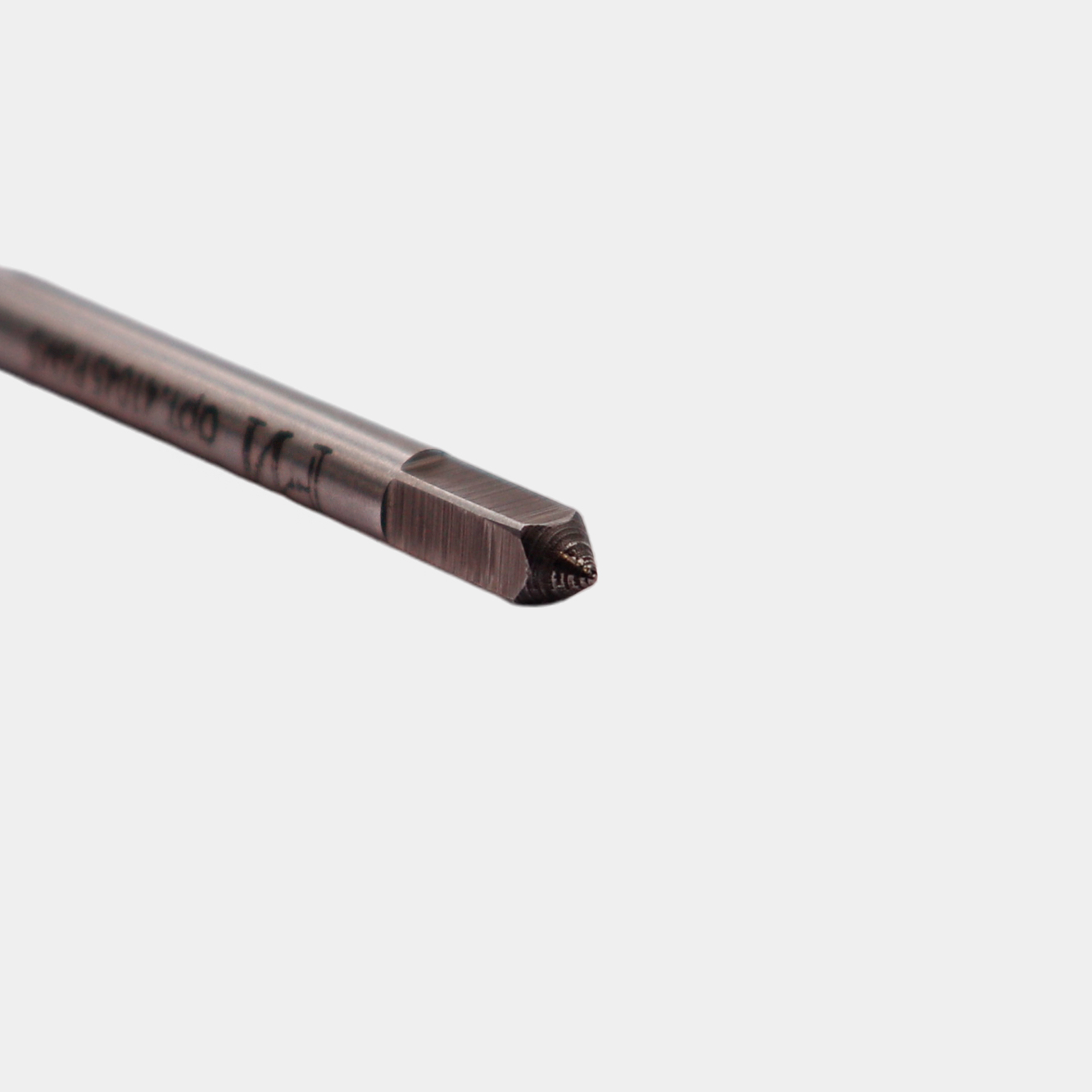

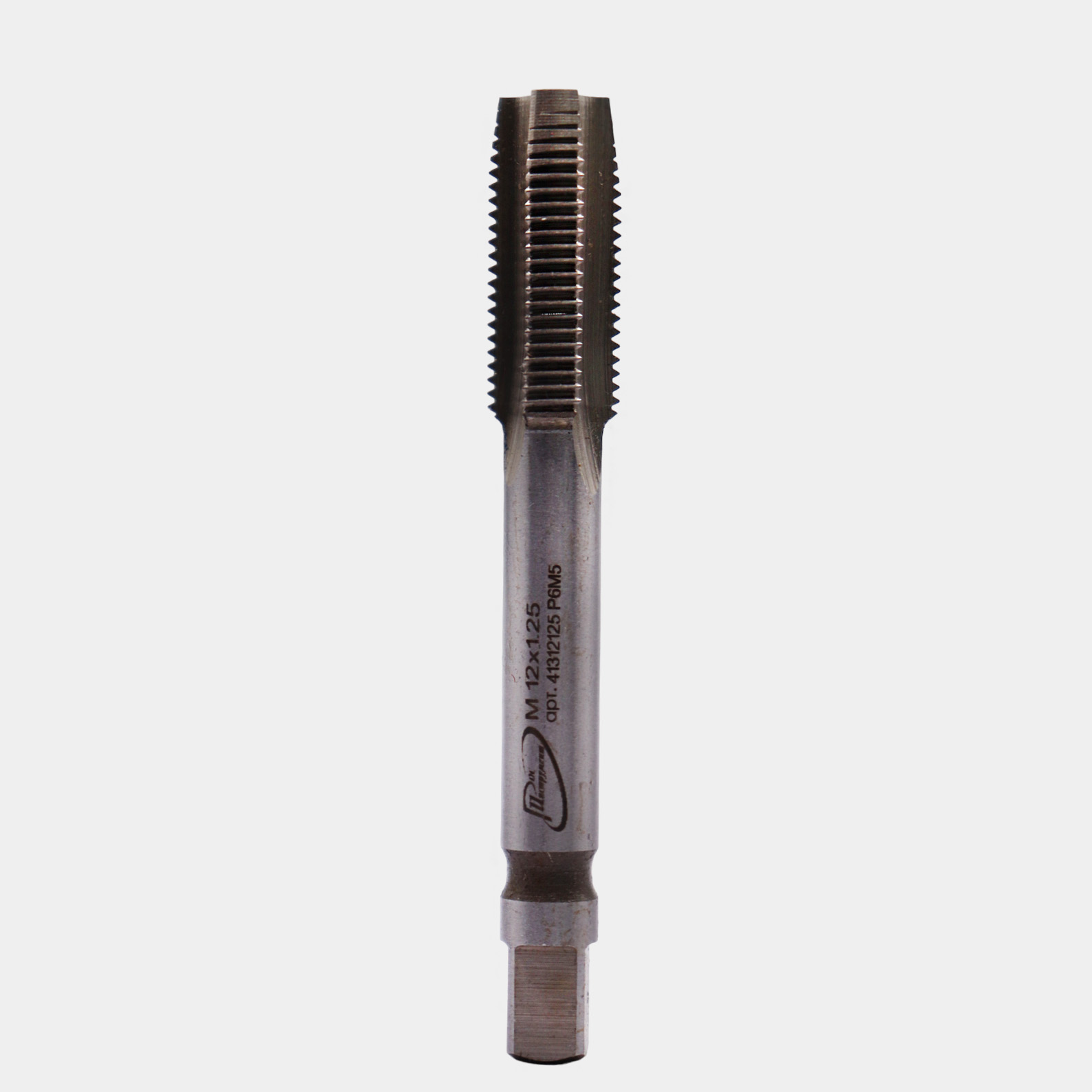

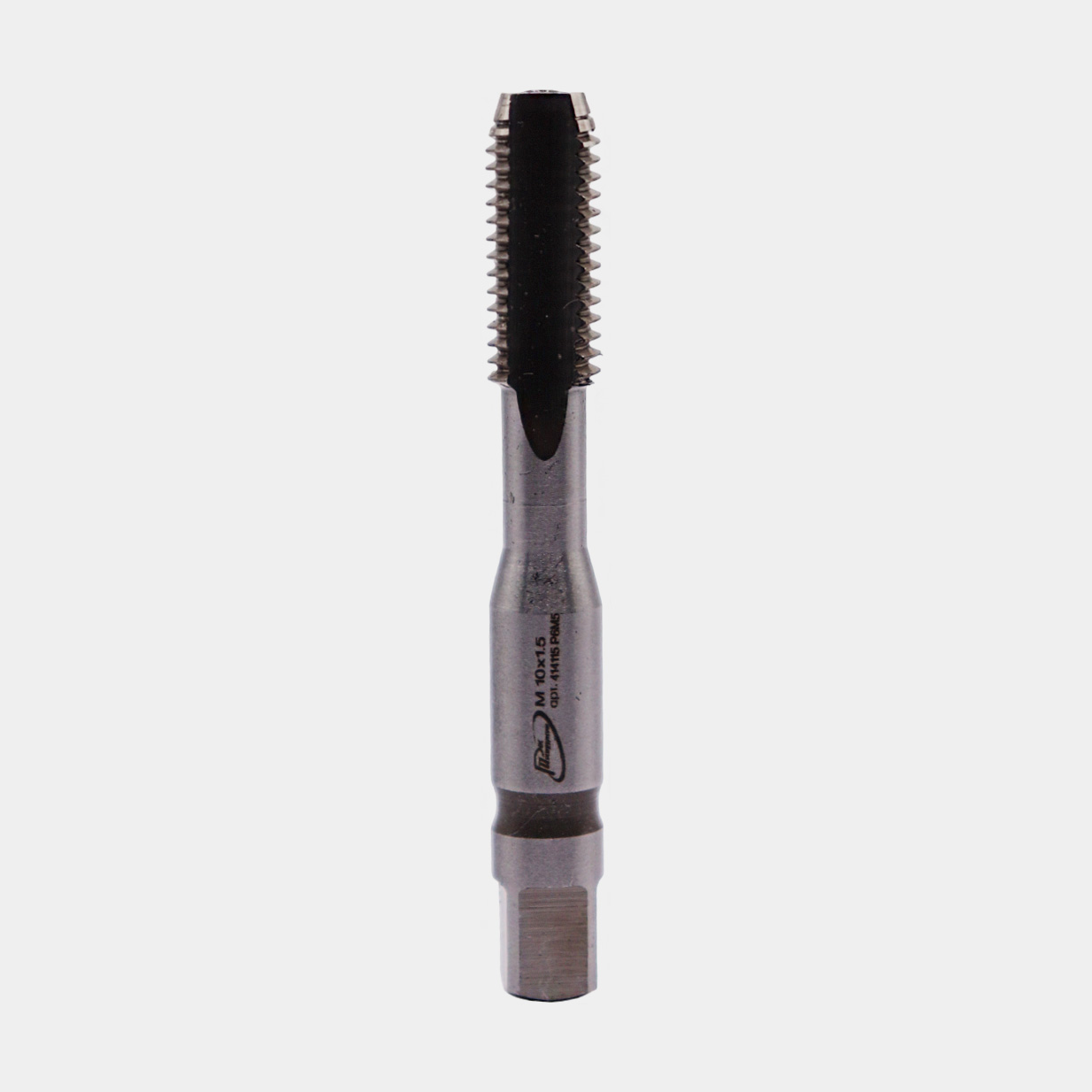

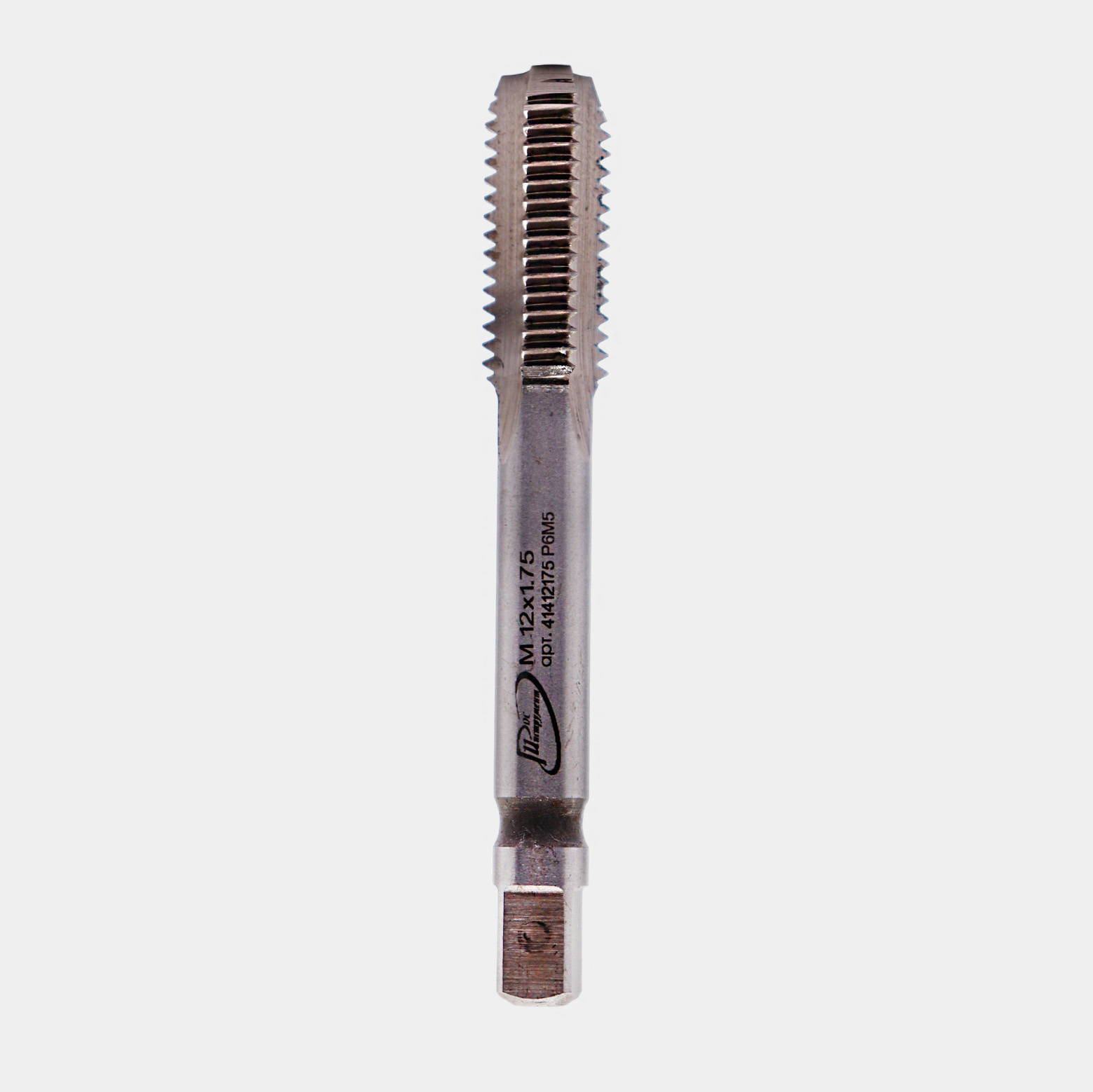

Маркировка обычно наносится на хвостовик инструмента. Она содержит всю ключевую информацию о его параметрах и производителе.
Обозначения типа резьбы, диаметра и шага

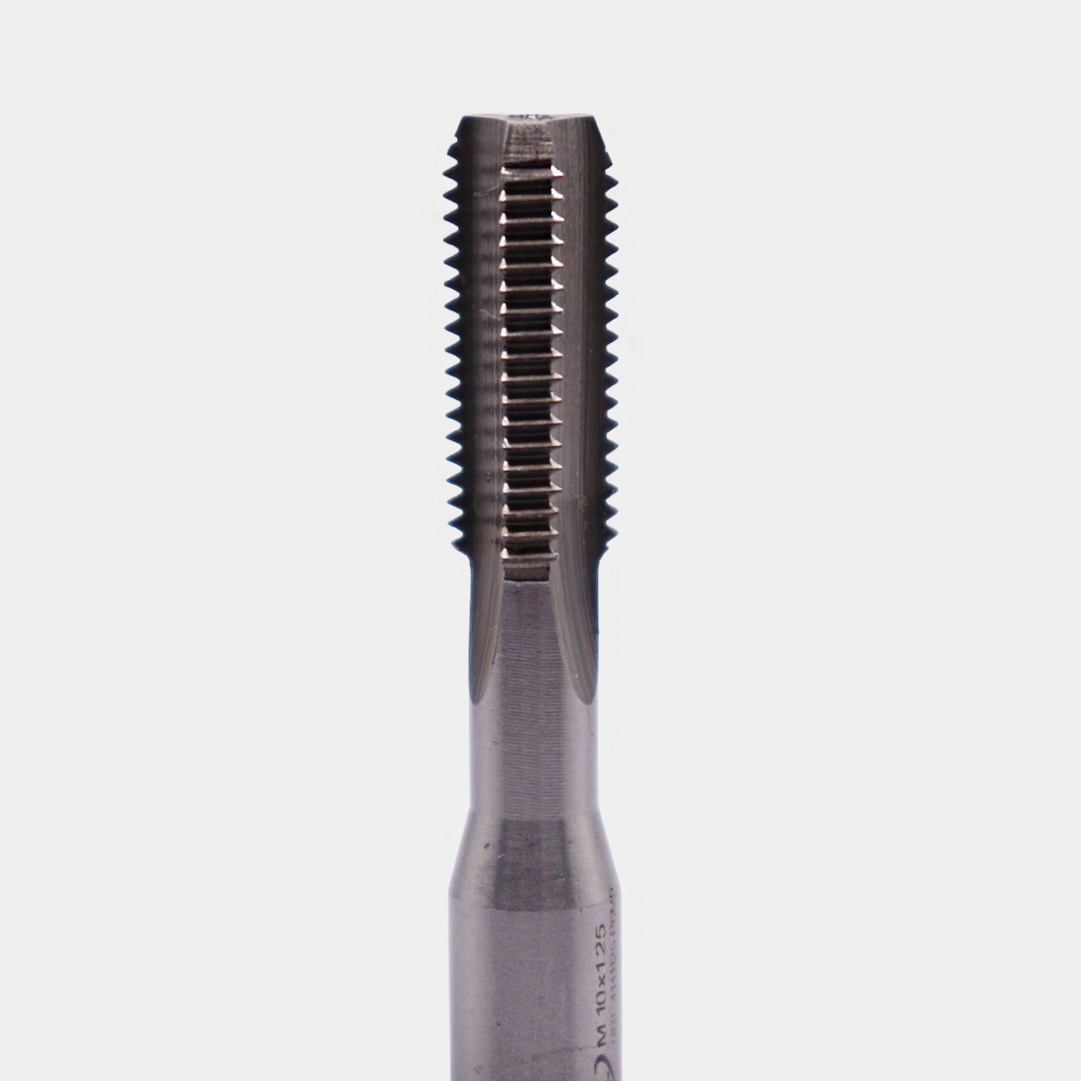

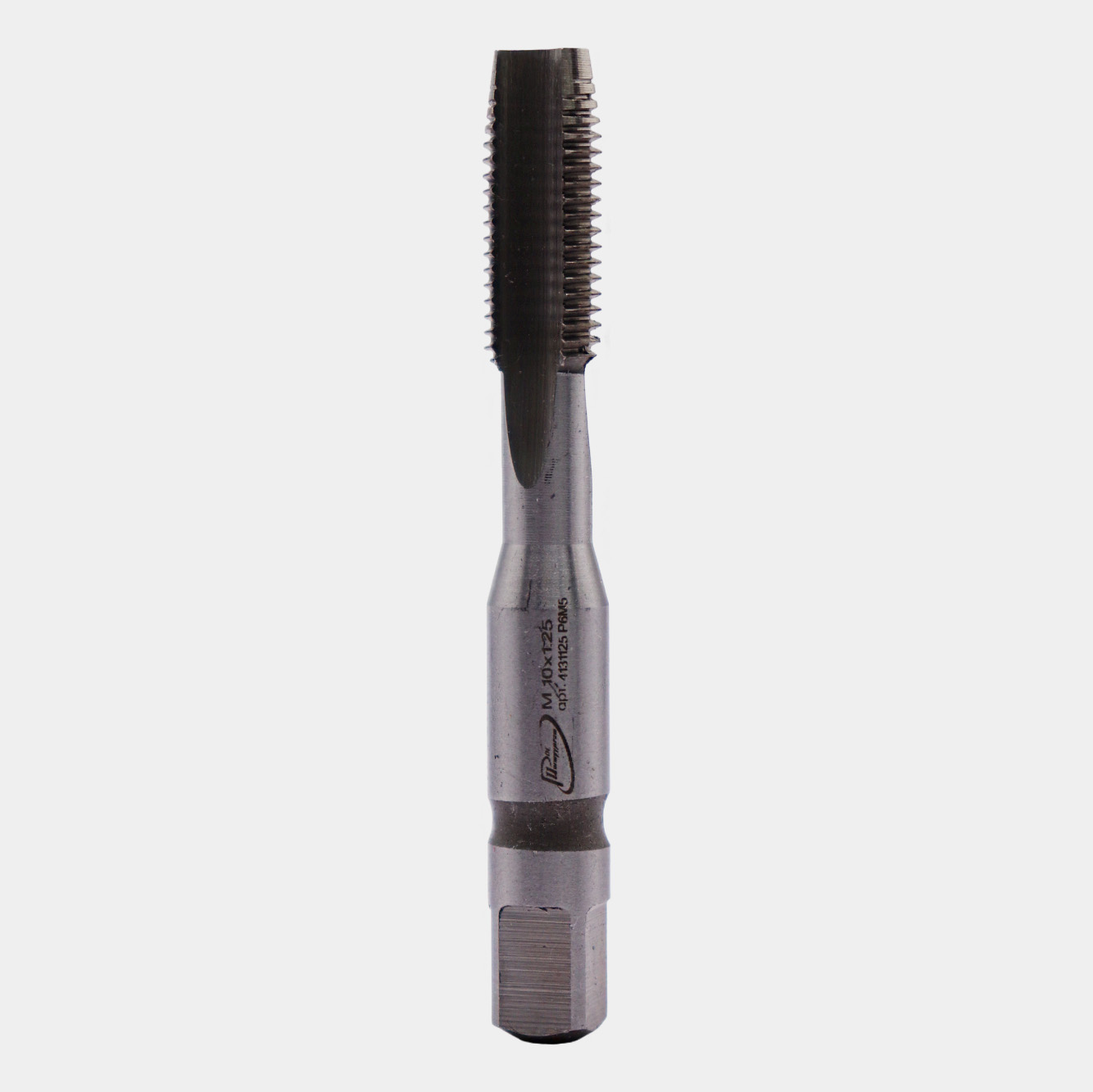

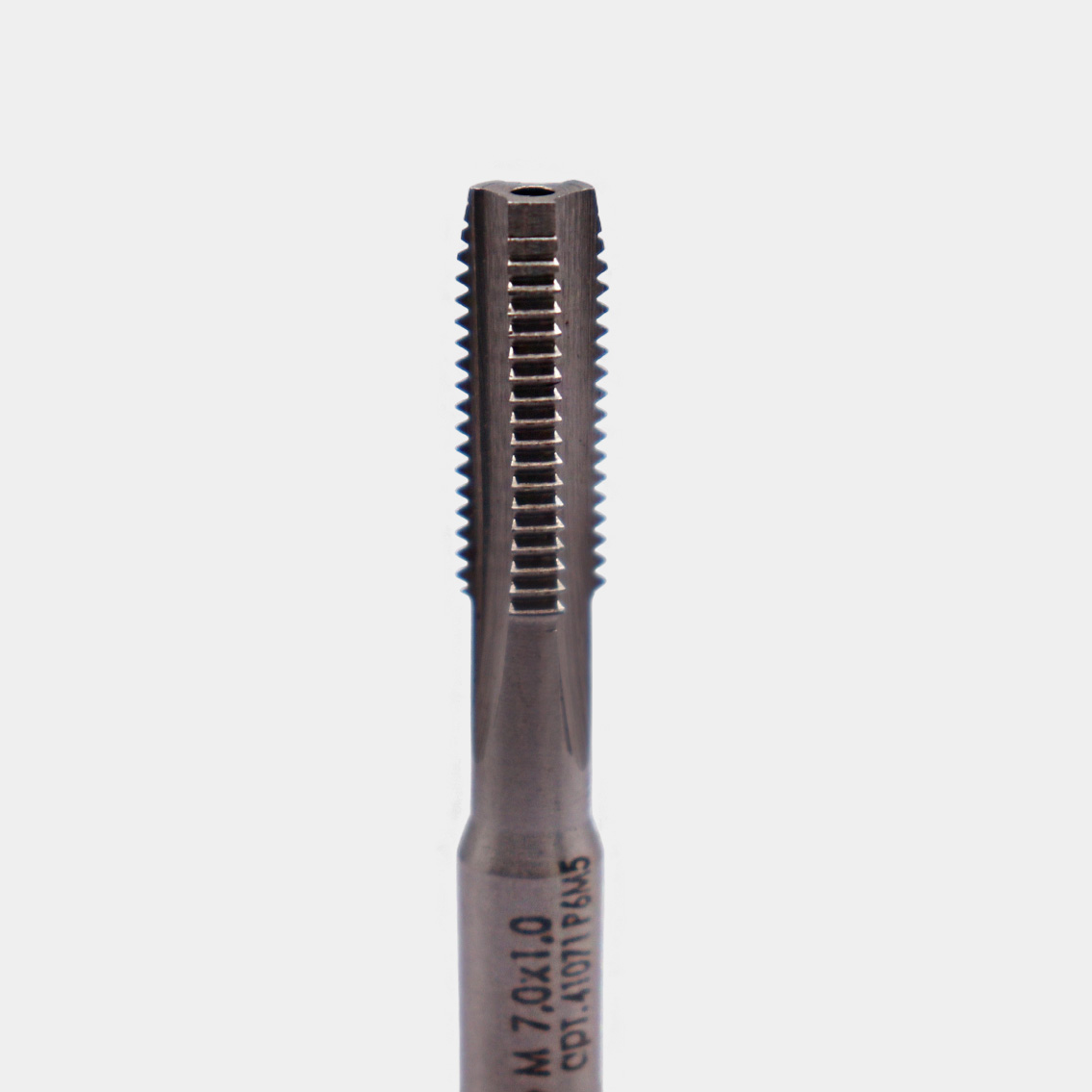

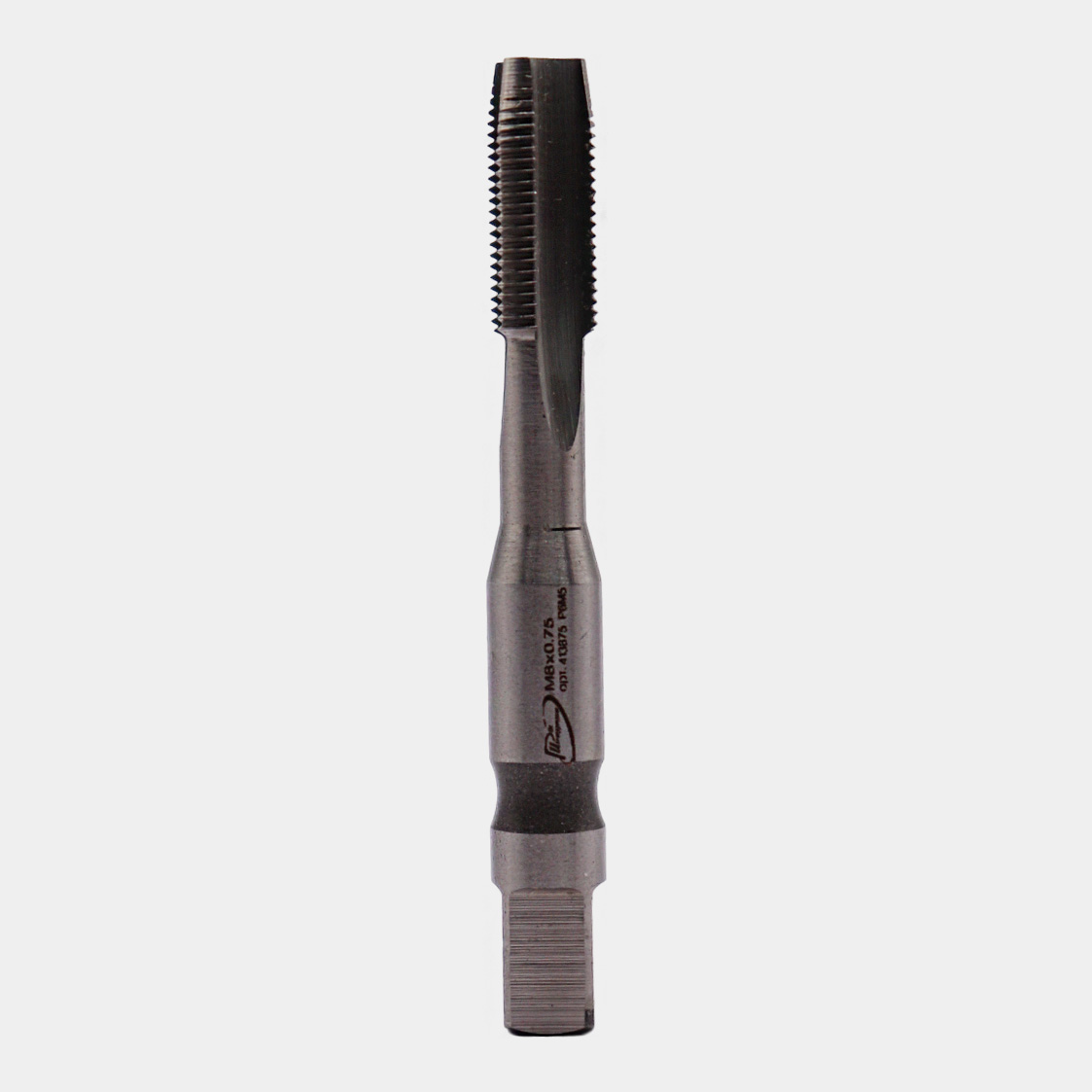

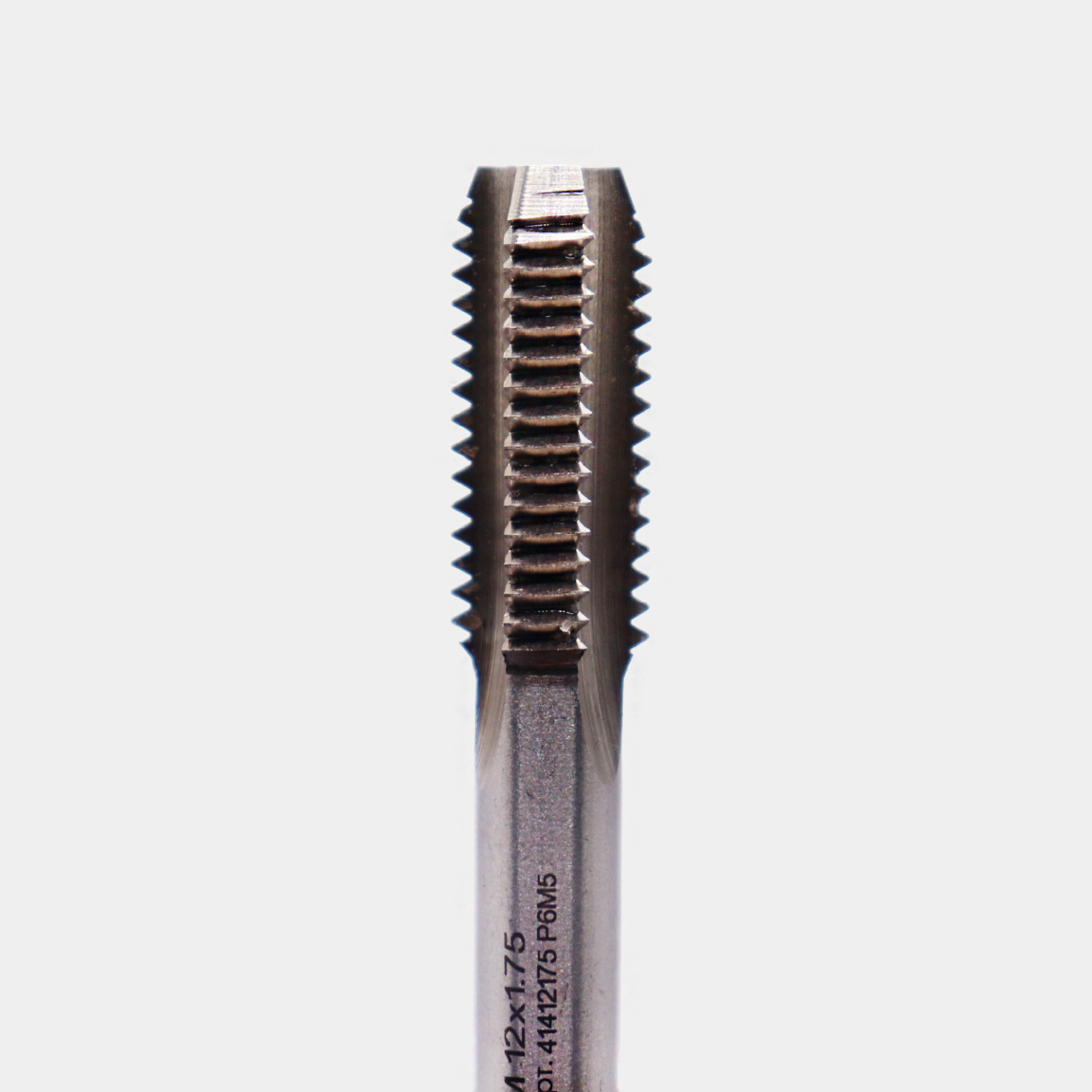

Например, маркировка "М10х1.25" означает: "М" - метрическая резьба, "10" - номинальный диаметр 10 мм, "1.25" - шаг 1.25 мм. Для резьбы с крупным шагом его значение может не указываться.
Маркировка материала и класса точности
Материал (например, Р6М5) и класс точности (например, 6H) также указываются на хвостовике. Иногда дополнительно маркируется направление резьбы (LH для левой).
Рекомендации по эксплуатации для максимального срока службы
Соблюдение технологии работы - залог долговечности инструмента и высокого качества продукции. Даже самый лучший метчик машинный сквозной можно сломать при небрежном использовании.
Правильная подготовка отверстия под нарезание резьбы
Перед началом работы убедитесь, что диаметр просверленного отверстия соответствует норме для выбранной резьбы. Обязательно снимите фаску для легкого захода.
Важность применения смазочно-охлаждающих жидкостей (СОЖ)
Применение СОЖ обязательно при обработке большинства сталей. Смазка снижает трение, охлаждает зону резания и помогает эвакуировать стружку, что кратно увеличивает стойкость инструмента. Для чугуна часто работают "на сухую" или с обдувом воздухом.
Контроль скорости резания и соосности
Скорость резания должна соответствовать рекомендациям для обрабатываемого материала и материала метчика. Важно обеспечить строгую соосность оси инструмента и оси отверстия, чтобы избежать боковых нагрузок и поломки. Узнать больше о продукции можно на главной странице.
Сопутствующие товары для качественного нарезания резьбы
Для выполнения резьбонарезных операций вам понадобится не только сам метчик, но и дополнительный инструмент и материалы.
Воротки и метчикодержатели
Для ручной работы необходимы воротки, обеспечивающие надежную фиксацию хвостовика и передачу крутящего момента. Для станков используются специальные резьбонарезные патроны.
Сверла для подготовки отверстий
Для подготовки отверстий требуются спиральные сверла соответствующего диаметра. Использование качественного сверла - первый шаг к получению точной резьбы.
Смазочно-охлаждающие жидкости и пасты
Специальные СОЖ и резьбонарезные пасты значительно облегчают процесс резания, улучшают чистоту поверхности и продлевают жизнь инструмента.
