За 20 лет работы в металлообработке я убедился: самые дорогие ошибки на производстве начинаются с копеечного инструмента. Поломка центровки диаметром 2 мм останавливает портальный фрезерный станок и ставит под угрозу заготовку стоимостью в сотни тысяч рублей. Центрование — базовая операция, но именно здесь технологи часто допускают фатальные просчеты при подборе геометрии. Как собственник компании «РосИнструмент», я ежедневно вижу заявки от заводов. В этой статье мы разберем сверла центровочные (ГОСТ 14952-75) не языком сухих справочников, а с позиции снижения стоимости владения инструментом (TCO) и предотвращения брака.
Краткий обзор: в чем отличие центровок А, В и R
- Тип А подходит только для деталей без многократной переустановки.
- Тип В защищает центровочное отверстие от забоин благодаря фаске 120°.
- Тип R (радиусный) — обязательный стандарт для тяжелых валов под термообработку (исключает концентраторы напряжений).
- Главная причина поломки тонких центровок — радиальное биение инструмента более 0.02 мм, а не «плохой металл».
Чтобы исключить риск простоя оборудования из-за некачественного металла режущей кромки, технологи рекомендуют использовать только сертифицированную оснастку от проверенных заводов. Если вам необходимо обновить инструментальный парк цеха, вы можете выбрать надежные центровочные сверла типов А, В и R (ГОСТ 14952-75) в нашем профильном каталоге. Правильно подобранный инструмент обеспечит идеальную соосность посадочного места, защитит базу от забоин и гарантированно отработает свой ресурс без внезапных поломок.
Геометрия центровочных сверл по ГОСТ 14952-75: назначение типов
Центровочное сверло ГОСТ 14952-75 выпускается в трех базовых исполнениях: А, В и R. Выбор конкретного типа диктуется массой детали, необходимостью последующей термообработки и логистикой внутри цеха.
Чтобы исключить путаницу при заказе, мы свели ключевые параметры в таблицу.
| Параметр | Тип А | Тип В | Тип R |
| Угол рабочей части | Угол 60 градусов | Угол 60° + угол 120 градусов | Радиусная форма |
| Предохранительная фаска | Отсутствует | Есть | Формируется радиусом |
| Основное назначение | Легкие детали, разовая установка | Тяжелые детали, частая транспортировка | Валы под закалку, высокие нагрузки |
| Риск скола кромки | Высокий при перекосах | Средний | Минимальный |

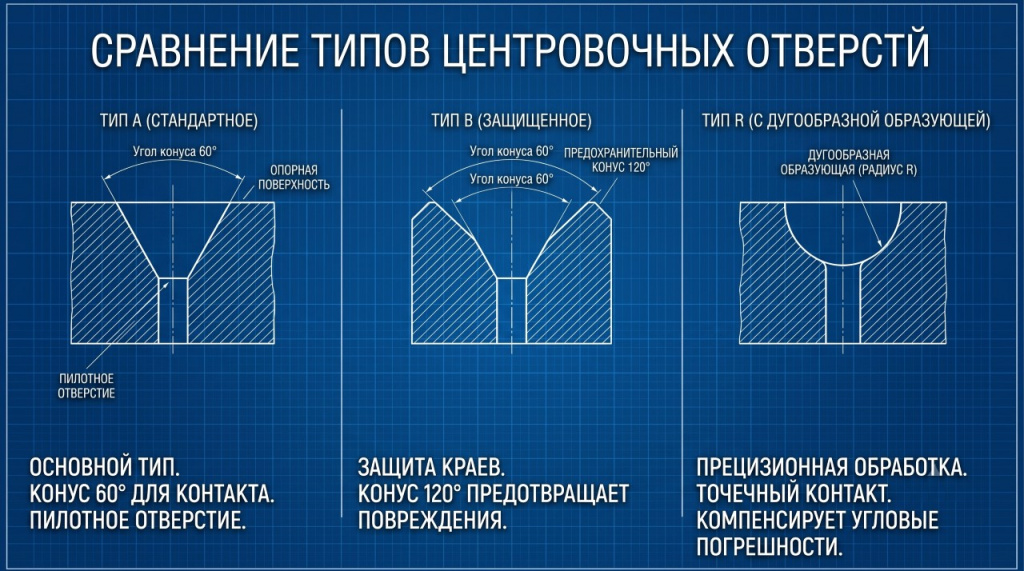

Инфографика: визуальное отличие профилей центровочных отверстий.
Сверло центровочное тип А: классическое исполнение
Сверло центровочное тип А формирует стандартное конусное углубление 60°. Инструмент лишен защитной фаски. Применяется исключительно в тех случаях, когда центровочное отверстие не будет подвергаться внешним ударам, либо деталь обрабатывается за одну установку. Если вы снимете деталь со станка и бросите в цеховую тару, края отверстия 60° легко сомнутся. При повторной установке в центра база будет нарушена.
Сверло центровочное тип В: защита фаски от забоин
Сверло центровочное тип B решает проблему повреждения баз. Оно формирует двойной конус: рабочий 60° и защитный 120°. Центровочное сверло с предохранительным конусом утапливает рабочую базу вглубь торца заготовки.
Простая аналогия: это как бампер на автомобиле. Если стропальщик при зацепе тяжелого вала краном ударит крюком по торцу детали, забоина останется на фаске 120°, а рабочий конус 60° останется целым. Задняя бабка станка встанет идеально точно.
Радиусные центровочные сверла тип R для тяжелых валов
Центровочные сверла тип R имеют дугообразную (радиусную) образующую режущей кромки. Зачем это нужно? При токарной обработке тяжелых легированных заготовок и последующей закалке, острые углы конуса становятся концентраторами напряжений. Деталь может лопнуть прямо в печи. Радиусная форма распределяет нагрузку равномерно — подобно тому, как арочный свод в архитектуре выдерживает вес здания лучше, чем прямой потолок.
Почему на нержавейке ломаются центровочные сверла из Р6М5
Выбор материала сверла (HSS или твердый сплав) и контроль соосности шпинделя напрямую определяют, отработает инструмент смену или сломается на первой детали.
Специалисты «РосИнструмента» регулярно сталкиваются с ситуацией: завод закупает стандартное сверло центровочное двустороннее из стали Р6М5 (быстрорежущая сталь) и пытается засверливать титан или вязкую нержавеющую сталь на высоких оборотах. Итог закономерен — перегрев, налипание стружки на режущую кромку и поломка носика.
Быстрорез (HSS) отлично работает по конструкционным сталям (Ст20, 45, 40Х). Однако для жаропрочных сплавов требуется твердосплавный инструмент со специальным покрытием (например, TiAlN) и измененной геометрией стружечной канавки. Твердый сплав выдерживает нагрев, но требует идеальной жесткости.
Совет эксперта (А.С. Шестопалов):

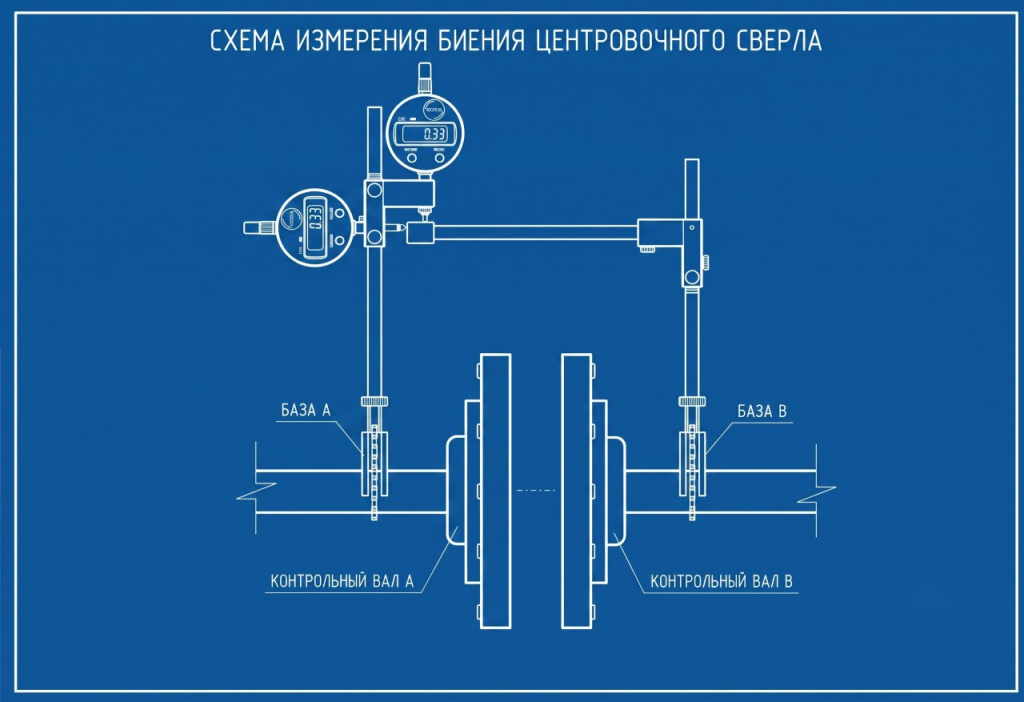

Прежде чем писать рекламацию поставщику на «хрупкие сверла», проверьте соосность револьверной головы и шпинделя индикатором (ИРБ). Радиальное биение заготовки или инструментального блока более 0,02 мм гарантированно сломает твердосплавную центровку диаметром 2 мм. В 90% случаев причина поломки кроется в механике станка, а не в качестве металла.
Радиальное биение инструмента более 0.02 мм — главная причина мгновенной поломки твердосплавной центровки.
Последствия поломки центровочного сверла в ЧПУ
Экономия 100 рублей на покупке дешевого ноунейм-инструмента оборачивается убытками от 15 000 рублей за каждый час простоя станка с ЧПУ.
Давайте посчитаем TCO (совокупную стоимость владения) на реальном примере. Снабженец купил партию дешевых сверл, сэкономив 5000 рублей бюджету. На ночной смене у оператора ломается центровка, оставляя твердосплавный «заломыш» внутри торца вала.
Считаем убытки завода:
- Стоимость самой центровки: ~300 руб.
- Простой токарно-фрезерного центра: минимум 2 часа (вызов наладчика, смена инструмента, перепривязка). При стоимости станко-часа 3000 руб. = 6000 руб.
- Извлечение осколка: выбивать твердый сплав пробойником нельзя — испортите торец. Требуется электроэрозионное выжигание на отдельном станке. Это еще 3-4 часа работы и логистика внутри цеха = ~10 000 руб.
- Риск списания заготовки в брак: от 50 000 до 1 000 000 руб.
Вывод очевиден: выбор центровочного сверла должен базироваться на предсказуемости его ресурса.
Правила центрования заготовок: режимы резания, жесткость и СОЖ
Правильное центрование заготовок на токарном станке требует монолитной жесткости системы СПИД, обильной подачи СОЖ и строго рассчитанной подачи на оборот.
Металлообработка — это всегда компромисс между скоростью и стойкостью. Чтобы инструмент работал предсказуемо, соблюдайте четыре технологических стандарта:
- Скорость резания для центровочного сверла: Рассчитывается строго по диаметру рабочей (тонкой) части, а не по хвостовику. Для быстрореза (Р6М5) по стали 45 держите скорость 20-25 м/мин. Для твердого сплава — 60-80 м/мин. Завышение оборотов мгновенно сжигает уголки кромки.
- Подача: Работайте с подачей 0.02–0.05 мм/об для малых диаметров. Избегайте ручной подачи на универсальных станках "рывками" — это приводит к выкрашиванию.

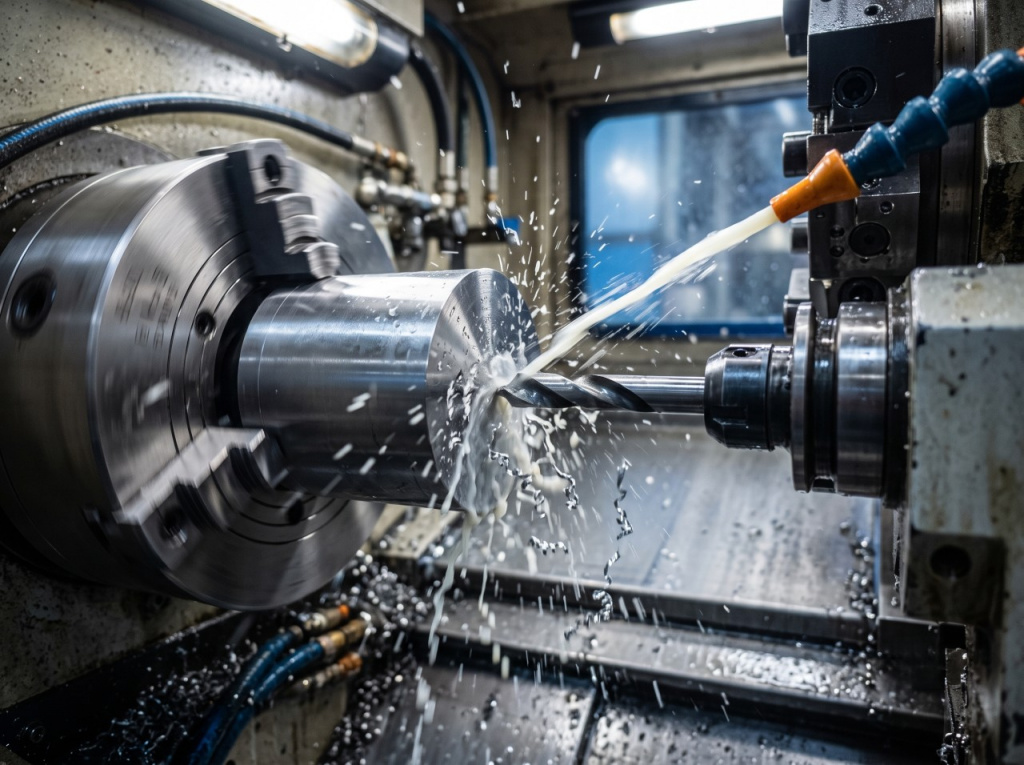

- Охлаждение (СОЖ): Стружечная канавка центровки очень узкая. Подача СОЖ должна быть направлена точно в зону резания под давлением, чтобы вымывать стружку. Работа "всухую" по стали недопустима.
- Жесткость базирования: При токарной обработке длинных деталей, центровочное отверстие — это база. Если вращающийся центр вставлен в разбитое отверстие, деталь получит эллипсность по всей длине.
Обильная подача СОЖ под давлением строго обязательна для вымывания стружки из узких канавок сверла.
Частые вопросы технологов и снабженцев
Для чего нужно центровочное сверло в принципе, если можно засверлиться обычным коротким сверлом?
Стандартное спиральное сверло имеет слишком длинную рабочую часть и недостаточную жесткость. При касании детали оно отклоняется, нарушая соосность. Центровка имеет жесткий утолщенный хвостовик и короткую рабочую зону, что гарантирует точное базирование отверстия строго по оси вращения.
В чем главное отличие центровочного сверла тип А от тип В?
В наличии дополнительной режущей кромки, формирующей защитную фаску 120 градусов на торце детали. Тип А делает только рабочий конус 60°, тип В — конус 60° и фаску 120° за один проход.
Какой угол заточки центровочного сверла считается правильным?
Угол рабочей части всегда равен 60° (соответствует углу конуса станочного центра). Угол при вершине предварительного сверления (самого носика) обычно составляет 118-120°, как у стандартных спиральных сверл по металлу.
Как избежать поломки носика при правильных режимах?
Обязательно торцуйте заготовку перед центрованием. Если центровка врезается в косой или неровный рез (например, после ленточнопильного станка), боковое усилие мгновенно отламывает тонкую рабочую часть.
Мы не продаем инструмент «лишь бы подешевле». Мы поставляем решения для бесперебойной работы вашего производства. Если вашему цеху требуются центровочные сверла с предсказуемым ресурсом, соответствующие строгим допускам ГОСТ — пришлите заявку в отдел продаж «РосИнструмент». Мы гарантируем наличие на складе и оперативную отгрузку.
