Выбор червячной фрезы - это ответственная техническая задача. Ошибка в подборе инструмента ведет к прямым убыткам: простою дорогостоящего оборудования, браку целой партии деталей и срыву производственных сроков. Этот материал создан, чтобы стать вашим надежным руководством в мире зубонарезного инструмента. Здесь собрана вся необходимая информация для принятия взвешенного решения, которое обеспечит бесперебойную работу вашего предприятия и высокое качество конечной продукции.
Что такое червячная фреза и для чего она нужна на производстве?
Червячная фреза - это специализированный режущий инструмент, применяемый для нарезания зубьев на цилиндрических заготовках. Основная сфера ее использования - производство зубчатых колес, шлицевых валов и звездочек цепных передач. Инструмент работает по методу обката, обеспечивая высокую точность и производительность процесса.
Принцип работы заключается в том, что вращающаяся фреза и заготовка синхронно движутся, формируя на поверхности детали зубья с эвольвентным профилем. Этот профиль является стандартом для большинства зубчатых передач, так как он обеспечивает плавное и постоянное передаточное отношение. Использование качественного инструмента, изготовленного по стандарту, является залогом долговечности и надежности любого механизма, от редуктора станка до коробки передач автомобиля.
Классификация фрез: разбираемся в маркировке как эксперт
Для правильного выбора инструмента необходимо понимать его классификацию. Червячные фрезы различаются по назначению, конструкции и классу точности, что напрямую влияет на их применение и стоимость.
По назначению
- Черновые фрезы используются для предварительного, грубого нарезания зубьев. Их задача - снять основной объем металла.
- Чистовые фрезы применяются для финишной обработки. Они формируют окончательный профиль зуба и обеспечивают требуемую шероховатость поверхности.
- Прецизионные (особо точные) фрезы - это инструмент для задач, где требуется максимальная точность размеров и формы зубчатых колес.
По конструкции
- Цельные фрезы изготавливаются из одного куска металла, обычно из быстрорежущей стали. Это самый распространенный тип.
- Сборные фрезы имеют корпус, на котором крепятся режущие пластины из твердосплавных материалов. Такая конструкция позволяет менять изношенные пластины, а не весь инструмент.
- Однозаходные и многозаходные фрезы. Количество заходов червяка на фрезе влияет на производительность. Многозаходные фрезы работают быстрее, но однозаходные обеспечивают более высокую точность обработки.
По классу точности и ГОСТ 9324-80
Настоящий стандарт ГОСТ 9324-80 распространяется на все типы червячных фрез для нарезания зубчатых колес. Он регламентирует основные размеры, технические требования и классы точности. Для снабженца и технолога понимание этих классов критически важно.

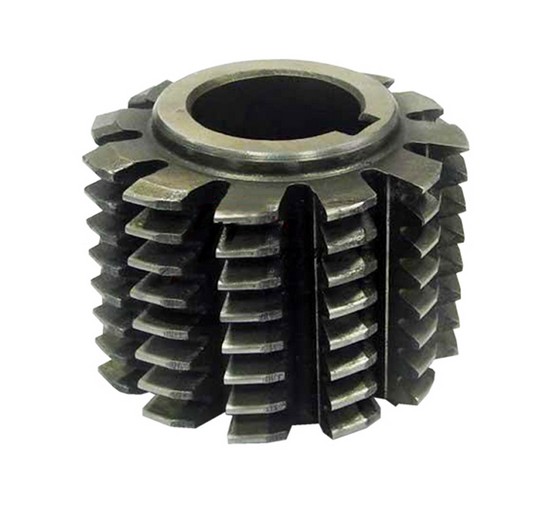

Червячная фреза — точность и мощность.
|
Класс точности |
Обозначение |
Применение и ценность для производства |
|
Особо высокий |
АА |
Изготовление эталонных и высокоточных колес. Гарантирует минимальные погрешности, снижает шум и вибрацию в готовом узле. |
|
Высокий |
А |
Производство ответственных передач, где важна точность зацепления. Обеспечивает долгий срок службы механизма. |
|
Средний |
В |
Наиболее распространенный класс для общемашиностроительных нужд. Оптимальное соотношение цены и качества для большинства задач. |
|
Нормальный |
С |
Используется для неответственных передач, где допуски на изготовление зубьев шире. |
Совет эксперта:
Экономия на классе точности фрезы часто приводит к несоизмеримо большим затратам в будущем. Использование фрезы класса 'C' там, где требуется класс 'A', может привести к быстрому износу всей зубчатой передачи и дорогостоящему ремонту оборудования. Всегда соотносите требования чертежа с параметрами инструмента. Это прямая инвестиция в надежность вашей продукции.
Правильный выбор червячной фрезы начинается с внимательного изучения чертежа и параметров детали.
Как выбрать идеальную червячную фрезу
Процесс подбора сводится к трем последовательным шагам, основанным на анализе технической документации и производственной задачи.
Определяем задачу
Перед тем как открыть каталог, необходимо знать точные параметры операции:
- Материал заготовки: сталь, чугун, бронза. От этого зависит выбор материала самой фрезы (например, Р6М5 или Р6М5К5).
- Тип нарезаемых зубьев: прямобочным или эвольвентным профилем.
- Требуемая обработка: черновая или чистовая.
Читаем чертеж детали
Вся ключевая информация для выбора фрезы содержится в чертеже зубчатого колеса или шлицевого вала:
- Модуль (m): основной параметр, характеризующий размер зуба. Модули червячных фрез стандартизированы. Фреза и нарезаемое колесо должны иметь одинаковый модуль.
- Угол зацепления (α): стандартный угол составляет 20 градусов.
- Класс точности будущего колеса.
Выбираем инструмент по каталогу
Имея на руках все параметры, можно переходить к выбору. В каталоге вы ищете фрезу, соответствующую по модулю, углу зацепления, классу точности и исполнению.
Подбор зуборезного инструмента требует внимания к деталям. Если у вас возникают сложности с чтением чертежей или вы не уверены в выборе, специалисты компании «РосИнструмент» готовы предоставить техническую консультацию. Мы поможем подобрать фрезу, которая точно соответствует вашей задаче и требованиям ГОСТ, и организуем оперативную доставку по всей территории РФ.
Часто задаваемые вопросы
В чем разница между однозаходной и многозаходной фрезой?
Основное отличие в производительности и точности. Многозаходная фреза снимает металл быстрее за счет нескольких режущих витков, но может давать большую погрешность. Однозаходные фрезы работают медленнее, но обеспечивают более высокий класс точности обработки зубьев, что критично для ответственных соединений.
Из какой стали делают червячные фрезы?
Большинство цельных червячных фрез изготавливаются из быстрорежущей стали, чаще всего марки Р6М5. Данная марка стали создана специально для использования при высоких показателях трения, возникающих во время резки металла. Благодаря легирующим элементам (вольфрам, молибден) инструмент из Р6М5 хорошо показывает себя при работе на больших скоростях и сохраняет режущую кромку при нагреве. Для обработки особо прочных материалов применяют стали с добавлением кобальта, например, Р6М5К5.
Можно ли у вас заказать фрезу по нестандартным чертежам?
Да, это возможно. Кроме широкого ассортимента стандартных фрез по ГОСТ, мы сотрудничаем с производителями, которые осуществляют изготовление специальных инструментов по чертежам заказчика. Для этого необходимо предоставить нам техническую документацию, и мы рассчитаем стоимость и сроки производства.
