Выбор плашки для нарезания резьбы - это не просто покупка инструмента. Это решение, от которого напрямую зависит качество конечной продукции, скорость производственного процесса и отсутствие простоев оборудования. Неправильно подобранный инструмент приводит к браку, срыву сроков и прямым финансовым убыткам. Чтобы нарезать точную резьбу, которая выдержит требуемые нагрузки, необходимо разбираться в видах, материалах и маркировке этого инструмента.
Данный материал - это практическое руководство для инженеров, закупщиков и руководителей производств. Его цель - дать четкие критерии для выбора плашек под конкретные промышленные задачи и помочь найти надежного поставщика инструмента.
Ключевое отличие: конструкция плашек и сфера их применения

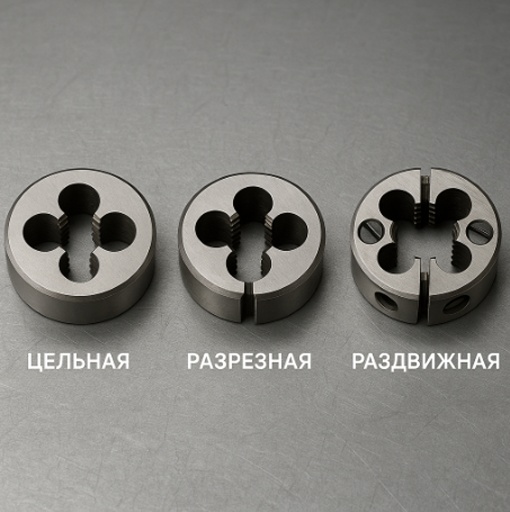

Конструкция плашки, которую часто называют леркой, определяет ее жесткость, точность и возможность регулировки. От этого выбора зависит, будет ли инструмент использоваться для чистовой калибровки резьбы или для черновой нарезки на станке. Существуют три основных конструктивных варианта.
Цельные плашки
Это монолитный инструмент с высокой жесткостью, обеспечивающий максимальную точность размеров создаваемой резьбы. Их применяют для ответственных соединений, где не допускаются отклонения. Цельные плашки не поддаются регулировке, поэтому для каждого диаметра и шага резьбы требуется отдельный инструмент.
Разрезные плашки
Имеют прорезь в корпусе, которая позволяет незначительно (в пределах 0,1-0,3 мм) регулировать диаметр нарезаемой резьбы с помощью винтов в плашкодержателе. Эта особенность делает их удобными для калибровки или подгонки резьбы, но снижает общую жесткость конструкции. Их не рекомендуют для работ, требующих высокой точности.
Раздвижные (клупповые) плашки
Состоят из двух отдельных частей, которые устанавливаются в специальное приспособление - клупп. Такая конструкция позволяет нарезать резьбу большого диаметра, в основном на трубах. Раздвижные плашки дают возможность выполнять нарезку в несколько проходов, постепенно уменьшая диаметр, что снижает нагрузку на инструмент и повышает качество резьбы на деталях большого размера.
Сравнительная таблица конструкций плашек
|
Тип |
Конструкция |
Преимущества |
Недостатки |
Основное применение |
|
Цельная |
Монолитный корпус |
Высокая жесткость и точность |
Невозможность регулировки диаметра |
Чистовая нарезка точной резьбы |
|
Разрезная |
Корпус с прорезью |
Возможность небольшой регулировки |
Пониженная жесткость |
Калибровка и "прогонка" резьбы |
|
Раздвижная |
Две рабочие половины |
Нарезка резьбы больших диаметров |
Требуется специальный клупп |
Нарезание резьбы на трубах |
Понимание этих отличий помогает точно подобрать инструмент. Для комплексного оснащения производства часто выгоднее приобрести готовый набор метчиков и плашек для нарезания резьбы, который включает в себя инструменты для самых распространенных задач. Это обеспечивает совместимость и экономит время на поиске отдельных позиций.
Классификация по типу резьбы: подбираем инструмент под задачу
Параметры резьбы - ключевой критерий выбора. Плашки для метрической и трубной резьбы не взаимозаменяемы. Использование неподходящего инструмента неминуемо приведет к браку.
- Метрическая резьба (M): самый распространенный тип в машиностроении и строительстве. Параметры определяются по ГОСТ 9740-71. Применяется для создания соединений на болтах, винтах, шпильках. Круглые плашки для нарезания метрической резьбы - основа любого производства.

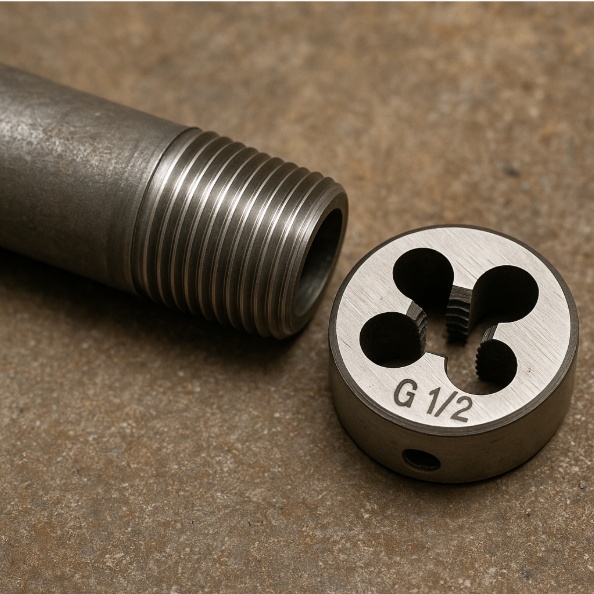

- Трубная резьба (G): используется для соединения труб, фитингов и элементов гидравлических и пневматических систем. Основное отличие - размер определяется не по наружному диаметру, а по условному проходу трубы. Поэтому плашки для нарезания резьбы на трубах имеют свою специфическую маркировку (например, G 1/2 или G 3/4).
- Дюймовая (UNC/UNF) и коническая (K, NPT) резьба: дюймовые стандарты применяются в основном для импортного оборудования и техники. Коническая резьба обеспечивает герметичное соединение без использования дополнительных уплотнителей, что критично в системах высокого давления.
- Левая резьба (LH): имеет направление витков против часовой стрелки. Используется в механизмах, где есть вращение, для предотвращения самооткручивания крепежа (например, в педалях велосипеда или на некоторых узлах станков).
Как марка стали влияет на стойкость и цену
Долговечность плашки и ее способность обрабатывать разные металлы напрямую зависят от материала изготовления.
- Легированная сталь (9ХС): стандартный и доступный по цене вариант для ручных работ и обработки незакаленных сталей. Обладает хорошей износостойкостью для неинтенсивного применения.
- Быстрорежущая сталь (Р6М5, Р18): данная марка стали создана специально для использования при высоких показателях трения, возникающих во время резки металла. Благодаря составу инструментальной быстрорежущей стали повышается прочность изготовленного из нее инструмента, поэтому он хорошо себя показывает при работе на больших скоростях и на большой глубине резания. Инструменты из Р6М5 - это основной выбор для станочной обработки и серийного производства.
- Твердые сплавы (ВК8): применяются для изготовления плашек, предназначенных для обработки закаленных сталей, нержавейки и других труднообрабатываемых материалов. Обеспечивают максимальную стойкость, но отличаются более высокой стоимостью.
Совет эксперта: всегда используйте смазочно-охлаждающую жидкость (СОЖ) при нарезке резьбы, особенно машинным способом. Многие пренебрегают этим правилом при ручных работах, что ведет к преждевременному износу режущей кромки и получению рваной резьбы. Капля масла не только облегчает процесс, но и продлевает срок службы плашки в несколько раз, сохраняя ваши инвестиции в качественный инструмент.
Как читать маркировку плашки: расшифровка по ГОСТ
Маркировка на корпусе плашки содержит всю необходимую техническую информацию. Умение ее читать позволяет безошибочно подобрать инструмент.

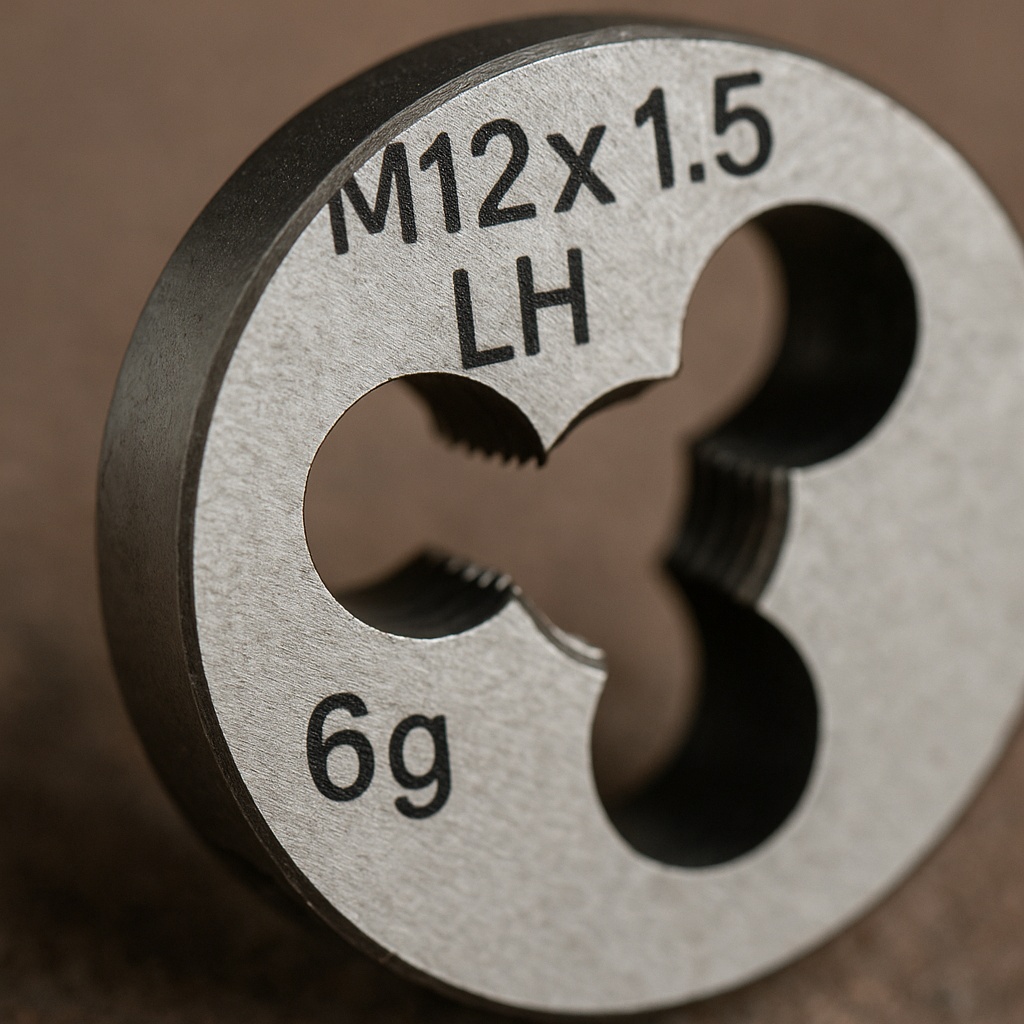

Рассмотрим на примере маркировки M12x1.5 LH 6g Р6М5:
- M12: обозначает метрическую резьбу с номинальным диаметром 12 мм.
- 1.5: шаг резьбы в миллиметрах. Если шаг крупный (стандартный для данного диаметра), он может не указываться.
- LH: обозначение левой резьбы (от англ. Left Hand). Если этого обозначения нет, резьба правая.
- 6g: класс точности резьбы. Определяет поле допуска, что важно для ответственных соединений.
- Р6М5: марка стали, из которой изготовлен инструмент.
5 шагов к правильному выбору плашки для вашего производства
Чтобы систематизировать процесс подбора, используйте следующий алгоритм:
- Определите тип и параметры резьбы: метрическая, трубная, дюймовая? Какой диаметр и шаг? Правая или левая? Это отправная точка.
- Выберите конструкцию: нужна максимальная точность (цельная), возможность калибровки (разрезная) или работа с трубами (раздвижная)?
- Оцените материал обрабатываемой детали: для сырой стали подойдет 9ХС, для серийной работы на станке - только Р6М5, для нержавейки - твердый сплав.
- Проверьте маркировку и соответствие ГОСТ: убедитесь, что все параметры на плашке соответствуют техническому заданию.
- Выберите поставщика: для бизнеса важна не разовая покупка, а надежное партнерство. Выбирайте компанию, которая обеспечивает наличие товара на складе, предлагает технические консультации и осуществляет доставку по всей России.
Наша компания, ООО "РИ96", уже более 15 лет специализируется на поставках качественного инструмента для предприятий. Мы поддерживаем полный товарный ассортимент на складе и, благодаря прямым контрактам с производителями, предлагаем выгодные цены на весь резьбонарезной инструмент.
Часто задаваемые вопросы
Что такое "лерка" и чем она отличается от плашки?
"Лерка" - это устаревшее, но все еще широко используемое в среде слесарей название плашки. Технически, это одно и то же - инструмент для нарезания наружной резьбы.
Можно ли одной плашкой нарезать резьбу и на трубе, и на болте?
Нет. Плашки для нарезания резьбы на трубах (G) и метрические плашки (M) имеют разные стандарты профиля и шага резьбы. Они не взаимозаменяемы. Использование неподходящего инструмента приведет к порче и заготовки, и самой плашки.
В чем разница между метчиком и плашкой?
Это два разных инструмента для противоположных задач. Плашка предназначена для создания наружной резьбы (на болтах, шпильках, стержнях). Метчик используется для нарезания внутренней резьбы (в отверстиях, гайках).
Как понять, что плашка затупилась и ее пора менять?
Основные признаки износа - это увеличение усилия при нарезке, получение "рваной" или неполной резьбы с задирами, а также видимые сколы или выкрашивание режущей кромки. Использование изношенного инструмента недопустимо, так как это ведет к браку.
Заключение
Правильный выбор плашки - это не второстепенная задача, а важная часть обеспечения качества и эффективности производства. Учет конструкции, типа резьбы, материала и маркировки позволяет подобрать инструмент, который прослужит долго и обеспечит идеальный результат. Это прямая инвестиция в стабильность вашего технологического процесса и репутацию вашей продукции.
Наши специалисты готовы помочь вам подобрать оптимальный инструмент под ваши задачи. Изучите наш каталог или свяжитесь с нами для консультации и заказа поставок по всей России.
