Виды фрез по металлу и их назначение

Фреза — режущий инструмент, который снимает материал вращением зубьев, закреплённых на корпусе. В металлообработке от правильно выбранной фрезы зависит и производительность операции, и точность готовой детали, и стойкость самого инструмента. Виды фрез по металлу различаются формой зуба, способом крепления на станке, направлением винтовой канавки и материалом режущей части — и каждый из этих параметров напрямую влияет на результат работы.

Разобраться во всём многообразии несложно, если понимать логику классификации: сначала определяется операция (паз, плоскость, профиль, зуб), затем — геометрия под конкретный материал, и только потом — типоразмер под возможности станка. Ниже — подробный разбор основных типов с практическими рекомендациями по применению.

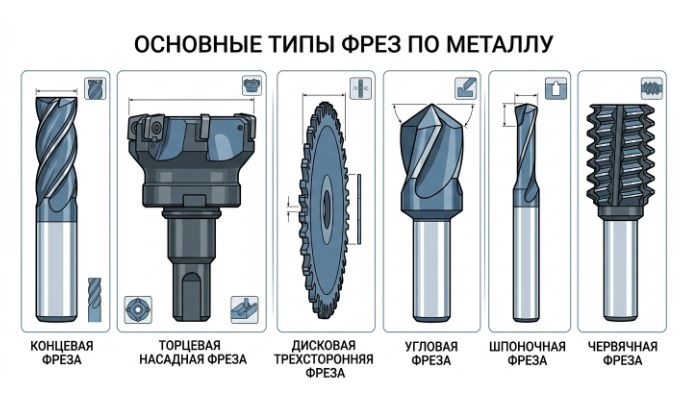

Основные типы фрез по металлу различаются формой зуба и способом крепления на станке

Что такое фреза по металлу и где она применяется

Фреза — многозубый режущий инструмент, который работает при вращательном движении и поступательной подаче заготовки или самого инструмента. В отличие от резца, где в резании участвует один режущий клин, здесь одновременно работают несколько зубьев — это распределяет нагрузку и позволяет снимать материал с высокой скоростью.

Конструктивно фреза состоит из рабочей части с зубьями и хвостовика или посадочного отверстия для крепления. Зубья могут быть прямыми или винтовыми, острозаточенными или с трапецеидальным профилем. Винтовая канавка обеспечивает плавный вход в материал и отвод стружки, а её направление (правое, левое, разнонаправленное) подбирается под конкретную операцию и тип станка.

Применение фрез по металлу охватывает практически всю механическую обработку: от чернового снятия припуска до финишного профилирования, от нарезания пазов до зубофрезерования. Их используют на вертикальных и горизонтальных консольно-фрезерных станках, на обрабатывающих центрах с ЧПУ, на универсальном оборудовании в ремонтных цехах и в единичном производстве.

Какие бывают фрезы по металлу: основные принципы разделения

Прежде чем переходить к конкретным типам, полезно понять, по каким признакам вообще систематизируется этот инструмент. Классификация фрез по металлу строится на нескольких независимых основаниях, и каждый признак отвечает за свой аспект работы.

По способу крепления:
 1. Концевые — с хвостовиком (цилиндрическим или коническим), зажимаются в патрон или цангу.
 2. Насадные — с посадочным отверстием, крепятся на оправку.
 3. Торцевые насадные — устанавливаются на шпиндель или оправку и работают торцом.

По форме зуба:
 1. Острозаточенные — для обработки вязких материалов, легко врезаются.
 2. С трапецеидальным профилем — прочнее, применяются для черновых операций и твёрдых материалов.

По направлению винтовой канавки:
 1. С правым винтом — стандарт для большинства операций.
 2. С левым винтом — для специальных случаев, когда нужно изменить направление осевой силы.
 3. С разнонаправленным — для фрез с большим числом зубьев, снижает вибрации.

По назначению: для плоскостей, пазов, профилей, зубьев, резьбы, отверстий. Именно этот признак чаще всего интересует покупателя, когда он ищет, какие бывают фрезы по металлу под свою задачу.

Классификация фрез по металлу по конструкции и форме

Если свести типы фрез по металлу в единую систему, получится несколько крупных групп, различающихся геометрией рабочей части и характером выполняемой операции.

Цилиндрические и торцевые — работают по плоскостям, формируют базовые поверхности заготовки.

Концевые — универсальный инструмент для пазов, уступов, контуров и закрытых полостей.

Дисковые — обрабатывают пазы и уступы значительной глубины, а также разрезают заготовки.

Угловые и фасонные — задают наклонные поверхности, канавки, галтели, радиусы и сложные профили.

Шпоночные — специализированы под точные шпоночные пазы, работают с осевым врезанием.

Модульные и червячные — отдельный класс для зубообработки.

Отрезные и пазовые — тонкие пропилы, Т-образные и сегментные профили.

Для отверстий и резьбы — зенкеры, развёртки, резьбовые фрезы.

Такая классификация фрез по металлу удобна тем, что сразу отсекает неподходящие варианты: если нужен шпоночный паз, нет смысла рассматривать фасонный инструмент, а для нарезания зубьев подойдёт только специализированная группа.

Концевые фрезы по металлу: универсальный инструмент для пазов и контуров

Концевые фрезы по металлу — самая востребованная группа. Их применяют для фрезерования пазов, уступов, контурной обработки, выборки закрытых полостей и обработки криволинейных поверхностей. Хвостовик зажимается в цанговый патрон или патрон с гидропластом, что обеспечивает быструю смену инструмента и высокую точность установки.

Ключевой параметр — число зубьев:

1. 2–3 зуба — оптимальны для алюминия и цветных сплавов. Большое пространство для стружки снижает риск её налипания и пакетирования.
2. 4 зуба — универсальный вариант для стали, даёт хороший баланс производительности и чистоты.
3. 6 и более зубьев — для чистовой обработки и высоких подач на жёстких станках с ЧПУ.

Отдельно выделяют концевые фрезы с радиусом при вершине — они снимают нагрузку с угла зуба и продлевают стойкость при черновой обработке. А концевые с коническим хвостовиком применяют на станках с конусом Морзе, где нужна повышенная жёсткость крепления.

Торцевые фрезы: обработка плоскостей больших заготовок

Торцевые фрезы — основной инструмент для чернового и получистового фрезерования плоскостей. Они работают торцовой частью, а корпус насаживается на оправку или шпиндель. Большой диаметр и значительное число зубьев позволяют снимать материал с широких поверхностей за один проход.

Такие фрезы эффективны там, где нужно быстро выровнять плоскость крупной детали: станины, плиты, корпусные заготовки. Различают цельные и сборные конструкции — во втором случае режущие пластины можно менять по мере износа, что снижает стоимость эксплуатации.

Для торцевых фрез важна жёсткость системы «станок — оправка — деталь»: чем больше вылет, тем выше риск вибраций. Поэтому на черновых операциях вылет минимизируют, а подачу подбирают с учётом мощности шпинделя.

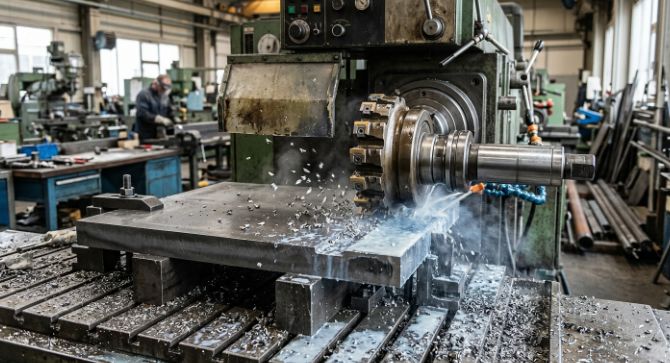

Торцевая насадная фреза на оправке обрабатывает плоскость крупной заготовки

Цилиндрические фрезы: базовая геометрия для черновой и чистовой обработки

Цилиндрические фрезы — классика фрезерного дела. Их зубья расположены на цилиндрической поверхности, а ось вращения параллельна обрабатываемой плоскости. Такая геометрия подходит и для чернового снятия припуска, и для чистовой обработки, если правильно подобрать число зубьев и подачу.

Различают цилиндрические фрезы с прямым и винтовым зубом. Винтовой зуб работает плавнее, снижает ударную нагрузку при входе в материал и уменьшает вибрации — поэтому в современном производстве он вытесняет прямой. Направление винта выбирают так, чтобы осевая сила прижимала заготовку к столу, а не отрывала её.

Эти фрезы применяют на горизонтально-фрезерных станках, часто в паре с торцевыми — для обработки протяжённых плоскостей и уступов.

Дисковые фрезы: пазы, шлицы и отрезка заготовок

Дисковые фрезы — это инструмент с зубьями на цилиндрической поверхности и по торцам, работающий как диск. Их используют для фрезерования пазов, уступов, шлицев и для разрезки материала.

Основные разновидности:

1. Пазовые (прорезные) — для узких пазов точной ширины.
2. Трёхсторонние — зубья расположены и на торцах, что позволяет обрабатывать паз за один проход с двух сторон.
3. Двухсторонние — компромиссный вариант для уступов.
4. Отрезные — тонкие диски для разделения заготовок.

Дисковые фрезы устанавливаются на оправку и требуют жёсткого крепления: тонкий диск склонен к биению, поэтому вылет и подачу подбирают особенно внимательно. Для глубоких пазов применяют многопроходную стратегию с постепенным заглублением.

Угловые фрезы: работа с наклонными поверхностями и канавками

Угловые фрезы формируют поверхности под определённым углом к оси инструмента. Их зубья расположены на конической части, что позволяет обрабатывать наклонные плоскости, угловые канавки, фаски и стыки деталей.

Различают одноугловые и двуугловые фрезы. Первые работают одной конической поверхностью, вторые — двумя, что удобно для симметричных элементов. Угловые фрезы часто применяют для обработки направляющих, клиновых пазов и элементов, где требуется точный угол.

Точность угла здесь критична: от неё зависит сопряжение деталей. Поэтому такие фрезы затачивают по профилю и контролируют угол при установке на станке.

Фасонные фрезы: профили, галтели и сложные переходы

Фасонные фрезы задают сложный профиль за один проход. Форма режущей кромки повторяет контур будущей детали, что избавляет от дополнительных операций и повышает производительность.

К фасонным относят:

• Радиусные — формируют галтели и скругления.
• T-образные — обрабатывают Т-образные пазы.
• Угловые — уже рассмотренные выше.
• Специальные — под конкретный профиль детали.

Фасонные фрезы особенно эффективны в серийном производстве: если деталь имеет постоянное сечение, один инструмент заменяет несколько операций и обеспечивает стабильную геометрию по всей партии. Заточка таких фрез требует специального оборудования, поэтому их профиль стараются сохранять как можно дольше.

Шпоночные фрезы: точные шпоночные пазы за один проход

Шпоночные фрезы предназначены для фрезерования шпоночных пазов в валах. Конструктивно они бывают двух типов: с цилиндрическим хвостовиком и с коническим, а также двузубые и трёхзубые.

Главная особенность — работа с осевым врезанием: фреза входит в материал вертикально, а затем перемещается вдоль оси паза. Это предъявляет повышенные требования к жёсткости крепления и точности заточки, потому что при осевом врезании нагрузка на зубья максимальна.

Шпоночные фрезы обеспечивают точную ширину паза за один проход, что важно для посадки шпонки. Их применяют в ремонтном производстве, при изготовлении валов, шкивов и других деталей с шпоночными соединениями.

Модульные фрезы: нарезание зубьев зубчатых колёс

Модульные фрезы — инструмент для зубообработки методом копирования. Профиль зуба фрезы соответствует впадине зубчатого колеса, и при последовательном проходе формируется весь зубчатый венец.

Модульные дисковые фрезы выпускаются наборами: для каждого числа зубьев колеса предусмотрен свой номер фрезы, потому что профиль впадины меняется в зависимости от количества зубьев. Это узкоспециализированный инструмент, где точность профиля определяет качество зацепления.

Применяют модульные фрезы в единичном и мелкосерийном производстве зубчатых колёс, а также в ремонте, когда нужно изготовить одну деталь под существующий узел.

Червячные фрезы: серийное зубофрезерование и резьбовые поверхности

Червячные фрезы работают методом обкатки: инструмент и заготовка вращаются согласованно, и профиль зуба формируется как огибающая последовательных положений режущих кромок. Это основной способ серийного производства цилиндрических зубчатых колёс.

Червячная фреза представляет собой винт с прорезанными канавками, образующими режущие зубья. Такая конструкция обеспечивает непрерывность процесса и высокую производительность. Помимо зубофрезерования, червячные фрезы применяют для нарезания резьбовых поверхностей и шлицевых валов.

Точность червячной фрезы напрямую влияет на точность зубчатого колеса, поэтому её профиль контролируют особенно строго, а переточку выполняют на специализированном оборудовании с сохранением исходного профиля.

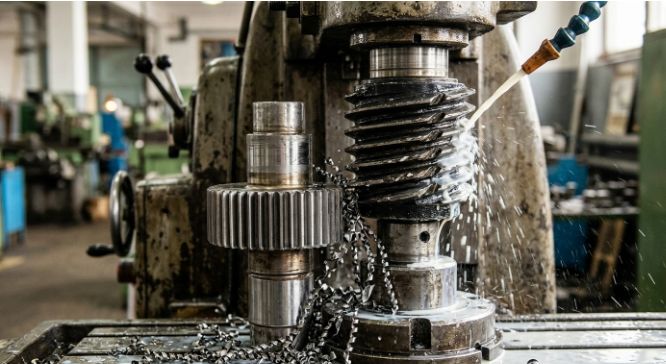

Червячная фреза в работе: метод обкатки формирует профиль зуба зубчатого колеса

Отрезные фрезы: тонкие пропилы и разделение материала

Отрезные фрезы — тонкие дисковые инструменты для разделения заготовок и выполнения узких пропилов. Их толщина минимальна, что снижает потери материала, но требует высокой жёсткости системы и аккуратной подачи.

Отрезные фрезы применяют для разрезки прутков, труб, профилей, а также для прорезки узких пазов. Из-за малой толщины они чувствительны к боковым нагрузкам, поэтому заготовку фиксируют надёжно, а подачу ведут равномерно, без рывков.

Для повышения стойкости отрезные фрезы часто изготавливают из быстрорежущей стали с покрытием, а на производстве применяют инструмент с твердосплавными зубьями.

Пазовые фрезы: Т-образные, сегментные и другие профили

Пазовые фрезы формируют пазы различного профиля. Помимо уже упомянутых дисковых, к этой группе относят Т-образные и сегментные (шпоночные) фрезы.

Т-образные — обрабатывают пазы с расширением внизу, например, для крепёжных элементов станков. Работают они за счёт зубьев на торце и цилиндрической части.

Сегментные — применяются для фрезерования пазов под сегментные шпонки, имеют специфический профиль и работают с осевым врезанием.

Г-образные и специальные — под конкретные конфигурации пазов в деталях.

Пазовые фрезы требуют точной установки по глубине и ширине паза, поэтому их часто используют в паре с измерительным инструментом и на станках с ЧПУ, где позиционирование выполняется автоматически.

Геометрия и материал фрез: как влияют на выбор инструмента

Геометрия и материал фрез — два параметра, которые определяют, справится ли инструмент с конкретным материалом и режимом обработки.

Материал режущей части:

1. Быстрорежущая сталь (HSS) — универсальна, вязка, подходит для ручных и маломощных станков, легко затачивается.
2. Твёрдые сплавы (карбид вольфрама) — для высоких скоростей резания и твёрдых материалов, обеспечивают высокую стойкость.
3. Керамика и CBN — для чистовой обработки закалённых сталей и высокоскоростного фрезерования.

Покрытия: TiN, TiAlN, AlTiN снижают трение, повышают твёрдость поверхности и продлевают срок службы. Для алюминия часто выбирают полированные канавки без покрытия или с покрытием, предотвращающим налипание.

Геометрия зуба: острозаточенный зуб легче врезается в вязкий материал, трапецеидальный — прочнее и подходит для черновых операций. Угол наклона винтовой канавки влияет на плавность резания и отвод стружки.

Число зубьев: больше зубьев — выше производительность и чистота, но меньше пространство для стружки. Для алюминия берут 2–3 зуба, для стали — 4–6, для чистовых операций — больше.

Выбор фрезы по металлу под конкретную задачу

Выбор фрезы по металлу сводится к трём вопросам: какой материал обрабатывается, какая операция выполняется и какие возможности у станка.

По материалу заготовки:

• Алюминий и цветные сплавы — крупный зуб, полированные канавки, 2–3 зуба, высокая скорость резания.
• Сталь — 4–6 зубьев, покрытие TiAlN или AlTiN, умеренные режимы.
• Нержавейка — острый зуб, покрытие, сниженная скорость и обязательное охлаждение.
• Чугун — без покрытия из-за абразивной стружки, прочный зуб, работа без СОЖ или с минимальной подачей.

По операции:

1. Паз или контур — концевая фреза.
2. Плоскость большой площади — торцевая насадная.
3. Шпоночный паз — шпоночная фреза.
4. Профиль — фасонная или угловая.
5. Зубья — модульная или червячная.

По станку: мощность шпинделя и жёсткость системы ограничивают диаметр и число зубьев. На маломощном станке не стоит ставить крупную торцевую фрезу — вибрации сведут на нет всю точность.

Если сомневаетесь в подборе, ориентируйтесь на рекомендации производителя инструмента и каталог: в разделе фрез для металлообработки собраны концевые, дисковые, торцевые, шпоночные и червячные модели с указанием материала и области применения.

Применение фрез по металлу в разных отраслях

Применение фрез по металлу не ограничивается одним цехом — это сквозной инструмент для большинства отраслей металлообработки.

Машиностроение — изготовление корпусных деталей, валов, зубчатых колёс, фланцев. Здесь востребованы концевые, торцевые, модульные и червячные фрезы.

Ремонтное производство — восстановление изношенных деталей, изготовление единичных запчастей. Чаще всего используют универсальные концевые и шпоночные фрезы.

Инструментальное производство — изготовление штампов, пресс-форм, приспособлений. Требуются фасонные, угловые и прецизионные концевые фрезы.

Авиастроение и энергетика — обработка крупногабаритных деталей из алюминия, титана и жаропрочных сплавов. Здесь важны торцевые и концевые фрезы с износостойкими покрытиями.

Металлоконструкции — резка профиля, обработка пазов и отверстий. Применяются отрезные и дисковые фрезы.

Домашняя мастерская — универсальные концевые фрезы из HSS для станков небольшой мощности.

Часто задаваемые вопросы

Заключение

Разнообразие фрез по металлу объясняется просто: под каждую операцию нужна своя геометрия и материал. Концевые закрывают большинство задач по пазам и контурам, торцевые обрабатывают плоскости, дисковые и пазовые формируют канавки, фасонные и угловые задают профиль, а модульные и червячные отвечают за зубообработку. Понимание этой логики избавляет от ошибок при подборе и продлевает срок службы инструмента.

Если нужно подобрать фрезу под конкретный материал и операцию, посмотрите каталог металлорежущего инструмента — там собраны модели с характеристиками и областью применения. Специалисты помогут уточнить типоразмер под ваш станок и режимы обработки.
