Как правильно выбрать цанги от ER16 до ER40

Приветствую. Меня зовут Александр Сергеевич Шестопалов, я руковожу компанией «РосИнструмент». За 20 лет в металлообработке я убедился: 80% преждевременного износа твердосплавных фрез связано не с качеством сплава, а с микробиением в шпинделе. Дешевый или неверно подобранный цанговый патрон ER съедает бюджет на инструмент быстрее, чем агрессивные режимы резания. В этой статье мы разберем, как стандартизировать инструментальный парк, снизить стоимость владения оснасткой (TCO) и почему жесткая экономия на зажимных гайках приводит к дорогостоящему ремонту станка.

Главные правила эксплуатации цанг ER

• Цанги стандарта DIN 6499 универсальны, но для монолитного твердосплава подходят только прецизионные версии (биение менее 0.005 мм).
• Диапазон сжатия цанги в 1 мм отлично работает для сверел из быстрореза (HSS), но критически опасен для твердосплавных фрез — им нужен строгий номинал.
• Перетянутая "трубой" зажимная гайка деформирует конус патрона. Использование динамометрического ключа окупается в первый же месяц работы.
• Грамотный выбор между ER32 и ER40 определяет жесткость системы: для силового фрезерования всегда выбирайте больший размер.

Чтобы исключить риск биения инструмента и обезопасить дорогостоящие шпиндели станков, инженеры рекомендуют регулярно обновлять зажимную оснастку и не допускать работы изношенными лепестками. Если вы хотите стандартизировать инструментальный парк вашего цеха, вы можете изучить наш каталог и подобрать прецизионные цанги ER, изготовленные с жестким соблюдением допусков DIN 6499. Использование качественных комплектующих — это базовый шаг к снижению себестоимости каждой выпущенной детали.

Геометрия и классы точности цанговых патронов DIN 6499

Стандарт DIN 6499 описывает геометрию системы, где конусность составляет 8 градусов, что обеспечивает оптимальный баланс между усилием зажима и легкостью извлечения инструмента. Главный параметр качества системы — допуск биения цангового патрона.

Базовая цанга ER представляет собой разрезную стальную втулку. При закручивании гайки цанга вдавливается в конус патрона и равномерно сжимает хвостовик инструмента. Внешне все цанги din 6499 похожи, но дьявол кроется в допусках.

Стандартные цанги имеют радиальное биение около 0.015 мм. Для обдирочных операций или работы сверлами из Р6М5 этого достаточно. Но если вы ставите монолитную фрезу диаметром 6 мм и вращаете шпиндель на 12 000 об/мин, биение в полторы "сотки" создаст вибрацию. Одна режущая кромка начнет брать на себя всю нагрузку, что приведет к микросколам. Для таких задач нужна высокоточная цанга (Precision или Ultra Precision) с допуском менее 0.005 мм.

Характеристики и размеры цанг ER16, ER25, ER32 и ER40

Каждый цанговый патрон для станка ЧПУ рассчитан на конкретные задачи: серии ER16 и ER20 идеальны для высоких оборотов и мелкого инструмента, ER25 и ER32 — универсальная база завода, а ER40 минимизирует вырыв фрезы при тяжелой обработке.

Чтобы понять, как выбрать цангу для фрезера, технологи опираются на посадочный диаметр инструмента и специфику операций. Ниже приведено распределение задач.

Цанговые патроны ER16 и ER20 для высокоскоростной обработки

Цанговый патрон ER 16 зажимает хвостовики до 10 мм. Его главная особенность — минимальная масса и превосходная аэродинамика. Это снижает центробежные силы, позволяя шпинделю безопасно выходить на 24 000 об/мин. Применяется для сверления печатных плат, чистового фрезерования алюминия и работы граверами.

Цанговые патроны ER32: универсальный стандарт для ЧПУ

Если зайти в любой механический цех, цанговый патрон ER 32 вы встретите на 90% станков. Он охватывает диаметры от 2 до 20 мм. Цанги ER25 ER32 размеры перекрывают базовые потребности в сверлении, нарезании резьбы и легком контурном фрезеровании. Однако, попытка использовать ER32 для силового съема легированной стали фрезой 20 мм часто заканчивается вырывом инструмента — осевое усилие резания превышает силу трения внутри конуса.

Цанги ER40: максимальная жесткость при силовом фрезеровании

Патрон цанговый ER40 — это тяжелая артиллерия. Максимальный диаметр зажима достигает 30 мм. Большая площадь контакта конуса обеспечивает колоссальное усилие зажима. Если вы обрабатываете титан, жаропрочные сплавы или вязкую нержавейку фрезами от 16 мм, переход на этот формат — технологическая необходимость. Цанга ER40 размеры которой визуально массивнее, отлично гасит низкочастотные вибрации.

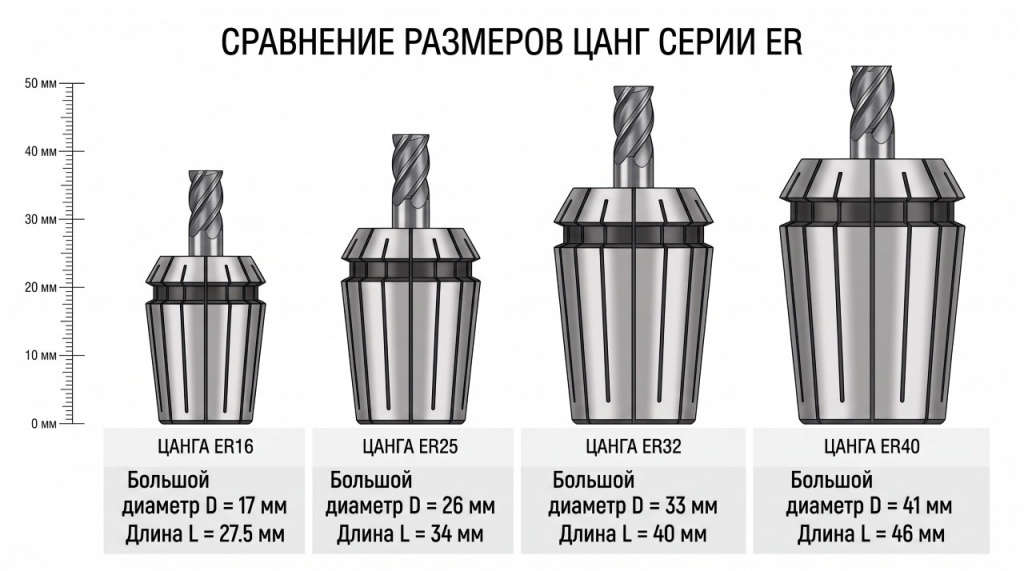

Инфографика: визуальное соотношение габаритов цанг стандарта DIN 6499.

Допустимый диапазон зажима цанги для твердосплавных фрез

Паспортный диапазон сжатия в 1 мм не применим к монолитному твердосплаву. Зажатие инструмента меньшего диаметра деформирует лепестки, создает микровибрации и приводит к сколу кромок фрезы.

Многие каталоги указывают, что цанга размера 8-7 мм зажмет любой цилиндрический хвостовик в этом окне. Это полуправда. Способность сжиматься рассчитана на инструмент из быстрорежущей стали, который имеет определенную упругость.

Твердосплавная фреза имеет допуск хвостовика h6 (идеальный цилиндр высочайшей твердости). Если вы вставите фрезу диаметром 7.5 мм в цангу номиналом 8 мм, то при затягивании гайки лепестки сожмутся неравномерно. Контакт с инструментом произойдет не по всей длине отверстия, а только по двум узким кольцевым линиям (спереди и сзади).

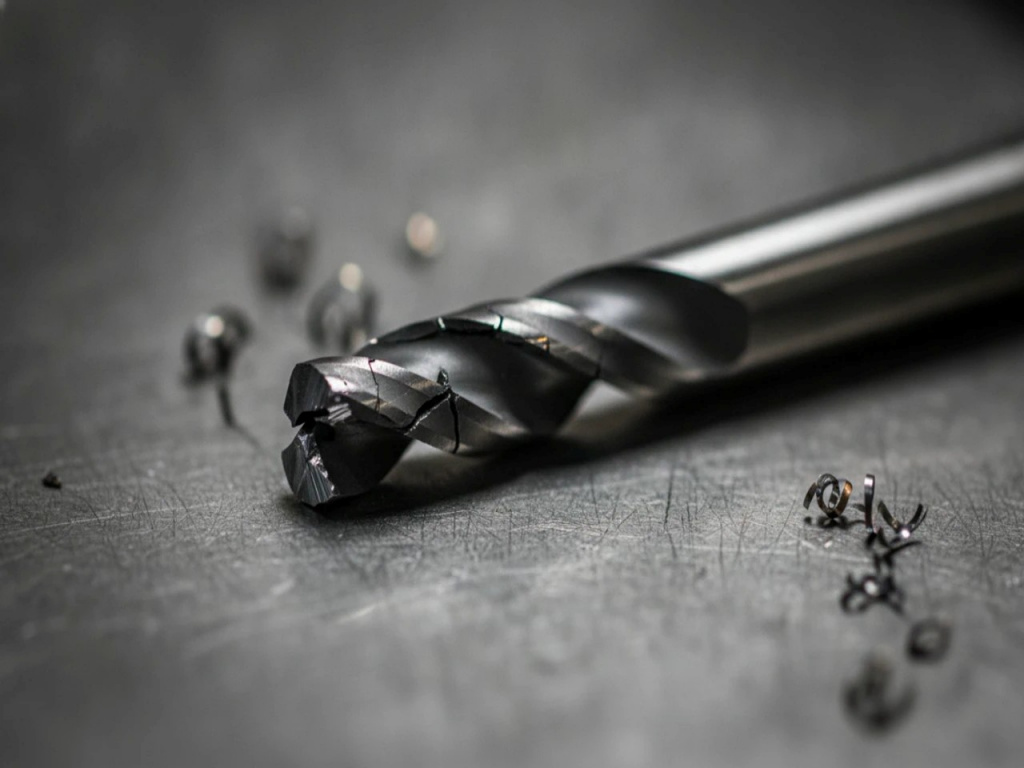

Зажатие инструмента не в номинальный размер цанги провоцирует микровибрации и мгновенный скол режущей кромки.

Представьте спорткар, на который поставили докатки от малолитражки. Мощность двигателя (шпинделя) есть, а реализовать ее невозможно — машину бросает в стороны. То же самое происходит с фрезой. Потеря жесткости ведет к свисту при резании и сколу режущей кромки на первых же деталях.

Совет эксперта: Для работы твердосплавом используйте цанги строго номинального размера. Под фрезу 8 мм — только цангу 8-7 мм. Под фрезу 6 мм — только 6-5 мм. Экономия на одной промежуточной цанге обходится цене пяти сломанных фрез.

Почему перетянутая зажимная гайка разрушает шпиндель станка

Гайка для цангового патрона ER требует точного момента затяжки. Использование трубы вместо динамометрического ключа необратимо деформирует 8-градусный конус, уничтожая точность всей инструментальной оснастки.

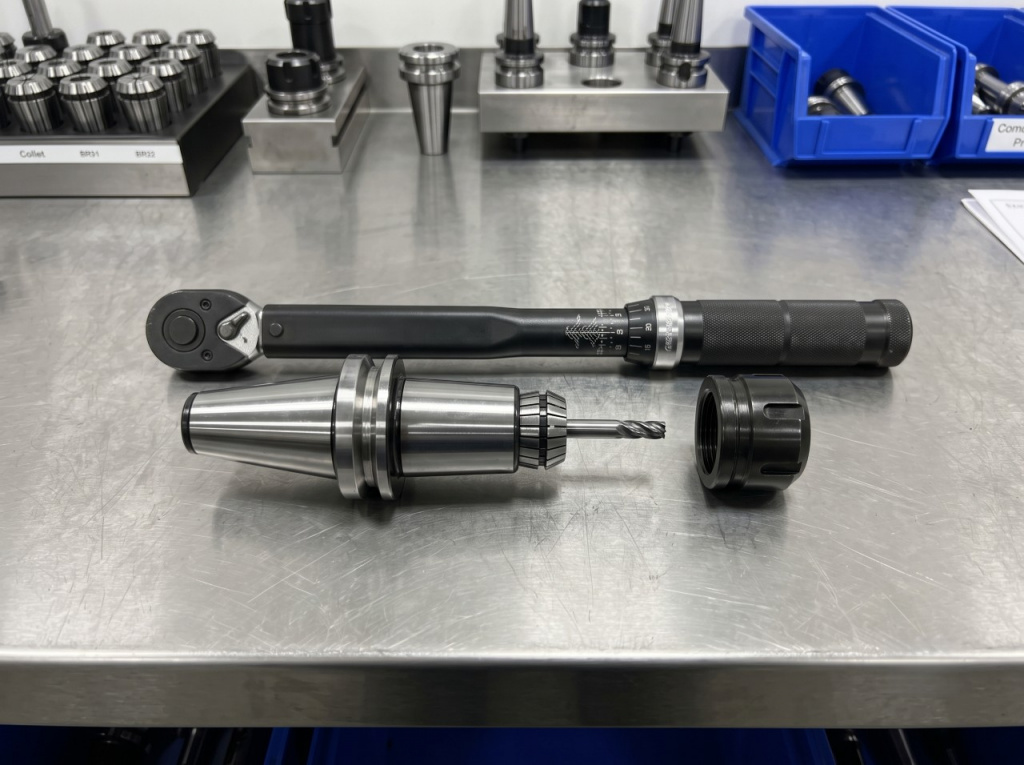

Использование динамометрического ключа — единственный способ избежать перетяжки и деформации конуса патрона.

Часто на производствах операторы затягивают патроны "до хруста", пытаясь избежать проворота фрезы. Это грубейшая ошибка. Перетяжка искажает геометрию. Оправка начинает "бить".

Помимо момента затяжки, важен сам тип фиксатора. Стандартная шестигранная гайка (Hex) хороша для ER16. Но на массивном патроне при высоких оборотах она работает как вентилятор, создавая дисбаланс и аэродинамический шум. Для станков с частотой вращения выше 10 000 об/мин требуется балансировка по классу G2.5 и шлицевая гайка (UM) или версия Mini.

Грязь, мелкая стружка или засохшая СОЖ внутри конуса работают как абразив. При сжатии они впрессовываются в металл, навсегда оставляя кратеры. В итоге радиальное биение возрастает в 3-4 раза.

Чек-лист снабженца: как правильно заказать цанги ER

Чтобы купить нужные виды цанг ER и избежать пересортицы, снабженцу необходимо указать 5 базовых параметров: тип оправки, размер ER, класс точности, тип гайки и потребность во внутренней подаче СОЖ.

Специалисты ОМТС часто получают от цеха обрывочные заявки вида "нужны цанги ER размеры 16 и 32". Чтобы поставщик отгрузил ровно то, что решит задачу, проверьте чек-лист:

1. Тип соединения со станком: Укажите стандарт шпинделя (BT40, SK50, HSK63). Это определяет тип оправки и требуемый штревель (Pull stud).
2. Серия и диаметр зажима: Например, цанговый патрон ER 25 под хвостовик 12 мм.
3. Класс точности: Standard (0.015 мм) для общих работ или Precision (0.005 мм) для ВСО и твердосплава.
4. Тип зажимной гайки: Шестигранная (Hex), шлицевая (UM) или уменьшенных габаритов (Mini) для работы в труднодоступных местах.
5. Наличие СОЖ: Если станок подает смазочно-охлаждающую жидкость через шпиндель, вам потребуется герметичная инструментальная оснастка. В таких цангах предусмотрено специальное уплотнительное кольцо, которое направляет давление в каналы инструмента, а не разбрызгивает СОЖ через прорези лепестков.

Часто задаваемые вопросы

Как замерить цангу, если маркировка стерлась?

Возьмите штангенциркуль. Замерьте наибольший наружный диаметр у основания (D) и общую длину (L). Для ER16 это будет 17 мм на 27.5 мм. Для ER32 — 33 мм на 40 мм. Сверьте полученные данные со стандартной таблицей DIN 6499.

Как читается маркировка цанг ER?

Обычно гравировка выглядит так: ER32-12-11 UP. Это означает: серия ER32, номинальный диаметр зажима 12 мм, минимальный допустимый диаметр 11 мм (хотя для фрез мы сжимаем строго в номинал). Буквы UP означают Ultra Precision — сверхвысокую точность.

Какой максимальный диаметр фрезы можно зажать в цанговый патрон ER32?

Физически существуют цанги ER32 на 20 мм (а иногда и 22 мм с тонкими стенками). Однако технологи не рекомендуют ставить твердосплавные концевые фрезы диаметром более 16 мм в патрон ER32 для тяжелой черновой обработки. Для фрез 20 мм и выше безопаснее использовать патрон цанговый ER40 или перейти на системы Weldon / термопатроны.

Выбор зажимной оснастки — это всегда инженерный компромисс между универсальностью и жесткостью. Соблюдайте культуру производства, следите за чистотой конусов и используйте качественный инструмент. Если вы столкнулись с вырывом фрез, вибрациями или аномально низким ресурсом режущих пластин —. Менеджеры«РосИнструмента» подберут оптимальную комплектацию для вашего ЧПУ-станка, и обеспечим бесперебойную поставку с нашего склада.
