Таблицы размеров дюймовых резьб

Необходимость подобрать метчик или плашку для ремонта импортного оборудования часто превращается в проблему. Заявка от цеха содержит только размер, например "резьба 3/4 дюйма", но не указывает стандарт. Ошибка в выборе между UNC, UNF или трубной резьбой G приводит к заказу неверного инструмента, потере времени и денег. Этот гид-шпаргалка создан, чтобы внести ясность. Здесь вся информация о дюймовых резьбах разложена по полкам, чтобы вы могли за несколько минут найти нужные параметры и безошибочно заказать оснастку.

Почему не вся дюймовая резьба одинакова: 3 группы, которые нужно различать

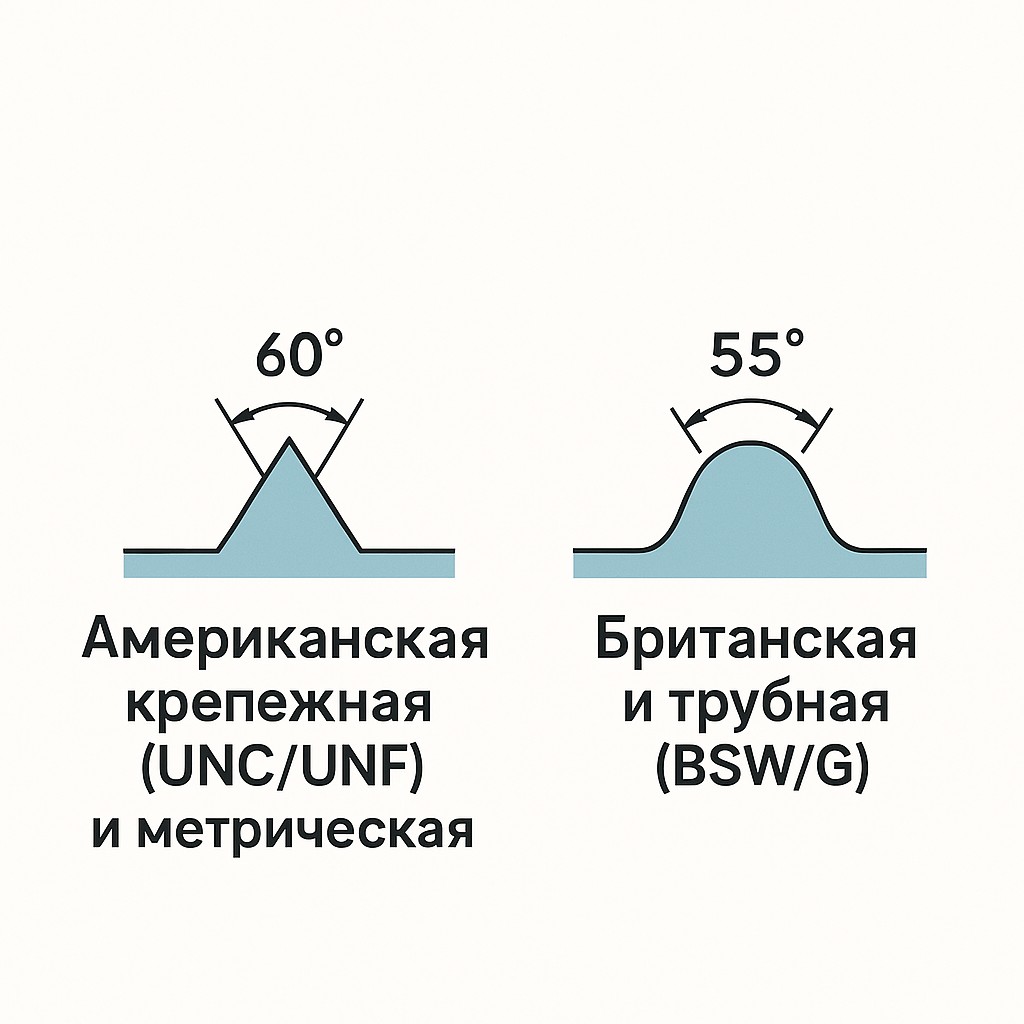

Первый шаг к правильному выбору - понять, что под общим названием "дюймовая резьба" скрываются разные, несовместимые друг с другом стандарты. Для закупщика важно уметь различать три основные группы.

1. Американская крепежная резьба (UNC/UNF). Это самый распространенный стандарт для болтов, винтов и гаек на оборудовании из США. Имеет угол профиля 60°, как и у привычной метрической резьбы. Делится на резьбу с крупным шагом (UNC) и мелким шагом (UNF).
2. Трубная цилиндрическая резьба (G / BSPP). Используется для соединения труб, фитингов, штуцеров в гидравлических и пневматических системах. Ключевое отличие - угол профиля 55° и скругленные вершины витков.
3. Британская крепежная резьба (BSW / BSF). Устаревший стандарт, который еще встречается на старом английском оборудовании. Также имеет угол 55°, но его параметры не совпадают с трубной резьбой.

Таблица американской резьбы UNC и UNF (стандарт ASME B1.1)

Это основная крепежная резьба. UNC (Unified Coarse) - с крупным шагом, применяется для большинства стандартных соединений. UNF (Unified Fine) - с мелким шагом, используется в механизмах, подверженных вибрациям, и для точных регулировок.

Подбор правильного стандарта - это первый шаг. Второй - выбор качественного инструмента, который точно соответствует геометрии резьбы и изготовлен из правильной стали. Это гарантирует получение чистого профиля и долговечность самого инструмента. В нашем каталоге представлен широкий выбор металлорежущего инструмента для любых видов резьбовых соединений.

Таблица трубной цилиндрической резьбы G / BSPP (ГОСТ 6357-81)

Эта резьба используется повсеместно в сантехнике, гидравлике и пневматике. Важнейшая особенность: ее условное обозначение (например, G 1/2") не соответствует реальному наружному диаметру.

Совет эксперта

Самая частая ошибка при работе с трубной резьбой - попытка измерить фитинг, получить штангенциркулем значение около 21 мм и начать искать метчик на 21. На самом деле это G 1/2". Запомните простое правило: у трубной резьбы номинальный размер относится к условному проходу трубы, а не к фактическому диаметру резьбы. Всегда пользуйтесь таблицей для идентификации.

Как подобрать правильный метчик или плашку: алгоритм для снабженца

Когда перед вами лежит неизвестный болт или фитинг, используйте этот пошаговый план.

1. Определите назначение. Это крепеж (болт, винт) или элемент трубопровода (фитинг, штуцер)? Если крепеж - скорее всего, это UNC/UNF. Если труба - это резьба G.

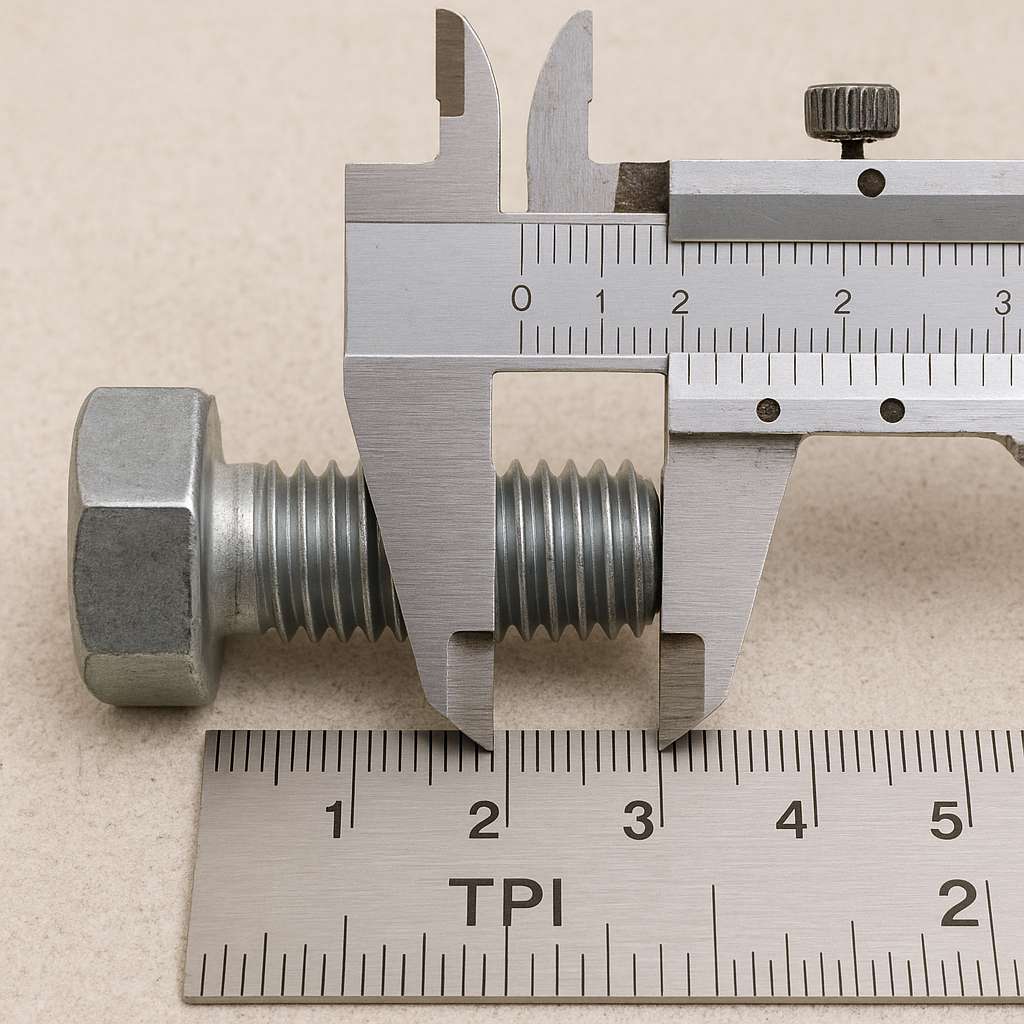

2. Измерьте наружный диаметр. Используйте штангенциркуль для получения максимально точного значения в миллиметрах.
3. Определите шаг. Приложите к резьбе линейку и посчитайте количество полных витков (ниток), умещающихся на отрезке в 1 дюйм (25.4 мм). Это и будет ваш параметр TPI (Threads Per Inch).
4. Найдите значения в таблицах. Сопоставьте полученный диаметр и число ниток на дюйм с данными в наших таблицах. Вы безошибочно найдете нужный стандарт.
5. Закажите инструмент. Теперь вы можете уверенно заказывать метчик или плашку с точной маркировкой, например "Метчик ручной G 1/2" или "Плашка UNC 1/4"-20".
