Автор: Шестопалов Александр Сергеевич, директор и собственник компании «РосИнструмент», опыт в сфере металлообработки с 2004 года. Моя миссия — быть для вас надежным партнером.
Выбор между трехкулачковым и четырехкулачковым патроном — это не вопрос «что лучше», а вопрос «что лучше для конкретной задачи». Первый создан для скорости и серийной обработки стандартных деталей, второй — для точности и работы с заготовками сложной формы. Понимание этого фундаментального различия экономит время, деньги и нервы.
Сравнительная таблица: отличия 3-х и 4-х кулачковых токарных патронов
Чтобы вы не тратили лишнее время, я свел все ключевые отличия в одну наглядную таблицу. Это основа, которая поможет мгновенно сориентироваться.
| Параметр | 3-кулачковый (самоцентрирующийся) | 4-кулачковый (с независимым перемещением) |
| Принцип действия | Синхронное движение кулачков от одного ключа | Независимое перемещение каждого кулачка отдельным винтом |
| Точность центрирования | Средняя (0.05 - 0.15 мм для новых патронов класса Н) | Высочайшая (до 0.01 мм и точнее при грамотной настройке) |
| Время на установку | Очень быстрое (5-10 секунд) | Медленное (от 2 до 15+ минут в зависимости от задачи) |
| Типы заготовок | Круг, шестигранник, трехгранник (осесимметричные) | Любая форма: круг, квадрат, прямоугольник, сложная отливка |
| Требования к оператору | Базовые навыки | Высокая квалификация и опыт |
| Основное применение | Серийное и мелкосерийное производство стандартных деталей | Ремонтные работы, единичное производство, обработка сложных деталей |
| Эксцентриковая обработка | Невозможна | Основное преимущество |
Трехкулачковый самоцентрирующийся патрон: конструкция и преимущества для серий
Это самый распространенный тип патрона, который стоит на большинстве токарных станков по умолчанию. Его популярность абсолютно заслужена, когда речь заходит о производительности и повторяемости.
Принцип работы: магия спирали Архимеда
Внутри корпуса такого патрона скрыт плоский диск со спиральной канавкой (его часто называют «улитка»). Когда вы поворачиваете ключ, вы вращаете этот диск. Кулачки, входящие в зацепление с канавкой, одновременно и равномерно движутся к центру или от него. Эта простая и гениальная механика обеспечивает автоматическое центрирование заготовки.
Преимущества: когда скорость решает всё
Мгновенная установка: идеально для серийного производства
Главный козырь — скорость. Зажать или разжать деталь — дело нескольких секунд. Это критично для серий, где важна идентичность всех изделий. Чтобы еще больше ускорить процесс и повысить стойкость инструмента, мы рекомендуем использовать современные токарные державки со сменными пластинами, которые позволяют менять режущую кромку, не снимая резец со станка.
Простота в использовании: минимальные требования к квалификации
Оператору не нужно обладать высокой квалификацией для работы с таким патроном. Процесс установки интуитивно понятен и не требует использования измерительного инструмента для центровки, что снижает порог входа для новых сотрудников.
Отличная повторяемость для стандартных заготовок (круг, шестигранник)
При работе с калиброванным прутком или заготовками правильной формы трехкулачковый патрон обеспечивает стабильное позиционирование от детали к детали. Это критично для серий, где важна идентичность всех изделий.
Недостатки и ограничения: где он пасует
Погрешность центрирования: не для прецизионных работ
Конструкция со спиральным диском имеет свои врожденные допуски. Даже у нового патрона высокого класса точности биение составит несколько сотых долей миллиметра. Для большинства задач этого достаточно, но для изготовления прецизионных деталей, например, под подшипник с натягом, его точности может не хватить.
Невозможность зажима деталей неправильной формы
Попытка зажать в нем квадратную или прямоугольную заготовку — грубейшая ошибка. Зажим произойдет всего по трем точкам, что не обеспечит надежной фиксации и почти гарантированно приведет к вылету детали из патрона на высоких оборотах.
Постепенная потеря точности из-за износа спирали
Со временем спиральная канавка и зубья на кулачках изнашиваются. Это приводит к увеличению люфтов и, как следствие, к росту биения. Такой патрон начинает «врать», и его нужно либо ремонтировать, либо менять.
Четырехкулачковый патрон с независимыми кулачками: обработка сложных деталей
Этот патрон — выбор профессионалов для сложных и нестандартных задач. Он не прощает ошибок и требует вдумчивого подхода, но взамен дает практически безграничные возможности по креплению заготовок.
Принцип работы: полный контроль над каждым кулачком
Здесь нет никакой «улитки». Каждый из четырех кулачков приводится в движение собственным винтом и перемещается независимо от остальных. Это позволяет выставить заготовку с микронной точностью относительно оси вращения шпинделя или, наоборот, сознательно сместить ее для специфических операций.
Преимущества: универсальный солдат в вашей мастерской
Высочайшая точность: достижение сотых долей миллиметра

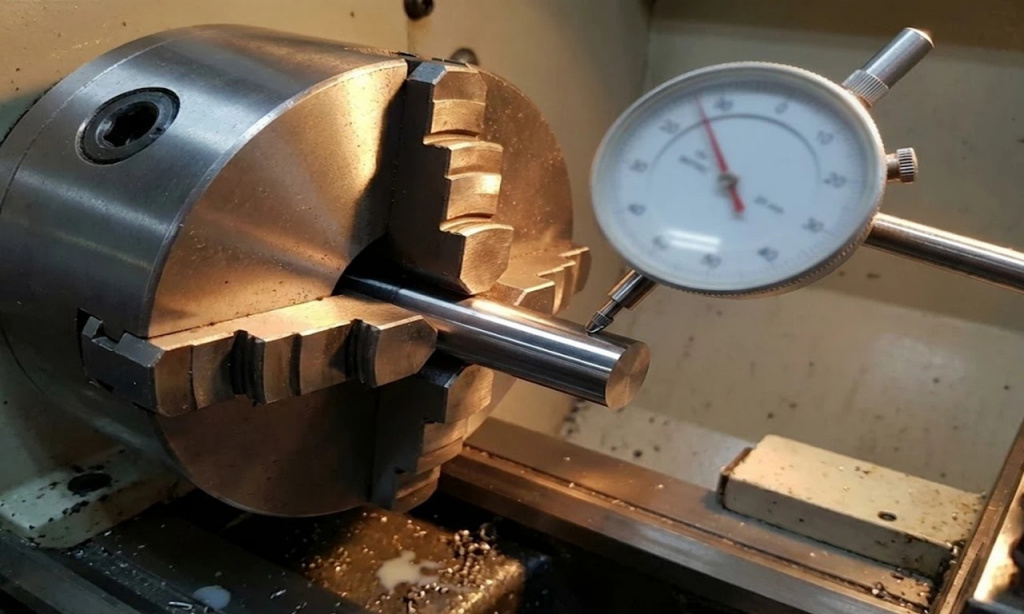

С помощью индикатора часового типа опытный токарь может выставить деталь с биением менее одной «сотки» (0.01 мм). Это позволяет выполнять самые ответственные операции, где несоосность недопустима.
Максимальная универсальность: зажим круглых, квадратных, прямоугольных и асимметричных деталей
Этот патрон способен надежно зафиксировать заготовку практически любой формы. Корпус редуктора, фланец со смещенными отверстиями, сложная отливка — для него это стандартные задачи.

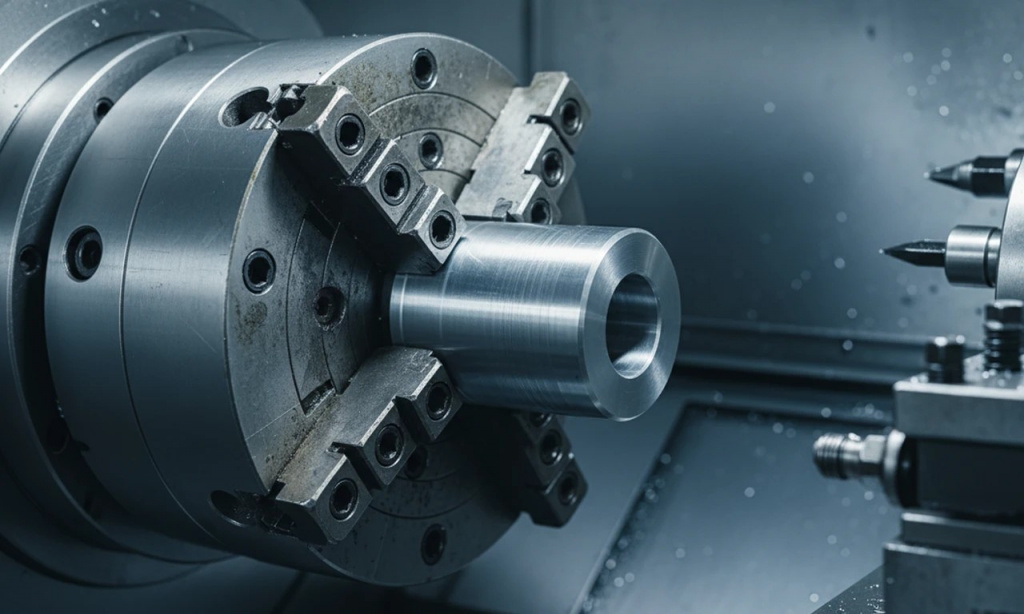

Эксцентриковая обработка: смещение центра для специфических задач
Возможность сместить центр вращения заготовки — уникальная особенность этого типа патронов. Именно так вытачивают эксцентриковые валы и кулачки. Однако, если деталь имеет сложный профиль, который невозможно получить точением, стоит рассмотреть использование концевых или шпоночных фрез на фрезерном оборудовании для завершения операции.
Независимые кулачки позволяют выставить деталь с точностью до 0.01 мм, но требуют времени и навыка.
Недостатки и ограничения: плата за точность
Длительная и сложная настройка: время — деньги
Главный недостаток — время. Процесс выверки детали с помощью индикатора требует терпения и сноровки. Если для трехкулачкового патрона установка занимает секунды, то здесь она может занять 10-15 минут, что абсолютно неприемлемо для серийного производства.
Высокие требования к опыту токаря
Без понимания процесса центровки и умения работать с измерительным инструментом получить от этого патрона все его преимущества невозможно. Неопытный оператор потратит много времени и не добьется нужной точности.
Особенности силы зажима
Инженерный компромисс здесь в том, что итоговая сила зажима зависит от равномерности затяжки всех четырех винтов. При неправильной затяжке деталь может быть зажата слабее, чем в трехкулачковом патроне, где усилие от ключа равномерно распределяется через спираль.
Критерии подбора: как выбрать патрон под задачи производства
Чтобы теория превратилась в практику, пройдитесь по этим четырем шагам. Ответы на эти вопросы однозначно приведут вас к верному выбору.
Шаг 1: Анализ геометрии заготовок (Форма и материал)
Если вы работаете в основном с круглым прутком или шестигранником, ваш базовый выбор — трехкулачковый патрон. Если же ваши детали — это литые корпуса, фланцы, квадратные или прямоугольные заготовки, вам необходим четырехкулачковый.
Только патрон с независимыми кулачками позволяет выполнять эксцентриковую токарную обработку.
Шаг 2: Определение требований к точности (Допуски на чертежах)
Посмотрите в чертежи. Если допуски на биение, соосность и концентричность жесткие (в сотых долях миллиметра), то обеспечить их сможет только четырехкулачковый патрон с независимым перемещением кулачков. Для большинства обдирочных и получистовых операций достаточно точности трехкулачкового.
Шаг 3: Оценка типа производства (Единичное vs. Серийное)
Ключевой вопрос: сколько одинаковых деталей вы делаете? Если это серия из 1000 штук, каждая минута на переустановку в четырехкулачковом патроне выльется в колоссальные потери времени. Здесь без вариантов побеждает трехкулачковый. Если же у вас ремонтный цех или опытное производство, где каждая деталь уникальна, гибкость четырехкулачкового патрона незаменима.
Шаг 4: Учет квалификации персонала и времени на переналадку
Готов ли ваш оператор тратить по 15 минут на выверку каждой детали? Есть ли у него для этого достаточные навыки? Честный ответ на этот вопрос часто является решающим. Инвестиции в дорогой и точный патрон бессмысленны, если на нем некому работать.
Частые ошибки и правила эксплуатации для продления жизни патрона
За годы работы в «РосИнструменте» я видел множество последствий неправильного выбора и эксплуатации патронов. Это не только испорченные детали, но и преждевременный износ дорогостоящей оснастки.
«Самая частая ошибка новичков — попытка зажать квадрат в трехкулачковый патрон. Это не только портит деталь и патрон, но и крайне опасно. Был случай, когда заготовка на скорости 1000 об/мин вылетела и пробила защитный кожух. Цена такой ошибки могла быть гораздо выше стоимости правильной оснастки». — Александр Шестопалов
Ошибки при выборе: почему дешевле не всегда лучше
Покупка самого дешевого патрона неизвестного производства с целью экономии — это прямой путь к убыткам. Цена ошибки здесь — это стоимость всего брака, который вы выпустите из-за плохой точности, и стоимость простоя станка, когда патрон выйдет из строя в самый неподходящий момент.
Ошибки в работе: чего категорически нельзя делать
Использование 3-кулачкового патрона для несимметричных заготовок
Это нарушение номер один. Ненадёжный зажим, дисбаланс, повышенная вибрация, риск вылета детали и поломка патрона.
Неправильная последовательность затяжки на 4-кулачковом патроне
Затягивать кулачки нужно попарно-крест-накрест, постепенно увеличивая усилие. Если затянуть один кулачок до упора, а потом остальные, это может привести к деформации корпуса патрона и неточной установке.
Работа на предельных оборотах с несбалансированной деталью
При установке сложной асимметричной заготовки в четырехкулачковый патрон возникает сильный дисбаланс. Запускать станок на высоких оборотах в таком случае — значит подвергать шпиндельный узел огромным нагрузкам, что сокращает срок его службы.
Уход и обслуживание: чистка, смазка, проверка биений
Токарный патрон — это точный механизм. Регулярно очищайте патрон от стружки, особенно спираль и пазы кулачков. Если на кулачках появились задиры или следы коррозии, их необходимо аккуратно удалить. Для деликатной зачистки посадочных поверхностей и кулачков отлично подойдет мелкий абразивный инструмент (шкурка или доводочные бруски), который не нарушит геометрию деталей.
3 или 4 кулачка — не выбор, а стратегия оснастки
Как видите, спор «трех- против четырехкулачкового» бессмыслен. Это два разных инструмента для разных задач, и выбор определяется исключительно вашей производственной стратегией.
Ваш выбор — 3-кулачковый, если...
- Вы занимаетесь серийным производством.
- Ваши заготовки имеют правильную круглую или шестигранную форму.
- Скорость переустановки для вас критически важна.
- Требования к точности находятся в пределах 0.05 мм.
Вам необходим 4-кулачковый, если...
- Вы работаете с деталями сложной, несимметричной формы.
- Ваши чертежи требуют прецизионной точности (сотые доли мм).
- Вы выполняете ремонтные или единичные заказы.
- Вам требуется выполнять эксцентриковую обработку.
Стоит ли иметь оба патрона в арсенале?
Однозначно, да. Для любой профессиональной мастерской или производственного цеха оптимальным решением является наличие обоих типов патронов. Это позволяет быть гибким и эффективно решать 99% токарных задач — от скоростной серийной обработки до сложнейших единичных операций. В «РосИнструменте» мы всегда помогаем клиентам подобрать полный комплект оснастки для токарных станков, чтобы они были готовы к любому вызову.
Часто задаваемые вопросы
Можно ли на 4-кулачковом патроне зажимать круглые детали?
Да, конечно. Четырехкулачковый патрон универсален и отлично справляется с круглыми деталями, позволяя добиться гораздо более высокой точности центрирования, чем на трехкулачковом. Единственный минус — это займет значительно больше времени на установку.
Что такое "обратные кулачки" и нужны ли они мне?
Обратные кулачки — это комплект кулачков, у которых зажимные ступени развернуты в обратную сторону. Они необходимы для зажима заготовок большого диаметра, которые не помещаются в прямые кулачки, или для фиксации детали за внутреннюю поверхность (например, при обработке трубы или кольца). Они обычно идут в комплекте с патроном.
С чего лучше начать новичку: с 3-х или 4-х кулачкового патрона?
Рекомендую начинать с освоения трехкулачкового патрона. Он проще, безопаснее и позволяет быстро научиться базовым токарным операциям. Однако с самого начала важно понимать его ограничения и, как только основы будут усвоены, переходить к изучению работы с четырехкулачковым патроном, чтобы стать по-настоящему универсальным специалистом.
Как проверить точность патрона и понять, что его пора менять?
Самый надежный способ — использовать шлифованную контрольную оправку (скалку) и индикатор часового типа. Оправка зажимается в патрон, и индикатор устанавливается так, чтобы его ножка касалась ее поверхности. Медленно проворачивая патрон вручную, вы следите за отклонением стрелки индикатора. Если это отклонение (биение) превышает допустимые для ваших задач нормы, патрон требует обслуживания или замены.
