Правила установки оправки для сверлильного патрона (ГОСТ 2682-86) на конус Морзе

Оправка для сверлильного патрона и сверлильного патрона ГОСТ 2682-86 — тема, в которой путаются даже опытные наладчики. Разбираем, как подобрать оправку для сверлильного патрона по конусу Морзе и посадке, в том числе оправка для сверлильного патрона с переходом между номерами конусов.

Биение патрона 0,15 мм — и сверло Ø8 уводит отверстие за допуск уже на третьем переходе. Партия под вопросом, ЧПУ стоит, снабженец ищет виноватого. В девяти случаях из десяти причина не в патроне и не в сверле, а в оправке и в том, как её посадили на шпиндель. Я Александр Шестопалов, владелец «РосИнструмента», в металлообработке с 2004 года. Ниже — то, что мы проверяем руками, а не то, что красиво написано в каталоге.

Краткая выжимка: специфика посадки сверлильных патронов в шпиндель

• Оправка для сверлильного патрона — переходник между конусом Морзе шпинделя и посадочным конусом патрона (обычно B10/B12/B16/B18 или JT).
• ГОСТ 2682-86 нормирует конусы Морзе и метрические: размеры, допуски, твёрдость и шероховатость посадочных поверхностей сверлильного патрона по ГОСТ.
• 80% биения и вырывания патрона — некачественная посадка: грязь, задиры, удар молотком вместо оправки-выбивалки.
• Цена ошибки считается не в рублях за оправку для сверлильного, а в часах простоя станка и забракованной партии.

Для стабильной работы станочного парка и минимизации рисков биения, технологи рекомендуют использовать только сертифицированную оснастку, прошедшую строгий контроль геометрии. Если вы столкнулись с износом переходников, проворотами или уводом сверла на глубоких отверстиях, стоит обновить инструментальную базу. Вы можете изучить технические характеристики и подобрать оправки для сверлильных патронов (ГОСТ 2682-86) в специализированном каталоге для промышленных предприятий. Точное совпадение допусков конуса Морзе исключает вибрации и гарантирует заявленный ресурс шпиндельного узла.

Назначение и кинематика станочных оправок с конусом Морзе

Оправка для сверлильного патрона — станочная оснастка, соединяющая коническое отверстие шпинделя (конус Морзе) с посадочным конусом патрона. Она передаёт крутящий момент и обеспечивает точность центрирования. Оправка для сверлильного патрона по ГОСТ 2682-86 — базовый стандарт для конусов Морзе, в том числе морзе для ручной подачи.

Конструктивно это стальной корпус с наружным конусом Морзе (КМ1–КМ5) и внутренним посадочным конусом под патрон. Иногда — с лапкой или резьбовым хвостовиком под затяжку. Задача одна: держать ось вращения сверла с минимальным биением и не проворачиваться под нагрузкой.

Различайте три сущности, которые часто путают:

1. Оправка — держатель патрона на конусе Морзе.
2. Переходник сверлильного патрона конус морзе — та же логика, но часто с переходом между разными номерами конусов (КМ2 → КМ1).
3. Втулка — переходник между конусами без посадки под патрон.
4. Оправки для станков — станочная оснастка под конкретные модели сверлильных и фрезерных станков, в том числе оправка для сверлильного патрона с конусом Морзе для ручной подачи.

Для ручного сверления и сверлильных станков логика одна, требования к точности разные. На ЧПУ биение оправки умножается на длину сверла — и вы ловите увод.

Стандарт ГОСТ 2682-86: допуски, размеры и требования к жесткости

ГОСТ 2682-86 задаёт номинальные размеры конусов Морзе и метрических, предельные отклонения диаметра и угла конуса, требования к твёрдости и шероховатости посадочных поверхностей.

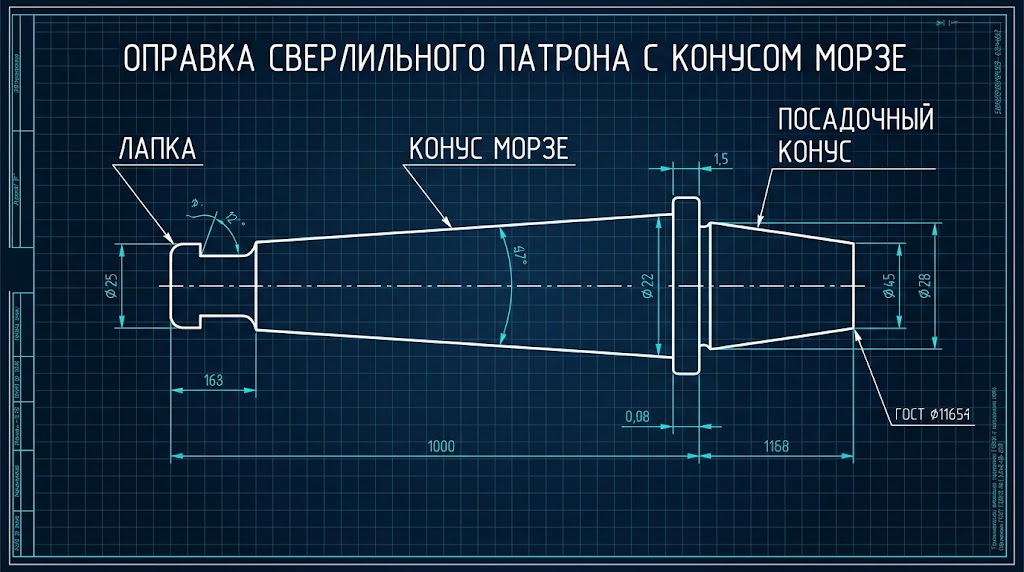

Конструктивные элементы оснастки строго регламентированы стандартом ГОСТ 2682-86.

Ключевые номера конусов и их применение:

Посадочный размер сверлильного патрона (B10, B12, B16, B18, JT) должен совпадать с внутренним конусом оправки. Стандарт посадки сверлильного патрона по ГОСТ 2682-86 — это не «примерно подходит», а точное совпадение номера. Оправка для сверлильного патрона с неподходящей посадкой не центрует патрон и приводит к биению.

Практический критерий: если патрон садится на оправку без натяга и болтается — это не та пара. Если садится с явным усилием и не доходит на 1–2 мм — проверьте задиры и грязь, а не бейте сильнее.

Цеховой инсайт: угол конуса Морзе — самотормозящийся, поэтому держит за счёт трения, а не шпонки. Любая смазка на посадочной поверхности (даже случайная от СОЖ) снижает коэффициент трения и провоцирует проворот патрона под нагрузкой. Протирайте конус насухо.

Классификация переходных втулок: хвостовики, лапки и твердость стали

Выбор оправки определяется типом шпинделя, номером конуса, типом патрона и условиями работы — от ручной смены до жёсткого ЧПУ.

Разберём по развилкам:

1. По типу хвостовика — конус Морзе (КМ1–КМ5) или метрический конус. Для большинства сверлильных станков и ручных патронов — Морзе.
2. По внутренней посадке — под кулачковый патрон (B10/B12/B16/B18) или под резьбовой (JT). Не путайте: JT и B — разные стандарты.
3. По наличию лапки — лапка нужна для выбивания оправки из шпинделя без удара по самому конусу.
4. По материалу — легированная сталь с закалкой (обычно 40Х, 45, У8А) до HRC 40–50 на посадочных поверхностях.

Для ручной смены инструмента берите оправку с лапкой и ровной наружной поверхностью — её удобно выбивать. Для ЧПУ с автоматической сменой — без лапки, с точной геометрией под захват.

Инженерный компромисс: максимальная твёрдость (HRC 55+) даёт износостойкость, но повышает хрупкость. При вибрациях и перекосе такая оправка может дать скол по кромке конуса. Для станков с изношенным шпинделем разумнее HRC 42–48 — она «прощает» небольшие перекосы.

Пошаговая инструкция по монтажу инструмента без риска перекоса

Правильная установка — чистая сухая посадка с натягом, без ударов по конусу и с проверкой биения индикатором.

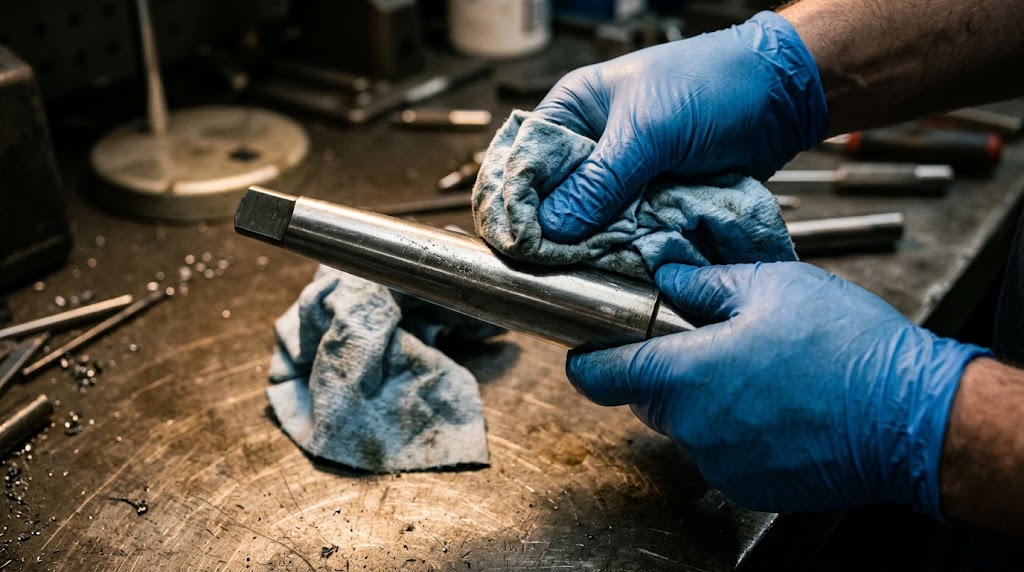

Важнейшее правило посадки самотормозящегося конуса — абсолютно сухая и чистая поверхность. Любая смазка приведет к провороту.

Порядок, который мы отработали на практике:

1. Подготовка — снять оправку, осмотреть конус шпинделя и оправки на задиры, забоины, следы коррозии. Задир на конусе = биение, которое не убрать никакой затяжкой.
2. Очистка — протереть обе посадочные поверхности насухо ветошью, продуть сжатым воздухом. Никакой смазки.
3. Установка патрона на оправку — запрессовать патрон на оправку (обычно в тисках через оправку-выпрессовку), не бить молотком по кулачкам.
4. Ввод в шпиндель — вставить оправку в конус шпинделя лёгким осевым усилием до упора. Если не садится — снять и найти причину, а не забивать.
5. Затяжка — для резьбовых хвостовиков затянуть штатным ключом; для конуса Морзе — короткий резкий осевой толчок (для станков с затяжкой через шпильку — по регламенту станка).
6. Контроль биения — индикатор на оправку у основания патрона: для сверлильных станков норма до 0,05 мм, для точных работ — до 0,02 мм.
7. Проверка на проворот — пробный пуск на рабочих оборотах без нагрузки, затем под нагрузкой 30–40% от номинала.

Цеховой инсайт: самая частая причина «патрон вырвало» — не слабая затяжка, а перекос при вводе. Оправка вошла на 80% длины, её дожали, конус сел криво — и под нагрузкой провернулся. Контролируйте полную посадку по лапке или по контрольному пояску.

Расчет TCO: влияние биения оснастки на брак и простой ЧПУ

Неправильный выбор или монтаж оправки стоит не 500 рублей, а часов простоя станка и забракованной партии.

Простой пример. Сверлильный станок с ЧПУ, смена 8 часов, стоимость станко-часа с учётом оператора — условно 2500–4000 рублей. Если из-за биения оправки партия из 200 деталей ушла в брак по отверстиям:

• время на обнаружение — 1–2 часа;
• переналадка и повторный запуск — 1–2 часа;
• стоимость забракованного материала и работы — по факту партии.

Итого один инцидент — это десятки тысяч рублей и сорванный срок поставки. Оправка за несколько сотен рублей здесь — не статья экономии, а страховка.

Как собственник, я знаю цену простоя станка. Поэтому мы в «РосИнструменте» держим на складе ходовые позиции — оправки КМ1, КМ2, КМ3 под патроны B10–B18 — чтобы цех не ждал поставку неделю из-за расходника.

Типичные ошибки станочников при запрессовке и эксплуатации

Большинство отказов оправок — следствие несовпадения стандартов, грязной посадки и ударов по конусу.

1. Путаница B и JT — патрон с посадкой JT не сядет на оправку под B, и наоборот. Проверяйте маркировку.
2. Удар молотком по оправке — деформирует конус, биение растёт. Используйте выбивалку с лапкой.
3. Смазка на конусе — проворот под нагрузкой. Только сухая посадка.
4. Задиры и коррозия — не шлифуйте «на глаз», меняйте оправку.
5. Неверный номер конуса — КМ2 в КМ3 сидит, но не центрируется. Проверяйте по маркировке шпинделя.
6. Игнорирование биения — если не проверять индикатором, проблему поймаете по браку.

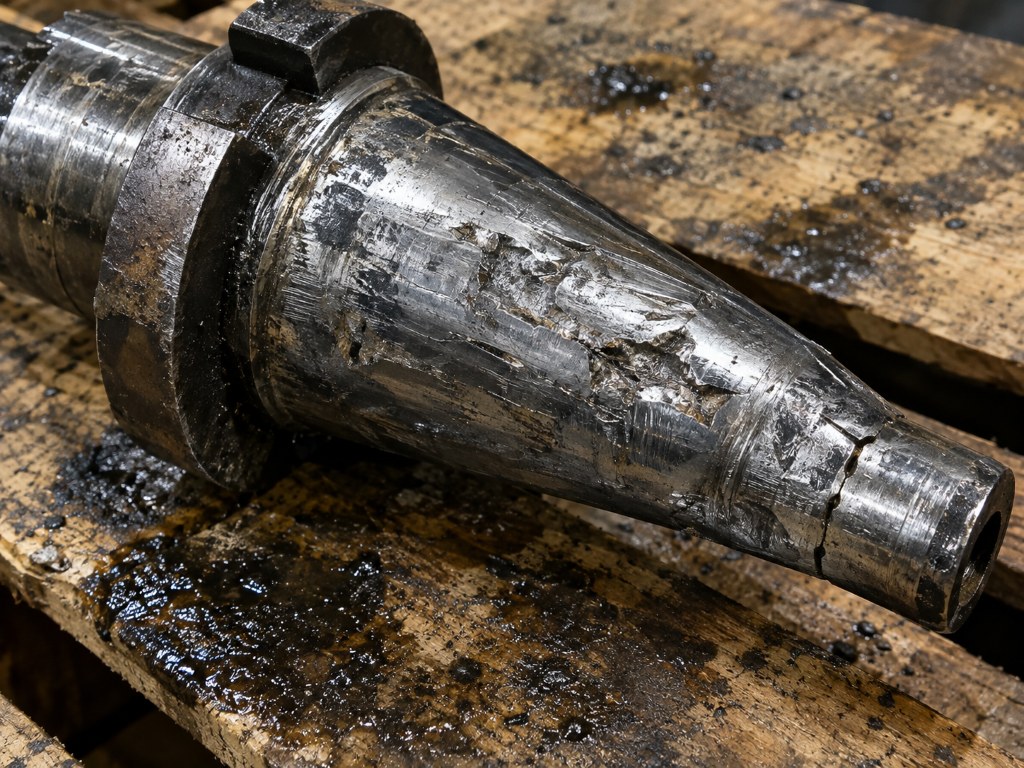

Удары молотком и грязная посадка необратимо нарушают геометрию конуса, делая точное сверление невозможным.

Цеховой инсайт: оправки КМ2 для патронов — самая ходовая позиция, и именно по ним чаще всего приносят «брак» из-за того, что в шпиндель КМ3 вставили КМ2 «на глаз». Разница диаметров ~6,6 мм — визуально почти незаметна, а по факту посадки нет.

Ответы на частые вопросы

Как понять, какая оправка нужна для моего станка?

Посмотрите маркировку конуса на шпинделе (КМ1–КМ5) и посадку патрона (B10–B18 или JT). Оправка для сверлильного патрона должна совпадать по обоим параметрам. Если сомневаетесь — пришлите фото маркировки, наши специалисты подберут оправку для сверлильного патрона, в том числе оправка для сверлильного патрона с конусом Морзе для ручной подачи.

Можно ли ставить патрон на оправку без пресса?

Можно, но аккуратно: через оправку-выпрессовку и тиски, без ударов по кулачкам. Удар по патрону — это потеря точности кулачков.

Какое биение считается нормой?

Для сверлильных станков — до 0,05 мм на оправке у основания патрона. Для точных работ — до 0,02 мм. Выше — ищите причину в посадке или износе шпинделя.

Чем отличается оправка с конусом морзе для сверлильных патронов от переходника?

Функционально близки: оправка — держатель патрона, переходник — часто переход между разными номерами конусов. Для подбора важны оба параметра: наружный конус и внутренняя посадка. Оправка для сверлильного патрона по ГОСТ 2682-86 и переходник сверлильного патрона конус морзе взаимозаменяемы в ряде задач, в том числе морзе для ручной подачи.

Почему патрон проворачивается на оправке?

Три причины: смазка на конусе, неполная посадка (перекос) или износ посадочной поверхности. Проверьте чистоту и полноту посадки, затем геометрию.

Сколько ходит оправка?

Зависит от жёсткости станка, СОЖ и нагрузки. Ресурс — расчётный, а не гарантированный: при аккуратной эксплуатации и сухой посадке оправка служит годами, при ударах и грязном конусе — месяцами.
