Почему ломаются метчики при нарезании резьбы

Автор: Шестопалов Александр Сергеевич, директор и собственник компании «РосИнструмент», опыт в сфере металлообработки с 2004 года. Моя миссия — быть для вас надежным партнером.

5 главных причин, почему ломаются метчики

Поломка метчика почти всегда сводится к одной из пяти фундаментальных ошибок. Это происходит, когда превышен предел прочности инструмента на скручивание. Вот главные виновники:

• Не тот инструмент. Выбран метчик, который не подходит под обрабатываемый материал (например, HSS для жаропрочной стали) или тип отверстия (метчик с прямой канавкой в глухом отверстии).
• Неправильная подготовка. Диаметр предварительно просверленного отверстия слишком мал, что многократно увеличивает крутящий момент.
• Проблемы со стружкой. Эвакуация стружки неэффективна. Канавки забиваются, создавая "стружечную пробку", которая блокирует и ломает инструмент.
• Ошибка позиционирования. Метчик и отверстие не соосны. Возникающая радиальная нагрузка вызывает излом, особенно при жестком закреплении.
• Чрезмерный износ. Инструмент попросту затупился. Режущие кромки скруглены, силы резания растут, и в итоге метчик не выдерживает.

Экономика поломки: почему сломанный метчик стоит так дорого?

Сломанный инструмент — это не просто досадная мелочь. Это всегда финансовые потери, которые на порядки превышают стоимость самого метчика.

Прямые убытки: стоимость простоя, брака и нового инструмента

Каждая минута простоя современного станка с ЧПУ стоит ощутимых денег. К этому добавляется стоимость самой сломанной оснастки, а часто — и безвозвратно испорченной детали. Если деталь сложная и дорогая, убытки могут исчисляться десятками и сотнями тысяч рублей из-за одного неверного действия.

Косвенные риски: повреждение дорогостоящей детали, оснастки и станка

Попытки извлечь обломок кустарными методами могут привести к повреждению резьбонарезного патрона, шпинделя станка или поверхности самой детали. Это уже не просто брак, а затраты на серьезный ремонт и дополнительное время простоя.

Виды и причины поломок: от неправильного выбора до ошибок СОЖ

Чтобы системно подойти к решению проблемы, необходимо понимать ее корни. Все причины можно разделить на четыре большие группы.

Группа 1: Ошибки выбора инструмента и технологии резания

Несоответствие инструмента и режимов — это фундамент для будущей поломки.

Несоответствие метчика задаче

• Материал. Нельзя нарезать резьбу в нержавеющей стали обычным метчиком из быстрорежущей стали HSS. Для вязких и прочных материалов необходимо использовать профессиональные метчики из кобальтовых сплавов (HSSE) или порошковой стали, которые способны выдерживать экстремальные нагрузки и высокие температуры.
• Геометрия. Использование метчика с прямыми канавками для нарезания глухих отверстий — гарантированный путь к поломке. Стружка не выводится наружу, а спрессовывается на дне, блокируя инструмент. Для глухих отверстий предназначены метчики с винтовыми канавками, которые "выталкивают" стружку из зоны резания.
• Покрытие. Современные покрытия, такие как TiN (нитрид титана) или TiAlN (титан-алюминий-нитрид), значительно снижают трение и повышают износостойкость. Работа без покрытия по сложным материалам ведет к быстрому износу и поломке.

Неверные режимы резания

• Скорость. Слишком высокая скорость резания вызывает перегрев режущих кромок. Они теряют твердость, быстро скругляются и изнашиваются, что приводит к увеличению крутящего момента и излому.
• Подача. При машинном нарезании подача должна строго соответствовать шагу резьбы. Если подача меньше шага, метчик начинает тереть, а не резать, что ведет к износу. Если больше — инструмент ломается от чрезмерной осевой нагрузки.

Неэффективный отвод стружки — главная причина поломки в глухих отверстиях.

Проблемы с удалением стружки и охлаждением

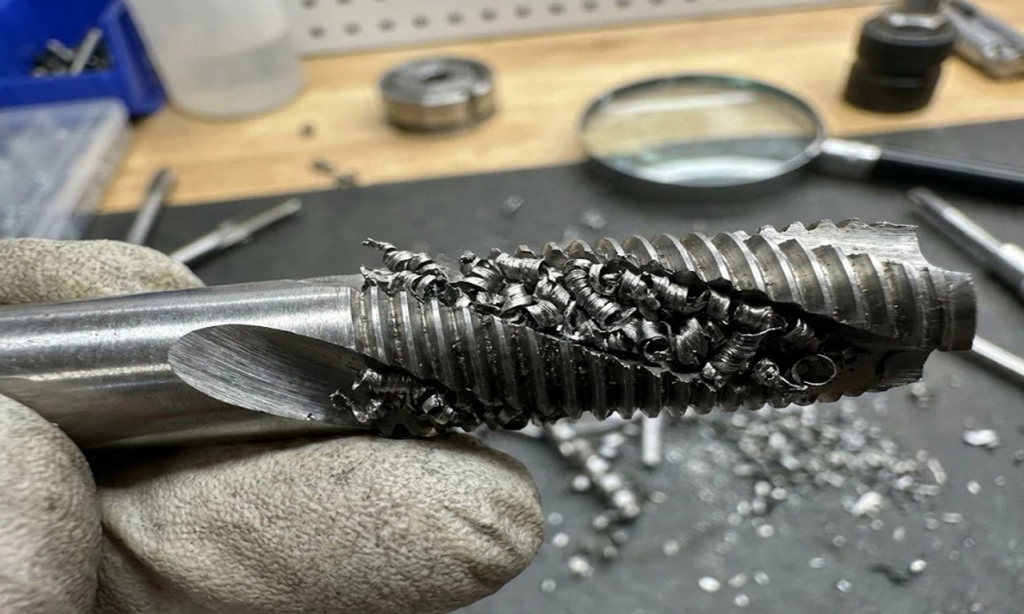

• "Стружечная пробка". Это критическое забивание стружечных канавок, особенно в глубоких глухих отверстиях. Спрессованная стружка создает колоссальное сопротивление, которое не выдержит ни один метчик.
• СОЖ. Отсутствие смазочно-охлаждающей жидкости или ее недостаточная подача — частая причина проблем. СОЖ не только охлаждает, но и смазывает, уменьшая трение и помогая эвакуировать стружку.

Группа 2: Проблемы подготовки заготовки и позиционирования

Даже идеальный инструмент, работающий на идеальных режимах, сломается, если заготовка и позиционирование не в порядке.

Неправильная подготовка отверстия

• Диаметр. Это самая распространенная причина поломки. Уменьшение диаметра отверстия под резьбу всего на 0.1 мм от номинала может увеличить крутящий момент на 20-30%. Всегда сверяйтесь с таблицей диаметров.
• Качество поверхности. Отверстие должно быть строго цилиндрическим. Овальность, конусность или наличие заусенцев после сверления создают неравномерную нагрузку на режущие кромки метчика.

Нарушение соосности

• Жесткое закрепление. При малейшем перекосе между осью шпинделя и осью отверстия в жестко закрепленном метчике возникают огромные изгибающие нагрузки, ведущие к поломке. Для компенсации этого применяют специальные резьбонарезные патроны с осевой и радиальной компенсацией.
• Биение шпинделя. Изношенный шпиндель станка или плохая оснастка могут давать биение, которое равносильно постоянной несоосности.

Группа 3: Состояние инструмента и свойства материала

Нельзя игнорировать физический износ инструмента и особенности обрабатываемого материала.

Критический износ и усталость металла

• Визуальные маркеры. Осмотрите режущие кромки. Если вы видите сколы, явное скругление вместо острого края или затертую блестящую поверхность на задней стороне зуба — метчик пора менять.
• Конец ресурса. У любого инструмента есть свой ресурс. Пытаться выжать из него "еще одну деталь" — значит рисковать и деталью, и станком. Экономия на замене инструмента часто оборачивается гораздо большими потерями.

Сложные материалы

• Вязкие и прочные сплавы (нержавейка, титан) склонны к налипанию на режущую кромку. В особо ответственных деталях, где риск поломки недопустим, опытные технологи часто заменяют метчики на резьбофрезы. Фрезерование резьбы создает меньше давления на стенки и исключает риск заклинивания инструмента внутри дорогой заготовки.
• Внутренние напряжения. Литые или плохо обработанные заготовки могут иметь неоднородную структуру и внутренние напряжения, которые приводят к непредсказуемому поведению материала во время нарезания резьбы.

Группа 4: Человеческий фактор

Автоматизация снижает риски, но не исключает их полностью.

Ошибки при ручном нарезании резьбы

При работе воротком крайне сложно обеспечить идеальную соосность и равномерное усилие. Перекос воротка — самая частая причина поломки ручных метчиков. Необходимо также делать обратный ход на 1/4 оборота после каждого полного оборота вперед для слома стружки.

Неверная настройка или программирование станка с ЧПУ

Опечатка в коде (неверная подача G33/G84), ошибка в выборе корректора на инструмент, неправильная привязка по оси Z — все это может мгновенно привести к поломке.

Если вы нарезаете резьбу на токарном станке, убедитесь в правильной привязке инструмента. Для серийного производства наружной и внутренней резьбы на телах вращения экономически выгоднее использовать резьбонарезные пластины и державки, так как при сколе достаточно просто повернуть пластину новой гранью, не меняя весь инструмент.

Более 50% поломок, которые мы в «РосИнструменте» анализировали по просьбам клиентов, можно было бы избежать простой двойной проверкой: правильный диаметр сверла и достаточная подача СОЖ. Основы решают. — Шестопалов Александр Сергеевич, директор «РосИнструмент»

Технология предотвращения брака: чек-лист перед нарезанием резьбы

Теория важна, но практика важнее. Вот простые шаги, которые должны стать для вас рефлексом.

Чек-лист из 5 шагов перед каждым нарезанием резьбы

1. Проверить соответствие метчика материалу. Убедитесь, что HSS, HSSE или VHM и покрытие инструмента соответствуют обрабатываемому сплаву.

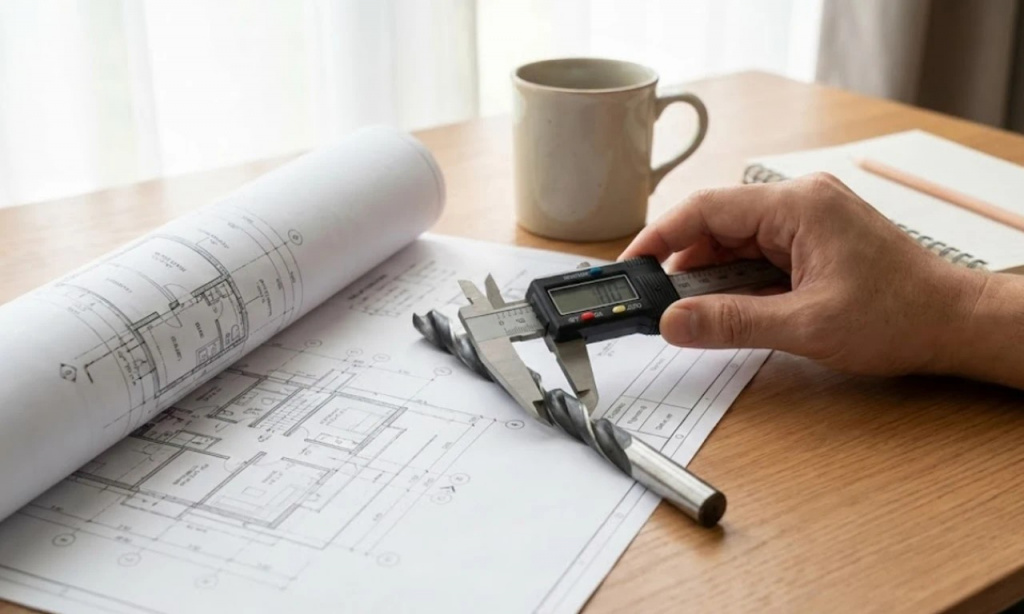

2. Перепроверить диаметр отверстия по таблице. Это займет 10 секунд, но спасет 9 из 10 метчиков. Не доверяйте памяти.
3. Очистить отверстие. Продуйте отверстие сжатым воздухом от стружки и проверьте, нет ли на входе заусенцев.
4. Обеспечить соосность и надежное крепление. Используйте качественные резьбонарезные патроны, особенно при работе на универсальном оборудовании.
5. Настроить подачу СОЖ. Убедитесь, что эмульсия или масло подаются точно в зону резания и в достаточном количестве.

Таблица: Диаметр сверла под метрическую резьбу (M3-M24)

Это одна из самых важных таблиц в металлообработке. Сохраните ее. Данные приведены для стандартного шага резьбы.

Отклонение диаметра отверстия всего на 0.1 мм может стать фатальным для инструмента.

Выбор СОЖ: Ключ к чистовой резьбе и долгой жизни инструмента

Не всякая СОЖ одинаково полезна. Для стали и чугуна подойдут стандартные водосмешиваемые эмульсии (5-8% концентрации). Для нержавеющей стали и алюминия лучше использовать специальные СОЖ с противозадирными присадками или чистые масляные СОЖ (пасты), которые предотвращают налипание материала на инструмент.

Что делать, если метчик уже сломался: Алгоритм действий

Без паники. Глубоко вдохните и оцените ситуацию.

Шаг 1: Оцените ситуацию и обеспечьте безопасность

Остановите станок. Оцените, насколько глубоко сломался метчик и выступает ли его часть над поверхностью. От этого зависит метод извлечения.

Шаг 2: Выберите метод извлечения обломка

Механические методы: Экстракторы и плоскогубцы

Если часть хвостовика торчит, можно попробовать аккуратно выкрутить его пассатижами или специальным зажимом. Если обломок находится вровень с поверхностью или чуть глубже, используют специальные экстракторы. Они имеют 3 или 4 продольных шлица, которые вставляются в канавки метчика и позволяют передать крутящий момент для его выкручивания.

Электроэрозионное выжигание (прошивка): Когда другие способы не работают

Это самый надежный, хоть и не самый быстрый метод для извлечения глубоко засевшего обломка, особенно из дорогих деталей. Специальный электрод (обычно медный или графитовый) выжигает сердцевину метчика, не повреждая резьбу в детали. Оставшиеся тонкие стенки легко удаляются.

Химические методы: Травление кислотой (с осторожностью)

Этот метод применяется редко и с большой осторожностью. Азотная кислота может растворить сталь метчика, но она также может повредить и саму деталь, особенно если она из стали. Метод требует экспертизы и строгих мер безопасности.

Продвинутые технологии защиты от поломок (для экспертов)

На современном производстве для защиты от поломок применяют автоматизированные системы.

Системы мониторинга крутящего момента в реальном времени

Станок отслеживает нагрузку на инструмент в реальном времени. При резком росте момента (что говорит о затуплении или забивании стружкой) система автоматически останавливает обработку или выводит инструмент, спасая его от поломки.

Адаптивный контроль в современных ЧПУ

Система ЧПУ может самостоятельно корректировать скорость резания или подачу в зависимости от нагрузки, поддерживая оптимальные условия резания и предотвращая перегрузки.

Акустические и вибрационные датчики износа

Специальные датчики "слушают" процесс резания. Изменение частоты звука или вибрации сигнализирует о появлении сколов или затуплении кромки задолго до того, как это приведет к поломке.

Часто задаваемые вопросы

Как понять, что метчик скоро сломается?

Следите за косвенными признаками: появление характерного скрипа или визга, заметное увеличение нагрузки на шпиндель (видно по индикатору на станке), ухудшение качества поверхности резьбы (рваные витки) и изменение вида стружки.

Можно ли заточить сломанный или изношенный метчик?

Технически — да, но экономически это почти всегда нецелесообразно. Для качественной заточки метчика требуется специальное многоосевое заточное оборудование. Стоимость этой операции для стандартного метчика сопоставима со стоимостью нового. Проще и надежнее заменить инструмент.

Ручное или машинное нарезание: где риск поломки выше?

При ручном нарезании риск поломки субъективно выше из-за сложности контроля соосности и равномерности усилия. Однако на неправильно настроенном станке поломка произойдет мгновенно и с худшими последствиями. На правильно настроенном оборудовании риск минимален.

Как влияет глубина резьбы на вероятность поломки?

Прямо пропорционально. Чем глубже глухое отверстие, тем сложнее отвод стружки и тем выше суммарные силы резания и трения по всей длине инструмента. Для отверстий глубже 2-2.5 диаметров риск поломки значительно возрастает.

Системный подход — залог работы без брака

Поломка метчика — это почти всегда не случайность, а следствие нарушения технологии. Успешная работа без брака и простоев строится не на удаче, а на системном подходе.

Ключевые выводы для запоминания

Не экономьте на инструменте и оснастке. Всегда проверяйте диаметр отверстия. Обеспечивайте качественный отвод стружки и охлаждение. Меняйте инструмент до того, как он достигнет критического износа.

Важность триады: Правильный инструмент + Точная подготовка + Постоянный контроль

В этом и заключается философия надежного партнерства, которой мы придерживаемся в «РосИнструменте». Наша задача — не просто продать вам инструмент, а обеспечить вас правильным решением и знаниями для его эффективного применения. Потому что ваш успех — это и наш успех.
