Приветствую. Я — Александр Шестопалов, руководитель компании «РосИнструмент». За 20 лет в металлообработке я сформировал четкое правило: точность детали начинается с жесткости оснастки. Меня удивляет, когда на современные обрабатывающие центры или откапиталенные советские станки ставят «пластилиновые» китайские переходники, а затем удивляются, почему выкрашивается дорогой твердосплав или инструмент проворачивает в пиноли. В этой статье мы разберем физику базирования инструмента, откажемся от маркетинговой шелухи и научимся подбирать оснастку так, чтобы она гарантированно отрабатывала вложенный бюджет.
Если перед вашим производством прямо сейчас стоит задача срочно укомплектовать оборудование и вы не имеете права рисковать дорогостоящим шпинделем, рекомендую сразу изучить надежные переходные втулки в нашем каталоге, которые проходят строгий контроль геометрии и твердости. А для тех инженеров, кто хочет детально разобраться в отличиях фиксации, таблицах уклонов и формулах расчета убытков, мы продолжаем наш технический разбор.
Краткая выжимка: выбор переходных втулок для станков
- Конус Морзе держит инструмент за счет силы трения, но для фрезерования и сверления требуются принципиально разные типы фиксации (штревель против лапки).
- Углы уклона у конусов от КМ1 до КМ6 — разные. Единой пропорции не существует, поэтому дешевые аналоги с нарушенной геометрией дают биение.
- Сборка из нескольких втулок («матрешка») снижает жесткость системы СПИД в геометрической прогрессии. Правило: один переход — одна деталь.
- Экономия 500 рублей на оснастке часто приводит к ремонту пиноли задней бабки стоимостью в десятки тысяч рублей.
Виды переходных втулок: фиксация лапкой против резьбы под штревель
Переходная втулка с конусом Морзе — это прецизионный элемент инструментальной оснастки, предназначенный для точного центрирования и надежной фиксации режущего инструмента с коническим хвостовиком в шпинделе станка.

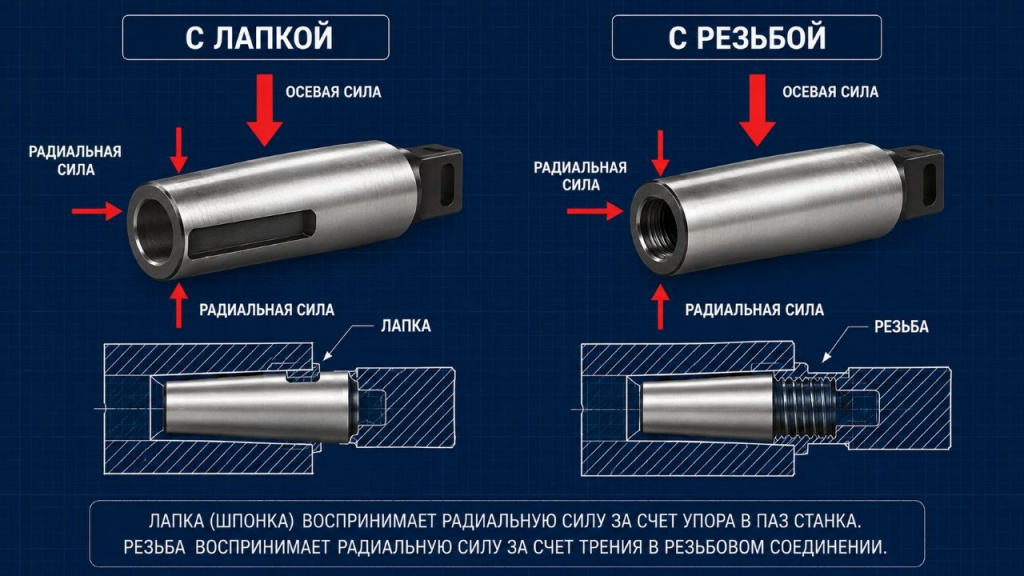

Разница векторов сил: лапка удерживает осевую нагрузку при сверлении, резьба противостоит радиальным силам при фрезеровании.
Главная ошибка снабженцев — покупка оснастки исключительно по номерам конусов, игнорируя кинематику самого станка. Втулка шпинделя токарного станка и оснастка для фрезерного центра работают под воздействием разных векторов сил.
Втулки для сверлильных и токарных станков (с лапкой, ГОСТ 13789-68)
Втулка переходная с лапкой — оснастка, передающая крутящий момент за счет плотной посадки конуса, где плоский хвостовик (лапка) служит исключительно для извлечения инструмента и страховки от проворота при пиковых осевых нагрузках.
При сверлении на токарном или радиально-сверлильном станке вектор силы резания направлен строго по оси инструмента. Сверло самопроизвольно вдавливается в конус, увеличивая пятно контакта и силу трения. Лапка на конце хвостовика входит в паз пиноли. Ее задача — не держать крутящий момент (его держит конусность), а предотвратить аварийную ситуацию при заклинивании стружки. Извлечение клином такого инструмента занимает секунды. Строгий стандарт для этого типа — ГОСТ 13789-68.
Втулки для фрезерных станков (с внутренней резьбой, DIN 2185)
Втулка переходная для фрезерного станка — оснастка с внутренней резьбой в хвостовой части, требующая принудительной затяжки штревелем (тягой) сквозь шпиндель для противодействия радиальным силам.
При фрезеровании возникают мощные радиальные (боковые) нагрузки. Если вы поставите в фрезерный станок инструмент с лапкой, боковое усилие неминуемо расшатает конус. Потеря пятна контакта приведет к тому, что фрезу просто вытянет из шпинделя вниз. Поэтому здесь используется резьба. Штревель намертво втягивает переходник в шпиндель, обеспечивая монолитную жесткость.
Совет эксперта (А.С. Шестопалов):
«Никогда не пытайтесь адаптировать токарный переходник для сверла с коническим хвостовиком под фрезерные задачи, срезая лапку болгаркой и нарезая резьбу кустарным способом. Нарушение балансировки и термообработки металла гарантированно убьет подшипники шпинделя на оборотах свыше 2000 об/мин».
Ошибка каскадной сборки: почему несколько втулок снижают жесткость шпинделя
Синдром «Матрешки» — грубое технологическое нарушение, при котором оператор использует каскад из нескольких переходников для установки мелкого инструмента в крупный шпиндель, что критически снижает жесткость узла.

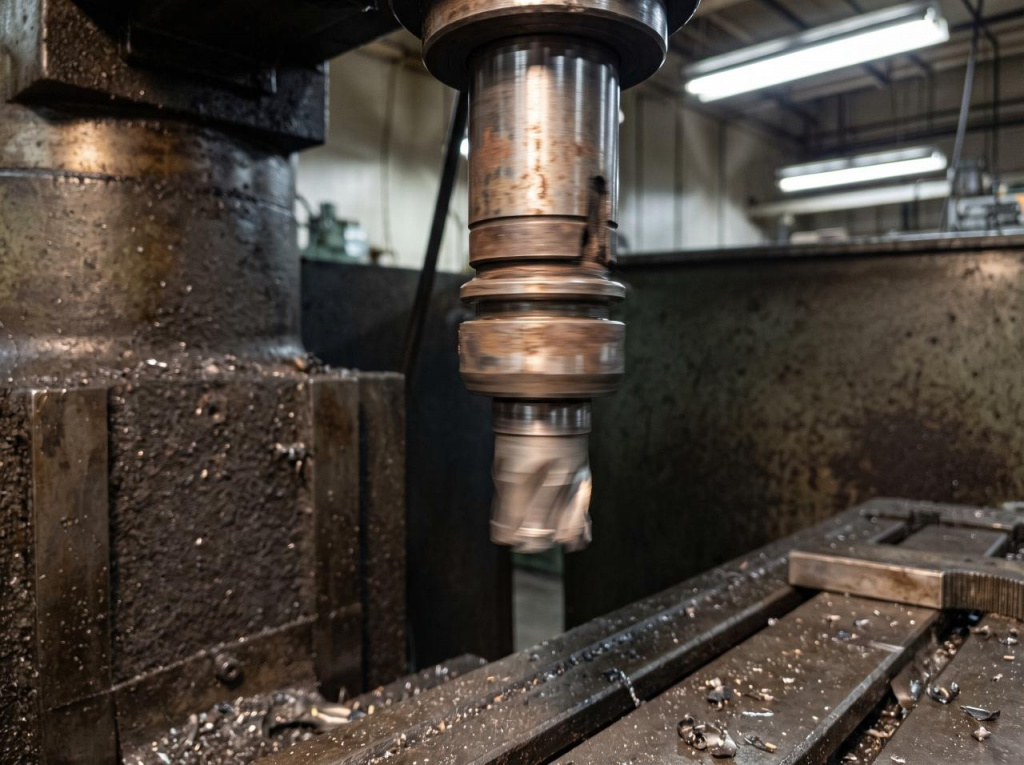

Сборка "матрешкой" из нескольких переходников неизбежно приводит к радиальному биению и выкрашиванию режущей кромки фрезы.
На производстве часто возникает ситуация: есть шпиндель с внутренним конусом Морзе 5 (КМ5), а нужно зажать сверло с хвостовиком КМ2. У снабженца нет прямой оснастки, и оператор собирает конструкцию: втулка переходная конус Морзе 4 3, затем в нее вставляется переходник КМ3-КМ2, а вся эта гирлянда отправляется в шпиндель через втулку КМ5-КМ4.
В металлообработке все есть инженерный компромисс. Выбирая универсальность (сборку из того, что есть под рукой), вы жертвуете жесткостью. Собирать такую «матрешку» на фрезерном ЧПУ — это как ставить докатку от легкового автомобиля на карьерный самосвал и ждать от него идеальной управляемости.
Каждое сопряжение добавляет микролюфт. Погрешность базирования суммируется. Итог:
- Радиальное биение на конце инструмента возрастает в 3-5 раз.
- При обработке вязких сталей (например, нержавейки) возникают резонансные вибрации.
- Твердосплавная режущая кромка, обладающая высокой твердостью, но низкой прочностью на изгиб, мгновенно выкрашивается.
Правило грамотного технолога: один шаг — одна деталь. Если нужен переход через размер, используется прямая втулка переходная с км3 на км2 или удлиненная версия под конкретную задачу.
Расчет убытков при провороте инструмента в пиноли станка
Проворот инструмента — аварийная ситуация, возникающая из-за недостаточного пятна контакта между сопрягаемыми коническими поверхностями, приводящая к разрушению оснастки и повреждению станка.
Частая история: отдел закупок находит «аналоги» по низу рынка. Приезжают детали из сырой стали с нарушенной геометрией. Токарь устанавливает сверло диаметром 40 мм, включает подачу, и инструмент проворачивает внутри пиноли.
Давайте считать убытки в цифрах:
- Смятый хвостовик сверла: от 3 000 до 15 000 рублей.
- Задиры внутри пиноли задней бабки (работает как фреза, уничтожая посадочное место): восстановление геометрической точности (расточка, шлифовка) обойдется в 40 000 — 80 000 рублей.
- Простой станка во время ремонта: 3-5 смен (потерянная выручка измеряется сотнями тысяч).
Экономия в 500 рублей на качественной оснастке оборачивается колоссальным ростом TCO (совокупной стоимости владения). Качественный зажим и фиксация требуют твердости поверхности не менее 45-50 HRC и точного соблюдения угла уклона.
Таблица размеров и углов уклона конусов Морзе от КМ1 до КМ6
Конус Морзе (Morse Taper, MT) — международный стандарт самозаклинивающегося хвостовика, отличительной чертой которого является уникальный угол уклона для каждого номера (от 1°25'43" до 1°30'26").
То, о чем часто молчат теоретики: у номеров КМ нет единой математической пропорции. Втулка переходная конус Морзе 2 имеет другой угол уклона, нежели КМ3. Именно поэтому кустарное производство оснастки "на глаз" обречено на провал.
Ниже приведена таблица для быстрой идентификации параметров. Она поможет снабженцам перевести заявки цеха в точные миллиметры.
| Номер конуса (КМ/MT) | Макс. диаметр конуса (D), мм | Угол уклона | Применяемость (частые комбинации) |
| КМ 1 | 12.065 | 1°25'43" | Мелкий инструмент, сверла до 14 мм |
| КМ 2 | 17.780 | 1°25'50" | Втулка переходная конус Морзе 2 (популярна на средних станках) |
| КМ 3 | 23.825 | 1°26'16" | Втулки переходные конус Морзе 3 3 (удлинители), фрезы средних диаметров |
| КМ 4 | 31.267 | 1°29'15" | Тяжелая токарная обработка, сверла до 50 мм |
| КМ 5 | 44.399 | 1°30'26" | Крупногабаритные станки, тяжелое машиностроение |
| КМ 6 | 63.348 | 1°29'36" | Уникальное тяжелое оборудование |
Чек-лист главного технолога: как проверять переходные втулки при приемке
Входной контроль инструментальной оснастки — обязательная процедура проверки геометрических и физико-механических свойств изделия перед его допуском к эксплуатации на металлорежущем оборудовании.
Проверка на краску — самый надежный способ убедиться в точности угла уклона перед установкой в станок.
Как собственник бизнеса, я понимаю, чего вам стоит простой оборудования. Чтобы защитить свой цех, внедрите этот короткий чек-лист при приемке оснастки:
- Проверка твердости. Заявленная твердость рабочих поверхностей должна составлять 45-50 HRC. Если металл «сырой», соосность уйдет после первой же тяжелой смены.
- Визуальный контроль шероховатости. Внутренняя и внешняя поверхности должны быть отшлифованы (Ra 0.8). Любые следы от резца (концентрические круги) недопустимы.
- Проверка на краску (пятно контакта). Нанесите тонкий слой берлинской лазури на эталонный конус и вставьте во втулку. Правильное пятно контакта должно составлять не менее 85% площади поверхности. Если краска стерлась только кольцами по краям — перед вами брак, который приведет к провороту.
Частые вопросы
Можно ли использовать втулку с лапкой на фрезерном станке, если аккуратно работать?
Нет. Фрезерование создает радиальные силы, которые вытягивают инструмент из шпинделя. Лапка не удержит конус от расшатывания. Это гарантированно приведет к порче детали, поломке фрезы и риску травмы оператора. Используйте только оснастку с резьбой под штревель.
Как правильно извлекать инструмент из переходной втулки?
Исключительно с помощью специального клина (выколотки), который вставляется в сквозной паз втулки. Удары молотком по хвостовику недопустимы — они деформируют базовые поверхности и нарушают центровку системы.
В чем разница между конусом Морзе и Метрическим конусом?
Конус Морзе имеет конусность примерно 1:19 до 1:20 (в зависимости от номера). Метрический конус (например, №80, №100) имеет строгую конусность ровно 1:20. Они не взаимозаменяемы. Попытка установить один в другой приведет к точечному контакту и немедленной аварии при запуске шпинделя. Всегда сверяйте маркировку с паспортом станка.
