Неправильно подобранный шаг резьбы в крепежных изделиях или инструменте - это не просто досадная ошибка, а прямая угроза надежности соединения и безопасности всей конструкции. Болт с неверным шагом может самопроизвольно открутиться под действием вибрации, а некорректно подобранный метчик испортит дорогостоящую деталь. Данное руководство создано, чтобы помочь снабженцам, инженерам и закупщикам безошибочно определять параметры резьбовых соединений, сверяться с ГОСТ и подбирать правильный крепеж и инструмент. В основе материала - практический опыт компании ООО "РИ96" в поставках металлорежущего инструмента на промышленные предприятия России.
Что такое шаг резьбы и почему это ключевой параметр?

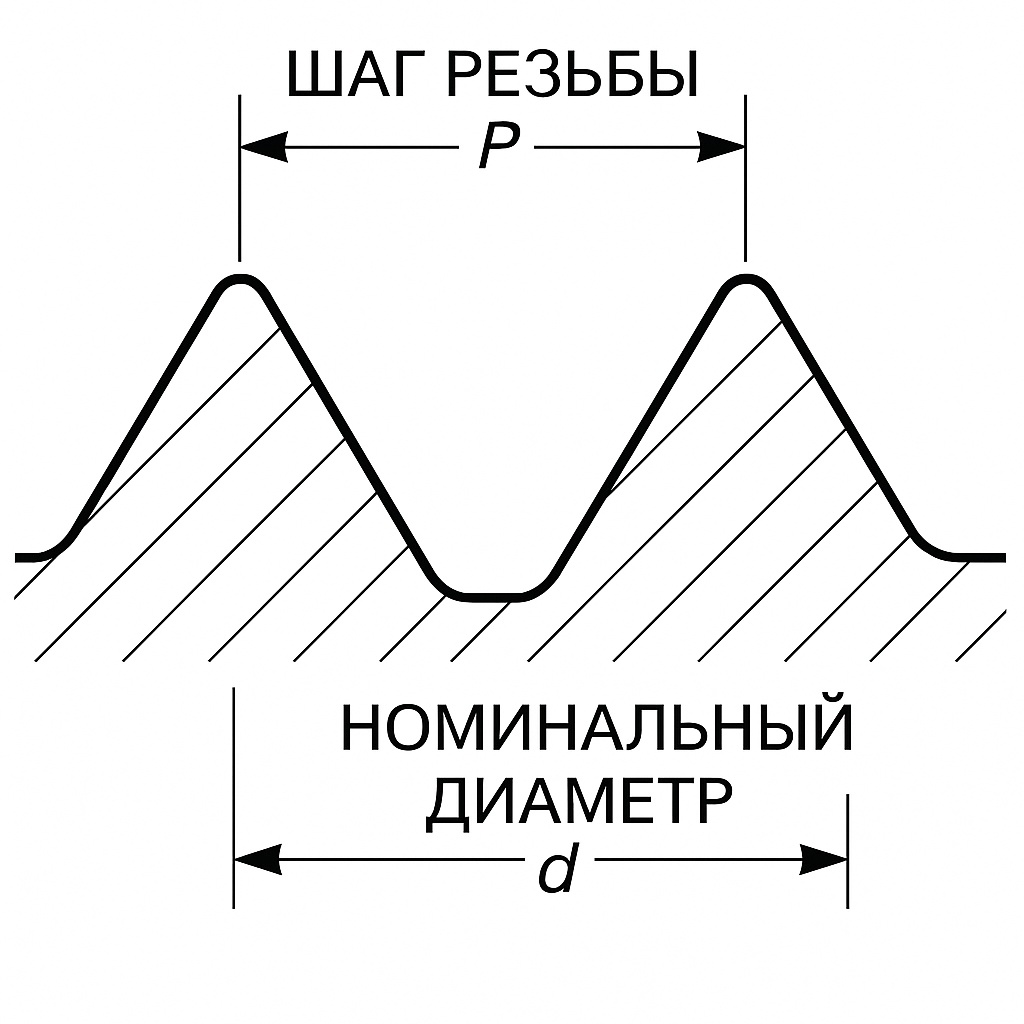

Шаг резьбы - это расстояние между двумя соседними одноименными точками профиля, измеренное параллельно оси резьбы. Проще говоря, это расстояние от вершины одного витка до вершины следующего. Данный параметр, наряду с номинальным диаметром, является основной характеристикой любого резьбового соединения, будь то болт, гайка или отверстие.
От величины шага напрямую зависят эксплуатационные свойства крепежа:
- Прочность соединения: чем меньше шаг, тем больше витков контактирует на одной и той же длине, что влияет на самоторможение.
- Устойчивость к вибрации: мелкий шаг резьбы обеспечивает лучшую фиксацию и меньше подвержен самоотвинчиванию.
- Герметичность: соединения с мелким шагом часто более герметичны.
- Скорость сборки: крупный шаг позволяет быстрее скручивать детали.
Понимание того, какой шаг резьбы требуется, является фундаментом для обеспечения надежности и взаимозаменяемости деталей.
Обозначение метрической резьбы: как читать маркировку
Стандартное обозначение шага метрической резьбы соответствует международным нормам ISO и ГОСТ. Маркировка строится по простому принципу:
M[Диаметр] x [Шаг]
- M - указывает, что резьба метрическая.
- [Диаметр] - номинальный диаметр резьбы в миллиметрах.
- [Шаг] - значение шага в миллиметрах.
Пример: M10x1.25 означает метрическую резьбу с наружным диаметром 10 мм и шагом 1.25 мм.
Важный нюанс: если в маркировке шаг резьбы не указан (например, просто M10), это всегда означает, что используется основной, крупный шаг резьбы для данного диаметра.
Крупный и мелкий шаг резьбы: в чем разница и когда какой использовать?
Метрическая резьба подразделяется на два основных вида в зависимости от шага: с крупным (основным) и мелким шагом. Выбор между ними зависит от назначения соединения.
|
Характеристика |
Метрическая резьба с крупным шагом |
Метрическая резьба с мелким шагом |
|
Обозначение |
Шаг не указывается (например, M12) |
Шаг указывается всегда (например, M12x1.25) |
|
Профиль витка |
Более высокий и прочный |
Менее высокий, но больше витков на единицу длины |
|
Применение |
Стандартные крепежные соединения общего назначения |
Ответственные соединения, работающие при вибрациях, тонкостенные детали, регулировочные винты |
|
Преимущества |
Быстрота сборки, технологичность, высокая прочность витка |
Высокое самоторможение, повышенная герметичность, точность регулировки |
|
Недостатки |
Меньшее сопротивление самоотвинчиванию |
Более трудоемкое изготовление, чувствительность к износу и загрязнению |
Крупный шаг является стандартным и используется в большинстве болтов, винтов и гаек. Мелкий шаг резьбы необходим там, где требуется повышенная надежность, например, в автомобильном крепеже или в приборостроении.
На складе ООО "РИ96" представлен полный ассортимент метчиков и плашек для нарезания резьбы с любым шагом. Мы поставляем только качественный инструмент, соответствующий ГОСТ, что гарантирует точность и долговечность создаваемых соединений.
Стандартные шаги метрической резьбы по ГОСТ
Параметры метрических резьб стандартизированы для обеспечения взаимозаменяемости крепежных изделий. Основные нормы определены в ГОСТ 24705-2004 и ГОСТ 8724-2002. Ниже приведена таблица диаметров и шагов для наиболее распространенных метрических резьб.
|
Номинальный диаметр (d), мм |
Крупный шаг (P), мм |
Ряды мелких шагов (P), мм |
|
1 |
0.25 |
0.2 |
|
2 |
0.4 |
0.25 |
|
3 |
0.5 |
0.35 |
|
4 |
0.7 |
0.5 |
|
5 |
0.8 |
0.5 |
|
6 |
1 |
0.75; 0.5 |
|
8 |
1.25 |
1; 0.75; 0.5 |
|
10 |
1.5 |
1.25; 1; 0.75; 0.5 |
|
12 |
1.75 |
1.5; 1.25; 1; 0.75 |
|
14 |
2 |
1.5; 1.25; 1 |
|
16 |
2 |
1.5; 1 |
|
20 |
2.5 |
2; 1.5; 1 |
|
24 |
3 |
2; 1.5; 1 |
Эта таблица - основной рабочий инструмент для определения стандартных параметров резьбы под конкретный номинальный диаметр.
Совет эксперта: при нарезании внутренней резьбы метчиком крайне важно правильно подобрать диаметр сверла под отверстие. Для крупного шага диаметр сверла вычисляется как "Номинальный диаметр минус Шаг". Для мелкого шага формула сложнее. Использование неправильного сверла приведет либо к неполному профилю резьбы, либо к поломке дорогостоящего метчика. Всегда сверяйтесь со справочными таблицами.
Как определить шаг резьбы: практические способы
Если маркировка на крепеже отсутствует или нечитаема, определить шаг можно несколькими способами.
- С помощью резьбомера. Это самый точный и профессиональный способ. Резьбомер представляет собой набор пластин (шаблонов) с эталонными профилями резьбы. Пластина прикладывается к виткам, и по полному совпадению профилей без зазоров определяется искомый шаг.
- С помощью штангенциркуля или линейки. Этот способ менее точен, но подходит для крупной резьбы. Необходимо измерить длину определенного количества витков (например, 10 или 20), а затем разделить полученное расстояние на их количество. Например, если длина 10 витков составила 15 мм, то шаг резьбы равен 1.5 мм.
Несколько слов о дюймовой резьбе
Помимо метрической, в импортной технике и оборудовании часто встречается дюймовая резьба (стандарты UNC, UNF). Ее ключевое отличие в том, что основной параметр - не шаг, а количество витков на дюйм (TPI - Threads Per Inch). Чтобы узнать шаг дюймовой резьбы в миллиметрах, нужно 25.4 (количество мм в дюйме) разделить на значение TPI.
Часто задаваемые вопросы
Как узнать шаг резьбы по чертежу?
На технических чертежах метрическая резьба с крупным шагом обозначается без указания шага (например, "M8"). Если резьба имеет мелкий шаг, его значение указывается через знак "x" после диаметра (например, "M8x1").
Чем шаг резьбы отличается от хода резьбы?
Для стандартной однозаходной резьбы (у которой одна винтовая линия) шаг и ход - это одна и та же величина. В многозаходных резьбах ход равен шагу, умноженному на количество заходов. Ход определяет, на какое расстояние переместится деталь за один полный оборот.
Что делать, если на болте указано только "M12"? Какой у него шаг?
Отсутствие указания шага в маркировке метрической резьбы всегда означает, что используется основной (крупный) шаг. Для диаметра M12 стандартный крупный шаг резьбы составляет 1.75 мм.
Заключение
Точное определение шага резьбы - это не второстепенная задача, а базовое условие для создания качественных и надежных разъемных соединений. Использование стандартизированных таблиц и измерительных инструментов позволяет избежать дорогостоящих ошибок, поломок оборудования и простоев на производстве.
Если у вас есть сомнения в выборе крепежа или режущего инструмента, обратитесь за консультацией к специалистам.
