За 20 лет в металлообработке я сотни раз наблюдал одну и ту же картину. Технолог закупает премиальные твердосплавные пластины, настраивает режимы резания строго по каталогу, но режущая кромка скалывается в два раза быстрее заявленного ресурса, а на чистовой поверхности детали лезет «дробление». Начинаются поиски причин в СОЖ, жесткости станка или качестве металла. Как собственник бизнеса, я понимаю, чего вам стоит простой оборудования в этот момент. Но практика показывает: в 40% случаев проблема кроется в усталостном износе копеечной оснастки — опорных пластин и переходных втулок. Ниже мы разберем физику этого процесса и переведем скрытые дефекты в понятные цифры.
Чтобы исключить риск внезапной поломки дорогостоящего инструмента, технологи рекомендуют иметь на производстве постоянный оперативный запас оснастки. Если вы уже столкнулись с проблемой дробления на чистовых проходах или микросколами режущей кромки, решением станет установка новых опорных пластин, изготовленных со строгим соблюдением геометрических допусков. Своевременная замена этого узла мгновенно восстанавливает жесткость фиксации СМП и исключает микровибрации.
Главные причины износа токарной оснастки
- Микролюфты фатальны: Просадка посадочного места оснастки всего на 0.01 мм снижает ресурс режущей кромки на 30–40%.
- Визуальный осмотр обманчив: Усталость металла не видна глазом. Критерий замены — площадь пятна контакта менее 80%.
- Втулки не вечны: Переходная оснастка теряет геометрию от циклов зажима/разжима, вызывая биение и смещение инструмента с оси шпинделя.
- TCO решает: Превентивная замена подкладки (1500 руб.) страхует от потери державки (15 000 руб.) и дорогостоящего брака заготовки.
Почему опорные пластины токарных державок теряют точность под нагрузкой
Микродеформация опорной пластины для резца токарного на 0.02 мм меняет вектор силы резания, провоцируя скол твердосплавной кромки и неконтролируемую потерю допуска на детали.
В процессе резания инструмент испытывает колоссальные циклические нагрузки и температурные перепады. Опорная (подкладная) пластина выполняет три функции: защищает саму державку в случае аварии, задает правильный угол позиционирования СМП (сменной многогранной пластины) и обеспечивает эффективный теплоотвод.
Твердый сплав отлично справляется со сжатием, но совершенно не терпит изгибающих нагрузок. Если подкладная пластина для резца деформирована (появился микронаклеп от стружки или вмятина от предыдущего скола), СМП ложится на нее неплотно. Возникает микроскопический зазор. При врезании в деталь механическое крепление (винт или прихват) не спасает — пластина начинает вибрировать. Именно эта микровибрация — главные невидимые вибрация токарного резца причины, которые приводят к мгновенному выкрашиванию стружколома или всей режущей кромки.
Влияние подкладных пластин на точность резьбовых резцов
Подкладная пластина для резцов резьбовых работает как тонкий регулятор угла наклона (от -1.5° до +4.5°); использование стандартного угла при нестандартном шаге гарантирует затирание профиля резьбы.
При точении резьбы ситуация усложняется. Опорная пластина здесь выступает не только демпфером. Она должна строго компенсировать угол подъема винтовой линии. Например, державки часто поставляются с установленной подкладкой со стандартным углом 1.5° (например, серии ATS-16E). Если вы начинаете резать резьбу с крупным шагом на малом диаметре, этого угла не хватит. Боковая поверхность режущей пластины начнет тереться о профиль резьбы, шероховатость поверхности резко ухудшится, а кромка сгорит. Замена опорной пластины державки на вариант с углом 2.5° или 3.5° полностью снимает эту проблему.

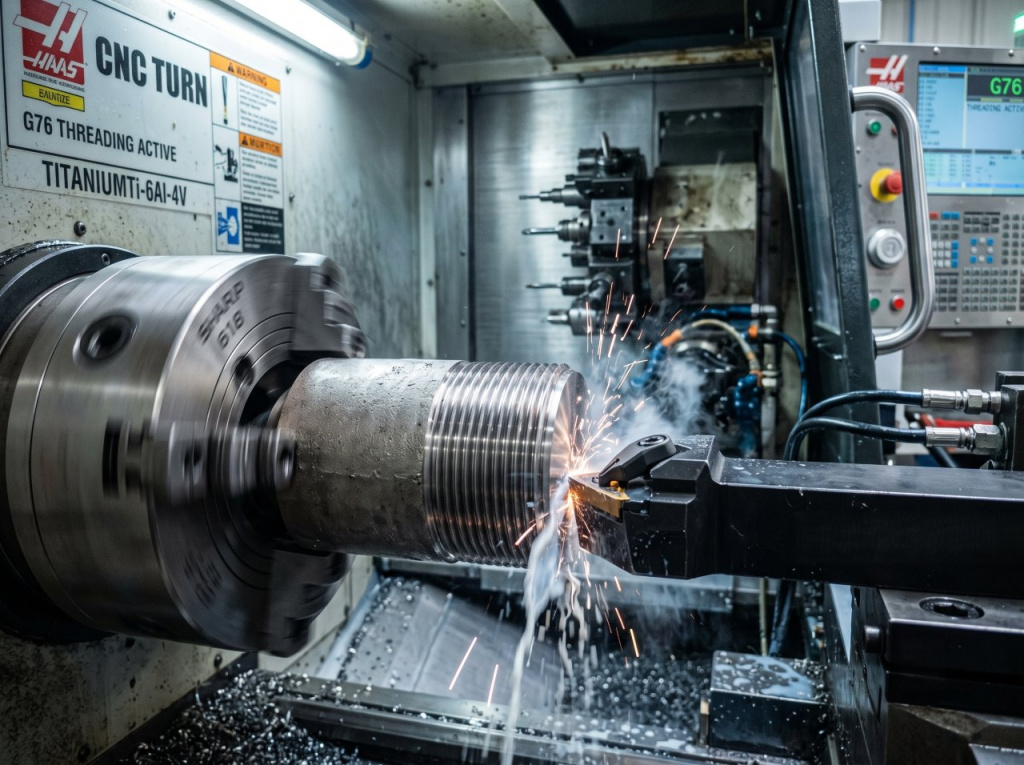

При нарезании резьбы подкладная пластина строго компенсирует угол подъема винтовой линии.
Последствия работы с изношенными запчастями для державок
Своевременная закупка запчастей для токарных державок обходится в 10–15 раз дешевле, чем устранение последствий аварийной поломки инструмента на станке.
Снабженцы часто режут заявки цеха, вычеркивая «необязательные» подкладные пластины для токарных резцов. Давайте посчитаем реальную стоимость такой экономии на типовом примере обработки титановой заготовки:
- Стоимость новой опорной пластины: ~1 500 руб.
- Стоимость сгоревшей из-за вибраций СМП: 800 руб.
- Стоимость пробитой державки (если СМП разрушилась полностью): 15 000 руб.
- Стоимость запоротой титановой детали: 30 000 руб.
- Цена 4 часов простоя станка с ЧПУ до переналадки: ~10 000 руб.
Итоговая цена экономии полутора тысяч рублей обходится производству более чем в 50 000 рублей. Посадочное место державки разбивается, и дальнейшее восстановление точности токарного резца становится невозможным — инструмент отправляется в металлолом.
Износ переходных втулок для токарных станков с ЧПУ
Изношенные втулки переходные для токарных державок не компенсируют зазоры, а генерируют биение, смещая режущую кромку с центра оси вращения шпинделя.

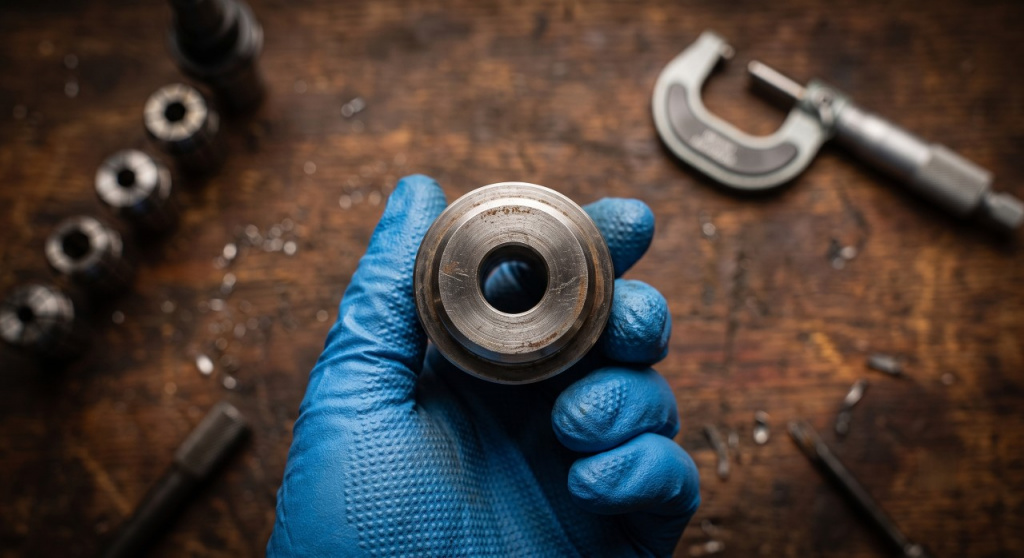

Изношенная переходная втулка генерирует радиальное биение, уводя резец с оси шпинделя.
Вторая скрытая угроза жесткости системы СПИД — зажимные втулки для резцедержателя (стандарты VDI, HSK, Конус Морзе). Технологи часто воспринимают их как монолитный кусок стали 40Х с термообработкой, который служит десятилетиями. Это фатальная ошибка.
Втулка для державки теряет свою геометрию не от самого процесса резания, а от многократных циклов зажима/разжима и температурных расширений. Если втулка проработала 2-3 года при трехсменном графике, она физически теряет допуск соосности. Возникает смещение инструмента относительно центра вращения детали. Для расточных борштанг малого диаметра отклонение на 0.05 мм означает, что резец будет отжимать, стружка перестанет ломаться, а отверстие получится конусным.
Совет эксперта (А.С. Шестопалов):
«На многих заводах я вижу попытки выполнить кустарный ремонт токарной державки ЧПУ или шлифовку старых переходных втулок. В 90% случаев это пустая трата времени инструментального цеха. Вы никогда не поймаете заводскую соосность на изношенном металле. Дешевле и надежнее интегрировать в систему плановую замену переходной оснастки раз в 1,5-2 года, заложив это в бюджет».
Как правильно проверить износ пластины для токарной державки
Визуально целая пластина для державки токарной подлежит обязательной утилизации, если пятно контакта с режущей кромкой по краске составляет менее 80%.

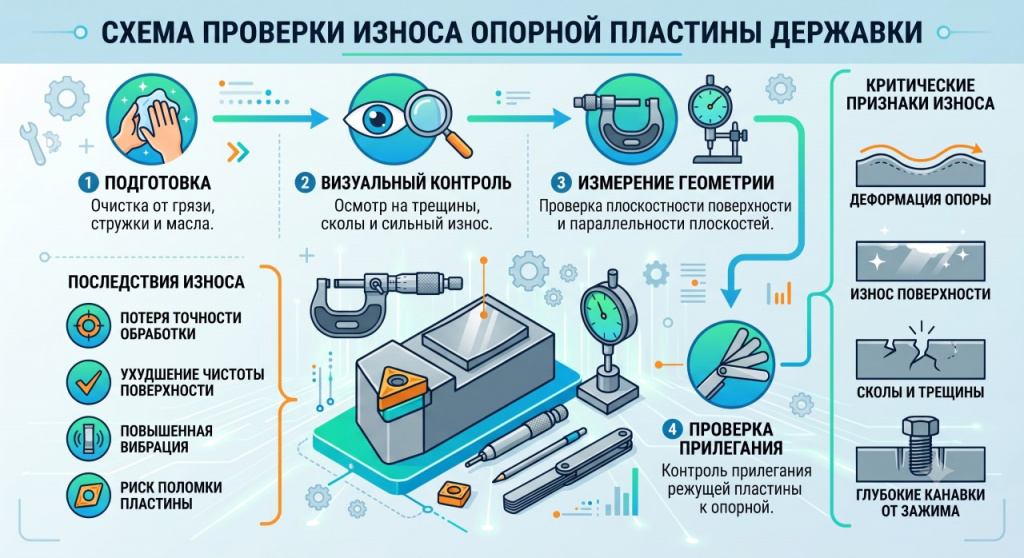

Инфографика: как проверить износ опорной пластины
В каталогах производителей часто пишут размытую фразу: «заменяйте оснастку при выявлении повреждений». Проблема в том, что усталость металла и микротрещины не видны глазом.
Приведу простую автомобильную аналогию. Оставить старую, наработавшую сотни часов опорную пластину под новой СМП — это как поставить стертые тормозные колодки на новый спорткар. Формально система соберется и даже поедет, но до первого серьезного торможения.
Износ опорной пластины резца проверяется не на глаз, а по отпечатку. Нанесите тонкий слой берлинской лазури (или маркера) на нижнюю плоскость новой СМП, зажмите винт нормативным моментом и снимите пластину. Если пятно контакта на подкладке прерывистое или занимает менее 80% площади — подкладка мертва. Она не обеспечит ни жесткости, ни нужного отвода тепла.
Инструкция и чек-лист по замене комплектующих для токарных резцов
Чтобы станок с ЧПУ выдавал стабильную точность позиционирования, внедрите в цеху жесткие триггеры для сбраковки комплектующих.
| Элемент оснастки | Триггер для немедленной замены | Влияние на процесс при игнорировании |
| Опорная пластина | Аварийное разрушение СМП; пятно контакта < 80%; наличие цветов побежалости. | Снижение ресурса новых пластин в 2 раза; появление вибраций на чистовых проходах. |
| Зажимной винт | Слизанные грани Torx; вытягивание резьбы (винт закручивается туго). | Ослабление фиксации, вытягивание пластины из гнезда при точении на удар. |
| Переходная втулка | Наличие задиров на наружном диаметре; радиальное биение по индикатору ИРБ > 0.02 мм. | Уход размеров детали; невозможность выставить резец по центру осей. |
Снижение совокупной стоимости владения инструментом (TCO) начинается с порядка в мелочах. В каталоге «РосИнструмента» представлены тысячи позиций номенклатуры. Вы можете отправить нам спецификацию, и мы подберем втулки для державки, опорные пластины и крепежные винты точно под ваш парк станков. Большой ассортимент в наличии позволяет нам отгружать заказы без задержек, защищая ваши производственные планы.
Часто задаваемые вопросы
Можно ли использовать державку без опорной пластины, если она потерялась?
Категорически нет. Во-первых, вы измените высоту центрирования режущей кромки на толщину пластины (обычно 3-4 мм), что сделает точение невозможным. Во-вторых, гнездо державки не имеет нужной твердости и геометрии стружколома — при первой же нагрузке вы сомнете посадочное место, уничтожив державку.
Как часто нужно менять прижимные винты?
Золотое правило металлообработки: один винт меняется после расхода 10 твердосплавных пластин. Резьба испытывает термическое расширение и вытягивается. Старый винт не обеспечит нормативного усилия зажима.
Почему новая втулка туго садится в блок VDI?
Если вы купили качественную оснастку, а она не идет в блок, проблема обычно в самом блоке станка. Из-за попадания мелкой стружки или задиров от старой оснастки внутренний диаметр поврежден. Потребуется аккуратная зачистка посадочного места мелким абразивом, иначе новая втулка скопирует дефекты блока.
