Назначения и виды конусов Морзе

Ошибка в выборе конуса Морзе - это не просто заказ неподходящей детали, а причина простоя дорогостоящего оборудования и прямые убытки для предприятия. Неверно подобранный инструментальный конус ведет к невозможности закрепления оснастки или, что хуже, к повреждению шпинделя станка. Данное руководство создано, чтобы помочь специалистам по закупкам и снабженцам за 5 минут безошибочно определить нужный инструмент, свериться с ГОСТ и сделать правильный заказ. Информация подготовлена на основе более чем 10-летнего опыта компании ООО "РИ96" в поставке промышленного инструмента на предприятия России.

Что такое конус Морзе и почему он важен в промышленности?

Конус Морзе (КМ или MT - Morse Taper) - это стандартизированный тип конического хвостовика инструмента. Его основное назначение - обеспечить точное центрирование и надежную фиксацию инструмента в шпинделе станка. Изобретенный Стивеном Морзе в середине XIX века, этот способ крепления до сих пор является одним из основных в металлообработке благодаря простоте и эффективности.

Ключевой эффект, который обеспечивает конус - самоторможение или самозаклинивание. За счет малой конусности (около 1:20) инструмент плотно садится в посадочное гнездо и удерживается в нем силами трения, что позволяет передавать значительный крутящий момент. Данная особенность критична для токарных, сверлильных и фрезерных станков, где точность и надежность фиксации инструмента напрямую влияют на качество конечного изделия.

Виды конусов Морзе

Для правильного подбора оснастки необходимо определить тип хвостовика. Существует несколько основных исполнений, каждое из которых предназначено для своих задач.

• Конус с лапкой (исполнение B). Это наиболее распространенный тип, используемый для инструмента, который должен передавать большой крутящий момент, например, для сверла или развертки. Лапка на конце хвостовика входит в специальный паз в шпинделе, предотвращая проворачивание инструмента под нагрузкой. Выбивается такой инструмент из шпинделя специальным клином через поперечное окно.
• Конус с резьбовым осевым отверстием (исполнение A). Данный тип предназначен для фиксации инструмента в шпинделе при помощи шомпола - специального стержня, который вкручивается в торец хвостовика. Такое крепление обеспечивает дополнительную надежность и не дает инструменту выпасть при работе в любом положении, что особенно важно для фрезерных станков с ЧПУ и обрабатывающих центров. Патрон с конусом Морзе часто имеет именно такое исполнение.
• Укороченные конусы (ГОСТ 9953-82). Это специальные инструментальные конусы, применяемые для компактной оснастки, такой как сверлильные патроны или оправки. Они имеют стандартную конусность, но меньшую длину. Обозначения укороченных конусов включают литеру "B" и число, например, B7, B10, B12, B16, B18, B22, B24.

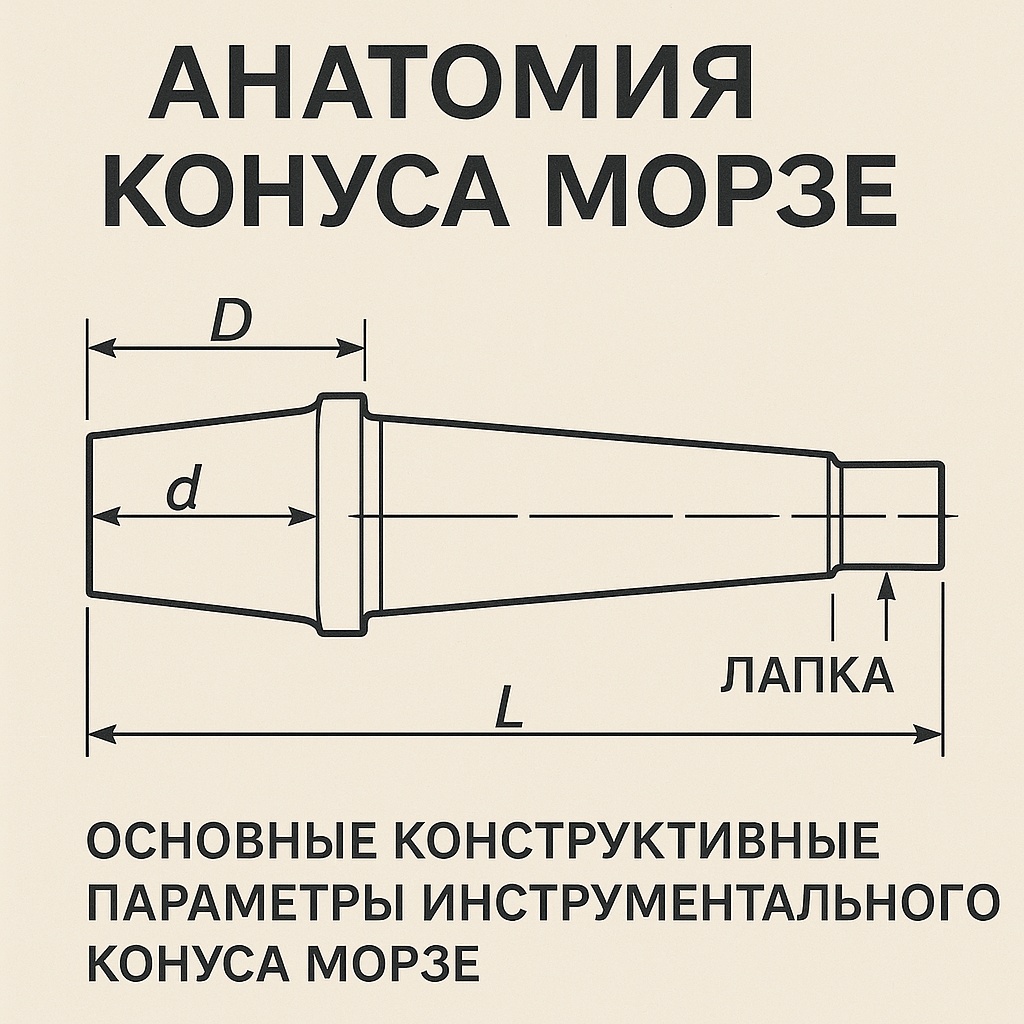

Размеры конусов Морзе по ГОСТ 25557-2016: Сводная таблица

Главный параметр при выборе - это типоразмер конуса, который обозначается цифрой от 0 до 7. Самые ходовые размеры - конус Морзе 2, 3 и 4. Основные габариты и параметры стандартизированы. В России действует ГОСТ 25557-2016, который гармонизирован с международным стандартом ISO 296. Это гарантирует взаимозаменяемость оснастки разных производителей.

Ниже приведена таблица основных размеров для стандартных конусов Морзе.

Обозначение	Конусность	Большой диаметр, D (мм)	Малый диаметр, d (мм)	Длина, L (мм)
КМ0	1:19,212	9,045	6,4	50
КМ1	1:20,047	12,065	9,4	62
КМ2	1:20,020	17,780	14,6	75
КМ3	1:19,922	23,825	19,8	94
КМ4	1:19,254	31,267	25,9	117,5
КМ5	1:19,002	44,399	37,6	149,5
КМ6	1:19,180	63,348	53,9	210

Конус КМ7 является редким и в большинстве случаев заменяется метрическим конусом №80. Все чертежи и точные параметры доступны в тексте стандарта.

На складе ООО "РИ96" всегда в наличии полный ассортимент сверл, фрез и оправок с наиболее востребованными хвостовиками. Вы можете купить инструмент с конусом Морзе 2 или любым другим, получив его с доставкой в кратчайшие сроки.

Три шага, чтобы не ошибиться с заказом

Чтобы исключить риск ошибки, достаточно следовать простому алгоритму.

Изучаем документацию станка.

Самый надежный способ определить тип конуса - найти его в паспорте или руководстве по эксплуатации токарного, фрезерного или сверлильного станка. Производитель всегда указывает точные параметры шпинделя и задней бабки.

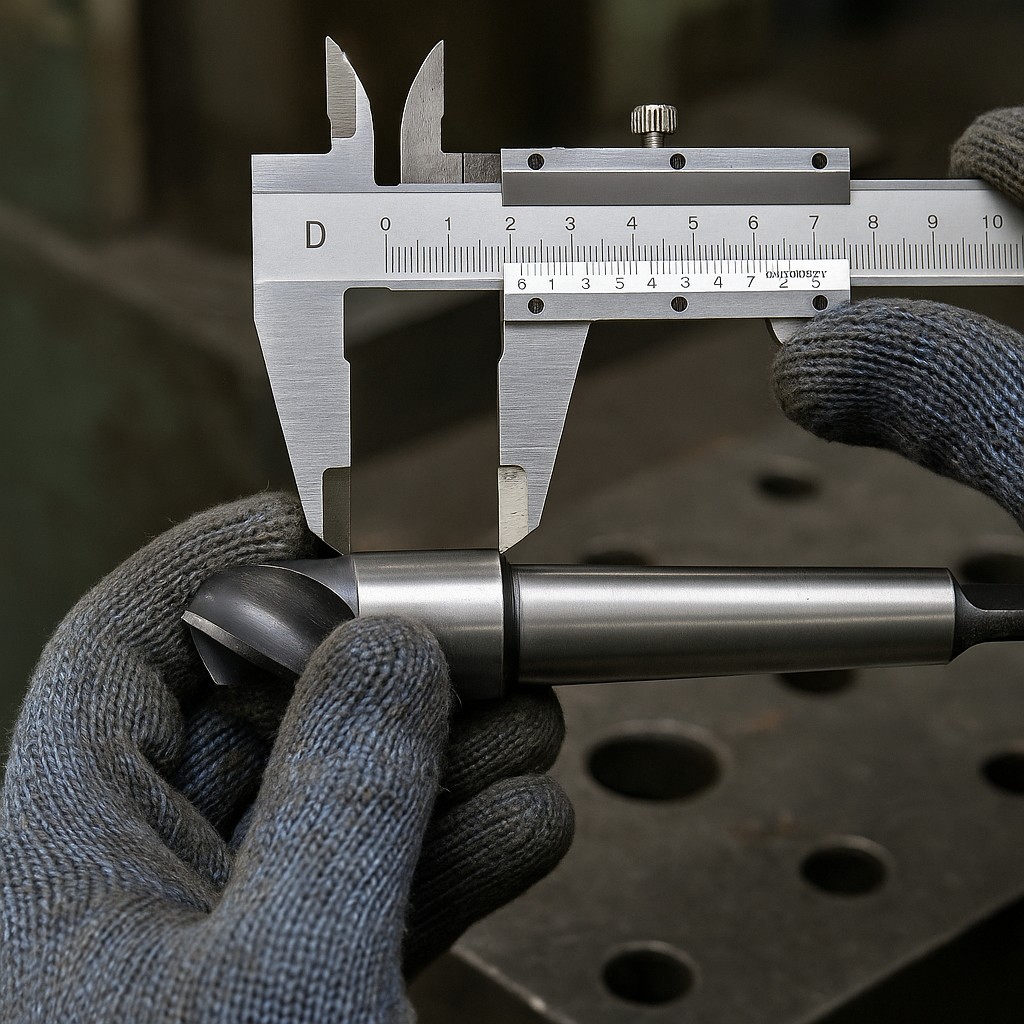

Измеряем посадочное место или старый инструмент.

Если документы утеряны, можно провести измерения. Основной параметр - большой диаметр конуса (D). Его следует измерить штангенциркулем у основания посадочного отверстия в шпинделе или на самом широком месте хвостовика имеющегося инструмента. Затем сравните полученное значение с данными из таблицы ГОСТ.

Используем переходные втулки.

Иногда возникает задача установить инструмент с меньшим конусом в станок с большим посадочным гнездом (например, сверло с КМ2 в шпиндель КМ4). Для этого предназначены специальные переходные втулки. Они позволяют расширить номенклатуру применяемого инструмента без покупки нового дорогостоящего оборудования. Это экономически выгодное решение.

Подберем и доставим оснастку с любым конусом Морзе по всей России

Наша компания не просто продает инструмент. Мы помогаем решать производственные задачи. На складе «РосИнструмент» в наличии тысячи товарных позиций: сверла, фрезы, развертки, зенковки и оправки с различными типами конусов Морзе. Наши специалисты помогут проверить ваш выбор и организуют быструю доставку на ваше предприятие в Москве или любом другом регионе РФ. Благодаря прямым партнерским отношениям с производителями мы предлагаем действительно выгодные цены на весь ассортимент.

В заключение, правильный выбор конуса Морзе - это основа точности, эффективности и безопасности металлорежущих работ. Важно проверять не только размер (номер), но и исполнение хвостовика (с лапкой или резьбой), а также сверяться со стандартом ГОСТ.

Не уверены в выборе? Позвоните нам или оставьте заявку на сайте «РосИнструмент» - наши технические консультанты помогут подобрать правильную оснастку и сэкономить ваше время и деньги.

Часто задаваемые вопросы

Можно ли использовать инструмент с конусом Морзе 2 в станке с патроном под КМ3?
Да, для этого необходимо использовать специальную переходную втулку "КМ3-КМ2". Она устанавливается в шпиндель станка, а уже в нее вставляется инструмент с хвостовиком КМ2.

В чем разница между стандартами ГОСТ 25557-2016, DIN 228 и ISO 296?
Все три стандарта описывают конусы Морзе и в значительной степени гармонизированы. Основные геометрические параметры (конусность, диаметры) у них совпадают, что обеспечивает взаимозаменяемость. Различия могут быть в допусках на изготовление, но для большинства практических задач инструмент, сделанный по DIN, подойдет для станка, рассчитанного на ГОСТ.

Как выбить заклинивший инструмент с конусом Морзе из шпинделя?
Для конусов с лапкой в шпинделе предусмотрено поперечное сквозное окно. В него вставляется специальный инструмент - выколотка или клин - и легкими ударами молотка инструмент выбивается из посадочного места. Категорически запрещается бить по самому станку или шпинделю.
