Как правильно выбрать машинный метчик: прямая или винтовая канавка

Базовые отличия машинных метчиков для нарезания резьбы

Метчик машинный — это режущий инструмент для нарезания внутренней резьбы на станках с механической подачей, в отличие от ручного, который работает с воротком. Машинный метчик для нарезания резьбы обеспечивает один проход и высокую скорость резания. Ключевое отличие — один проход и высокая скорость резания.

Если коротко: прямая канавка (DIN 371) — для сквозных отверстий, винтовая (DIN 376) — для глухих. Прямая канавка отводит стружку вперед по ходу подачи, винтовая — назад, вверх по канавке. Для глухого отверстия прямая канавка — это гарантированный залом метчика на третьем-пятом отверстии: стружке некуда деваться, она запрессовывается и клинит инструмент.

Назначение машинных метчиков для станков с ЧПУ

Метчик машинный — это осевой режущий инструмент для нарезания внутренней резьбы в предварительно подготовленном отверстии. Машинный метчик для нарезания резьбы работает на токарных, сверлильных станках, обрабатывающих центрах с приводным инструментом и на специализированных резьбонарезных автоматах. Метчик машинный m8x1 и другие типоразмеры применяются в промышленности для массового производства.

Главное отличие от ручного — конструкция заборной части и хвостовика. Машинный метчик рассчитан на жесткое крепление в патроне или цанге, на механическую подачу и на скорость резания от 5 до 30 м/мин в зависимости от материала. Ручной метчик работает с воротком, на малых скоростях, и его заборная часть длиннее — чтобы распределить нагрузку на несколько зубьев при ручном вращении. Машинный метчик для нарезания резьбы имеет более короткую заборную часть.

«За 20 лет поставок я регулярно вижу, как технологи пытаются нарезать резьбу в глухом отверстии машинным метчиком с прямой канавкой. Результат всегда один — сломанный инструмент и деталь в брак. Это не вопрос качества метчика, это вопрос физики стружкоотвода».

Александр Шестопалов, директор «РосИнструмент»

Машинный метчик нарезает резьбу за один проход. Это принципиально: ручной комплект из чернового и чистового метчика здесь не нужен. Один проход — одно отверстие — одна резьба. При правильном подборе режимов и СОЖ ресурс машинного метчика из HSS-E до переточки составляет 300–800 отверстий в стали до 45 HRC. Метчик машинный m8x1 — самый востребованный типоразмер в машиностроении.

Метчики с прямой канавкой (DIN 371) для сквозных отверстий

Метчик машинный с прямой канавкой (DIN 371) — это инструмент для сквозных отверстий, где стружка свободно выходит вперед по ходу подачи. Канавки расположены параллельно оси инструмента, угол наклона — 0°.

Конструкция простая и предсказуемая. Режущие кромки работают как строгальные ножи, срезая стружку, которая продавливается вперед и выходит через отверстие. Прямая канавка обеспечивает максимальную жесткость зуба — нет боковой нагрузки, которая возникает при винтовой геометрии.

Когда выбирать прямую канавку:

1. Сквозное отверстие — стружка выходит свободно, риск залома минимален.
2. Мягкие стали до 35 HRC — стружка вязкая, но при сквозном отверстии она не запирается.
3. Латунь, бронза, алюминиевые сплавы — короткая ломаная стружка, прямая канавка справляется без проблем.
4. Резьба в гайках и фланцах — классическое применение, где отверстие всегда сквозное.
5. Вертикальная обработка на сверлильных станках — стружка падает вниз под собственным весом, помогая отводу.

Минус прямой канавки — невозможность работать в глухом отверстии. Если отверстие закрыто, стружке некуда уходить, она утрамбовывается, растет крутящий момент, и метчик ломается. Это не дефект инструмента — это нарушение технологии.

Метчики с винтовой канавкой (DIN 376) для глухих отверстий

Метчик машинный с винтовой канавкой (DIN 376) — это решение для глухих отверстий, где стружку нужно эвакуировать назад, в сторону хвостовика. Винтовая канавка работает как шнек: при вращении метчика стружка поднимается вверх по канавке и выходит из отверстия.

Угол наклона канавки — 10–15°. Чем больше угол, тем агрессивнее отвод стружки, но тем слабее зуб. Для нержавеющих сталей и титана нужен максимальный угол — стружка вязкая, липкая, ее нужно активно вытягивать. Для чугуна и бронзы угол можно уменьшить — стружка ломкая, она и так хорошо эвакуируется.

Когда выбирать винтовую канавку:

1. Глухое отверстие — стружка выходит назад, не утрамбовывается на дне.
2. Нержавеющие стали — вязкая стружка требует активного отвода, прямая канавка здесь не работает даже в сквозных отверстиях.
3. Стали до 45 HRC — при глухих отверстиях и твердых материалах винтовая канавка обязательна.
4. Горизонтальная обработка — стружка не падает вниз, ее нужно вытягивать принудительно.
5. Глубина резьбы более 1,5 диаметра — чем глубже отверстие, тем критичнее отвод стружки.

Важный нюанс: винтовая канавка бывает правой и левой. Правая — для правых резьб, левая — для левых. Если перепутать, метчик будет работать как сверла с обратной заточкой: стружка пойдет не туда, и инструмент заклинит.

DIN 371 vs DIN 376: в чем разница кроме канавки

Стандарты DIN 371 и DIN 376 определяют не только форму канавки, но и конструкцию хвостовика. DIN 371 — метчик с цилиндрическим хвостовиком и квадратом, DIN 376 — с уменьшенным хвостовиком. Это важно для крепления в патроне.

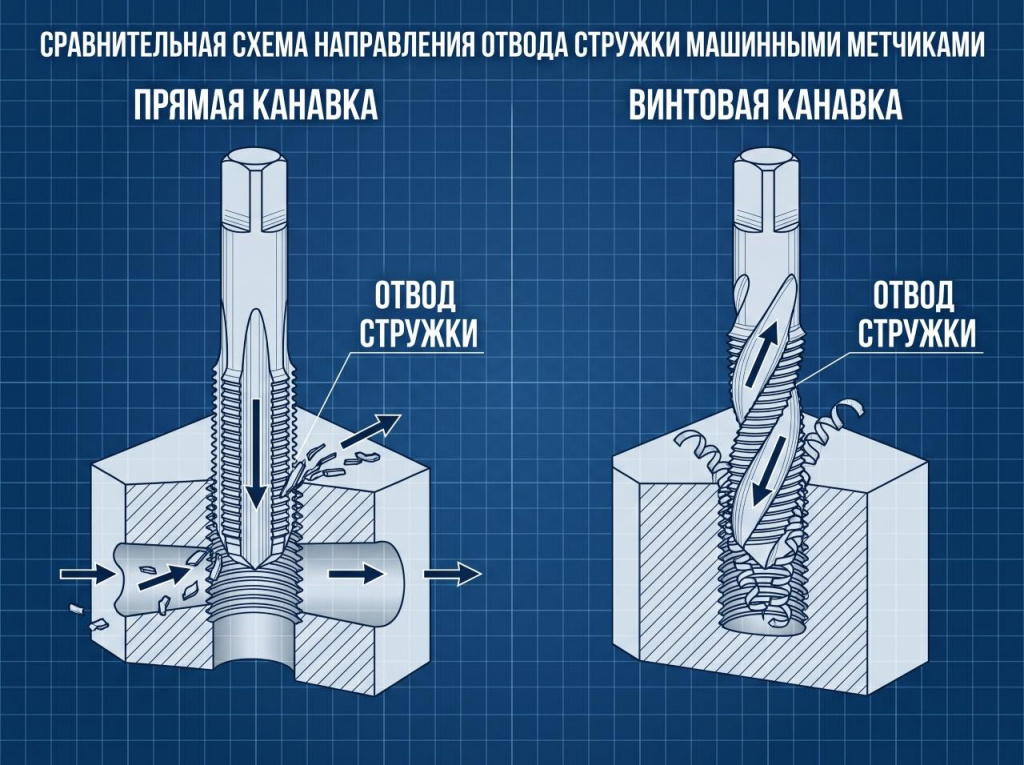

Принципиальная разница в отводе стружки: прямая канавка выталкивает стружку вперед, винтовая — тянет назад.

Уменьшенный хвостовик DIN 376 позволяет использовать один патрон для разных диаметров резьбы — это удобно на обрабатывающих центрах с автоматической сменой инструмента. DIN 371 чаще применяют на сверлильных станках и в ручных патронах.

Метчик машинный M8x1 — это граничный случай. Встречается и в DIN 371, и в DIN 376 исполнении. Если работаете на ЧПУ с цанговым патроном — берите DIN 376, хвостовик 6,3 мм. Если на сверлильном станке с патроном — DIN 371, хвостовик 8 мм.

Практика против теории: почему каталожные данные врут

Каталожные данные по стойкости метчиков — это лабораторные цифры, полученные на идеально жестком станке, с идеальной СОЖ и идеальной соосностью. В реальном цехе условия другие.

Что реально влияет на стойкость:

1. Биение шпинделя — если оно больше 0,02 мм, метчик работает как фреза, режет одной стороной и ломается. Проверьте индикатором: если биение больше допуска — лечите шпиндель, а не меняйте метчики.
2. СОЖ — без эмульсии или масла стойкость падает в 2–3 раза. Для нержавейки СОЖ обязательна, для алюминия — желательна, для чугуна можно работать всухую.
3. Жесткость закрепления детали — если деталь вибрирует, метчик получает ударные нагрузки и выкрашивается.
4. Отверстие под резьбу — диаметр сверления должен быть выдержан с допуском. Для M8x1 отверстие — 7,0 мм. Если просверлить 6,8 — метчик перегружен, если 7,2 — резьба будет рваная. Метчик машинный m8x1 требует точного сверления.

Экономика производства: последствия залома инструмента в детали

Заломанный метчик — это не только стоимость инструмента. Это час простоя станка, работа технолога, работа слесаря по извлечению, а иногда и брак детали.

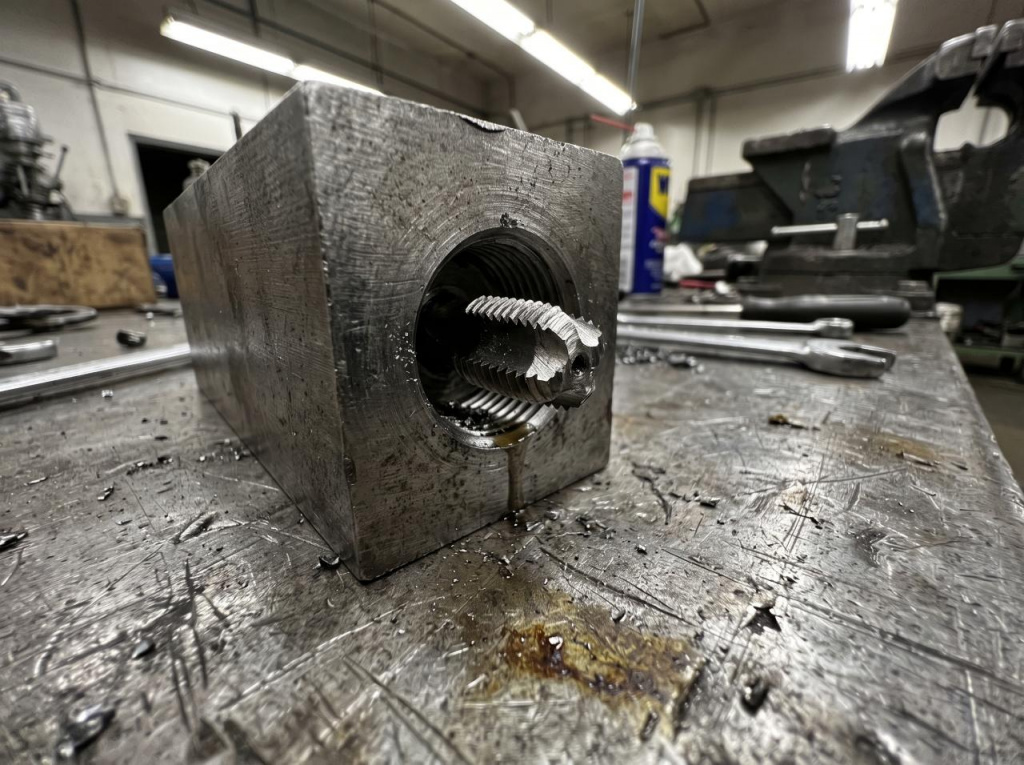

Использование метчика с прямой канавкой в глухом отверстии — гарантированный залом инструмента из-за спрессованной стружки.

Считаем: метчик M8x1 из HSS-E стоит 300–500 рублей. Час простоя обрабатывающего центра — 1500–3000 рублей. Извлечение сломанного метчика электроэрозией — 500–1000 рублей за отверстие. Итого один залом обходится в 2300–4500 рублей. Это 5–10 метчиков.

«Как собственник, я знаю цену простоя станка. Один заломанный метчик в глухом отверстии — это потерянная смена и сорванный план. Поэтому мы всегда спрашиваем клиента: какое у вас отверстие, сквозное или глухое? Это экономит деньги заказчика, а не наша прихоть».

Александр Шестопалов, директор «РосИнструмент»

Как выбрать метчик машинный: пошаговый алгоритм

Шаг 1. Определите тип отверстия. Сквозное — прямая канавка, глухое — винтовая. Это главный критерий, с него начинается выбор.

Шаг 2. Определите материал заготовки. Для сталей до 35 HRC — HSS, для сталей до 45 HRC и нержавейки — HSS-E (кобальтовый сплав), для титана и жаропрочных — твердосплавные метчики.

Шаг 3. Проверьте глубину резьбы. Если глубина больше 1,5 диаметра — только винтовая канавка, даже для сквозного отверстия. Стружка не успевает выйти, и прямая канавка создает пробку.

Шаг 4. Уточните стандарт хвостовика. DIN 371 для сверлильных станков и мелких резьб, DIN 376 для ЧПУ и крупных резьб.

Шаг 5. Подберите покрытие. TiN — универсальное, TiCN — для алюминия, TiAlN — для высоких температур.

Шаг 6. Проверьте отверстие под резьбу. Диаметр сверла должен соответствовать шагу резьбы: M6x1 — 5,0 мм, M8x1,25 — 6,8 мм, M10x1,5 — 8,5 мм.

Метчик машинно-ручной: отдельная категория

Метчик машинно-ручной — это компромиссный вариант, который работает и с воротком, и на станке. Он имеет укороченную заборную часть и может нарезать резьбу за один проход в мягких материалах.

Когда нужен метчик машинно-ручной:

1. Ремонтные работы — нужно нарезать резьбу и на станке, и вручную.
2. Мягкие материалы — алюминий, латунь, мягкая сталь до 25 HRC.
3. Единичное производство — нет смысла покупать отдельно машинный и ручной комплект.
4. Доводка резьбы — машинный метчик нарезал черновую резьбу, машинно-ручной проходит чистовую. Метчик машинный m8x1 подходит для большинства стандартных отверстий.

Метчик машинно-ручной комплектный — это набор из чернового и чистового метчика. Черновой снимает основной слой металла, чистовой калибрует резьбу. Для сквозных отверстий в мягких материалах можно использовать только чистовой — он справится за один проход.

Минус машинно-ручного — меньшая стойкость на станке по сравнению с чисто машинным. Геометрия рассчитана на универсальность, а не на максимальную производительность. Если у вас серийное производство — берите чисто машинный.

Типичные ошибки при нарезании резьбы машинным метчиком

Ошибка 1. Прямая канавка в глухом отверстии. Самая частая и самая дорогая ошибка. Стружка утрамбовывается, метчик заклинивает и ломается. Результат — брак детали и простой станка.

Ошибка 2. Игнорирование СОЖ. Без смазки метчик перегревается, режущие кромки теряют твердость, стойкость падает в разы. Для нержавейки СОЖ обязательна, для алюминия — желательна.

Ошибка 3. Неверный диаметр отверстия. Если отверстие мало — метчик перегружен и ломается. Если велико — резьба получается неполной, рваной, не проходит калибр.

Ошибка 4. Экономия на покрытии. Метчик без покрытия в нержавейке работает в 2–3 раза меньше, чем с TiN. Экономия 20% на инструменте оборачивается потерей 200% на простоях.

Ошибка 5. Работа на изношенном метчике. Затупленный метчик не режет, а давит металл. Это вызывает наклеп — упрочнение поверхности отверстия. Следующий метчик ломается еще быстрее.

Наростообразование: почему метчик «не режет»

Наростообразование — это налипание обрабатываемого металла на режущую кромку. Происходит при недостаточной скорости резания и отсутствии СОЖ. Частицы стружки привариваются к кромке, и метчик начинает не резать, а давить.

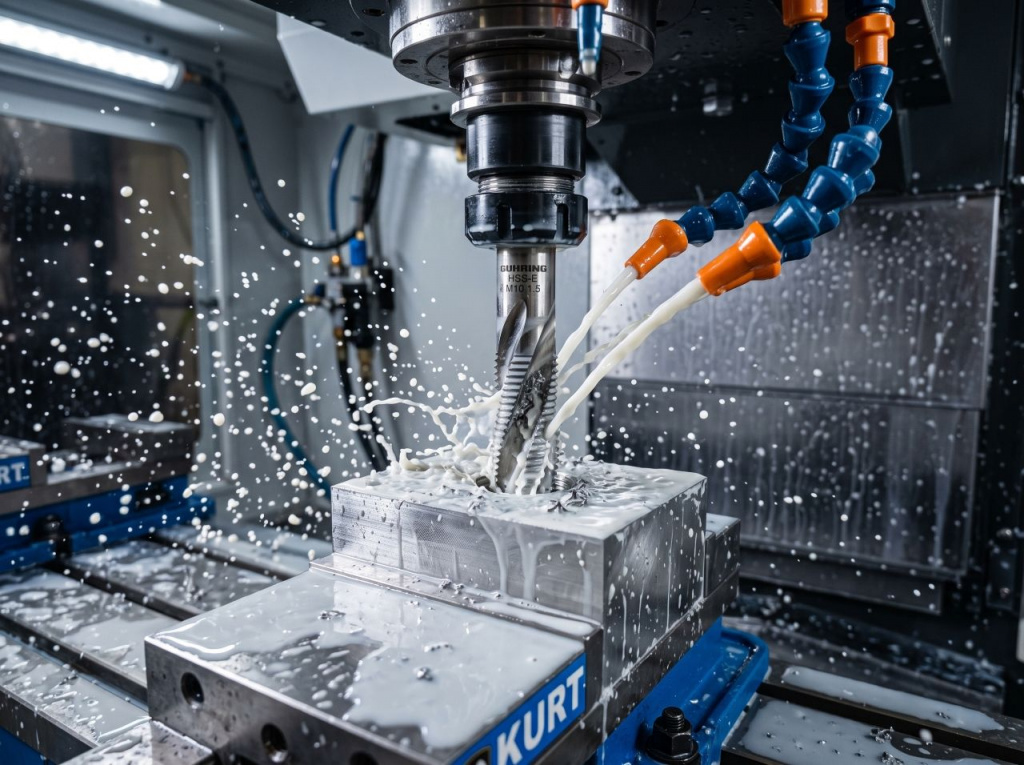

Использование СОЖ критически важно для нержавеющих и вязких сталей — она исключает перегрев и предотвращает наростообразование.

Бытовая аналогия: представьте, что вы режете засахаренный мед тупым ножом. Нож не режет, а мнет, и мед налипает на лезвие. То же самое происходит с метчиком при наростообразовании.

Как бороться:

1. Увеличить скорость резания — нарост исчезает при скоростях выше 15 м/мин для стали.
2. Использовать СОЖ — смазка предотвращает приваривание стружки.
3. Применять покрытие TiN — снижает коэффициент трения, стружка скользит по канавке.

Частые вопросы и ответы

Можно ли нарезать резьбу в глухом отверстии метчиком с прямой канавкой, если отверстие неглубокое?

Если глубина резьбы не превышает 0,5 диаметра — можно, стружка успеет выйти. Но при глубине более 1 диаметра — только винтовая канавка. Не рискуйте деталью ради экономии на инструменте.

Чем отличается метчик машинный M8x1 от M8x1,25?

Шагом резьбы. M8x1 — мелкий шаг, M8x1,25 — крупный. Для мелкого шага нужно сверлить отверстие 7,0 мм, для крупного — 6,8 мм. Мелкий шаг применяют для тонкостенных деталей, крупный — для стандартных соединений.

Можно ли использовать машинный метчик вручную, с воротком?

Можно, но не нужно. Машинный метчик рассчитан на жесткое крепление и механическую подачу. Вручную он будет задирать резьбу и быстро затупится. Для ручной работы берите метчик машинно-ручной. Машинный метчик для нарезания резьбы требует станка.

Какой метчик выбрать для нержавейки 12Х18Н10Т?

Только винтовая канавка, HSS-E с покрытием TiN или TiAlN. Нержавейка — вязкий материал, стружка липкая, прямая канавка не справится даже в сквозном отверстии. Обязательно используйте СОЖ.

Что делать, если метчик сломался в отверстии?

Самый надежный способ — электроэрозионный станок. Если его нет — попробуйте высверлить метчик сверлом из твердого сплава, но это рискованно. Проще заказать извлечение специалистам. Это дешевле, чем брак детали.
