Конус Морзе, 7:24 (ISO) или HSK?

Выбор оснастки - не та задача, где можно ошибиться. Неправильно подобранный конус - это не возврат товара, а часы простоя дорогостоящего оборудования и сорванные заказы. В этой статье мы, как поставщик с многолетним опытом, поможем разобраться в мире конусов Морзе, ISO, HSK и Captо и сделать безошибочный выбор для вашего производства.

Что такое инструментальный конус и почему его выбор влияет на прибыль?

Инструментальный конус представляет собой хвостовик режущего инструмента или оправки с конической формой. Его основное назначение - точное и жесткое крепление в шпинделе станка. Это связующее звено, от надежности которого зависит конечный результат обработки.

Неверный выбор конуса напрямую ведет к финансовым потерям. Они складываются из нескольких факторов:

• Брак продукции. Недостаточная жесткость крепления вызывает вибрации, что приводит к снижению точности и чистоты обработки.
• Преждевременный износ инструмента. Проворот хвостовика в шпинделе повреждает и инструмент, и посадочное место станка.
• Простой оборудования. Заказ несовместимой оснастки останавливает производственный процесс до момента поставки правильной.

Правильный выбор, напротив, обеспечивает скорость, точность и экономию.

Конус Морзе (КМ): когда он незаменим?

Конус Морзе (КМ, или Morse Taper) - один из самых распространенных стандартов, разработанный еще в XIX веке. Его ключевая особенность - малый угол конусности, который составляет примерно 1°25' - 1°30' в зависимости от типоразмера. Это обеспечивает эффект самоторможения или самозаклинивания.

Принцип работы: самоторможение - в чем плюс и минус?

Самоторможение означает, что конус надежно удерживается в шпинделе только за счет сил трения, без дополнительного зажимного устройства. Инструмент, например, сверло с конусом морзе, вставляется в коническое отверстие шпинделя с небольшим усилием и фиксируется. Для извлечения инструмента используют клин, который вставляется в специальное окно в шпинделе и выбивает хвостовик.

• Преимущество: простота конструкции и надежность фиксации для операций с осевой нагрузкой.
• Недостаток: не предназначен для нагрузок, вызывающих крутящий момент, способный провернуть инструмент. Также смена инструмента занимает больше времени по сравнению с современными системами.

Где применяется сегодня

Несмотря на возраст, конуса морзе для станков остаются востребованными. Их основная сфера применения:

• Сверлильные станки. Большинство патронов и сверл для промышленного оборудования имеют именно такой хвостовик.
• Токарные станки. Конус морзе для токарного станка используется в задней бабке для установки сверл, разверток и вращающихся центров.
• Фрезерные станки (универсальные). В вертикальных шпинделях старых моделей можно встретить данный тип конуса.

Размеры и стандарты

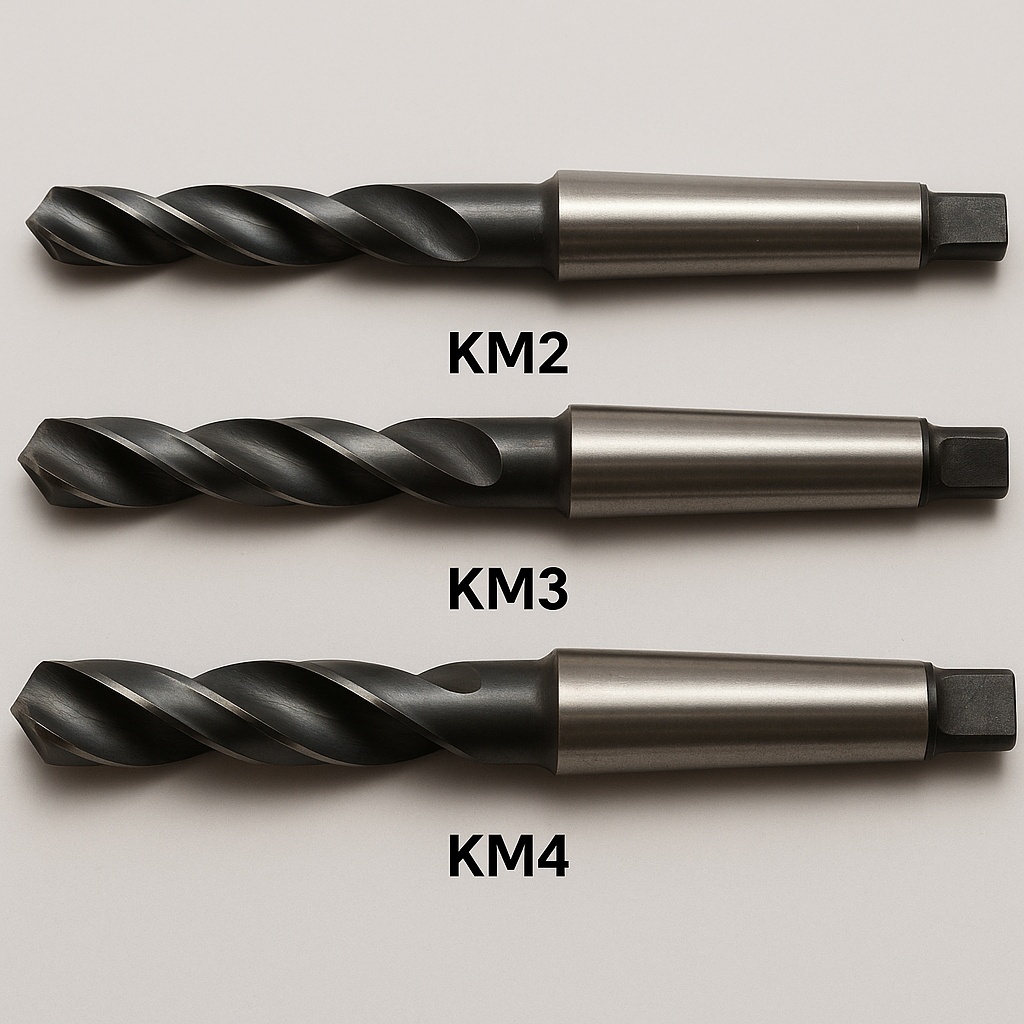

Существует восемь основных размеров, от КМ0 до КМ7. Размеры конусов Морзе стандартизированы по ГОСТ 25547-82. В документации и на самом инструменте можно встретить обозначения B7, B10, B12 и так далее - это укороченные конусы Морзе по стандарту DIN 238, часто используемые для установки сверлильных патронов.

На складе ООО "РИ96" всегда в наличии полный ассортимент оснастки с конусом Морзе: от сверл и фрез до вращающихся центров и переходных втулок. Мы поможем подобрать инструмент, соответствующий ГОСТ, и оперативно доставим его на ваше предприятие по всей России.

Конусы для фрезерных станков с ЧПУ

Конус 7:24 (или SK) имеет большую конусность по сравнению с КМ, что исключает самозаклинивание. Это его ключевое преимущество для станков с ЧПУ. Инструмент удерживается в шпинделе не силой трения, а с помощью специального зажимного механизма станка, который захватывает штревель (затяжной винт) на конце оправки. Угол конуса у всех типов 7:24 одинаковый, что и отражено в названии (соотношение диаметра к длине 7:24).

Разница между основными стандартами - BT, SK (ISO) и CAT - заключается в конструкции фланца и симметрии пазов.

• SK (ISO 7388/1, DIN 69871): европейский стандарт. Фланец асимметричен, используется для ручной и автоматической смены инструмента.
• BT (JIS B 6339, MAS 403): японский стандарт. Отличается большей толщиной фланца и симметричными пазами, что обеспечивает лучшую балансировку на высоких оборотах. Наиболее популярен в Азии и на многих европейских станках.
• CAT (ASME B5.50): американский стандарт. Похож на BT, но использует дюймовую резьбу для штревеля.

Выбор между этими типами в первую очередь диктуется конструкцией шпинделя вашего станка.

HSK и Capto: выбор для высокопроизводительной обработки

Для высокоскоростной и пятиосевой обработки возможностей конусов 7:24 бывает недостаточно. На скоростях свыше 12 000 об/мин центробежные силы могут вызывать радиальное расширение шпинделя, что ослабляет контакт с конусом 7:24, снижая жесткость и точность. Эту проблему решают системы HSK и Capto.

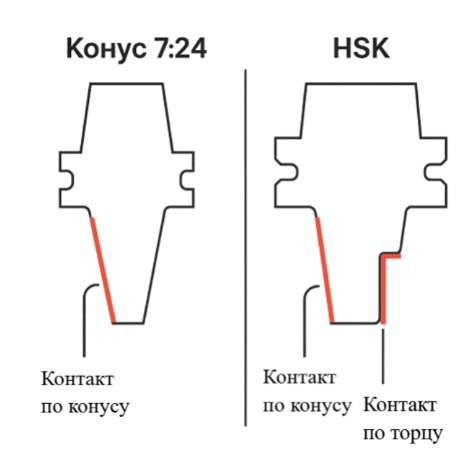

• HSK (Hohlschaftkegel, DIN 69893): полый конус короткой длины. Его уникальность в двойном контакте. Оправка базируется одновременно по конической поверхности и по торцу фланца. Это обеспечивает высочайшую жесткость и точность позиционирования даже на максимальных оборотах.
• Coromant Capto: модульная система с полигональным конусом. Обеспечивает еще большую жесткость и отличную передачу крутящего момента. Ее главное преимущество - универсальность. Одна и та же оснастка может использоваться и для токарных, и для фрезерных операций.

Такая оснастка стоит дороже, но ее применение оправдано на производствах, где критически важны максимальная производительность, точность и качество обработанной поверхности.

Сводная таблица для принятия решения

Для упрощения выбора мы свели ключевые характеристики в одну таблицу.

Практический совет: как не ошибиться при заказе?

1. Проверьте документацию на станок. Это самый надежный способ узнать, какой тип и размер конуса используется в его шпинделе.
2. Осмотрите шпиндель и старую оснастку. Часто на фланце или хвостовике присутствует маркировка (например, "SK40" или "КМ3").
3. Используйте переходные втулки. Если у вас есть инструмент с меньшим конусом, чем посадочное место станка (например, сверло КМ2, а шпиндель КМ4), проблему решат переходные втулки конусов морзе. Это недорогой и эффективный способ расширить парк применяемого инструмента.

Сомневаетесь в выборе? Отправьте нам фото шильдика вашего станка или спецификацию. Наши технические специалисты бесплатно помогут подобрать оптимальную оснастку, будь то патрон сверлильный с конусом морзе или сложная оправка HSK. Мы заинтересованы в том, чтобы ваше производство работало без сбоев.

Надежный поставщик оснастки - гарантия бесперебойной работы

Правильно выбрать тип конуса - половина дела. Вторая половина - найти поставщика, который обеспечит наличие нужной номенклатуры и ее своевременную поставку. Компания ООО "РИ96" уже более 15 лет делает ставку на качество поставляемых инструментов.

Мы поддерживаем полный товарный ассортимент на складе, что позволяет оперативно поставлять нужную оснастку на предприятия по всей РФ. Налаженные отношения с ведущими производителями дают нам возможность предлагать гибкое ценообразование и выгодные условия для оптовых покупателей, закупщиков и владельцев бизнеса.

Часто задаваемые вопросы

Какой угол у конуса Морзе?

Угол конуса Морзе не является строго фиксированным и незначительно варьируется в зависимости от размера. Он составляет примерно 1°25' до 1°30' (общая конусность около 1:20), что и обеспечивает эффект самоторможения.

Можно ли использовать сверло КМ2 в станке с шпинделем КМ4?

Да, можно. Для этого предназначена переходная втулка конуса морзе с наружным конусом КМ4 и внутренним КМ2. Это стандартное решение для адаптации инструмента.

Чем отличается конус Морзе от конуса 7:24 простыми словами?

Конус Морзе "заклинивается" в шпинделе сам по себе и предназначен для простых операций вроде сверления. Конус 7:24 не заклинивается, его принудительно затягивает механизм станка, что позволяет ему работать на фрезерных станках с ЧПУ и быстро менять инструмент.

Что означает лапка на хвостовике конуса Морзе?

Лапка (или поводок) на конце некоторых хвостовиков КМ служит для передачи крутящего момента и предотвращения проворота инструмента в шпинделе при высоких нагрузках, а также для более удобного выбивания клином.
