Конические метчики K и Rc: отличия и режимы резания

Базовые особенности нарезания конической резьбы K и Rc

Коническая резьба — это резьба с конусностью 1:16, которая герметизирует соединение без уплотнителей за счет деформации витков при свинчивании. Внутреннюю коническую резьбу нарезают специальными метчиками, которые отличаются от обычных удлиненной рабочей частью и отсутствием калибрующей зоны.

Три факта, которые сэкономят вам деньги:

1. Метчик для конической резьбы K — это коническая дюймовая резьба с углом профиля 60° по ГОСТ 6111-52. Применяется в топливных, масляных и гидравлических системах. Нарезание конической резьбы этим инструментом обеспечивает герметичность соединения без дополнительных уплотнителей.
2. Метчик для трубной конической резьбы Rc — это резьба с углом профиля 55° по ГОСТ 6211-81. Ставится в трубопроводы, фитинги и корпуса арматуры для воды, воздуха и пара. Этот метчик для конической резьбы также используется для нарезания конической дюймовой резьбы в трубах.
3. Конический метчик нельзя заменить цилиндрическим. Геометрия другая: заборная часть удлинена, калибрующей нет вообще, а усилие резания выше на 20–30% из-за работы всей длиной рабочей части. Метчик для конической резьбы обеспечивает нарезание конической резьбы с постепенным углублением профиля, что невозможно при использовании обычного инструмента. Для нарезания конической дюймовой резьбы требуется специальный метчик, который учитывает конусность отверстия.

Конструктивные отличия конического метчика от цилиндрического

Метчик машинно-ручной для конической резьбы — это инструмент, у которого заборная часть выполняет функцию калибрующей. Резьба нарезается по всей длине рабочей части, а профиль витков постепенно углубляется от заборного конуса к хвостовику. Такой метчик машинно-ручной для конической резьбы обеспечивает нарезание конической резьбы с высокой точностью. Применяется для нарезания конической дюймовой резьбы и конической дюймовой резьбы в различных соединениях. Инструмент подходит для нарезания резьбы в глухих отверстиях, где требуется высокая герметичность. Метчик машинно-ручной для конической резьбы также используется для нарезания метрической резьбы в некоторых случаях, но основное его назначение — конические соединения. Благодаря своей конструкции, метчик машинно-ручной для конической резьбы позволяет выполнять нарезание конической резьбы за один проход, что повышает производительность труда. Качественный метчик машинно-ручной для конической резьбы из быстрорежущей стали обеспечивает долгий срок службы и стабильное качество нарезания резьбы.

У стандартного метчика для цилиндрической резьбы есть три зоны — заборная, калибрующая и хвостовик. У конического калибрующая часть отсутствует. Вместо нее — плавный конус, который формирует полный профиль витка только в конце рабочей зоны.

Отсюда три практических следствия:

1. Усилие резания выше. Работает вся длина рабочей части, а не только несколько витков. На станках с малым крутящим моментом метчик может заклинить.
2. Стружка идет хуже. Из-за увеличенной площади контакта стружка завивается плотнее. Нужна хорошая СОЖ и, желательно, метчики со стружечными канавками специальной геометрии.
3. Точность отверстия критична. Диаметр сверла под коническую резьбу должен быть выдержан жестче, чем под цилиндрическую. Ошибка в 0,1 мм меняет глубину свинчивания на несколько витков.

«За 20 лет поставок я регулярно вижу, как технолог берет обычный метчик, чтобы нарезать коническую резьбу в фитинге. Результат всегда одинаковый: брак по шагу, сорванный инструмент и простой станка на полсмены. Это не экономия — это потеря денег».

Александр Шестопалов, директор «РосИнструмент»

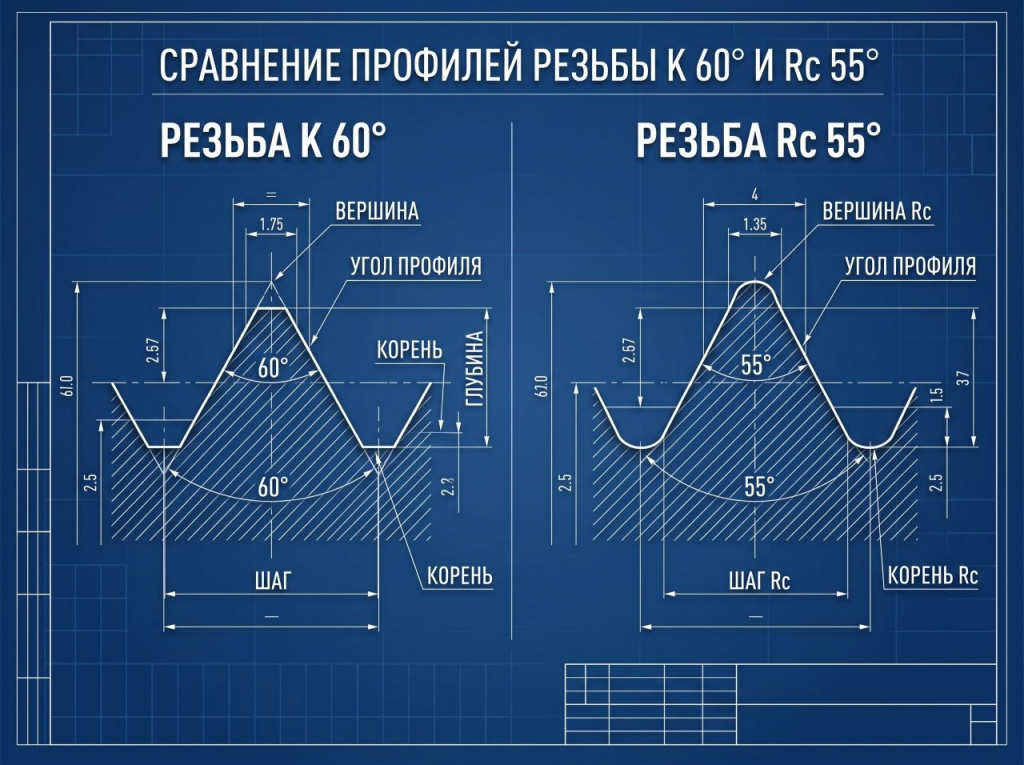

Сравнение стандартов: дюймовая (K) и трубная (Rc) резьба

Маркировка K обозначает дюймовую коническую резьбу с углом профиля 60°, маркировка Rc — трубную коническую резьбу с углом профиля 55°. Инструмент взаимозаменяем только в одном случае — если вы работаете с неответственными соединениями, где герметичность не критична.

Главное отличие стандартов — угол профиля. Использование неправильного метчика гарантированно приведет к протечке под давлением.

Разница в угле профиля — это не формальность. При свинчивании деталей с разными углами профиля контакт происходит по кромке, а не по плоскости витка. В результате соединение течет уже при давлении 2–3 атмосферы.

Практический критерий выбора простой: если соединение работает с минеральными маслами и топливом — берите K. Если со стандартными трубопроводными средами (вода, воздух, пар) — берите Rc. Универсального метчика для обоих типов не существует.

Критерии выбора машинного метчика для конической резьбы

Метчик конический подбирается по четырем параметрам: тип резьбы (K или Rc), размер (1/8", 1/4", 3/8" и т.д.), материал заготовки и способ нарезания (машинный или ручной). Пятый параметр — класс точности — важен, если соединение работает под высоким давлением.

Тип резьбы и размер

Сверьтесь с чертежом. Если там указано «K 1/4" ГОСТ 6111» — это один инструмент, если «Rc 1/4" ГОСТ 6211» — другой. Метчики для конической резьбы не взаимозаменяемы. Метчик для конической резьбы K предназначен для нарезания конической дюймовой резьбы с углом профиля 60°, а метчик Rc — для нарезания конической дюймовой резьбы с углом 55°. Нарезание конической резьбы требует точного соответствия инструмента стандарту. Использование неправильного метчика приведет к браку и утечкам. Для нарезания конической дюймовой резьбы всегда проверяйте маркировку и ГОСТ. Метчик машинно-ручной для конической резьбы должен соответствовать конкретному типу резьбы.

Материал заготовки

Для сталей до 45 HRC подойдут метчики из быстрорежущей стали HSS-E с покрытием TiN. Для нержавейки и жаропрочных сплавов — метчики из HSSE-Co (кобальтовые) или твердосплавные. Кобальт увеличивает ресурс до переточки на 20–30% при обработке сталей до 45 HRC, но снижает прочность на изгиб — при вибрациях кромка выкрошится.

Способ нарезания

Метчик машинно-ручной для конической резьбы — это универсальный вариант для сверлильных станков и ручных воротков. Чисто машинные метчики имеют другую геометрию заборной части и требуют жесткого закрепления в патроне. Метчик машинно-ручной для конической резьбы позволяет выполнять нарезание конической резьбы как вручную, так и на станке, что делает его незаменимым в производстве. Он подходит для нарезания конической дюймовой резьбы и конической дюймовой резьбы в различных материалах.

При использовании метчика машинно-ручного для конической резьбы важно соблюдать режимы резания, чтобы избежать поломки инструмента. Нарезание конической резьбы таким метчиком требует применения СОЖ для снижения трения и нагрева. Метчик машинно-ручной для конической резьбы также может использоваться для нарезания метрической резьбы в отдельных случаях, но его основное предназначение — конические соединения. Правильный выбор метчика машинно-ручного для конической резьбы обеспечивает качественное нарезание резьбы и долговечность соединения.

Покрытие

TiN (золотистое) — базовый выбор для сталей. TiCN (серо-голубое) — для нержавейки и титана. TiAlN (фиолетово-серое) — для высоких температур резания. Без покрытия метчик берет только для алюминия и латуни.

Класс точности

Для ответственных соединений под высоким давлением выбирайте метчики класса H4 и выше. Для обычных сантехнических соединений достаточно H3.

Реальные причины наклепа металла при нарезании резьбы

Каталожные режимы резания рассчитаны на идеальные условия: жесткий станок, качественную СОЖ, точное сверление. На реальном производстве с изношенным шпинделем и эмульсией вместо масла эти цифры приводят к залому метчика на третьей детали.

Скорость резания для метчиков из HSS по стали 45 — 8–12 м/мин. Это теоретический диапазон. На практике для станка с биением шпинделя более 0,03 мм скорость нужно снижать на 20–30%. Иначе метчик врезается неравномерно, наклепывает резьбу и ломается.

Наклеп — это упрочнение поверхностного слоя металла при пластической деформации. Представьте, что вы несколько раз сгибаете проволоку в одном месте — она становится тверже и в конце концов ломается. То же происходит с витками резьбы при работе тупым метчиком или на высоких оборотах.

Правило, которое работает:

• Станок с гидравлическим зажимом и малым биением — берите каталожные режимы.
• Станок старый, с патроном «на конусе» — снижайте скорость на треть и используйте метчик с укороченной заборной частью.
• Ручное нарезание — забудьте про скорость, работайте с постоянным обратным ходом на четверть оборота для ломки стружки.

Экономика производства: последствия залома конического метчика

Заломанный метчик — это не стоимость инструмента (500–3000 рублей), а стоимость простоя станка, работы технолога и утилизации бракованной детали. В серийном производстве один залом — это минус 2–4 часа работы и потеря детали, которая уже прошла механическую обработку.

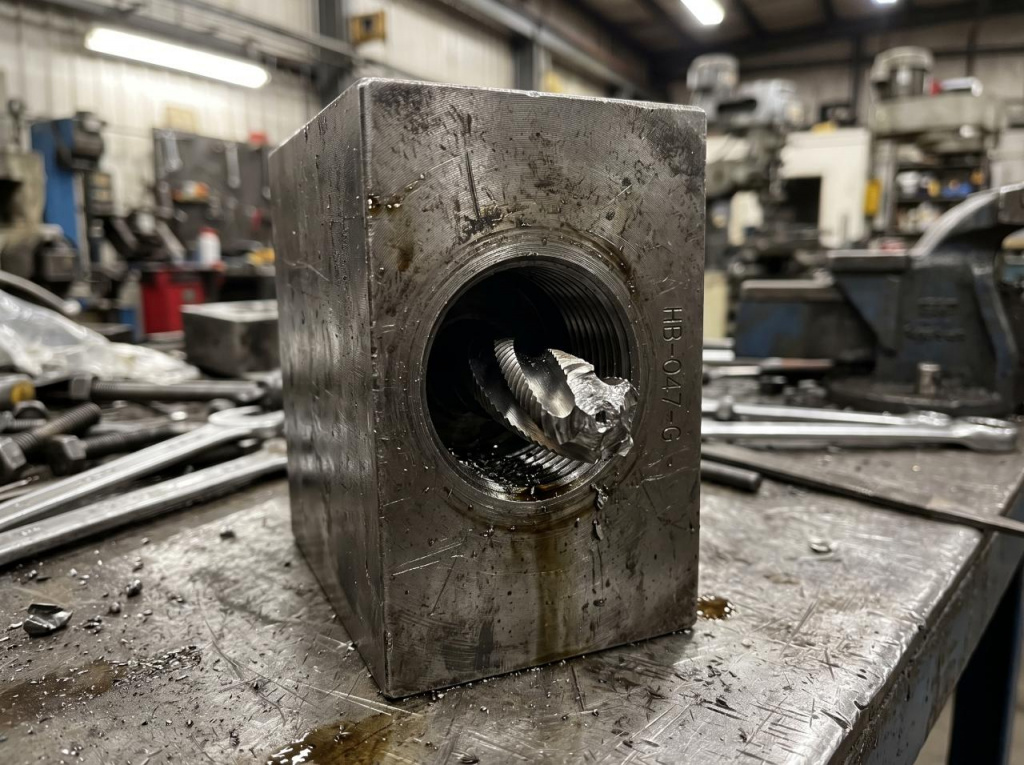

При нарезании конической резьбы усилие возрастает к концу прохода. Отсутствие СОЖ или заниженный диаметр отверстия ведут к моментальному залому.

Посчитаем на конкретном примере. Ставка станка с ЧПУ — 1500–2500 рублей в час. Простой на извлечение сломанного метчика (электроэрозия, выкручивание, высверливание) — 3 часа. Потерянная деталь — еще 2000–5000 рублей. Итого один залом обходится в 6500–12500 рублей.

Для сравнения: качественный метчик для конической резьбы K 1/4" стоит 800–1500 рублей. То есть один залом стоит как 5–10 метчиков. Экономия на инструменте — это всегда потеря денег на простое. Метчик для конической резьбы K предназначен для нарезания конической дюймовой резьбы в системах с высоким давлением. Нарезание конической резьбы требует точного соблюдения технологии, иначе инструмент быстро выходит из строя. Инвестиция в качественный метчик машинно-ручной для конической резьбы окупается за счет долговечности и надежности соединений. Не экономьте на инструменте, если вам нужно нарезание конической дюймовой резьбы — это критично для безопасности.

Три причины залома, которые мы видим чаще всего:

1. Неправильный диаметр сверла. Отверстие меньше требуемого — метчик заклинивает на третьем витке. Для нарезания конической резьбы важно точно подобрать диаметр сверла, иначе метчик для конической резьбы сломается.
2. Отсутствие СОЖ. Сухое резание конической резьбы — это наклеп и гарантированный залом через 5–10 отверстий. Нарезание конической резьбы требует обильной подачи смазочно-охлаждающей жидкости.
3. Несоосность. Метчик в патроне с биением 0,05 мм работает как фреза, а не как метчик. Это особенно критично при нарезании конической дюймовой резьбы, где точность важна для герметичности соединения.

Сверление и подготовка отверстия под коническую резьбу

Диаметр сверла под коническую резьбу — это не табличное значение из справочника, а расчетная величина, зависящая от глубины свинчивания и допуска на резьбу. Ошибка в 0,1 мм приводит к тому, что соединение либо не дотягивается, либо протекает.

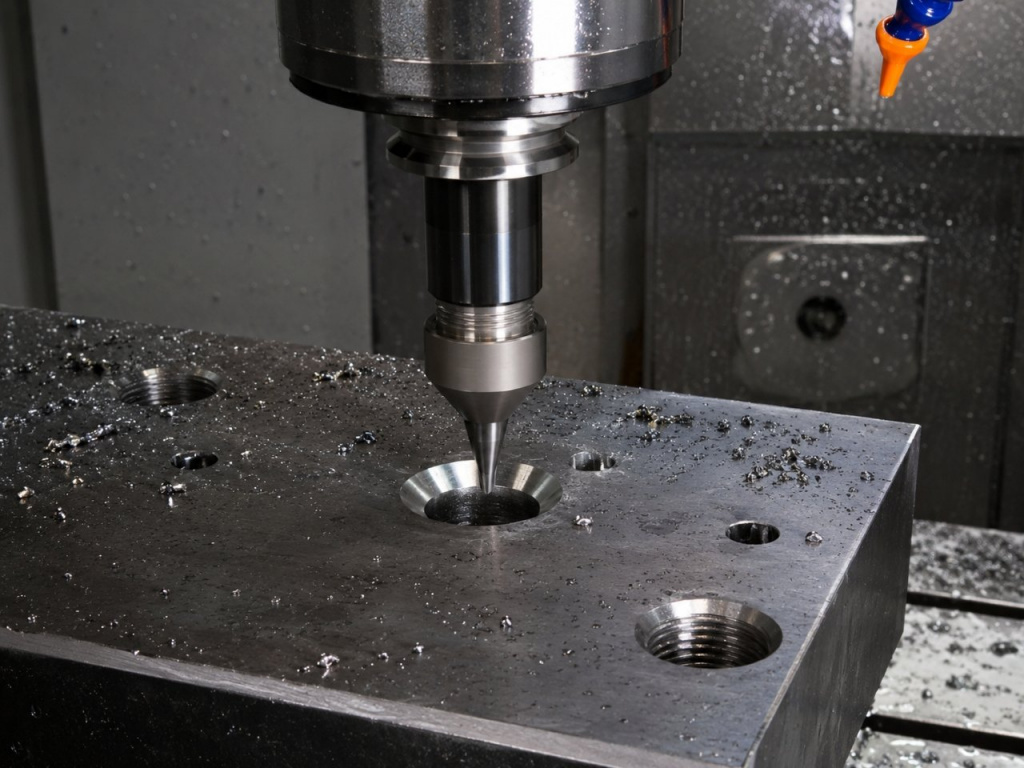

Снятие фаски 1×45° — обязательный этап подготовки. Он предотвращает выкрашивание первого, самого тонкого витка конической резьбы.

Для метчиков K и Rc действует общее правило: сверло берется на 0,3–0,5 мм больше номинального диаметра резьбы в узкой части. Точные значения есть в ГОСТ 6111-52 и ГОСТ 6211-81, но на практике технологи «РосИнструмента» рекомендуют делать контрольное отверстие и проверять свинчивание калибром.

Этапы подготовки:

1. Рассверлите отверстие по таблице. Не занижайте диаметр — метчик будет работать с перегрузкой.
2. Снимите фаску 1×45° на входе. Это снизит риск срыва первого витка.
3. Проверьте соосность сверла и метчика. На сверлильном станке используйте кондуктор или направляющую втулку.
4. Для глухих отверстий предусмотрите запас глубины — не менее 3–4 шагов резьбы.

Рекомендуемые режимы резания для метчиков K и Rc

Скорость резания для конических метчиков из HSS по конструкционной стали — 8–12 м/мин, по нержавейке — 4–6 м/мин, по чугуну — 10–14 м/мин. Подача всегда равна шагу резьбы и задается станком автоматически.

Для метчиков K и Rc шаг резьбы указан в нитках на дюйм (например, 27 ниток для K 1/8"). Это значит, что подача на оборот — 0,94 мм. На станках с ЧПУ подача задается в мм/об, поэтому просто укажите шаг.

Практические рекомендации:

• Сталь 45 — скорость 8–10 м/мин, СОЖ — эмульсия 5–8%, метчик HSS-E с TiN.
• Нержавейка 12Х18Н10Т — скорость 4–5 м/мин, СОЖ — масло или полусинтетика, метчик HSSE-Co с TiCN.
• Чугун СЧ20 — скорость 10–12 м/мин, СОЖ — не обязательна, но желательна сжатым воздухом, метчик HSS без покрытия.
• Алюминий Д16 — скорость 12–15 м/мин, СОЖ — керосин или спирт, метчик HSS с полированными канавками.

Если станок старый или есть вибрации — снижайте скорость на 20–30%. Это дешевле, чем замена метчика и потеря детали.

Частые вопросы и ответы

Можно ли нарезать коническую резьбу обычным метчиком?

Нет. У обычного метчика есть калибрующая часть, которая не дает резьбе расширяться к конусу. Вместо конической резьбы вы получите цилиндрическую с сорванными первыми витками. Соединение будет течь. Для нарезания конической резьбы необходим специальный метчик для конической резьбы, который имеет удлиненную заборную часть и отсутствие калибрующей. Нарезание конической дюймовой резьбы требует использования метчика с соответствующим профилем и углом конуса. Только метчик машинно-ручной для конической резьбы обеспечит правильную геометрию и герметичность соединения.

Чем отличается метчик K от метчика Rc?

Углом профиля: 60° у K и 55° у Rc. Инструмент не взаимозаменяем. Если нарезать резьбу Rc метчиком K, контакт витков будет по кромке, и соединение потеряет герметичность.

Какой диаметр сверла под K 1/4"?

По ГОСТ 6111-52 — 11,1 мм. Но для ответственных соединений сверлите на 0,1 мм меньше и доводите отверстие разверткой под коническую резьбу.

Метчик машинно-ручной — это одно и то же?

Да. Маркировка «машинно-ручной» означает, что инструмент можно использовать и на станке, и с воротком. У чисто машинных метчиков другая геометрия заборной части, и вручную ими работать тяжело.

Почему метчик ломается на третьем витке?

Три причины: заниженный диаметр отверстия, отсутствие СОЖ, биение патрона. Проверьте все три параметра, прежде чем менять метчик.
