Как выкрутить сломанный болт: 10 проверенных методов для любой ситуации

Сломанный болт — ситуация, знакомая каждому, кто работает с техникой. Один сорванный крепеж способен остановить дорогостоящий ремонт, сорвать сроки на производстве или превратить простое обслуживание в многочасовую эпопею. Я в сфере металлообработки с 2004 года и знаю, что эта проблема не столько про силу, сколько про правильный подход и инструмент. Решение есть почти всегда, и это руководство поможет вам системно, шаг за шагом, выбрать верный путь и выйти победителем из схватки с упрямым металлом.

Статью подготовил Шестопалов Александр Сергеевич, директор и собственник компании «РосИнструмент».

Обладая почти 20-летним опытом, я прошел путь от менеджера по продажам инструмента до владельца компании. Мой принцип — находить системные решения, которые экономят время и ресурсы наших клиентов. Эта статья — обобщение моего опыта и знаний, которые помогут вам справиться с задачей эффективно и безопасно.

Какой у вас случай? Быстрый выбор метода за 30 секунд

Чтобы не тратить время на чтение лишнего, давайте сразу определим вашу ситуацию. Взгляните на свой заломыш и выберите один из трех сценариев, чтобы перейти к наиболее подходящим методам.

Подготовка — 90% успеха операции

Спешка в этом деле — главный враг. Правильная подготовка не только многократно повышает шансы на успех, но и страхует от куда более серьезных проблем, вроде повреждения основной детали.

Диагностика и оценка ситуации

Сначала определите тип залома: выступает ли обломок над поверхностью, сломан ли он вровень или утоплен вглубь. Оцените материал основной детали — алюминий, чугун или сталь. Это критически важно, поскольку, например, агрессивный нагрев чугунной детали может привести к ее растрескиванию. И, конечно, оцените доступность рабочего места: хватит ли пространства для дрели, газовой горелки или сварочного аппарата?

Техника безопасности — ваш главный приоритет

Никогда не пренебрегайте защитой. Осколок болта или инструмента может нанести серьезную травму. Ваш обязательный минимум: прочные перчатки для защиты рук от ожогов и порезов и защитные очки. Если работаете со сваркой или болгаркой — защитная маска обязательна. Укройте все близлежащие провода, топливные шланги или окрашенные поверхности, чтобы избежать случайного повреждения.

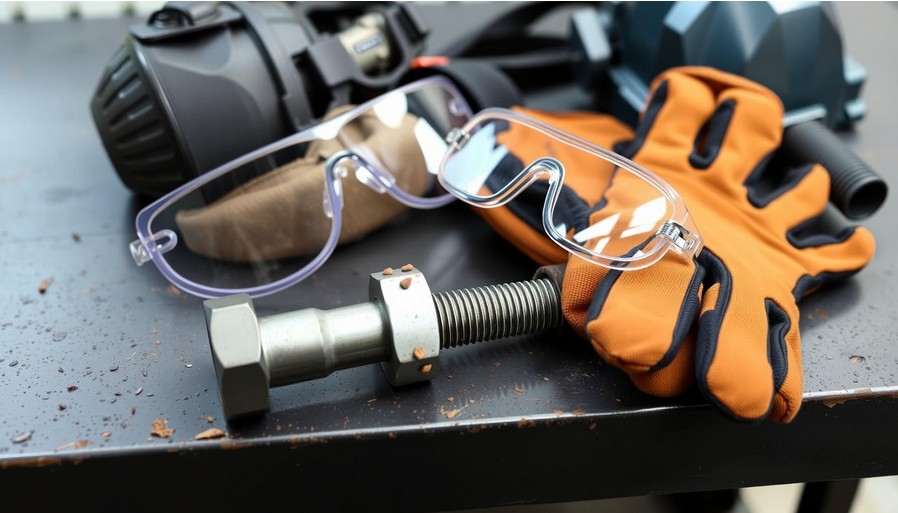

Обязательный набор СИЗ для безопасного извлечения сломанного болта

Очистка и обработка проникающей смазкой

Возьмите металлическую щетку и тщательно зачистите область вокруг заломыша от грязи, масла и рыхлой ржавчины. После этого обильно обработайте соединение проникающим составом типа WD-40 или «жидкий ключ». Не торопитесь: дайте химии поработать минимум 15-20 минут, а в случае с сильно прикипевшим крепежом — несколько часов или даже на ночь.

Прогрев соединения (если применимо)

Тепловое расширение — мощный союзник в борьбе с ржавчиной и «прикипевшей» резьбой. Прогревать нужно основную деталь вокруг болта, а не сам обломок. Деталь расширится, ослабив хватку на резьбе. Для работы с алюминиевыми деталями лучше использовать строительный фен — это безопаснее. Для стальных и чугунных деталей подойдет газовая горелка, но действовать нужно с большой осторожностью, обеспечивая равномерный прогрев.

Методы для болтов, выступающих над поверхностью

Если вам повезло, и часть болта осталась снаружи, задача значительно упрощается.

Метод 1: Захват плоскогубцами или газовым ключом

Это самый простой способ, если обломок выступает хотя бы на 5-7 мм. Лучше всего для этой цели подходят не обычные пассатижи, а мощные плоскогубцы с фиксатором (в народе «гебельсы» или Vise-Grips) или небольшой газовый ключ. Максимально сильно зажмите ими остаток болта и, плавно раскачивая его вперед-назад, пытайтесь выкрутить против часовой стрелки.

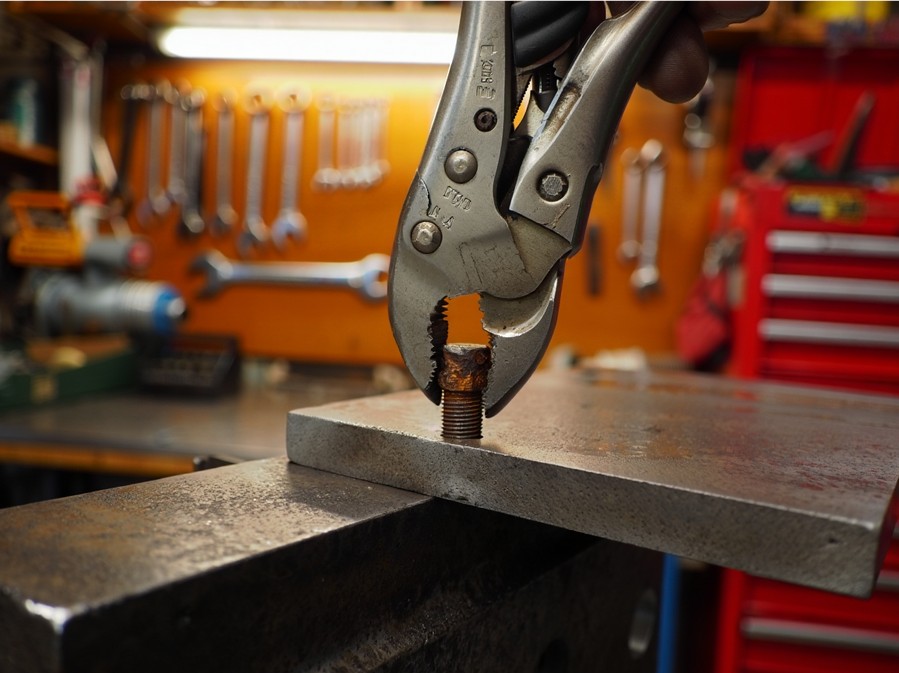

Силовой захват обломка — ключ к успеху при использовании плоскогубцев.

Метод 2: Наваривание гайки — самый надежный способ

Если захватить остаток не получается, но есть доступ для сварки, это ваш метод. Он эффективен даже для сильно прикипевших болтов. Подберите гайку, внутренний диаметр которой чуть больше диаметра болта. Наденьте ее на обломок и приварите изнутри, заполняя отверстие гайки металлом. Глубокий прогрев от сварки практически гарантированно срывает ржавчину в резьбе. После этого дайте конструкции немного остыть и выкручивайте болт обычным рожковым или накидным ключом.

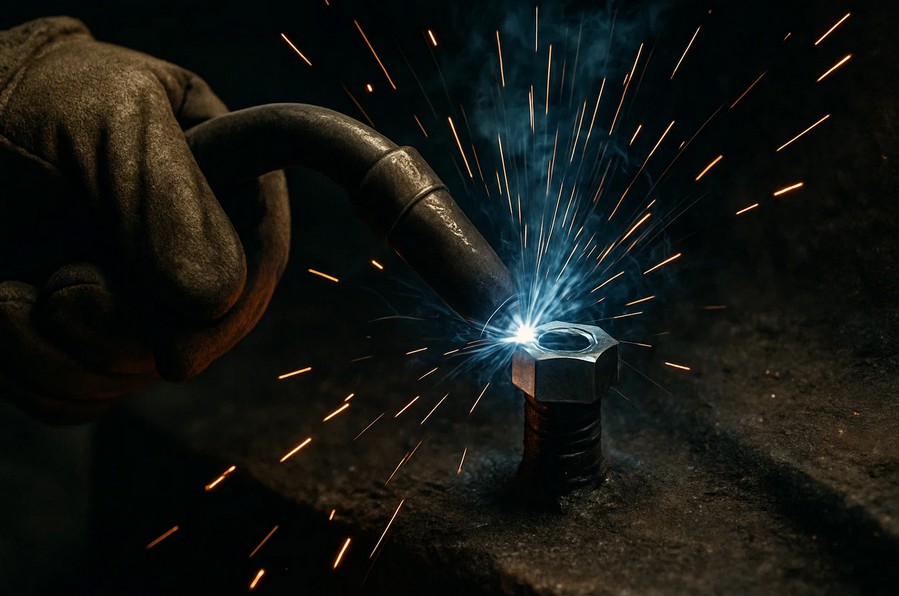

Приваривание гайки — мощный метод, использующий тепло для срыва самой стойкой ржавчины.

Внимание! Как директор компании, поставляющей инструмент на сотни производств, я всегда подчеркиваю: перед любыми сварочными работами на автомобиле или сложной технике обязательно отключайте клемму аккумулятора. Это простое действие спасет электронные блоки управления от выхода из строя.

Метод 3: Создание нового шлица

Если металл болта достаточно мягкий, можно сформировать на нем новый зацеп для инструмента. С помощью углошлифовальной машины (болгарки) с тонким диском или гравера можно пропилить прямой шлиц под мощную ударную отвертку. Другой вариант — сточить напильником две плоские грани (лыски) по бокам обломка, чтобы можно было ухватиться за них разводным ключом.

Методы для болтов, сломанных вровень или ниже поверхности

Это более сложный сценарий, требующий точности и правильного инструмента.

Метод 4: Использование винтовых экстракторов (EZ-Out)

Экстрактор — это специальный конусовидный стержень с обратной (левой) резьбой. Он вкручивается в предварительно просверленное в болте отверстие и, по мере затягивания, заклинивается и выкручивает обломок. Последовательность действий:

1. Тщательно накерните самый центр обломка, чтобы сверло не ушло в сторону.
2. Просверлите отверстие строго по центру. Диаметр сверла обычно указывается в наборе экстракторов и составляет примерно половину диаметра болта.
3. Слегка вбейте экстрактор в отверстие молотком.
4. С помощью воротка медленно вращайте экстрактор против часовой стрелки, прилагая постоянное усилие.

Три шага использования винтового экстрактора для извлечения сломанного болта

Метод 5: Высверливание левым сверлом

Это элегантный метод «двойного удара». Сверло с левой заточкой и вращением (дрель работает в режиме реверса) одновременно выполняет две функции: сверлит отверстие и за счет сил трения и направления вращения пытается выкрутить болт. Очень часто заломыш выходит еще на этапе сверления, не требуя дополнительных инструментов.

Метод 6: Забивание звездочки TORX

Метод подходит для не слишком сильно закисших болтов и требует определенной сноровки. Просверлите в обломке отверстие, диаметр которого чуть меньше, чем размер подходящей биты TORX (звездочки). Затем плотно, с помощью молотка, забейте биту в это отверстие. Прочный профиль TORX создает надежный зацеп. После этого попытайтесь выкрутить болт с помощью воротка.

Последний шанс: радикальные методы и ремонт резьбы

Когда ничего не помогает, приходится переходить к «хирургии».

Метод 7: Полное высверливание болта

Этот метод применяется, когда сломался экстрактор внутри болта или все остальные способы провалились. Задача — полностью уничтожить тело болта, не повредив резьбу в основной детали. Начните со сверла малого диаметра (3-4 мм) и, строго соблюдая соосность, постепенно рассверливайте отверстие сверлами все большего диаметра, пока не дойдете до диаметра, близкого к внутреннему диаметру резьбы. Остатки витков болта затем можно аккуратно вычистить из канавок резьбы тонким шилом или метчиком.

Метод 8: Восстановление поврежденной резьбы

Если в процессе извлечения болта вы все же повредили резьбу в детали — это не приговор. Есть два основных пути решения. Первый — нарезать метчиком новую резьбу большего диаметра и использовать соответствующий болт. Второй, более профессиональный — установка резьбовой вставки-футорки (например, Heli-Coil). В рассверленное и нарезанное под вставку отверстие вкручивается специальная пружинная спираль, которая восстанавливает исходный размер и прочность резьбы.

Сравнительная таблица методов: быстрый выбор лучшего решения

Чтобы вам было проще принять взвешенное решение, я свел все методы в одну таблицу.

Частые ошибки, которых нужно избегать

За годы работы я видел множество случаев, когда простую проблему усугубляли до катастрофы. Вот главные враги в этом деле:

• Спешка и избыточное усилие. Попытка сорвать болт рывком почти всегда ведет к его окончательной поломке или поломке инструмента. Цена ошибки: переход от простого метода к сложному и дорогостоящему.
• Некачественный или неподходящий инструмент. Дешевый пластилиновый экстрактор — это почти стопроцентная гарантия его поломки внутри болта. Цена ошибки: вместо извлечения болта вы получаете задачу по извлечению закаленного экстрактора, что сложнее в десятки раз.
• Сверление не по центру. Уход сверла в сторону неминуемо повреждает резьбу в основной, часто дорогостоящей детали. Цена ошибки: необходимость восстановления резьбы, а в худшем случае — замена детали (головки блока цилиндров, корпуса редуктора).
• Игнорирование подготовки. Пропуск этапа с очисткой и проникающей смазкой снижает ваши шансы на успех минимум на 50%.

Ответы на частые вопросы

Что делать, если сломался сам экстрактор внутри болта?

Это худший сценарий, так как экстрактор сделан из закаленной стали. Обычные сверла его не возьмут. Единственный реальный способ — попытаться высверлить его специальным твердосплавным (победитовым) или карбид-вольфрамовым сверлом на низких оборотах. Часто в такой ситуации проще и дешевле сразу обратиться к профессиональному токарю или на СТО со станочным парком.

Как выкрутить закаленный болт (например, болт ГБЦ)?

Закаленные болты не поддаются сверлению обычными сверлами из быстрорежущей стали (HSS). Здесь потребуются кобальтовые сверла (HSS-Co) или, что еще лучше, сверла из карбида вольфрама. Нагрев таких деталей часто противопоказан из-за риска изменения структуры металла. Это работа для профессионалов, и часто единственным решением является точное высверливание на координатно-расточном станке.

Есть ли особенности при выкручивании маленьких болтов (М3, М4)?

Да, основной риск здесь — хрупкость самого болта. Экстракторы для таких размеров крайне неэффективны и ломаются почти мгновенно. Лучшими методами будут очень точное высверливание левым сверлом сверхмалого диаметра или обращение к специалистам по ремонту электроники или точной механики, у которых есть соответствующее оборудование.

Когда пора сдаться и обратиться в сервис?

Мой совет как руководителя, который ценит время и деньги своих клиентов: пора остановиться, если у вас нет подходящего инструмента (сварки, качественных сверл и экстракторов), если болт сломан в труднодоступном месте (например, в глубине моторного отсека), если речь идет об ответственной и дорогой детали (блок цилиндров, ГБЦ) или если вы уже усугубили проблему, сломав внутри обломка экстрактор. Профессионал сделает эту работу быстрее и с гарантией, что в итоге окажется дешевле.
