Как выбрать цанговый патрон для станка с ЧПУ

Что такое цанговый патрон за 60 секунд: Главное для новичка

Цанговый патрон — это высокоточная оснастка для станка, предназначенная для зажима инструмента с цилиндрическим хвостовиком, например, концевой фрезы или сверла. Его ключевое отличие от других патронов — использование сменной упругой втулки, цанги, которая обеспечивает равномерный и сверхточный зажим по всей окружности хвостовика. Именно этот принцип позволяет достигать минимального биения и работать на высоких оборотах без вибраций.

Устройство и принцип работы цангового патрона

Понимание механики цангового патрона — это ключ к его правильной эксплуатации и оценке его преимуществ. В основе лежит гениальное в своей простоте преобразование осевого усилия в радиальное.

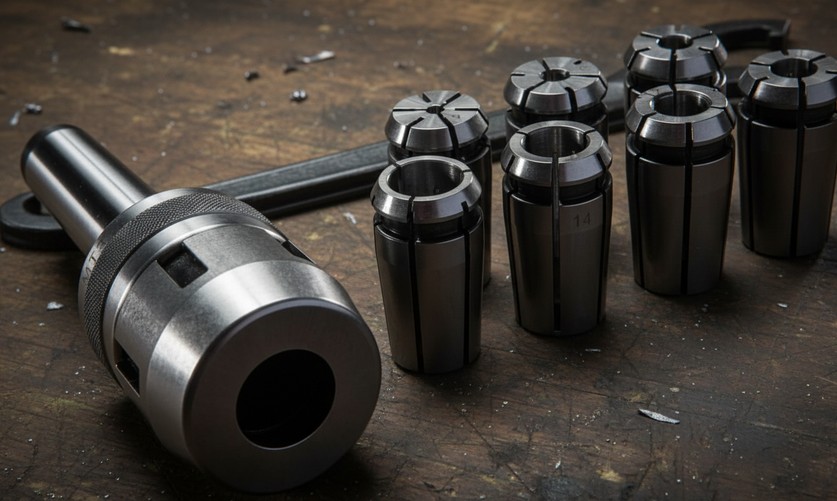

Основные компоненты системы: цанговый патрон (оправка), набор сменных цанг и ключ для зажимной гайки.

Ключевые компоненты: Анатомия цангового патрона

Любой цанговый патрон состоит из трех основных частей, работающих в тесной связке:

• Корпус (оправка): основа всей конструкции. С одной стороны у него конический или цилиндрический хвостовик для установки в шпиндель станка, с другой — наружная резьба и внутренний конус, в который устанавливается цанга.
• Цанга: главный рабочий элемент. Это пружинящая разрезная втулка с лепестками, внутренний диаметр которой соответствует диаметру хвостовика инструмента. Внешняя поверхность цанги имеет коническую форму.
• Зажимная гайка: при накручивании на корпус патрона она давит на цангу, заставляя ее входить глубже во внутренний конус корпуса.

Механизм зажима: Физика радиального усилия

Когда вы затягиваете гайку, она толкает цангу вдоль оси патрона. Поскольку цанга находится внутри конического гнезда корпуса, это осевое движение заставляет ее упругие лепестки равномерно сжиматься к центру. В результате возникает мощное и, что самое важное, равномерно распределенное радиальное усилие, которое надежно фиксирует хвостовик инструмента по всей его длине зажима. Этот принцип исключает перекосы и обеспечивает идеальное центрирование.

Преимущества цанговых патронов для ЧПУ

Выбор этого типа оснастки продиктован не модой, а холодным расчетом, направленным на повышение эффективности производства. В «РосИнструменте» мы видим, как грамотно подобранный цанговый патрон напрямую влияет на рентабельность обработки.

Высочайшая точность и повторяемость (биение до 0.003 мм)

Равномерный обжим по всей окружности минимизирует радиальное биение — отклонение оси инструмента от оси вращения шпинделя. Качественные патроны класса точности HP (High Precision) обеспечивают биение на уровне 3-5 микрон (0.003-0.005 мм), что критически важно для чистовой обработки и продления срока службы дорогостоящей фрезы.

Равномерный зажим: Сохранность инструмента и заготовки

В отличие от кулачковых патронов, которые концентрируют усилие в нескольких точках, цанга распределяет давление по большой площади. Это предотвращает повреждение и деформацию хвостовика инструмента, а также снижает вибрации, что напрямую сказывается на качестве обработанной поверхности заготовки.

Скорость переналадки: Экономия времени при смене инструмента

Смена инструмента в цанговом патроне занимает считанные секунды. Достаточно ослабить гайку, заменить фрезу или цангу под другой диаметр и затянуть снова. Эта операционная эффективность бесценна в условиях серийного производства, где каждая минута простоя станка — это упущенная прибыль.

Идеально для высоких оборотов (RPM): Балансировка и жесткость

Конструкция цангового патрона симметрична и компактна, что позволяет добиться превосходной динамической балансировки. Это дает возможность работать на скоростях вращения шпинделя до 25 000 об/мин и выше, реализуя весь потенциал современного оборудования и режимов высокоскоростной обработки (ВСО).

Виды цанговых патронов и цанг по стандартам

Мир цанговой оснастки стандартизирован, что упрощает подбор и обеспечивает взаимозаменяемость. Знание основных стандартов — база для любого технолога или снабженца.

Цанги типа ER (ER8 – ER50): Универсальный солдат для ЧПУ

Это самый распространенный и универсальный стандарт в мире для фрезерных станков с ЧПУ, стандартизированный по ISO 15488. Название ER происходит от "Elastic Collet" (эластичная цанга), разработанной компанией Rego-Fix.

Особенности, диапазон зажима и сферы применения

Главная особенность цанг ER — их способность зажимать инструмент, диаметр которого на 0.5-1 мм (в зависимости от размера цанги) меньше ее номинального диаметра. Это достигается за счет двойного угла конуса и большого количества прорезей, обеспечивающих высокую эластичность.

Маркировка и как ее читать (например, ER32 10-9)

Маркировка проста: "ER32" означает стандарт цанги (для патрона ER32). "10-9" — это диапазон зажима в миллиметрах, то есть цанга может зажать любой хвостовик диаметром от 9.0 до 10.0 мм. Номинальным является больший диаметр.

Другие важные стандарты: 5C, R8, TG, DA

• Цанги 5C: золотой стандарт для токарных станков. Часто используются для зажима прутка. Обладают высокой жесткостью, но не имеют диапазона обжатия — каждая цанга рассчитана строго под один диаметр.
• Цанги R8: исторически связаны с фрезерными станками Bridgeport и их многочисленными аналогами. Устанавливаются непосредственно в шпиндель станка без патрона.
• Цанги TG и DA: стандарты TG (Tremendous Grip) и DA (Double Angle) предназначены для операций, требующих повышенной силы зажима или точности соответственно. Они менее универсальны, чем ER, и используются для специфических задач.

Для справки: Детальные спецификации цанг типа ER описаны в международном стандарте ISO 15488. Знание стандартов — гарантия совместимости оснастки, что соответствует нашему принципу ответственности за предоставляемые рекомендации.

Типы хвостовиков патронов (BT, SK, HSK, MK)

Выбор патрона начинается с определения типа его хвостовика, который должен быть совместим со шпинделем вашего станка. Ошибка на этом этапе делает оснастку бесполезной.

Конус 7:24 (ISO, BT, SK) — самый распространенный

Это классический самотормозящий конус, который десятилетиями используется в промышленности.

• BT (JIS B 6339): Японский стандарт, симметричный фланец. Наиболее популярен на азиатских станках.
• SK (DIN 69871): Немецкий стандарт, асимметричный фланец. Распространен на европейском оборудовании.
• ISO 7388: Международный стандарт, взаимозаменяем с SK.

Конус HSK и PSK — для высокоскоростной обработки

Эти хвостовики обеспечивают контакт не только по конусу, но и по торцу фланца. Такая двойная посадка дает феноменальную жесткость и точность позиционирования, что является обязательным условием для скоростей свыше 12 000 об/мин. Стандарты HSK (A, C, E) и PSK (Capto) сегодня являются де-факто стандартом для современных обрабатывающих центров.

Конус Морзе (MK) — классика для сверлильных и токарных станков

Один из старейших типов конусов, до сих пор широко применяемый в задних бабках токарных станков и в шпинделях сверлильных станков. Отличается сильным эффектом самоторможения.

Цилиндрический хвостовик — для установки в другие патроны

Патроны с таким хвостовиком предназначены для установки в другие зажимные приспособления, например, в гидравлический или силовой патрон, позволяя расширить функционал станка.

Как выбрать идеальный цанговый патрон: Пошаговый алгоритм

Выбор оснастки — это всегда поиск компромисса между ценой, качеством и техническими требованиями. Чтобы не ошибиться, следуйте простому алгоритму.

Шаг 1: Определите параметры вашего станка (шпиндель, макс. обороты)

Это отправная точка. Узнайте точное наименование конуса шпинделя (например, BT40, HSK-63A, SK50) и его максимальную скорость вращения. Для работы на скоростях выше 10 000 - 12 000 об/мин патрон должен иметь соответствующий класс балансировки (например, G2.5).

Шаг 2: Подберите стандарт цанги под инструмент и задачу

Оцените номенклатуру инструмента, который вы используете чаще всего. Для большинства фрезерных задач на ЧПУ станках стандарт ER (чаще всего ER32 или ER40) будет оптимальным выбором благодаря своей универсальности и широкому диапазону зажима.

Шаг 3: Выберите хвостовик, совместимый со шпинделем

На основе данных из Шага 1 выберите патрон с соответствующим хвостовиком. Убедитесь, что система затяжки (штревель) соответствует вашему станку.

Шаг 4: Учтите требования к точности, силе зажима и балансировке

Для черновой обработки подойдет стандартный патрон. Для чистовой или высокоскоростной обработки выбирайте прецизионные патроны с минимальным биением и высоким классом балансировки. Помните, что экономия на точности патрона сведет на нет все преимущества дорогого инструмента.

Мнение практика:

"Главная ошибка при выборе — экономия на патроне. Дешевый патрон с высоким биением 'убьет' даже самую дорогую фрезу и испортит деталь за считанные часы работы. В моей практике это самая частая "цена ошибки" — стоимость испорченной заготовки и сломанного инструмента в разы превышает экономию. Всегда начинайте с проверки биения патрона перед покупкой." — Алексей Петрович, наладчик станков ЧПУ с 15-летним стажем.

Сравнение цангового и трехкулачкового патрона

Часто возникает вопрос, особенно у начинающих, почему бы не использовать универсальный трехкулачковый патрон. Таблица наглядно демонстрирует разницу.

Инженерный компромисс: Выбирая универсальность и низкую начальную стоимость трехкулачкового патрона, вы жертвуете точностью, скоростью и возможностью работать на высоких оборотах. Цанговый патрон — это инвестиция в качество, скорость и ресурс вашего инструмента.

Установка, уход и 5 частых ошибок

Долговечность и точность патрона на 90% зависят от правильного обращения с ним. Мы в «РосИнструменте» всегда настаиваем, что инструмент требует уважения.

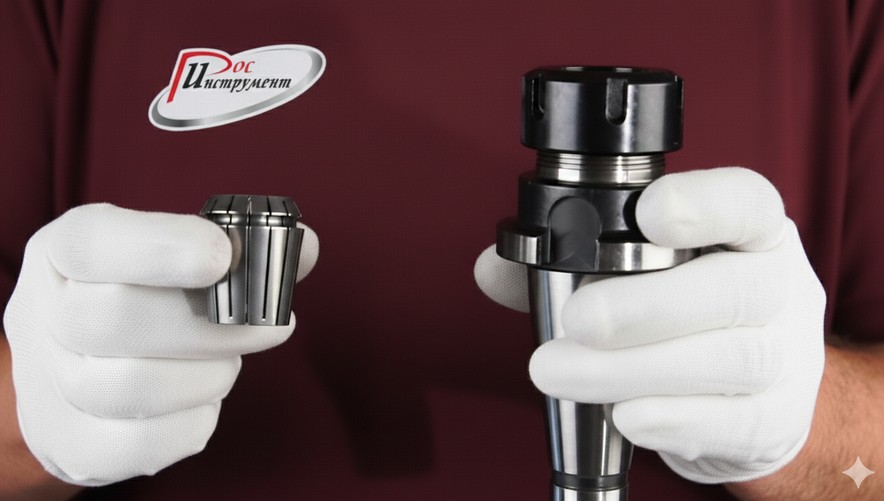

Правильная установка цанги в гайку: необходимо вставить ее под углом до щелчка в эксцентриковом кольце.

Правильная установка: Последовательность, которую нельзя нарушать

Нарушение этой последовательности — главная причина поломки цанг и гаек.

1. Очистите все поверхности: корпус патрона, резьбу, конусы, гайку и цангу. Любая стружка или грязь — враг точности.
2. Вставьте цангу в гайку до щелчка. Внутри гайки есть эксцентриковое кольцо. Цангу нужно вставлять под углом, чтобы ее паз защелкнулся в этом кольце.
3. Накрутите гайку с цангой на корпус патрона на несколько оборотов от руки.
4. Вставьте инструмент в цангу на глубину не менее 2/3 длины зажима цанги.
5. Затяните гайку специальным динамометрическим ключом с рекомендованным моментом. "Перетяг" так же вреден, как и "недотяг".

Регулярное обслуживание для сохранения точности (чистка, смазка)

После каждой смены инструмента очищайте все компоненты от СОЖ и стружки. Храните цанги в специальных кассетах, смазанными тонким слоем консервационного масла. Регулярно осматривайте конусы на предмет забоин и износа.

5 частых ошибок, которые убивают патрон и цанги

1. Зажим инструмента не по номинальному диаметру. Попытка зажать сверло 5.5 мм в цанге 6-5 мм (с номиналом 6 мм) приведет к неравномерному обжиму, перекосу и деформации цанги.
2. Использование грязных или поврежденных цанг. Ржавчина, забоины или въевшаяся грязь немедленно уничтожают точность и повреждают конус патрона. Цена такой ошибки — покупка нового патрона.
3. Затяжка гайки без вставленного инструмента. Это гарантированно повредит либо эксцентриковое кольцо в гайке, либо саму цангу, так как лепестки сомкнутся за пределы своего упругого диапазона.
4. Неправильная установка цанги в гайку. Если просто положить цангу в патрон, а сверху накрутить гайку, она перекосится при затяжке, что вызовет огромное биение и может повредить резьбу.
5. Превышение рекомендованного момента затяжки. Чрезмерное усилие деформирует и патрон, и гайку, и цангу, приводя к их преждевременному износу и потере точности.

Короткие ответы на частые вопросы

Можно ли зажать сверло в цангу ER?

Да, можно, это распространенная практика. Главное — убедитесь, что диаметр хвостовика сверла точно соответствует диапазону зажима цанги (например, сверло 9.8 мм можно зажать в цанге 10-9 мм). Использование цанги для зажима инструмента меньшего диаметра, чем позволяет ее диапазон, приведет к ее быстрой деформации и потере точности.

Что такое биение цангового патрона и как его проверить?

Биение — это радиальное отклонение оси вращения инструмента от идеальной оси вращения шпинделя. Его проверяют с помощью индикатора часового типа с ценой деления 0.001-0.002 мм и специального калиброванного вала (контрольной оправки), зажатого в патроне. Индикатор устанавливается так, чтобы его ножка касалась вала, и при медленном вращении шпинделя отслеживается максимальное отклонение стрелки.

Как часто нужно менять цанги?

Цанги — это расходный материал, как и режущий инструмент. Их следует менять при появлении видимых повреждений (забоины, коррозия, трещины) или когда вы фиксируете увеличение биения, которое не устраняется чисткой. В условиях интенсивного двухсменного производства на прецизионных операциях срок службы качественной цанги может составлять 6-12 месяцев.
