Приветствую. Меня зовут Александр Сергеевич Шестопалов, я руковожу компанией «РосИнструмент». За 20 лет работы в сфере поставок для металлообработки я регулярно вижу одну и ту же картину: технологи и снабженцы копируют старые спецификации, заказывая инструмент по советским стандартам без оглядки на физику процесса. Выбор между прямым и отогнутым проходным резцом — это не вопрос эстетики чертежа. Это выбор между стабильной черновой обдиркой и постоянным «дроблением» на станке. В этом материале мы разберем, как геометрия державки по ГОСТ 18877-73 и 18878-73 меняет кинематику резания, и почему ваш цех теряет деньги на неправильно подобранном инструменте.
Если перед вашим производством прямо сейчас стоит задача оптимизации черновой обработки и вы ищете надежную оснастку, эксперты рекомендуют использовать проверенные решения, соответствующие ГОСТ. Вы можете заранее изучить технические характеристики и подобрать проходные отогнутые резцы со склада, чтобы исключить простои станков, а мы пока перейдем к глубокому разбору физики процесса.
Краткая выжимка: выбор токарных проходных резцов
- Прямой резец (ГОСТ 18877-73) обеспечивает максимальную осевую жесткость. Идеален для тяжелой черновой обработки на станках с изношенными направляющими.
- Отогнутый резец (ГОСТ 18878-73) выигрывает в универсальности (точение + подрезка торца), но смещенная вершина создает крутящий момент, провоцирующий вибрации при больших съемах.
- Скрытые убытки: Использование напайного инструмента увеличивает простои станков с ЧПУ на 15–20% из-за необходимости переналадки и выставления кромки по центру после каждой переточки.
- Решение: Переход с ГОСТов на державки стандарта ISO со сменными многогранными пластинами (СМП) окупается уже на третьей смене за счет снижения совокупной стоимости владения (TCO).

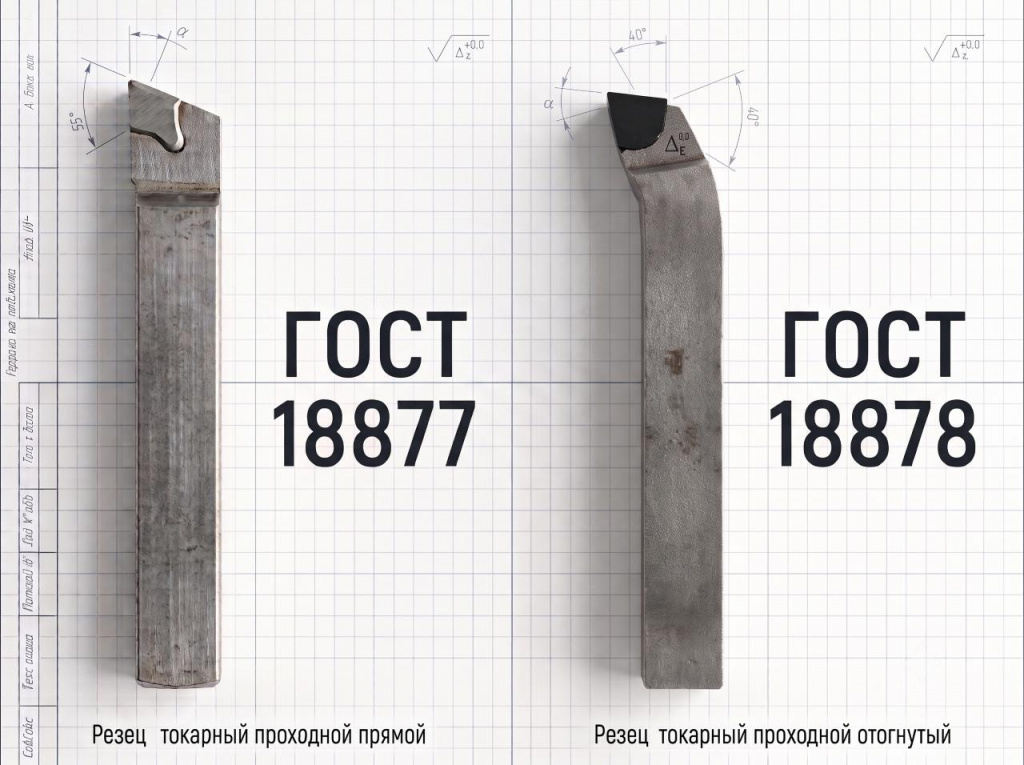

Влияние геометрии державки на жесткость: ГОСТ 18877-73 против 18878-73
Фундаментальное отличие заключается в распределении векторов сил резания: резец проходной прямой ГОСТ 18877-73 направляет осевую силу строго вдоль державки, обеспечивая жесткость, тогда как резец проходной отогнутый ГОСТ 18878-73 генерирует изгибающе-крутящий момент из-за смещения вершины относительно оси.
Векторы сил при работе прямым и отогнутым инструментом. Смещение вершины у отогнутого резца создает изгибающе-крутящий момент.
Любая токарная группа станков подчиняется законам жесткости системы СПИД (Станок — Приспособление — Инструмент — Деталь). Когда мы рассматриваем проходные токарные резцы, критическое значение приобретает то, как державка воспринимает нагрузку. В процессе резания возникают три силы: тангенциальная (PzPz), радиальная (PyPy) и осевая (PxPx). У прямого резца вершина находится на продольной оси симметрии. Осевая сила PxPx, возникающая при подаче инструмента, уходит строго в суппорт станка. Инструмент работает на чистое сжатие.
У отогнутого резца главная режущая кромка и вершина смещены в сторону (вправо или влево). При внедрении в металл сила PxPx действует на плечо (расстояние от вершины до оси державки). Возникает крутящий момент. Если станок имеет малейшие люфты в клиньях суппорта, этот момент вызывает микроколебания. Деталь начинает «дробИть».
Совет эксперта:
Никогда не пытайтесь компенсировать недостаток жесткости станка снижением режимов резания при работе отогнутым резцом. Если станок старый, переходите на прямые державки. Они прощают износ оборудования и минимизируют риск выкрашивания твердого сплава.
Плюсы и минусы отогнутых проходных резцов при глубоком точении
На практике универсальность отогнутого резца оборачивается потерей производительности при глубоком точении, так как геометрия державки не позволяет реализовать максимальный минутный съем металла без риска автоколебаний.

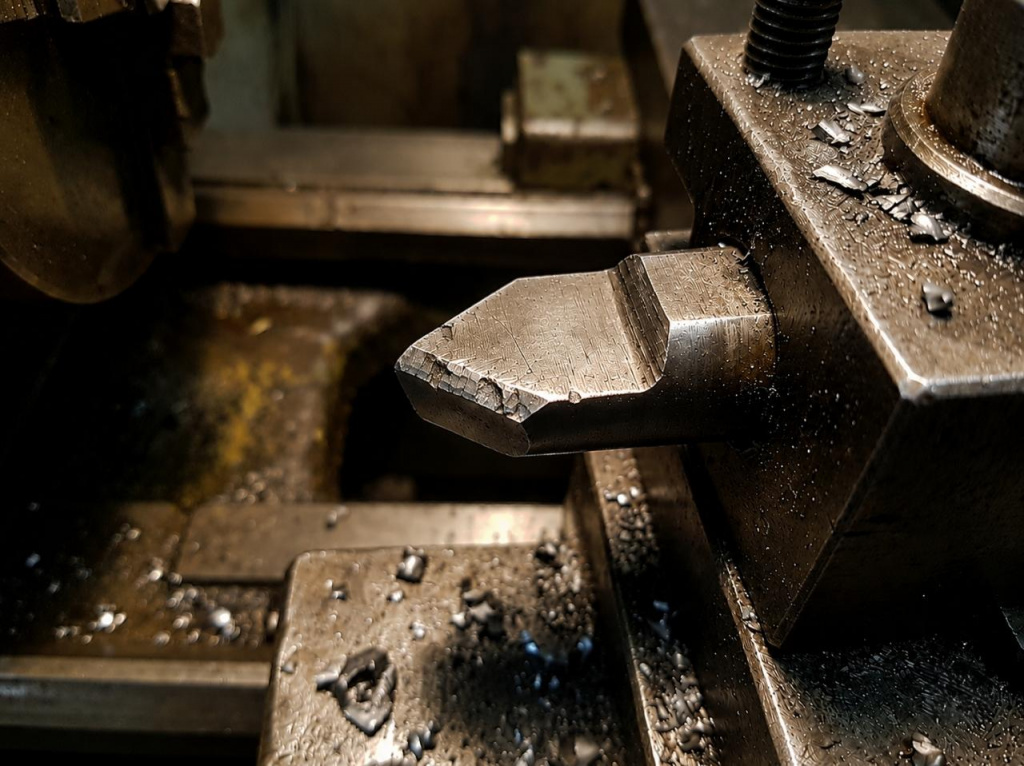

Последствия недостаточной жесткости державки: дробление поверхности детали и мгновенное выкрашивание режущей кромки.
Почему технологи так любят закладывать в техпроцесс резец проходной отогнутый Т15К6? Ответ кроется в геометрии. Такой инструмент позволяет за один установ выполнить две операции: продольное обтачивание наружного диаметра и подрезание торцов. Меньше смен позиций в револьверной головке — быстрее пишется программа.
Но здесь кроется технологический компромисс. Для сложных металловедческих процессов, таких как черновая обработка поковок с коркой, эта универсальность вредна.
Представьте, что вам нужно сорвать прикипевшую колесную гайку на грузовике. Вы можете взять длинный вороток из мягкой стали (аналог отогнутого резца на большом вылете) или короткую жесткую головку (прямой резец). В первом случае ваше усилие уйдет в пружинящую деформацию инструмента, а гайка останется на месте. В металлообработке эта «пружинистость» превращается в вибрацию, которая мгновенно скалывает твердый сплав.
Чтобы гарантировать максимальную жесткость системы СПИД при обдирке тяжелых поковок, опытные инженеры всегда интегрируют в техпроцесс прямые проходные резцы ГОСТ 18878-73, которые направляют вектор осевой нагрузки строго в массивный суппорт оборудования. Да, для подрезки торца придется задействовать второй инструмент, но общее время машинного цикла сократится за счет возможности увеличить глубину резания (ap) и подачу (f) на черновой стадии.
Резцы для обработки наружных цилиндрических поверхностей с прямой державкой лишены этого недостатка. Да, для подрезки торца придется задействовать второй инструмент, но общее время машинного цикла сократится за счет возможности увеличить глубину резания (apap) и подачу (ff) на черновой стадии.
Расчет стоимости владения (TCO) токарным инструментом на станках с ЧПУ
Экономический расчет показывает, что игнорирование жесткости державки и неправильный угол в плане приводят к радиальному отжатию детали, формируя конусность и увеличивая процент брака.
Стоимость владения инструментом (TCO) складывается не из закупочной цены резца, а из стоимости нормо-часа работы станка. Разберем типичную ошибку.
Снабженец закупает партию дешевых отогнутых резцов. Технолог ставит их на продольное точение длинного гладкого вала. Угол в плане проходного резца (φφ) у стандартного отогнутого исполнения обычно равен 45° или 60°. Чем меньше этот угол, тем больше радиальная сила PyPy, которая давит на заготовку перпендикулярно оси вращения.
Если вал длинный и не поджат задним центром, сила PyPy начинает отжимать деталь от резца. Продольная подача идет, но резец снимает меньше металла в середине заготовки, чем по краям. Результат — деталь получает бочкообразную или конусную форму. Брак.
Считаем убытки:
- Стоимость испорченной заготовки (материал + логистика).
- Время оператора на переналадку и замеры.
- Время простоя станка ЧПУ (в среднем 2500–4000 рублей в час).
Установка прямого резца с углом в плане φ=90°φ=90° (или использование токарного резца проходного упорного) перенаправляет усилие вдоль оси шпинделя, сводя радиальное отжатие практически к нулю.
Таблица перевода резцов ГОСТ на ISO-державки со сменными пластинами
Переход с напайных резцов на ISO-державки со сменными многогранными пластинами (СМП) полностью исключает затраты на переточку и гарантирует точное позиционирование вершины резца по оси центров.

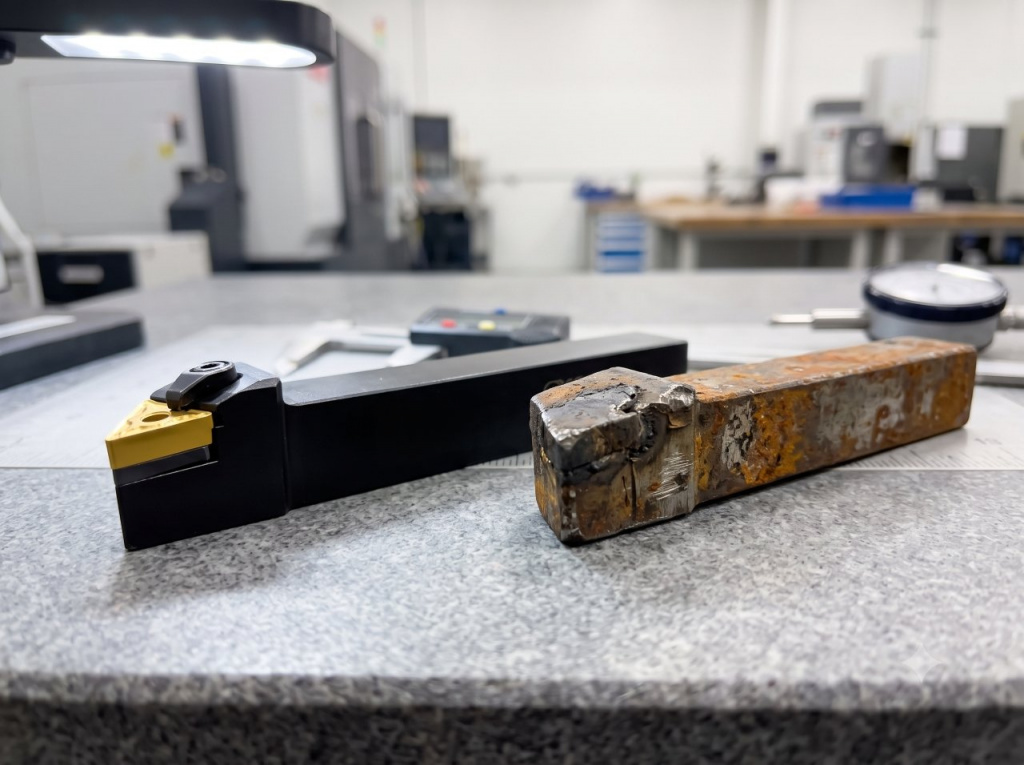

Переход на многогранные пластины полностью исключает затраты на заточной участок и переналадку.
Напайка — это лотерея. При пайке твердосплавной пластины (например, Т5К10 или ВК8) к стальной державке возникают термические напряжения из-за разницы коэффициентов линейного расширения. Микротрещины в зоне шва могут привести к скалыванию кромки при первом же врезании. Кроме того, после затупления инструмент отправляется в заточной участок. После заточки передний угол и задний угол меняются, а оператору приходится заново выставлять резец по высоте центров с помощью подкладок.
Современные производства работают по стандарту ISO. Износостойкость обеспечивается не только маркой сплава, но и многослойными покрытиями (TiN, TiCN, Al2O3), а правильный стружколом гарантирует надежное дробление стружки без образования «сабли», опасной для оператора.
Таблица кросс-кодов: Перевод ГОСТ в ISO
| Маркировка по ГОСТ (Напайка) | Назначение (Операция) | Современный аналог ISO (Державка) | Форма пластины |
| ГОСТ 18877-73 (Прямой) | Продольное точение, жесткая обдирка | PCLNR / PCLNL | >C (Ромб 80°) |
| ГОСТ 18878-73 (Отогнутый) | Универсальное точение, фаски, торцы | PTGNR / PTGNL | >T (Треугольник) |
| ГОСТ 18879-73 (Упорный) | Точение уступов 90° | PWLNR / PWLNL | >W (Ломаный треугольник) |
Переход на систему ISO означает, что при износе кромки оператор просто ослабляет винт, поворачивает пластину на новый угол и нажимает кнопку «Пуск». Геометрия восстанавливается с точностью до сотых долей миллиметра.
Часто задаваемые вопросы
В чем разница между сплавами Т15К6 и Т5К10 при выборе резца?
Т15К6 (15% карбида титана, 6% кобальта) обладает высокой твердостью и теплостойкостью, подходит для чистовой и получистовой обработки сталей на высоких скоростях без ударов. Резец проходной Т5К10 содержит больше кобальта (10%), что делает его более вязким и прочным на изгиб — это оптимальный выбор для черновой обдирки с ударом (прерывистое резание, корка).
Может ли отогнутый резец полностью заменить токарный резец проходной упорный?
Нет. Упорный резец имеет главный угол в плане 90°, что позволяет обрабатывать ступенчатые валы с подрезкой перпендикулярного уступа. Отогнутый резец (с углом 45° или 60°) оставит конический переход у основания уступа.
Почему при использовании отогнутого резца стружка наматывается на деталь?
Проблема кроется в неправильном подборе режимов резания или отсутствии стружколомающей канавки. При малых подачах на вязких сталях (например, 12Х18Н10Т) образуется сливная стружка. Решение: увеличить подачу для утолщения стружки, применить инструмент с прессованным стружколомом (в случае СМП) и обеспечить подачу СОЖ под высоким давлением точно в зону резания.
Выбор токарного инструмента требует инженерного прагматизма. Резец проходной прямой ГОСТ 18877-73 остается эталоном жесткости для тяжелых условий, а отогнутый ГОСТ 18878-73 выручает там, где нужна гибкость переходов. Однако будущее — за модульными системами ISO.
