Как выбрать покрытие режущего инструмента и сократить расходы до 40%

Ваши фрезы и сверла изнашиваются быстрее установленной нормы, а бюджет на закупку инструмента трещит по швам? Начальник цеха требует повысить производительность, а финансовый отдел - сократить расходы? Эта ситуация знакома многим предприятиям. Проблема часто кроется не в самом инструменте, а в его покрытии - или в отсутствии такового.

Эта статья - не научный трактат, а практическое руководство. Оно поможет разобраться в типах износостойких покрытий, сделать обоснованный выбор и, как результат, увеличить стойкость инструмента и оптимизировать затраты всего технологического процесса.

Почему покрытие важнее самого инструмента? Ключевые показатели эффективности

На первый взгляд, покрытие - это тонкий слой на поверхности инструмента. Но именно этот слой определяет ключевые рабочие характеристики и напрямую влияет на экономику производства. Правильно подобранное упрочняющее покрытие обеспечивает:

• Увеличение стойкости до 300-400%. Инструмент работает в разы дольше, что сокращает затраты на его закупку и время на переналадку станков.
• Рост скорости резания на 30-50%. Повышение производительности оборудования без потери качества обработки деталей.
• Снижение итоговых затрат до 40%. Экономия складывается из сокращения числа закупок, уменьшения простоев и снижения процента брака.

Выбор инструмента без учета типа покрытия - это риск получить быстрый износ, низкое качество поверхности и простои оборудования. Современные методы нанесения покрытий на режущий инструмент позволяют эффективно решать эти проблемы.

PVD или CVD: какой метод нанесения покрытий подходит для ваших задач?

Все многообразие покрытий наносится в основном двумя методами: PVD и CVD. Закупщику не нужно вникать в тонкости физики, но важно понимать их принципиальное различие с точки зрения применения.

PVD (Physical Vapour Deposition) - физическое осаждение из паровой фазы. Процесс происходит при относительно низких температурах (до 500°C). Это позволяет сохранить остроту режущей кромки и не изменять структуру твердого сплава. PVD-покрытия обладают высокой гладкостью.

• Важно для вас: это основной метод для фрез, сверл, метчиков и любого инструмента с острой кромкой, особенно для обработки вязких материалов, где критично низкое трение.

CVD (Chemical Vapour Deposition) - химическое осаждение из газовой фазы. Процесс требует высоких температур (около 1000°C). Покрытия получаются более толстыми и обладают отличной адгезией (сцеплением с основой), но могут незначительно скруглять режущую кромку.

• Важно для вас: идеально подходит для твердосплавных пластин, используемых при черновой обработке чугуна и сталей, где главное - максимальная износостойкость и термостойкость, а не идеальная острота.

Матрица выбора «Задача - Покрытие»

Это главный раздел, который поможет сделать практический выбор. Ниже представлена система подбора покрытия в зависимости от обрабатываемого материала и специфики задачи.

Обработка стандартных и закаленных сталей

Стали - самый распространенный конструкционный материал. Для их обработки применяются универсальные и жаропрочные типы покрытий.

• TiN (Нитрид титана): базовое, универсальное покрытие золотистого цвета. Хорошо подходит для общих задач, невысоких скоростей резания и обработки конструкционных сталей. Основное преимущество - невысокая стоимость.
• TiCN (Карбонитрид титана): модификация TiN с добавлением углерода. Обладает большей твердостью и меньшим коэффициентом трения. Эффективно для обработки сталей средней твердости и в условиях, где требуется улучшенное скольжение стружки.

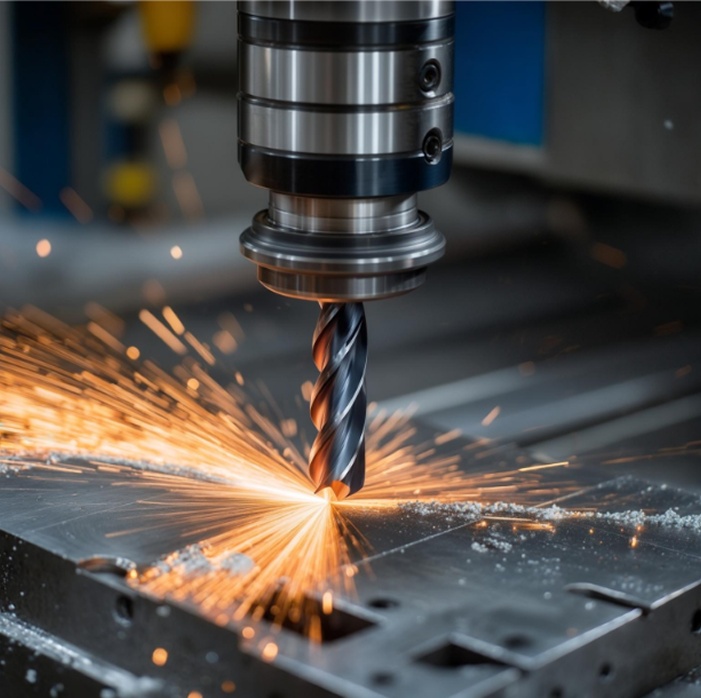

• AlTiN (Титан-алюминиевый нитрид): одно из самых популярных покрытий для фрезерной обработки. Образует на поверхности защитный слой оксида алюминия при нагреве, что дает высокую красностойкость (до 800°C). Идеальный выбор для высокоскоростной обработки закаленных сталей "на сухую", без использования СОЖ.

Работа с нержавеющими и жаропрочными сталями

Нержавеющие стали и жаропрочные сплавы (включая титан) отличаются высокой вязкостью и склонностью к наростообразованию на режущей кромке. Это требует от покрытия двух свойств: высокой термостойкости и низкого коэффициента трения.

• TiAlN (Алюмонитрид титана): похоже по свойствам на AlTiN, но имеет иную структуру. Отлично противостоит окислению и показывает высокую стойкость при обработке материалов, склонных к налипанию. Широкое применение находит при обработке нержавеющих сталей.
• AlCrN (Алюмохронитрид): покрытия на основе этой системы обладают еще более высокой горячей твердостью и стойкостью к окислению. Это делает их незаменимыми при обработке жаропрочных сплавов, никелевых сплавов и при тяжелых режимах резания.

Для решения большинства задач по обработке сталей и сплавов мы рекомендуем ознакомиться с ассортиментом нашего металлорежущего инструмента с износостойким покрытием. Инженеры ООО "РИ96" помогут подобрать оптимальный вариант, исходя из ваших технологических условий и бюджета.

Специфика обработки чугуна

Чугун обладает высокой твердостью и содержит абразивные включения (графит), что вызывает интенсивный абразивный износ инструмента.

• CVD-покрытия (многослойные TiC/Al2O3/TiN): Толстые многослойные покрытия, нанесенные методом CVD, - стандарт для обработки чугуна. Они отлично противостоят абразивному износу и высоким температурам в зоне резания.
• AlTiN (для фрезерования): При фрезерной обработке чугуна твердосплавными концевыми фрезами хорошо себя показывают и PVD-покрытия, в частности AlTiN, благодаря своей высокой твердости.

Покрытия для алюминия и цветных сплавов

Алюминий и его сплавы - мягкие и вязкие материалы. Главная проблема при их обработке - налипание на режущую кромку (наростообразование). Покрытие должно быть максимально гладким.

• DLC (Diamond-Like Carbon) - алмазоподобное покрытие: обладает уникально низким коэффициентом трения и высокой твердостью. Предотвращает налипание алюминия, меди и их сплавов, обеспечивая идеальное качество поверхности и долгий срок службы инструмента.
• Непокрытый твердый сплав (полированный): для некоторых операций по обработке алюминия использование инструмента без покрытия, но с полированной режущей кромкой также является эффективным решением.

Сводная таблица для выбора покрытия

Три дорогостоящих ошибки при выборе инструмента с покрытием

Экспертиза заключается не только в знании, что делать, но и в понимании, чего делать не следует. Вот три распространенных ошибки, которые приводят к лишним тратам.

1. Ошибка №1: "Брать самое дорогое". Покупка сверла с DLC-покрытием для обработки обычной стали - это пустая трата денег. Его главное преимущество (сверхнизкое трение) не будет реализовано, а базовое TiN справилось бы с задачей в несколько раз дешевле.
2. Ошибка №2: "Экономить на всем". Использование фрезы с покрытием TiN для обработки закаленной стали приведет к ее мгновенному износу ("сгорит"). Последующие затраты на замену инструмента и простой станка многократно превысят экономию на начальной закупке.
3. Ошибка №3: "Игнорировать тип операции". Покрытие, идеально подходящее для непрерывного точения, может не подойти для прерывистого резания (фрезерования), где важна устойчивость к ударным нагрузкам.

Надежный инструмент - основа бесперебойного производства

Правильно выбранное покрытие - это половина успеха. Вторая половина - это надежный поставщик, который обеспечит наличие нужного инструмента, предложит гибкое ценообразование и предоставит квалифицированную консультацию.

Компания ООО "РИ96" с 2007 года делает ставку на качество поставляемых инструментов. Благодаря налаженным партнерским отношениям с ведущими производителями и постоянному пополнению склада, мы готовы оперативно закрыть потребность любого предприятия в РФ. Наша цель - не просто продать фрезы или пластины, а предоставить решение, которое оптимизирует ваше производство.

Часто задаваемые вопросы

Что означает цвет покрытия инструмента?

Исторически цвет был привязан к составу (TiN - золотой, TiCN - серо-фиолетовый). Сегодня, с появлением сложных многослойных PVD-покрытий, цвет перестал быть надежным индикатором. Ориентироваться следует исключительно на маркировку и технические характеристики.

Можно ли нанести покрытие на старый инструмент повторно?

Технически нанесение покрытий на режущий инструмент возможно и повторно, но экономически это целесообразно только для дорогостоящего и сложного инструмента. Процесс требует полной очистки и подготовки поверхности, что часто сопоставимо по стоимости с новым инструментом стандартного типа.

Влияет ли толщина покрытия на точность обработки детали?

Да, влияет. Толщина PVD-покрытий составляет всего несколько микрон (2-5 мкм), что практически не сказывается на конечных размерах детали. Более толстые CVD-покрытия (до 20 мкм) могут незначительно скруглять кромку, поэтому их применяют в основном для сменных пластин для черновой и получистовой обработки.

Вывод

Выбор покрытия режущего инструмента - это стратегическое решение, которое напрямую влияет на рентабельность производства. Вместо того чтобы ориентироваться только на цену, подходите к выбору системно: анализируйте материал, тип операции и требуемые режимы резания.

Таблица и рекомендации в этой статье - надежная отправная точка. Но на каждом производстве есть свои нюансы.

Не уверены в выборе? Не тратьте время и деньги на эксперименты. Получите бесплатную консультацию по подбору инструмента от наших специалистов. Опишите свою задачу, и мы предложим оптимальное решение.
