Как выбрать отрезные и подрезные резцы с напайными твердосплавными пластинами

Срыв сроков партии почти всегда начинается с одной операции — отрезки или подрезки торца. Кромка садится, деталь «уходит» по длине, станочник поднимает подачу. Дальше ЧПУ стоит, а снабженец ищет, чем закрыть план. Я Александр Шестопалов, владелец «РосИнструмента», в металлообработке с 2004 года. Ниже — практика по подрезным и отрезным резцам с напайными твердосплавными пластинами: геометрия, сплавы, режимы и то, как это считать в деньгах цеха, а не в каталоге.

Краткая выжимка: специфика работы отрезных и подрезных токарных резцов

• Отрезной и подрезной резец — самые нагруженные в токарной группе: работают в узком пазу, отвод стружки ограничен, а жесткость системы «станок — державка — деталь» решает больше, чем марка сплава.

• Напайная пластина проигрывает сменной по скорости переналадки, но выигрывает по виброустойчивости и цене за режущую кромку на коротких и средних партиях.

• Главный критерий выбора — не «самый твердый сплав», а баланс: твердость против прочности на изгиб. Перекос в любую сторону дает либо износ, либо выкрошивание.

• TCO отрезного резца считается не по цене за штуку, а по стоимости минуты простоя станка и доле брака по длине и торцу.

Для обеспечения стабильности производственного цикла и предотвращения внезапных поломок инструмента, специалисты рекомендуют использовать исключительно сертифицированную оснастку, соответствующую ГОСТ и ISO. Чтобы минимизировать вибрации при обработке и исключить брак по вине нестабильной геометрии твердого сплава, вы можете изучить технические характеристики и подобрать надежные токарные резцы в каталоге под конкретные нужды вашего цеха. Правильная комплектация станочного парка — это первый шаг к снижению себестоимости каждой детали.

В чем разница между подрезными и отрезными резцами: кинематика и назначение

Подрезной резец обрабатывает торец и уступы, отрезной — отрезает заготовку и прорезает канавки. Это разные кинематика и нагрузки, поэтому смешивать их в одну закупочную позицию нельзя.

Подрезные резцы работают с торцовой поверхностью: снимают припуск, формируют уступ, зачищают торец под следующий переход. Отрезные резцы режут деталь от прутка или трубы, а также прорезают глубокие канавки. Геометрия головки у них разная, как и направление главного движения подачи: подрезной идет поперек оси, отрезной — радиально в тело заготовки.

Ключевое отличие в условиях работы — ширина среза. Отрезной резец входит в паз, где стенки уже ограничивают отвод стружки. Поэтому стружколом и форма передней поверхности критичны. Подрезной работает на открытой поверхности, ему проще, но он чаще страдает от вибраций на больших вылетах.

В каталоге это разные разделы: резцы подрезные и проходные — одна группа, резцы отрезные — другая. Путать их при закупке — прямой путь к простою: отрезной не заменит подрезной по кинематике, даже если посадочное место совпадает. Резцы токарные отрезные и подрезные отличаются направлением подачи, поэтому взаимозаменяемость здесь невозможна.

Отдельный нюанс, который редко пишут в каталогах: длина головки отрезного резца должна быть больше глубины отрезки минимум на 2–3 мм запаса. Если головка «в притык», стружка не успевает выйти из паза и наматывается на державку. Это одна из самых частых причин внезапного скола на ровном месте.

Геометрия твердосплавной пластины: углы, влияющие на стойкость режущей кромки

Стойкость отрезного резца на 70% задается тремя параметрами: передним углом, задним углом и углом в плане. Ошибка хотя бы в одном — и кромка либо трется, либо выкрашивается.

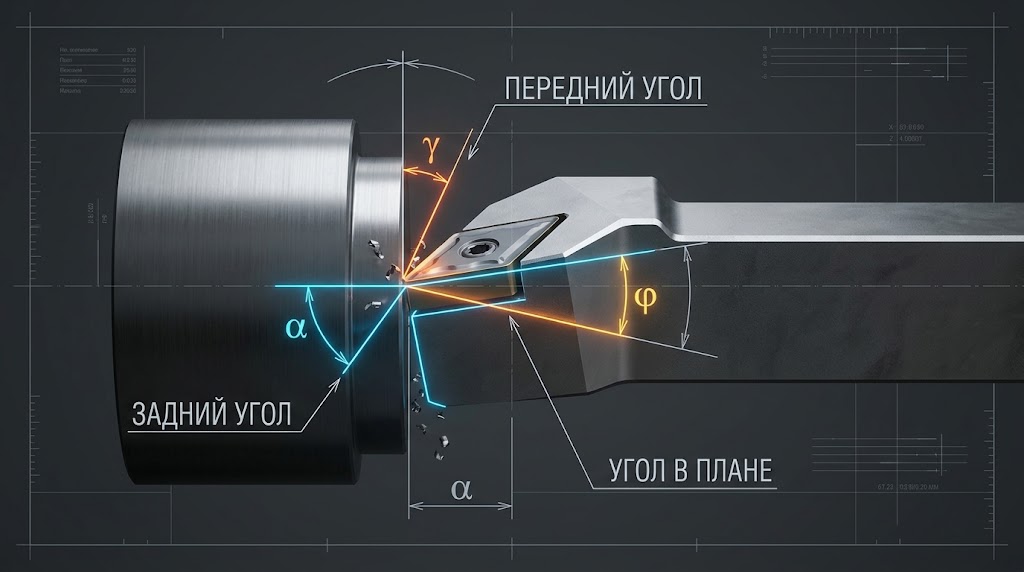

Правильно подобранная геометрия углов — залог долговечности режущей кромки и качества обработки торца.

Разберем по элементам, которые реально влияют на работу:

1. Передний угол γ — для стали средней твердости (Сталь 45, 40Х) держат в диапазоне 8–12°. Больше — режется легче, но кромка слабее на изгиб. Меньше — растет сила резания и нагрев.

2. Задний угол α — 6–10° для отрезных. Малый угол дает трение по боковым стенкам паза, большой — ослабляет клин.

3. Угол в плане φ — у отрезного обычно 90°, у подрезного отогнутого — 45–60° с загнутым концом для доступа к уступу.

4. Ширина головки — 3 мм для прутка до Ø40, 4–5 мм для Ø60–100. Узкая головка экономит материал, но хуже отводит тепло.

5. Радиус вершины r — 0,2–0,4 мм. Больший радиус — прочнее кромка, но выше склонность к вибрации на тонкой детали.

Принцип инженерного компромисса простой: выбирая максимальную твердость, вы жертвуете прочностью на изгиб — при вибрациях кромка выкрошится. Для черновой отрезки на нежестком станке лучше сплав с меньшей твердостью, но с вязкой связкой.

Инсайт из практики: на отрезке критична не только геометрия, но и симметричность заточки боковых кромок. Перекос даже на 0,05 мм заставляет резец «уводить» в сторону — паз получается конусным, а кромка работает одной стороной и садится вдвое быстрее. Проверяйте симметрию индикатором после каждой переточки.

Напайные резцы против инструмента со сменными пластинами: расчет TCO

Напайная пластина дешевле в закупке и жестче в работе, но требует переточки и теряет размер. Сменная быстрее переналаживается, но дороже за кромку. Выбор — под размер партии.

Напайные твердосплавные пластины припаиваются к державке медным припоем. Это дает монолитную конструкцию: меньше стыков — меньше вибраций. Именно поэтому резцы с напайными пластинами до сих пор держат нишу на нежестких станках, при прерывистом резании и на коротких партиях. Резцы проходные и расточные с напайкой работают по той же логике.

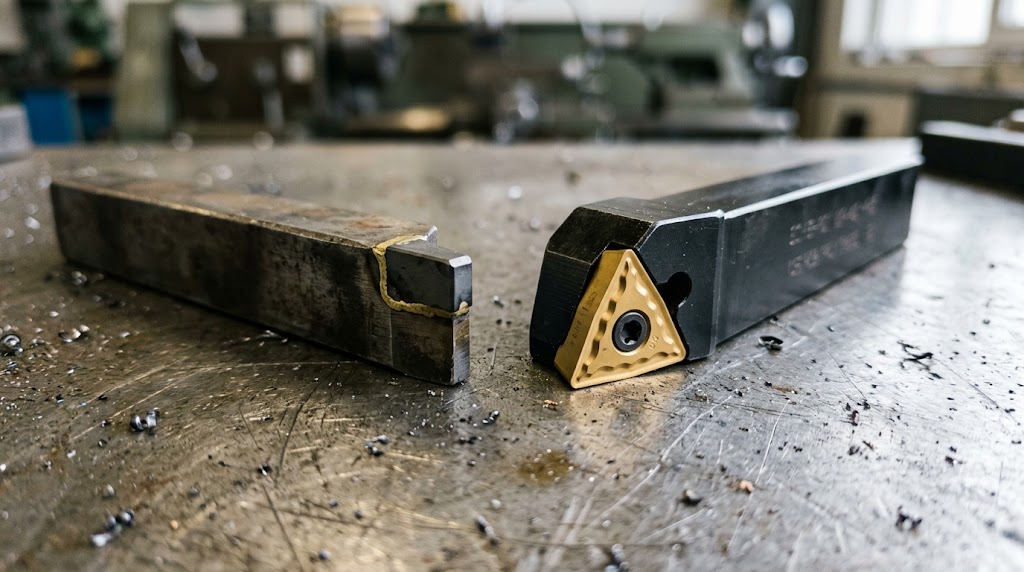

Напайной инструмент дешевле в закупке, однако сменные многогранные пластины (СМП) значительно выигрывают по скорости переналадки.

Сменные пластины выигрывают там, где важна предсказуемость размера и скорость смены кромки. Повернул на 90° — и работаешь дальше без переточки. Но цена за одну режущую кромку у сменных выше в 2–4 раза. Резцы резьбовые и расточные со сменными пластинами окупаются только на серийном производстве.

Добавлю неочевидное: напайная пластина дает выигрыш еще и на деталях с прерывистым резанием (литье, поковка, шпоночный паз). Сменная кромка на ударе скалывается целым сегментом, напайная чаще выдерживает за счет монолитной посадки. Но если удар идет по вершине, а не по боковой кромке, — сколет и напайную.

Выбор твердого сплава (ВК8, ВК6, Т15К6) для отрезки и подрезки торцов

Для отрезки и подрезки берут сплавы группы ВК (вольфрам-кобальтовые) — они вязче титано-вольфрамовых ТК и лучше держат удар. Покрытие добавляет ресурс, но не спасает от плохой жесткости.

Базовые марки, с которыми работают цеха:

1. ВК8 — вязкий, для черновой отрезки, прерывистого резания, чугуна и нержавейки.

2. ВК6 — универсал для стали средней твердости, баланс износа и прочности.

3. ВК6М — мелкозернистый, для чистовой подрезки и отделки торца.

4. Т15К6 — для высоких скоростей на стали, но хуже держит удар — не для отрезки с вибрацией.

5. Т5К10 — компромисс для черновой подрезки.

Покрытия: TiN (золотистое) — универсальное, TiCN — для нержавейки и чугуна, TiAlN — для высоких температур. На напайных пластинах покрытие встречается реже, чем на сменных, но при работе с коррозионностойкими сталями дает прирост ресурса.

Режимы резания на токарных станках: скорость, подача и охлаждение (СОЖ)

Для отрезки стали 45 напайным резцом ВК6 ориентир: скорость 80–120 м/мин, подача 0,05–0,12 мм/об. Для нержавейки — 40–70 м/мин. Превышение скорости дает нагрев и пластическую деформацию кромки.

Скорость резания — главный враг отрезного резца. В узком пазу тепло отводится хуже, чем на проходном точении, поэтому те же режимы, что на проходке, здесь не работают.

Практический критерий: если стружка выходит синей и ломается с треском — скорость завышена. Если стружка серая и вязкая — скорость занижена, растет нарост. Нормальная стружка на стали — соломенного цвета, короткая, сыпучая.

Еще один цеховой нюанс: на отрезке подачу нельзя снижать «для безопасности». Малая подача заставляет кромку тереться вместо резания, наклеп растет, и резец садится быстрее, чем на нормальном режиме. Отрезка любит стабильную, не минимальную подачу.

Влияние неверно подобранного резца на процент брака и простой ЧПУ

Одна неверно подобранная партия отрезных резцов может стоить цеху от 30 до 150 тысяч рублей в месяц — через простой, брак и переделку.

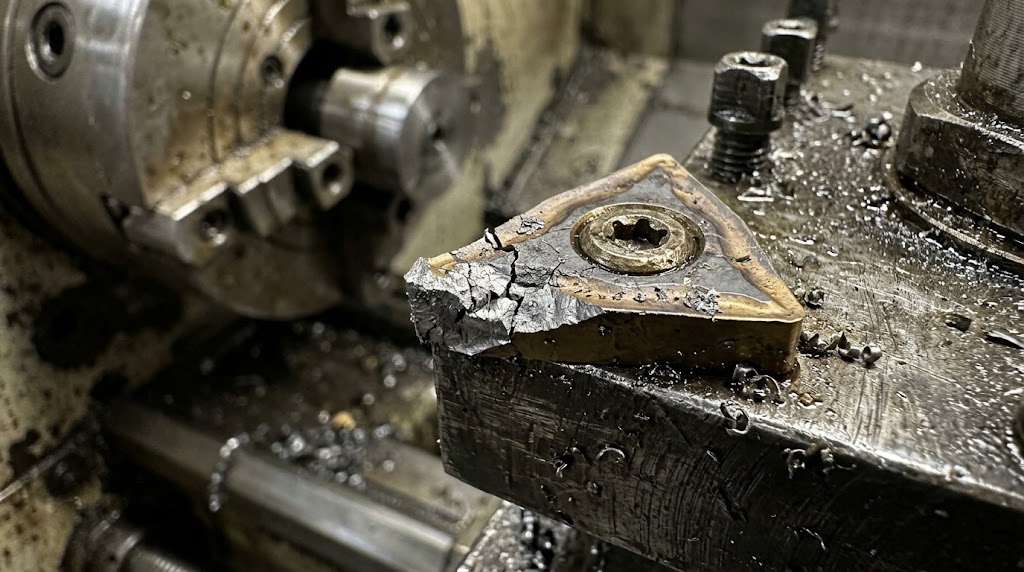

Завышенная скорость резания или отсутствие СОЖ моментально приводят к пластической деформации и сколу твердого сплава.

Считаем на реальном сценарии. Участок из 4 токарных ЧПУ, партия 5000 деталей из прутка Ø40. Норма — 1 резец на 400 деталей. Фактически резец садится через 150 — из-за неверного сплава и завышенной скорости.

1. Простой на смену резца: 6 минут × 12 замен = 72 минуты.

2. Потеря по накладным: 72 × 60 руб. = 4 320 руб. за партию.

3. Брак по длине из-за ухода размера: 2% партии = 100 деталей.

4. Переделка или списание: 100 × 250 руб. = 25 000 руб.

Итого на одной партии — около 30 тысяч рублей сверх плана. На месячном объеме из 8–10 таких партий это уже 250–300 тысяч. Именно поэтому снабженцу выгоднее купить резец дороже на 20%, но с предсказуемым ресурсом, чем дешевый, который садится вдвое быстрее.

Инструкция: как выбрать токарный отрезной или подрезной резец для производства

Выбор идет по трем осям: материал детали, жесткость станка и размер партии. Под каждую комбинацию — своя геометрия и сплав.

Развилки решения:

• Для новичка на универсальном станке — напайной отрезной резец ВК6, ширина 3 мм, угол в плане 90°. Прощает ошибки по режимам, дешев в закупке, легко переточить.

• Для серийного ЧПУ по стали — сменная пластина с покрытием TiCN, если партия от 500 деталей и важна повторяемость размера.

• Для нержавейки и жаропрочки — ВК8 без покрытия или с TiAlN, скорость вниз на 30–40% от стали, СОЖ обязательно под давлением.

• Для чугуна — ВК8, работа без СОЖ или с минимальным охлаждением, стружка сыпучая, главное — не дать пыли забить паз.

Чек-лист перед закупкой партии:

• Сверьте тип резца (отрезной/подрезной) с операцией, а не с общим названием в прайсе.

• Проверьте ширину головки под диаметр прутка — узкая экономит металл, но греется.

• Уточните сплав под материал детали и наличие удара в цикле.

• Оцените жесткость станка: на нежестком берите вязкий сплав, а не твердый.

• Посчитайте TCO на партию: цена резца + переточки + простой против сменной кромки.

• Пробная партия 5–10 резцов перед закупкой на весь участок.

Типичные ошибки станочников при работе с отрезными резцами по металлу

Большинство поломок — не брак инструмента, а нарушение режима, геометрии заточки или жесткости системы. Разберем самые частые.

1. Завышенная скорость на отрезке — кромка перегревается, идет пластическая деформация, резец садится за считанные детали.

2. Несимметричная заточка — резец уводит в сторону, паз конусный, одна кромка изнашивается вдвое быстрее.

3. Малый вылет державки — вроде жестче, но стружка не выходит из паза и наматывается на головку.

4. Отсутствие подачи СОЖ в зону резания — наружный полив не достает до кромки в пазу, температура растет.

5. Экономия на пробной партии — закупка 100 резцов «на глаз» без проверки на конкретной операции.

6. Игнорирование пайки — микротрещины в припое дают скол на первом же ударе, а винят сплав.

Ответы на частые вопросы

Чем отличается подрезной резец от отрезного?

Подрезной обрабатывает торец и уступы, двигаясь поперек оси детали. Отрезной режет заготовку радиально, работая в узком пазу. Кинематика, геометрия головки и нагрузки у них разные.

Какой сплав лучше для отрезки стали?

Для стали средней твердости — ВК6, для черновой отрезки с ударами — ВК8. Титано-вольфрамовые ТК (Т15К6) на отрезке применять не стоит: они тверже, но хуже держат удар.

Что дешевле в итоге — напайная или сменная пластина?

На партиях до 200–300 деталей выигрывает напайная за счет низкой цены за кромку. На крупных сериях сменная выигрывает по TCO: быстрая переналадка и предсказуемый размер перекрывают цену.

Почему выкрашивается кромка напайного резца?

Три причины: неверный сплав под удар, завышенная скорость и некачественная пайка с микротрещинами. Проверяйте пайку и режимы до того, как менять партию инструмента.

Нужна ли СОЖ на отрезке?

Да. Подача охлаждения прямо в зону резания снижает температуру кромки на 80–150°C. Наружного полива в пазу недостаточно — стружка не вымывается, кромка перегревается.

Подрезные и отрезные резцы с напайными твердосплавными пластинами остаются рабочим инструментом там, где важны жесткость, цена за кромку и короткая партия. Резцы токарные отрезные и подрезные выбирают не по «самому твердому сплаву», а по балансу: материал детали, жесткость станка, размер партии и режим. Считайте TCO на партию, а не цену за штуку, проверяйте пайку и симметрию заточки, не занижайте подачу «для безопасности» — и отрезка перестанет быть узким местом участка
