Как выбрать концевую фрезу для вашего производства

Выбор концевой фрезы - это стратегическое решение, которое напрямую влияет на рентабельность производства. Ошибка в подборе инструмента приводит к увеличению процента брака, преждевременному износу оборудования и простоям, измеряемым в сотнях тысяч рублей. Задача руководителя или снабженца - не обладать познаниями инженера-технолога, а принимать экономически взвешенные решения. Данный материал предоставляет исчерпывающую информацию для выбора оптимального инструмента под конкретную производственную задачу, исключая переплаты за избыточные характеристики.

Материал фрезы — основа долговечности и производительности

Материал, из которого изготовлен режущий инструмент, определяет его ресурс, скорость работы и спектр обрабатываемых заготовок. Неверный выбор материала фрезы является основной причиной ее быстрого выхода из строя и некачественной обработки.

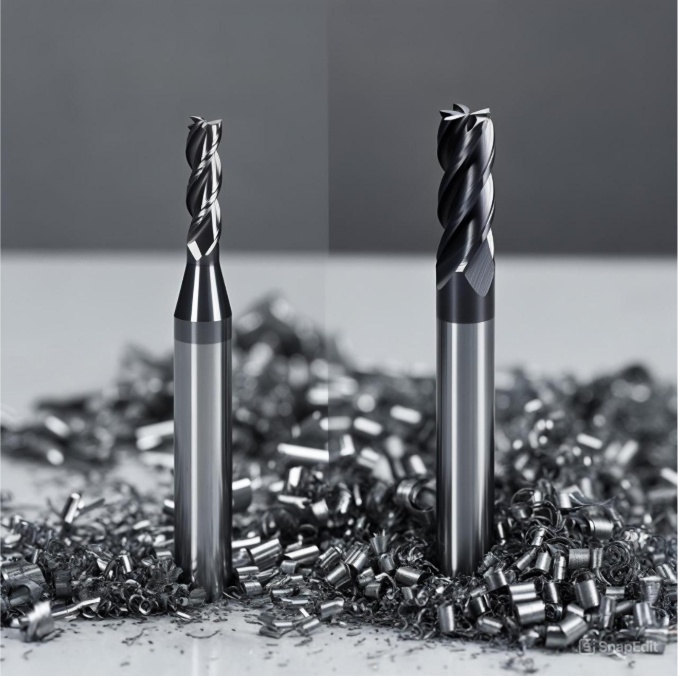

Твердосплавные фрезы (ВК, ТК): когда без них не обойтись

Фрезы концевые твердосплавные изготавливаются из композитных сплавов на основе карбидов тугоплавких металлов, чаще всего вольфрама (ВК) или титана (ТК). Это обеспечивает их высокую твердость (до 92 HRA) и способность сохранять режущие свойства при температурах до 1000°С.

Для предприятия это означает возможность обработки закаленных и труднообрабатываемых сталей, чугуна, титановых и жаропрочных сплавов. Применение твердосплавного инструмента позволяет значительно увеличить скорость резания и подачи, что напрямую снижает себестоимость каждой выпускаемой детали за счет сокращения машинного времени. Цельные монолитные фрезы из твердого сплава обладают высокой жесткостью, что критично для чистовой обработки поверхностей с жесткими допусками.

Фрезы из быстрорежущей стали (HSS): для каких задач их достаточно

Данная марка стали создана специально для использования при высоких показателях трения, возникающих во время резки металла. Благодаря составу инструментальной быстрорежущей стали повышается прочность изготовленного из нее инструмента, поэтому он хорошо себя показывает при работе на больших скоростях и на большой глубине резания.

Для производственных задач, не связанных с обработкой материалов высокой твердости (сырая конструкционная сталь, алюминий, латунь, пластики), применение фрез из быстрорежущей стали является экономически оправданным. Их стоимость ниже, чем у твердосплавных аналогов, что делает их выгодным решением для серийного производства неответственных деталей.

Геометрия режущей части — под каждую задачу своя форма

Геометрия торца и боковой поверхности фрезы определяет тип операций, которые она может выполнять. Использование инструмента неподходящей формы приводит к появлению дефектов, вибрациям и снижению точности.

Цилиндрические (плоский торец): для пазов и плоскостей

Это наиболее распространенный тип, предназначенный для фрезерования плоскостей, уступов, карманов и пазов. Фреза цилиндрическая концевая обеспечивает формирование прямых углов (90°) между смежными поверхностями.

Сферические и радиусные: для обработки 3D-поверхностей и скруглений

• Фреза концевая сферическая имеет полусферический торец. Она незаменима для чистовой и получистовой обработки сложных трехмерных поверхностей: пресс-форм, штампов, лопаток турбин.
• Фреза концевая радиусная имеет плоский торец со скругленными углами. Она предназначена для обработки галтелей (внутренних скруглений) и предотвращения концентрации напряжений в углах деталей. Диаметр такой фрезы и радиус скругления являются ключевыми параметрами.

Конические: для снятия фасок и гравировки

Фреза концевая с коническим хвостовиком или конической режущей частью используется для обработки наклонных поверхностей, снятия фасок и для гравировальных работ. Угол конусности является основной характеристикой.

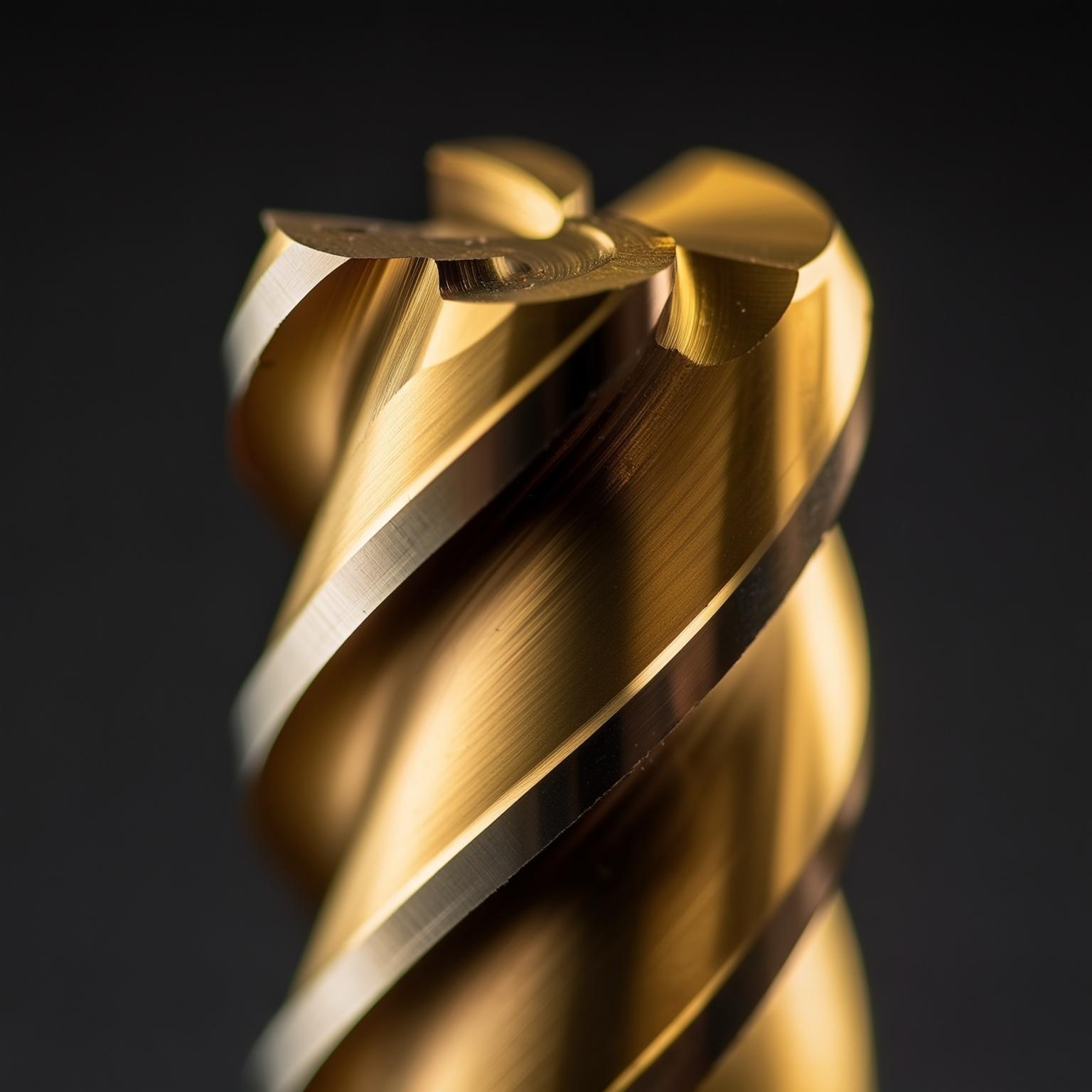

Покрытие — не роскошь, а инструмент экономии

Современные износостойкие покрытия (TiN, TiCN, AlTiN и др.) наносятся на поверхность фрезы для улучшения ее эксплуатационных характеристик.

Нанесение покрытия увеличивает первоначальную стоимость инструмента, однако существенно продлевает его ресурс и позволяет повышать режимы резания. Покрытие снижает коэффициент трения, улучшает сход стружки и повышает термостойкость режущих кромок. Это позволяет сократить частоту замены фрез и время простоя оборудования, что в рамках серийного производства дает существенный экономический эффект. Например, покрытие AlTiN (алюмонитрид титана) эффективно при обработке закаленных сталей на высоких скоростях без применения смазочно-охлаждающей жидкости (СОЖ).

Пример расчета: Предприятие обрабатывает деталь из стали 40Х. Фреза без покрытия стоимостью 800 рублей обрабатывает 100 деталей до полного износа. Фреза с покрытием AlTiN стоимостью 1200 рублей обрабатывает 300 деталей.

• Стоимость износа на 1 деталь (без покрытия): 800 / 100 = 8 рублей.
• Стоимость износа на 1 деталь (с покрытием): 1200 / 300 = 4 рубля.

Экономия на инструменте составляет 50% без учета сокращения времени на смену фрезы и переналадку станка.

Как не ошибиться с выбором

Для заказа инструмента, который точно соответствует задаче, необходимо уточнить у технической службы четыре ключевых параметра.

• Шаг 1: определите обрабатываемый материал.
  Ключевой фактор, определяющий выбор материала самой фрезы (HSS или твердый сплав) и необходимость покрытия.
• Шаг 2: уточните тип операции и требования к точности.
  Черновая обработка (быстрый съем большого объема материала) или чистовая (получение точного размера и низкой шероховатости). Это влияет на выбор геометрии и количества зубьев.
• Шаг 3: проверьте параметры станка.
  Необходимо знать тип и размер конуса шпинделя, чтобы правильно выбрать хвостовик концевой фрезы. Наиболее распространены фреза концевая с цилиндрическим хвостовиком и фреза концевая с коническим хвостовиком, соответствующие ГОСТ.
• Шаг 4: проконсультируйтесь с надежным поставщиком.
  Опытный поставщик, обладающий технической экспертизой, поможет подобрать оптимальный инструмент, исходя из ваших задач и бюджета.

Часто задаваемые вопросы

На что влияет количество зубьев (перьев) у фрезы?

Количество зубьев напрямую влияет на производительность и чистоту обработки. Фрезы с малым числом зубьев (2-3) лучше отводят стружку и подходят для черновой обработки вязких материалов (алюминий). Фрезы с большим числом зубьев (4 и более) обеспечивают более гладкую поверхность и применяются для чистовой обработки сталей и чугунов.

Можно ли использовать фрезу по металлу для обработки дерева?

Технически это возможно, но не рекомендуется. У фрез по металлу другой угол заточки и геометрия канавок, не рассчитанные на отвод крупной и рыхлой древесной стружки. Это приведет к подгоранию древесины, быстрому забиванию канавок и низкому качеству реза. Для дерева следует использовать специализированный инструмент.

Что означают маркировки на хвостовике фрезы?

Маркировка обычно содержит ключевую информацию: диаметр рабочей части, марку материала (например, Р6М5 для HSS или ВК8 для твердого сплава), товарный знак производителя и иногда тип покрытия. Эта информация регламентируется ГОСТ на концевые фрезы.

Чем отличается монолитная фреза от фрезы со сменными пластинами?

Монолитная фреза - это цельный инструмент из быстрорежущей стали или твердого сплава. Фреза концевая со сменными пластинами имеет корпус-державку, на котором механически крепятся режущие пластины. Это позволяет менять только изношенные пластины, а не всю фрезу, что экономически выгодно при обработке больших объемов и использовании фрез большого диаметра.

Заключение

Правильный выбор концевой фрезы - это не технический, а стратегический вопрос, влияющий на итоговую рентабельность производства. Учет материала, геометрии, покрытия и параметров оборудования позволяет оптимизировать затраты, повысить производительность и качество выпускаемой продукции. Мы в ООО “РИ96” более 15 лет помогаем предприятиям по всей России подбирать металлорежущий инструмент, который решает их задачи и экономит бюджет.
