Автор: Шестопалов Александр Сергеевич, директор и собственник «РосИнструмент». Опыт в сфере металлообработки с 2004 года. |
Почему точность центровки — это 90% успеха в токарной обработке
Точность установки патрона — это не перфекционизм, а основа основ токарного дела. Однако стоит помнить: если механизм изношен критически, никакая регулировка не поможет. В таких случаях надежнее выбрать новые качественные патроны токарные проверенных брендов, чтобы гарантировать безопасность и точность обработки.
Влияние на точность размеров и чистоту поверхности детали
Несоосность патрона вызывает радиальное биение, из-за которого резец при каждом обороте снимает разный припуск. Результат — деталь получается не круглой, а овальной или многогранной, а чистота поверхности падает из-за вибраций. Вы теряете время, материал и деньги, пытаясь "поймать" нужный размер, который постоянно "уплывает".

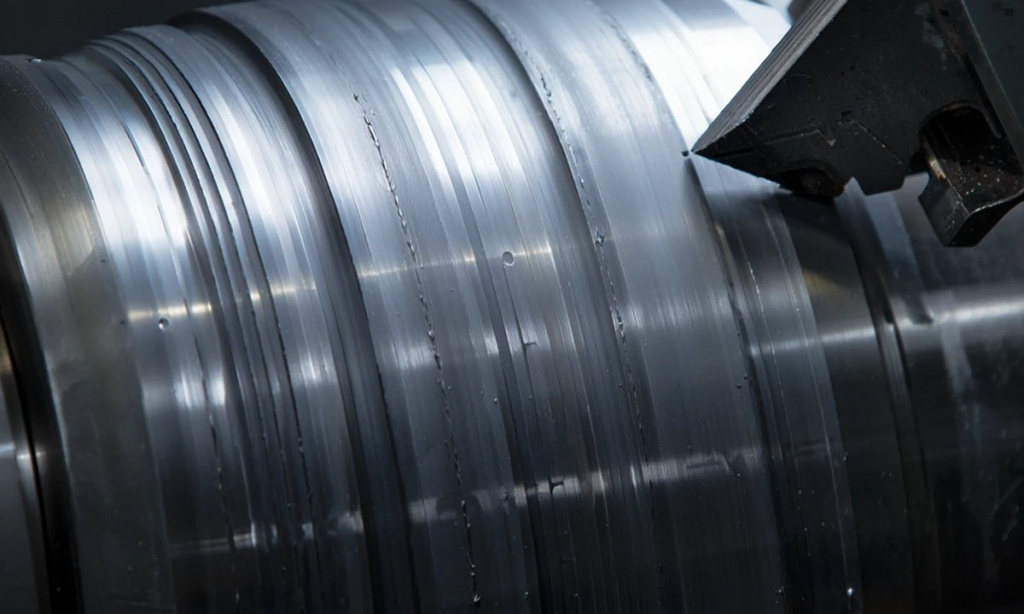

Биение патрона приводит к появлению характерных следов «дробления» на поверхности детали.
Снижение вибрации: продление срока службы станка и инструмента
Биение патрона можно сравнить с неотбалансированным колесом автомобиля: на малой скорости незаметно, но с ростом оборотов начинается сильная вибрация. В станке эта вибрация ударными нагрузками разбивает подшипники шпинделя — самый дорогой и сложный в ремонте узел. Также страдает и режущий инструмент: твердосплавные пластины не любят ударов и начинают выкрашиваться, их ресурс резко падает.
Безопасность оператора: риски самооткручивания и вылета заготовки
При сильных вибрациях и переменных нагрузках существует реальный риск ослабления крепления патрона или самопроизвольного разжимания кулачков. В самом худшем сценарии это может привести к вылету тяжелой заготовки из патрона на высоких оборотах, что создает смертельную угрозу для всех, кто находится в цеху.
Подготовительный этап: Инструменты и безопасность
Правильная подготовка — это половина дела. Вам не нужен сложный арсенал, но каждый инструмент должен быть качественным и чистым. Пренебрежение этим этапом гарантированно приведет к проблемам.
Инструменты для установки и центровки
Для установки. Для качественного монтажа вам потребуются: динамометрический ключ для контроля момента затяжки, набор торцевых головок или рожковых ключей под ваш крепеж, абсолютно чистая ветошь без ворсинок, хороший очиститель-обезжириватель, мягкая щетка (латунная или нейлоновая) для удаления старой грязи и прочная деревянная подставка под патрон, чтобы не повредить направляющие станины и не уронить его.
Для центровки. Для проверки и достижения соосности необходимы: измерительный инструмент высокой точности (индикатор часового типа ИЧ с ценой деления 0.01 мм), надежная магнитная стойка для его крепления на станине, а также калиброванный вал или скалка.
Техника безопасности: три главных правила
Первое и самое главное — полностью обесточьте станок, выключив главный рубильник на щитке. Второе — всегда используйте деревянную подставку или доску, положенную на направляющие станины под патроном; это убережет и станок, и ваши руки. Третье — работайте в защитных очках и перчатках, так как очистители агрессивны, а отлетевшая металлическая стружка или грязь может повредить глаза.
Пошаговая инструкция по УСТАНОВКЕ патрона
Процесс установки механически прост, но требует скрупулезности. Каждый шаг влияет на конечный результат, и пропуск даже одного из них сведет на нет все усилия.
Шаг 1: Идеальная очистка посадочных поверхностей (залог 50% успеха)
Малейшая соринка, стружка или пятно старой смазки между посадочными поверхностями шпинделя и патрона превратятся в десятки микрон биения. Чистота здесь — не эстетика, а техническая необходимость.
Как правильно чистить конус и фланец шпинделя
Распылите очиститель на посадочный конус и торец фланца шпинделя. Дайте ему подействовать несколько секунд, а затем тщательно протрите чистой ветошью без ворса. Осмотрите поверхности под хорошим светом на предмет заусенцев или забоин. Если обнаружили — их нужно аккуратно убрать шабером или мелким бархатным напильником, не повредив геометрию.
Очистка ответной части патрона: удаление консервационной смазки
Новые патроны покрыты густой консервационной смазкой. Её необходимо полностью удалить с посадочных поверхностей при помощи очистителя и ветоши. Особое внимание уделите внутреннему конусу и привалочной плоскости патрона или переходного фланца (планшайбы). Поверхности должны быть абсолютно чистыми и сухими.
Шаг 2: Монтаж патрона на шпиндель (в зависимости от типа крепления)
Способ монтажа зависит от конструкции вашего станка. Чаще всего встречаются два типа посадки: непосредственно на конус шпинделя или через промежуточный фланец (планшайбу).
Установка на условный конус (стандарты 4, 5, 6...)
Аккуратно наденьте патрон на конус шпинделя, придерживая его на деревянной подставке. Слегка покачайте, чтобы он точно "сел" на свое место. Затем, вращая патрон, совместите отверстия и установите крепежные шпильки или болты. Наживите их от руки, не затягивая.
Крепление через фланцевый переходник (планшайбу)
Если патрон крепится через планшайбу, сначала убедитесь в чистоте поверхностей между шпинделем и планшайбой, а затем между планшайбой и патроном. Установите планшайбу на шпиндель, затяните. После этого навесьте патрон на центрирующий поясок планшайбы и наживите крепежные болты.
Шаг 3: Правильная затяжка крепежа "крест-накрест"
Неравномерная затяжка — вторая по популярности причина биения после грязи. Она вызывает перекос патрона, который невозможно исправить без полного снятия и повторной установки.

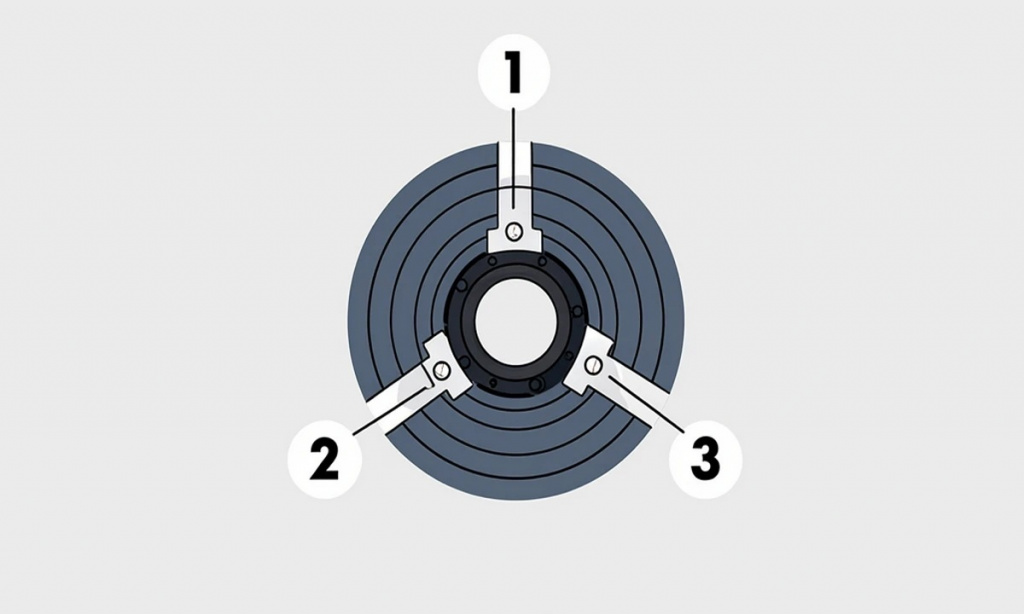

Соблюдение схемы «звезда» предотвращает перекос фланца.
Последовательность и рекомендуемый момент затяжки (Нм)
Затягивайте крепежные болты или гайки в несколько проходов. Первый проход — легкая затяжка от руки по схеме "крест-накрест" или "звезда". Второй проход — затяжка ключом примерно на 50% от требуемого момента. Финальный проход — затяжка динамометрическим ключом с рекомендованным для вашего станка и крепежа моментом (обычно указывается в паспорте оборудования).
Финальная проверка на люфт и качание патрона
После финальной затяжки крепко возьмитесь за патрон обеими руками и с силой покачайте его в разных направлениях. Не должно быть ни малейшего люфта или стука. Если патрон "качается", значит, он сел с перекосом. Ослабьте крепеж и повторите процедуру установки, начиная с очистки.
Пошаговая инструкция по ЦЕНТРОВКЕ патрона и заготовки
Установка завершена, теперь начинается самая ответственная часть — проверка и достижение требуемой точности. Без индикатора эта работа превращается в гадание.
Проверка биения патрона с помощью индикатора
На этом этапе мы измеряем собственное биение корпуса патрона, чтобы убедиться в правильности его установки на шпиндель. Эта проверка покажет, нет ли перекоса из-за грязи или неправильной затяжки.
Установка магнитной стойки и индикатора
Установите магнитную стойку на плоскую, очищенную поверхность суппорта или поперечных салазок. Закрепите в ней индикатор так, чтобы его измерительный шток был перпендикулярен проверяемой поверхности. Создайте небольшой предварительный натяг (примерно 1 оборот стрелки).
Проверка радиального биения по посадочному пояску
Подведите наконечник индикатора к наружному цилиндрическому пояску патрона. Обнулите шкалу. Медленно, от руки, проверните шпиндель на 360 градусов, наблюдая за отклонением стрелки. Разница между максимальным и минимальным показанием и есть величина радиального биения.
Проверка торцевого биения по фланцу
Переставьте индикатор так, чтобы его наконечник упирался в чисто обработанную торцевую поверхность патрона, ближе к наружному диаметру. Обнулите шкалу и снова медленно проверните шпиндель на один оборот. Колебание стрелки покажет величину торцевого биения.
| Класс точности патрона | Радиальное биение на контрольной оправке (мкм) | Торцевое биение кулачков (мкм) |
| Н (Нормальный) | до 60 | до 40 |
| П (Повышенный) | до 40 | до 20 |
| В (Высокий) | до 20 | до 10 |
| А (Особо высокий) | до 10 | до 6 |
|
Источник: Допустимые значения биения для 3-кулачковых патронов Ø250 мм по ГОСТ 24568-81. |
Методы коррекции и достижения соосности
Если биение корпуса патрона превышает допустимые нормы, необходимо найти и устранить причину. Если же корпус в допуске, а деталь бьет, нужно центровать заготовку или растачивать кулачки.
Проворот патрона относительно фланца (для патронов на планшайбе)
Если патрон установлен на планшайбу, можно добиться уменьшения биения. Ослабьте крепежные болты, проверните патрон на одно отверстие относительно фланца, затяните по правилам и снова замерьте биение. Повторяйте операцию, пока не найдете положение с минимальным биением, и отметьте его керном или краской.
Центровка заготовки в 4-кулачковом патроне: пошаговый алгоритм
В отличие от самоцентрирующего 3-кулачкового, 4-кулачковый патрон с независимыми кулачками позволяет идеально отцентровать заготовку любой формы. Установите индикатор на заготовку, найдите максимальное биение. Ослабьте кулачок с противоположной стороны и подожмите кулачок со стороны максимального биения. Повторяйте эту процедуру, пока стрелка индикатора не перестанет колебаться.
Продвинутая техника: Расточка кулачков для идеальной соосности (<0.01 мм)
Для серийного и высокоточного производства даже новый патрон класса "П" не всегда обеспечивает нужную точность. Расточка кулачков по месту — штатная технологическая операция, позволяющая убрать суммарный износ и погрешности патрона, добившись биения зажимаемой поверхности менее одной "сотки".
"В нашем деле расточка кулачков — это не ремонт, а штатная операция для любого высокоточного производства. Мы в «РосИнструменте» всегда напоминаем клиентам, что перед каждой ответственной серией деталей эта процедура экономит куда больше денег, чем стоит потраченное на нее время." - Шестопалов Александр Сергеевич
Когда необходима расточка кулачков?
Расточка обязательна при переходе на обработку деталей другого диаметра, после интенсивной эксплуатации, при появлении конусности при зажиме, и всегда, когда требуется получить биение зажатой детали в пределах 0.01-0.02 мм для финишных операций.
Выбор инструмента: почему твердосплавный резец (Carbide) обязателен
Кулачки изготавливаются из закаленной стали, поэтому для их обработки подходит только резец с твердосплавной или эльборовой пластиной. Обычный быстрорез здесь бессилен. Я рекомендую использовать профессиональные державки и пластины твердосплавные, предназначенные для тяжелых условий резания, чтобы получить чистую поверхность кулачка без дробления.
Технология расточки: прямые и обратные кулачки "в сборе"
Кулачки растачивают в зажатом состоянии, имитируя рабочее положение. Для расточки прямых кулачков (на разжим) в патрон устанавливают специальное распорное кольцо. Для расточки обратных кулачков (на сжатие) их зажимают на калиброванном кольце или валу. Расточку ведут на рабочих оборотах станка с минимальной подачей, снимая за проход не более 0.05-0.1 мм на диаметр.
Частые ошибки новичков и как их избежать
Опыт — это сумма ошибок. Я видел их сотни раз. Позвольте сэкономить вам время и деньги, рассказав о самых дорогих из них.
Ошибка №1: Недостаточная очистка поверхностей
Цена ошибки: Допустим, из-за попавшей под фланец стружки возникло биение 0.05 мм. Вы точите партию из 50 втулок из дорогостоящей бронзы для ответственного узла. Все 50 штук уходят в брак, так как посадочный диаметр получается овальным. Потери: стоимость материала (например, 25 000 руб.) + стоимость машинного времени и зарплаты токаря (еще 20 000 руб.). Итого, 45 000 рублей потеряно из-за одной неочищенной стружки.
Ошибка №2: Неправильная последовательность или момент затяжки
Затяжка болтов по кругу вместо "крест-накрест" гарантированно перекашивает патрон. Результат — такой же, как и в ошибке №1. Вы получаете сильное биение, которое невозможно устранить, и рискуете повредить резьбу крепежа.
Ошибка №3: Использование изношенного патрона или поврежденных кулачков
Попытка сэкономить, используя патрон с изношенной спиралью или "жеваными" кулачками, приводит к плохому центрированию и, что еще опаснее, к ненадежному креплению детали. В «РосИнструменте» мы придерживаемся принципа: если оснастка выработала свой ресурс, её нужно менять. Надежный поставщик с большим ассортиментом в наличии, как мы, поможет сделать это быстро и без простоев.
Ошибка №4: Игнорирование проверки биения после установки
Не проверил индикатором — считай, не установил. Это как собрать двигатель и не проверить уровень масла. Установка "на глазок" — прямой путь к браку на первой же детали, а в худшем случае — к поломке станка.
Обслуживание патрона для сохранения точности на годы
Токарный патрон — это точный механизм, который требует ухода. Регулярное и правильное обслуживание продлит его жизнь в разы и сохранит паспортную точность.
Регулярная чистка и смазка механизма (спирали и кулачков)
Хотя бы раз в месяц (а при интенсивной работе и чаще) необходимо снимать патрон, полностью его разбирать, промывать все детали в керосине или дизтопливе, удаляя старую смазку и абразивную пыль. После просушки спираль (улитка) и пазы кулачков смазываются специальной консистентной смазкой для патронов.
Правильное хранение сменных комплектов кулачков (в маркированных коробках)
Кулачки — это комплект, который прирабатывается к конкретному патрону. Никогда не смешивайте кулачки от разных патронов, даже если они одной модели. Храните каждый комплект (прямые, обратные) в отдельной, промаркированной коробке вместе с "родным" патроном.
Периодичность проверки точности
Возьмите за правило проверять радиальное и торцевое биение патрона индикатором как минимум раз в квартал, а также после каждой интенсивной смены или работы с ударными нагрузками. Это позволит вовремя заметить износ и спланировать обслуживание или замену.
Короткие ответы на важные вопросы
Как часто нужно проводить расточку кулачков?
Расточку проводят не по графику, а по необходимости. Основные показания: перед началом производства ответственной серии деталей, при смене обрабатываемого диаметра на значительно отличающийся, или когда биение зажатой детали начинает превышать требования чертежа.
Можно ли установить патрон большего диаметра на мой станок?
Технически возможно, если совпадают посадочные места, но не рекомендуется. Установка более тяжелого и крупного патрона создает повышенную нагрузку на подшипники шпинделя и двигатель станка, что ускоряет их износ и может привести к поломке. Всегда сверяйтесь с паспортом вашего оборудования.
Что делать, если после установки патрона появилась сильная вибрация?
Немедленно остановить станок. Наиболее вероятные причины — неправильная (неравномерная) затяжка, грязь на посадочных поверхностях или дисбаланс самого патрона (или заготовки). Снимите патрон и повторите всю процедуру установки с шага №1, уделив особое внимание чистоте и последовательности затяжки.
Влияет ли износ кулачков на точность центровки?
Да, и очень сильно. Износ рабочих поверхностей кулачков и пазов, в которых они движутся, приводит к тому, что заготовка зажимается с перекосом и биением. Частично это можно скомпенсировать расточкой, но при критическом износе спирали и пазов поможет только замена патрона.
Какой тип патрона лучше для моих задач: 3-х или 4-х кулачковый?
Трехкулачковый самоцентрирующий патрон идеален для быстрой установки серийных заготовок круглой или шестигранной формы. Четырехкулачковый с независимым перемещением кулачков незаменим для единичной обработки, установки несимметричных или прямоугольных деталей, а также для достижения максимальной точности центровки (до 0.005 мм и менее). Выбор зависит от специфики вашего производства.
