Здравствуйте. Это не просто очередная статья, а практический справочник, основанный на моем 20-летнем опыте в металлообработке. Правильный подбор абразивного круга — это не вопрос предпочтений, а основа безопасности, качества и экономической эффективности вашего производства. Эта страница поможет вам выбрать нужный инструмент за 15 секунд, избежать порчи дорогостоящих заготовок и работать без риска для жизни и здоровья. Если же вы хотите сразу перейти к выбору, то посмотреть весь каталог абразивного инструмента можно на соответствующей странице нашего сайта.
Автор: Шестопалов Александр Сергеевич, директор и собственник «РосИнструмент». Опыт в сфере металлообработки с 2004 года. |
Таблица совместимости абразивных кругов с металлами, деревом и камнем
Чтобы вы не тратили время на теорию, когда станок простаивает, вот главное: таблица для быстрого подбора. Найдите свой материал и операцию, а система подскажет основные параметры круга. Это отправная точка, которая в 80% случаев приведет к верному решению. Эта таблица особенно полезна, когда вам необходимо быстро подобрать и купить круги шлифовальные под конкретную производственную задачу, не углубляясь в теорию.
| Обрабатываемый материал | Тип операции | Рекомендуемый абразив | Зернистость (ГОСТ / FEPA) | Твердость (ГОСТ) | Связка |
| Углеродистая сталь, чугун | Резка, обдирка | 14А (Электрокорунд нормальный) | 16-40 / F46-F24 | СМ2-СТ2 | B (Бакелитовая) |
| " | Шлифовка, заточка | 25А (Электрокорунд белый) | 40-63 / F46-F36 | СМ1-СМ2 | V (Керамическая) |
| Нержавеющая, жаропрочная сталь | Резка, шлифовка | 25А, 92А (Электрокорунд легированный) | 25-50 / F60-F40 | СМ1-СМ2 | V, B |
| Цветные металлы (алюминий, медь) | Резка, шлифовка | 64С (Карбид кремния зеленый) | 40-80 / F46-F30 | И-К (Мягкая) | V, B (с наполнителем) |
| Закаленная сталь, твердые сплавы | Заточка, доводка | 64С (Карбид кремния) / CBN (Эльбор) | 8-25 / F120-F60 | ВМ1-СМ1 | V (Керамическая) |
| Дерево, ДСП, МДФ | Шлифовка | 14А, 15А (Электрокорунд нормальный) | 40-100 / F46-F22 | СМ1-СМ2 | B (Бакелитовая) |
| Пластик, оргстекло | Резка, шлифовка | 64С (Карбид кремния зеленый) | 63-100 / F36-F22 | К-Л (Мягкая) | R (Вулканитовая) |
| Камень, бетон, керамика | Резка | 37С (Карбид кремния) / А (Алмаз) | 50-80 / F40-F30 | Т1-Т2 | B (Бакелитовая) |
Особенности подбора круга для разных металлов и сплавов
Обработка металлов требует наибольшего внимания к деталям. От выбора круга зависит не только чистота поверхности, но и сохранение структуры металла в приповерхностном слое.
Углеродистая сталь, конструкционная сталь, чугун
Эти материалы относительно просты в обработке. Для них отлично подходят круги из нормального электрокорунда (14А) для грубых работ и белого электрокорунда (25А) для чистовых операций, где важно избежать прижогов.
Нержавеющая сталь, жаропрочные и кислотостойкие сплавы
Вязкость и низкая теплопроводность нержавеющей стали требуют применения более чистых и острых абразивов. Белый (25А), хромотитанистый (92А, 93А) электрокорунд или керамическое зерно на керамической связке (V) — наш выбор для предотвращения перегрева и сохранения коррозионной стойкости детали.
Цветные металлы (алюминий, медь, латунь, титан)
Главная проблема здесь — высокая вязкость и "засаливание" круга, когда поры забиваются стружкой. Решение — круги из карбида кремния (64С) на мягкой связке (И-К) и с открытой структурой для эффективного отвода тепла и стружки.
Закаленная сталь, инструментальная сталь, твердые сплавы (карбиды)
Для материалов высокой твердости (свыше 55 HRC) действует правило: "твердое режем твердым". Здесь не обойтись без карбида кремния зеленого (64С) для инструментальных сталей и суперабразивов — эльбора (CBN) или алмаза (А) — для обработки твердых сплавов и доводки режущего инструмента.
Дерево и древесные материалы (ДСП, МДФ)
Хотя это не наш основной профиль, принцип похож. Для дерева используют круги из электрокорунда (14А) с более крупным зерном и открытой структурой, чтобы избежать забивания пор смолой и древесной пылью.
Пластик, оргстекло и композиты
Низкая температура плавления пластиков требует деликатного подхода. Используются очень мягкие круги из карбида кремния на эластичной вулканитовой (R) или бакелитовой (B) связке, чтобы резать, а не плавить материал.
Камень, бетон, керамика и стекло
Для этих хрупких и твердых материалов применяют круги из карбида кремния или алмазные отрезные диски. Ключевую роль играет прочность связки и способность абразива выдерживать ударные нагрузки.
Почему неверный выбор круга — это критическая ошибка: Безопасность и Качество
Я видел последствия ошибок, которые обходились предприятиям в миллионы рублей. Неверно подобранный круг — это не просто испорченная деталь, это прямая угроза производительности и, что самое страшное, здоровью оператора.

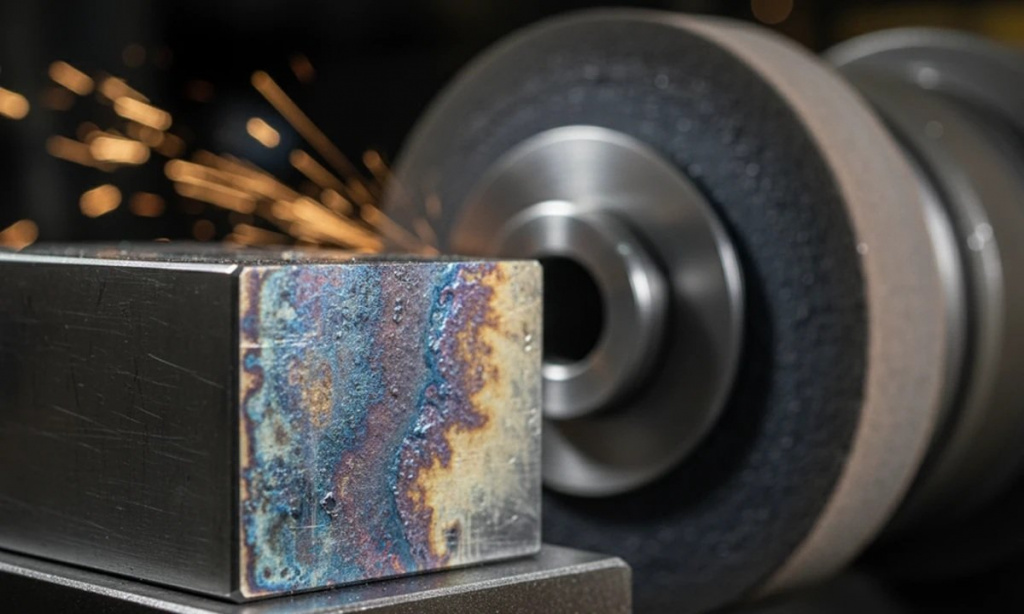

Типичный результат использования слишком твердого круга — прижог, который безвозвратно портит деталь
.
Влияние на качество: Прижоги, деформация и испорченная заготовка
Неправильный круг, особенно слишком твердый для обрабатываемого материала, вызывает перегрев поверхности. Для закаленных деталей это означает отпуск металла и потерю твердости, для нержавеющей стали — снижение коррозионной стойкости. "Цена ошибки" здесь — это стоимость всей детали, которая может достигать сотен тысяч рублей, плюс затраты на повторное изготовление.
Угроза безопасности №1: Риск разрыва круга и травматизма
Установка круга, не предназначенного для данной скорости вращения или материала, — игра в русскую рулетку. При превышении допустимой скорости центробежная сила растет в квадратичной зависимости, что приводит к разрыву диска. Осколки, летящие со скоростью пули, — одна из самых частых причин тяжелых травм на производстве.
Экономические потери: Снижение производительности и преждевременный износ оборудования
Когда круг "засаливается" (забивается стружкой) или "горит" (изнашивается слишком быстро), оператор тратит время на его правку или замену. Простой станка стоимостью 3-5 тысяч рублей в час, помноженный на частые переналадки, выливается в серьезные убытки. Кроме того, вибрации от несбалансированного или забитого круга "убивают" шпиндельные подшипники станка, ремонт которых обходится в 15-20% от стоимости самого оборудования.
Как читать маркировку абразивного круга: полная расшифровка по ГОСТ и ISO
Маркировка круга — это его паспорт. Умение "читать" этот код — ключевой навык технолога и снабженца, который позволяет безошибочно выбрать нужный инструмент из сотен вариантов в каталоге «РосИнструмента».

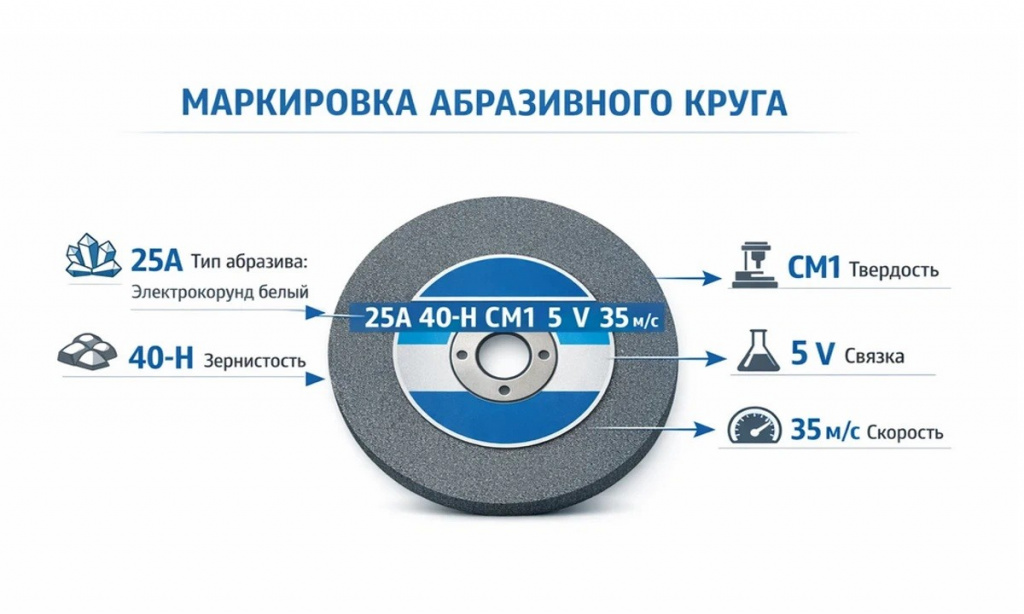

Пример расшифровки стандартной маркировки абразивного круга.
Вид абразивного материала (Буква): Сердце круга
Это основа, определяющая, для каких материалов предназначен инструмент. Неправильный выбор на этом этапе гарантирует брак.
Традиционные абразивы: Электрокорунд (А), Карбид кремния (С)
Электрокорунд (А), например, 14А (нормальный) или 25А (белый), обладает высокой твердостью и прочностью. Это рабочая лошадка для обработки большинства сталей. Карбид кремния (С), например, 63С (черный) или 64С (зеленый), тверже, но более хрупкий. Он идеален для обработки чугуна, цветных металлов, камня и очень твердых сталей.
Суперабразивы: Эльбор (CBN, Л), Алмаз (А)
Это элита абразивного мира. Эльбор (кубический нитрид бора) применяется для шлифовки закаленных сталей, а алмаз — для обработки твердых сплавов (карбид вольфрама), керамики и стекла. Их стоимость в десятки раз выше, но и ресурс превосходит традиционные абразивы на порядки.
Новые абразивы: Керамическое зерно и композиты
Современные абразивы, такие как керамическое зерно (SG, Quantum), обладают уникальной микрокристаллической структурой. В процессе работы они самозатачиваются, откалываясь и образуя новые режущие кромки, что обеспечивает феноменальную производительность и ресурс, особенно на труднообрабатываемых сплавах.
Зернистость (Цифра): От грубой обдирки до зеркальной полировки
Зернистость определяет чистоту поверхности и скорость съема материала. Чем меньше число, тем крупнее зерно и грубее обработка.
Твердость связки (Буква): Баланс износа и самозатачивания
Твердость круга — это не твердость абразивного зерна, а прочность связки, которая его удерживает. Здесь действует главный принцип шлифования: чем тверже обрабатываемый материал, тем мягче должен быть круг. Это нужно для процесса самозатачивания: на твердом материале затупившиеся зерна должны выкрашиваться из мягкой связки, обнажая новые, острые.
Для наглядности можно провести аналогию с автомобильными шинами. Для максимального сцепления с твердым асфальтом на гоночном треке (аналог твердого материала) используют очень мягкие шины (аналог мягкого круга), которые быстро изнашиваются, но обеспечивают результат. Для езды по мягкому грунту такие шины не нужны, там важнее износостойкость.
- Мягкие круги (F-K по ГОСТ, F-K по ISO): для твердых, вязких материалов и больших площадей контакта
Идеальны для закаленной стали, нержавейки, титана. Обеспечивают холодное шлифование без прижогов.
- Среднетвердые (L-Q по ГОСТ, L-R по ISO): универсальное применение
Самая распространенная группа для общемашиностроительных задач, например, шлифовки конструкционных сталей.
- Твердые и очень твердые (R-Z по ГОСТ, S-Z по ISO): для мягких материалов и обработки кромок
Применяются для обработки алюминия, меди, а также при операциях, где важна стойкость кромки круга, например, при врезном шлифовании.
Структура (Цифра): Плотность зерен и отвод стружки
- Структура (0-12) — это процентное соотношение объема абразивных зерен в единице объема круга. Проще говоря, это пористость.
- Открытая (7+): для мягких, вязких материалов (алюминий). Большие поры между зернами нужны для эффективного отвода вязкой стружки и предотвращения "засаливания" круга.
- Средняя (4-6): универсальная. Подходит для большинства операций по шлифовке сталей.
- Плотная (0-3): для твердых, хрупких материалов. Обеспечивает большее количество режущих кромок в зоне контакта, что необходимо при обработке твердых сплавов и для сохранения профиля круга.
Тип связки (Буква): Что скрепляет абразив
Связка — это клей, удерживающий зерна вместе. Ее выбор определяет прочность круга, его эластичность и рабочую скорость.
Керамическая (V): жесткость и термостойкость
Самая распространенная связка. Обеспечивает высокую точность обработки, но хрупкая и не любит ударных нагрузок.
Бакелитовая (B), вулканитовая (R): эластичность и прочность
- Бакелитовая (B) обладает большей прочностью, что позволяет работать на высоких скоростях, поэтому ее часто используют для отрезных и обдирочных кругов.
- Вулканитовая (R) — самая эластичная, идеальна для чистовых и полировальных операций.
ГОСТ vs ISO/ANSI: Таблица соответствия ключевых параметров
На рынке много импортного инструмента, и важно уметь сопоставлять маркировки. Мы в «РосИнструменте» постоянно помогаем клиентам с "переводом" с одной системы на другую.
| Параметр | Обозначение по ГОСТ Р 52781-2007 | Аналог по ISO/FEPA (Европа) |
| Абразив | 25А (Электрокорунд белый) | WA |
| " | 64С (Карбид кремния зеленый) | GC |
| Зернистость | 40 (соответствует 400 мкм) | F46 (соответствует 380 мкм) |
| " | 16 (соответствует 160 мкм) | F80 (соответствует 183 мкм) |
| Твердость | М3, СМ1, СМ2, СТ1... | J, K, L, M, N, P... |
Топ-3 критических ошибки при выборе абразивного диска и их последствия
За годы работы я выделил три повторяющиеся ошибки, которые приводят к самым печальным последствиям.
Ошибка №1: "Универсальный" круг для всего — миф или реальность?
Желание сэкономить и купить один круг "для стали и алюминия" понятно, но это миф. Круг, идеально работающий по стали (например, 25А СМ2 V), моментально "засалится" на алюминии, начнет плавить его, а не резать. И наоборот, мягкий круг для алюминия (64С K R) будет изнашиваться на стали с катастрофической скоростью.
Ошибка №2: Игнорирование скорости вращения — прямая угроза жизни
На каждом круге указана максимальная допустимая рабочая скорость (например, 35 м/с). Превышение этой скорости, например, установка круга для заточного станка (25-35 м/с) на "болгарку" (80 м/с), почти гарантированно приведет к его разрыву. Цена такой ошибки — не деньги, а человеческая жизнь.
Ошибка №3: Неправильная твердость: круг "засаливается" или "горит"
Это самая частая технологическая ошибка. Если слишком твердый круг поставить на твердую заготовку, он перестанет резать и начнет тереть, вызывая прижоги. Если слишком мягкий круг поставить на мягкую деталь, он будет изнашиваться на глазах, не успев снять металл.
Будущее абразивной обработки: какие технологии нас ждут в 2025-2026 годах
Индустрия не стоит на месте. Чтобы оставаться надежным партнером для наших клиентов, мы в «РосИнструменте» внимательно следим за новыми технологиями и постоянно углубляем ассортимент.
«Мы видим четкий тренд на специализацию и усложнение абразивного инструмента. Если 10 лет назад завод обходился пятью типами кругов, то сегодня для обработки новых композитов и сплавов в аэрокосмической или медицинской отрасли требуются десятки узкоспециализированных решений. Переход на круги из керамического зерна и CBN — это уже не роскошь, а производственная необходимость для тех, кто хочет конкурировать по качеству и скорости.» — Шестопалов Александр Сергеевич, директор «РосИнструмент»
"Умные" круги и ЧПУ-шлифование для прецизионной обработки
В высокоточном производстве (например, подшипников или турбинных лопаток) все большее распространение получают шлифовальные станки с ЧПУ. Для них создаются круги с высочайшей степенью сбалансированности и гомогенности структуры, что позволяет вести обработку в автоматическом режиме с микронной точностью.
Экологичные связки и рост рынка суперабразивов (CBN, алмазы)
На фоне ужесточения экологических норм производители разрабатывают новые типы связок без содержания вредных фенолов и формальдегидов. Одновременно с этим, снижение себестоимости синтеза эльбора (CBN) и алмазов делает их применение экономически оправданным не только для доводки, но и для серийных шлифовальных операций, особенно в автомобильной промышленности и при производстве электромобилей.
Ответы на частые вопросы
Можно ли резать металл шлифовальным кругом?
Категорически нет. Шлифовальные круги (обычно толщиной >6 мм) не имеют бокового армирования. Попытка резки создает боковую нагрузку, на которую они не рассчитаны, что приводит к излому и разрыву. Для резки предназначены только отрезные круги (толщиной 0.8-3 мм) с армирующей сеткой.
Как понять, что круг пора менять?
Основные признаки: предельный износ по диаметру (указан на круге или в паспорте станка), появление глубоких трещин, сколов или биения. Также круг требует замены, если он постоянно "засаливается" или "горит", несмотря на правильные режимы — это значит, его структура нарушена.
Что означает цветовая маркировка на кругах?
Единого стандарта нет, но производители часто используют цвет для быстрой идентификации. Например, синие полосы могут означать круг для нержавеющей стали, зеленые — для камня. Однако доверять можно только буквенно-цифровой маркировке, а не цвету.
Какой круг выбрать для заточки сверл?
Для сверл из быстрорежущей стали (HSS) оптимальным выбором будет круг из белого электрокорунда (25А) зернистостью 40-63 (F46-F36) на керамической связке (V) средней твердости (СМ1-СМ2). Он обеспечивает острую кромку без риска прижога.
3 ключевых шага для безошибочного выбора
Подведем итог. Чтобы ваш выбор был безошибочным, всегда следуйте этому простому алгоритму:
- Определите материал (например, закаленная сталь 40Х) и тип операции (например, чистовое круглое шлифование).
- Воспользуйтесь таблицей совместимости в начале этой статьи, чтобы найти базовые рекомендации по типу абразива, зернистости и твердости.
- Проверьте маркировку имеющегося или нового круга на полное соответствие рекомендациям, а главное — убедитесь, что его допустимая скорость вращения (в м/с) выше или равна рабочей скорости вашего станка.
