Как пользоваться микрометром

Цена одной ошибки при измерении может стоить целой партии продукции. Микрометр - ключевой измерительный инструмент для контроля точности на производстве, и от умения с ним работать напрямую зависит отсутствие брака. В этой статье мы не просто дадим инструкцию, а покажем, как с его помощью защитить свой бизнес и как правильно выбрать надежный прибор, соответствующий ГОСТ.

Когда нужен микрометр?

Для многих задач достаточно точности штангенциркуля. Но когда речь идет о производстве прецизионных деталей- валов, втулок, подшипников- где допуски измеряются в сотых, а иногда и в тысячных долях миллиметра, штангенциркуль становится слишком грубым прибором. Основное различие кроется в точности и конструктивных особенностях.

Микрометр позволяет проводить измерения с на порядок большей точностью благодаря своему устройству. Его применение необходимо там, где отклонение в несколько микрон критично для работоспособности всего узла.

Устройство микрометра

Чтобы разобраться, как пользоваться микрометром и измерять правильно, сначала следует изучить его конструкцию. Классический гладкий микрометр (МК) состоит из нескольких ключевых частей.

• Скоба - основание прибора, на котором крепятся остальные элементы. Размер скобы определяет максимальный диапазон измерений.
• Пятка - неподвижная измерительная поверхность, служит опорой для детали.
• Микровинт (шпиндель) - подвижный винт с измерительной поверхностью на конце, который перемещается при вращении барабана.
• Стебель - неподвижная трубка с основной метрической шкалой. На ней нанесены целые миллиметры и деления по 0.5 мм.
• Барабан - вращающаяся часть со второй, круговой шкалой (нониусом). Обычно на ней 50 делений, каждое соответствует 0.01 мм.
• Стопорный винт - фиксирует микровинт в нужном положении для удобного считывания показаний.
• Трещотка (фрикцион) - механизм на конце барабана, который обеспечивает дозированное, стандартизированное усилие зажима. Использование трещотки- обязательное правило для получения точных значений.

Наличие полного ассортимента измерительных инструментов на складе позволяет нам оперативно решать задачи любого предприятия. В компании «РосИнструмент» вы найдете как типовые микрометры гладкие МК, так и специализированные модели, внесенные в Госреестр СИ.

Виды микрометров для разных бизнес-задач

Выбор типа микрометра зависит от специфики измеряемых деталей и требуемой производительности.

Гладкие (МК): универсальная классика

Это самый распространенный тип, предназначенный для измерения наружных линейных размеров. Надежный, не требует питания и при должном уходе служит десятилетиями. Инструкция по работе с ним является базовой для освоения других, более сложных видов.

Цифровые (МКЦ): скорость и защита от ошибок

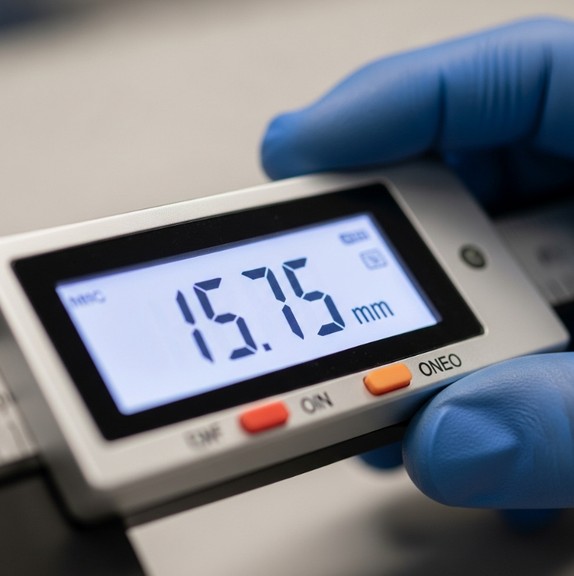

Научиться пользоваться цифровым микрометром значительно проще. Показания выводятся на ЖК-дисплей, что исключает ошибки при считывании со шкал. Такой прибор позволяет переключаться между метрической и дюймовой системами и устанавливать ноль в любом положении, что удобно для сравнительных измерений.

Специальные типы: для узких задач

• Рычажные микрометры (МР): оснащены индикатором часового типа для быстрых сравнительных измерений и контроля отклонений в партии деталей. Понимание того, как пользоваться рычажным микрометром, экономит время на контроле качества.
• Резьбовые микрометры (МРЗ): имеют сменные вставки конической и призматической формы для измерения среднего диаметра резьбы.
• Трубные микрометры (МТ): предназначены для измерения толщины стенок труб.
• Призматические микрометры (МТИ, МПИ): используются для замера диаметра многолезвийного инструмента (фрезы, развертки).

Цифровые приборы ускоряют контроль качества и минимизируют риск ошибки при считывании показаний.

Совет эксперта:

При выборе между механическим и цифровым микрометром для цеха, оцените квалификацию персонала. "Механика" требует навыка считывания, но она надежнее в тяжелых условиях- не боится масла, пыли и электромагнитных полей. "Цифра" ускоряет работу и идеальна для новых сотрудников, но требует бережного отношения. Часто оптимальным решением является наличие обоих типов инструмента.

Пошаговая инструкция по измерению

Рассмотрим процесс на примере классического микрометра МК 0-25 мм с ценой деления 0.01 мм. Это основа того, как правильно пользоваться микрометром.

1. Подготовка. Перед началом работы протрите измерительные поверхности пятки и винта чистой ветошью. Убедитесь в отсутствии на них грязи, масла или забоин. Проверьте установку нуля (об этом ниже).
2. Грубая установка. Раздвиньте измерительные поверхности на размер, немного больший измеряемой детали.
3. Размещение детали. Поместите деталь между пяткой и микровинтом. Важно, чтобы измерительные поверхности касались детали перпендикулярно ее оси или плоскости.
4. Подвод винта. Аккуратно вращайте барабан, пока микровинт не коснется поверхности детали.
5. Зажим с помощью трещотки. Как только винт коснулся детали, прекратите вращать барабан. Дальнейшее вращение производите только за трещотку до 2-3 характерных щелчков. Это обеспечивает одинаковое измерительное усилие и является ответом на вопрос, как пользоваться микрометром для измерения с высокой повторяемостью.
6. Фиксация и считывание. При необходимости зафиксируйте винт стопором и считайте показания.

Как правильно читать шкалу микрометра

Считывание показаний- самый сложный для новичков этап. Процесс состоит из сложения трех значений.

1. Целые миллиметры. Посмотрите на верхнюю шкалу стебля. Последняя видимая черта слева от края барабана- это количество целых миллиметров.
2. Половины миллиметра. Посмотрите на нижнюю шкалу стебля. Если справа от последней видимой черты целых миллиметров видна риска, прибавьте к результату 0.5 мм. Если не видна- ничего не прибавляйте.
3. Сотые доли миллиметра. Посмотрите на шкалу барабана. Найдите риску, которая совпадает с горизонтальной линией на стебле. Номер этой риски- количество сотых долей миллиметра.

Пример: На стебле видны 12 мм. Риска 0.5 мм после 12 тоже видна. На барабане с линией стебля совпала отметка "33".

Итог: 12 мм + 0.5 мм + 0.33 мм = 12.83 мм.

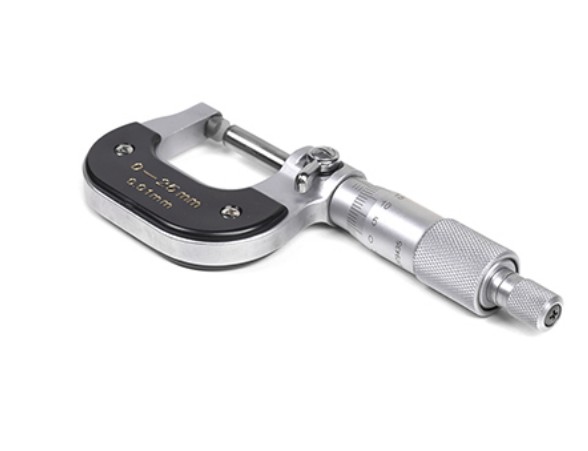

Считывание показаний: сумма значений со стебля и барабана дает итоговый размер.

Для задач, где требуется постоянный контроль размеров, стоит рассмотреть электронный микрометр. Это поможет избежать ошибок при расчетах и повысить производительность труда. Наш каталог предлагает широкий выбор цифровых измерительных приборов от проверенных производителей.

Поверка и калибровка

Любой высокоточный прибор требует регулярной проверки. Калибровку, или "установку на ноль", следует проводить перед началом ответственных измерений.

Для микрометра с диапазоном 0-25 мм для этого сводят измерительные поверхности до соприкосновения (обязательно с помощью трещотки). Нулевая отметка барабана должна совпасть с продольной линией стебля, а торец барабана- с нулевой отметкой шкалы миллиметров. Если есть расхождение, его исправляют специальным ключом, поворачивая стебель до совпадения рисок.

Для микрометров с большим диапазоном (например, 25-50 мм) используется специальная установочная мера, которая идет в комплекте.

Как выбрать микрометр для предприятия

• Диапазон измерений. Подбирается под типовые размеры ваших деталей. Нет смысла покупать прибор 100-125 мм для замера пятимиллиметровых валов.
• Цена деления. Для большинства задач достаточно 0.01 мм. Для особо точных работ требуется 0.001 мм.
• Соответствие ГОСТ. Наличие маркировки ГОСТ 6507-90 на приборе- гарантия его точности и надежности.
• Наличие в Госреестре СИ. Если ваше производство требует обязательной поверки инструмента, выбирайте модели, внесенные в Государственный реестр средств измерений.
• Тип. Определите, что важнее для ваших процессов- надежность "механики" или скорость "цифры".

Часто задаваемые вопросы

В чем разница между микрометром и нутромером?

Микрометр предназначен для измерения наружных размеров (длина, толщина, диаметр вала). Нутромер, как следует из названия, используется для измерения внутренних размеров- диаметров отверстий, пазов.

Как пользоваться микрометром 25-50?

Принцип работы и считывания показаний полностью аналогичен микрометру 0-25. Ключевое отличие- калибровка. Она проводится не по "нулю", а по специальной установочной мере длины (КМД) на 25 мм, которая идет в комплекте. Начальным значением на шкале стебля будет 25 мм.

Что делать, если показания "плавают"?

"Плавающие" показания могут быть вызваны несколькими причинами: загрязнение измерительных поверхностей, износ винтовой пары, неправильное использование (зажим без трещотки) или перепад температур между деталью и прибором. Сначала очистите прибор и проведите измерение строго по инструкции. Если проблема остается, инструмент требует диагностики или ремонта.

Заключение

Точное измерение- основа качественного производства. Выбирая «РосИнструмент», вы получаете не только сертифицированный инструмент, но и надежного партнера, готового предоставить экспертную консультацию и обеспечить ваше предприятие всем необходимым.
