Нарезание резьбы — одна из базовых слесарных операций, но именно в ней кроется множество нюансов, которые отличают профессиональную работу от кустарной. Эта инструкция поможет вам пройти весь путь от выбора инструмента до контроля качества готовой резьбы, избегая типичных ошибок, которые приводят к браку и износу инструмента. Вы научитесь получать чистый и точный профиль резьбы с первого раза.
Инструменты и материалы для нарезания наружной метрической резьбы
Правильная подготовка — это половина успеха. Прежде чем зажимать деталь в тиски, убедитесь, что у вас под рукой есть все необходимое. Это сэкономит время и убережет от ошибок в процессе работы.
Базовый набор: плашка, плашкодержатель и измерительный инструмент
- Плашка (или лерка) и плашкодержатель (вороток), соответствующие ей по размеру.
- Тиски для надежной и неподвижной фиксации заготовки.
- Штангенциркуль или микрометр для точного измерения диаметра стержня.
Расходные материалы: СОЖ, смазка и калибр-кольца для проверки
- Напильник или УШМ (болгарка) для снятия фаски.
- Смазочно-охлаждающая жидкость (СОЖ). В качестве альтернативы подойдет машинное масло, олеиновая кислота или даже солидол для неответственных работ.
- Металлическая щетка и чистая ветошь для удаления стружки и смазки.
- Калибр-кольцо или обычная гайка нужного размера для проверки качества готовой резьбы.
Выбор резьбонарезной плашки и правильная подготовка заготовки
Большинство неудач при нарезке резьбы происходит еще до первого витка. Ошибки в выборе инструмента или подготовке стержня почти гарантированно приводят к браку. В нашей практике в «РосИнструмент» мы всегда уделяем этому этапу первостепенное внимание.
Маркировка, шаг резьбы и материал (HSS/Р6М5) инструмента
Перед покупкой определитесь с четырьмя параметрами: тип резьбы, её шаг, материал самой плашки и её конструкция. Основные типы — это метрическая резьба (обозначается "М") и дюймовая резьба (например, UNC/UNF). Шаг бывает крупным (стандартным для крепежа) или мелким (для точных соединений). Для работы по стали выбирайте инструмент из быстрорежущей стали HSS (в российской маркировке Р6М5), он прослужит дольше, чем плашки из легированной стали 9ХС.
Часто новички спрашивают про отличие плашки от лерки. Технически, в старой советской школе леркой называли цельный инструмент для мелких диаметров (до М2), а плашкой — сборный или разрезной. Сегодня эта граница стерлась, и термины стали синонимами. Выбирая плашку для нарезания резьбы по металлу, обращайте внимание на её конструкцию. Чаще всего применяется цельная плашка — она обладает высокой жесткостью. Но если вам нужно выдержать строгий допуск на диаметр, используют разрезную плашку (с прорезью для регулировки диаметра стопорными винтами) или раздвижную плашку. Также не забудьте про направление витков: по умолчанию режется правая резьба, но для специфических механизмов существует и левая резьба (маркируется буквой "LH").
Чтение маркировки: Стандартная маркировка, например, «М8х1.25», расшифровывается просто: «М» — метрическая, «8» — номинальный наружный диаметр резьбы в миллиметрах, «1.25» — шаг резьбы плашки, то есть расстояние между соседними витками в мм. Если маркировка на инструменте стерлась, точно определить шаг резьбы плашки или параметры резьбы на образце-болте вам поможет специальный измерительный шаблон — резьбомер.
Особенности нарезания трубной дюймовой резьбы клуппом
Нарезание резьбы на трубе плашкой требует иного подхода и инструмента. Здесь применяется не метрический профиль, а трубная цилиндрическая (обозначается буквой G) или трубная коническая (R) резьба. Она глубже и предназначена для обеспечения герметичности соединения. Работать обычным воротком с трубами тяжело из-за больших усилий. Поэтому для сантехнических задач профессионалы используют клупп для нарезания резьбы — специализированный инструмент с трещоткой и длинной рукояткой. Он имеет направляющую, которая центрирует инструмент на трубе, исключая перекос, и значительно облегчает ручное нарезание резьбы больших диаметров.

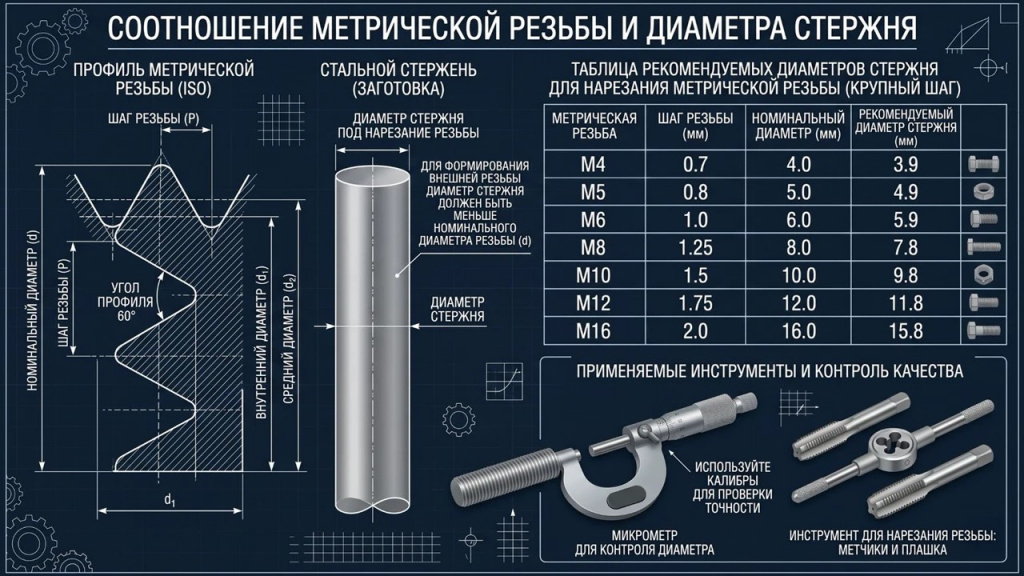

Таблица выбора диаметра стержня под резьбу (М4–М12)
Главное правило: диаметр заготовки должен быть немного меньше номинального диаметра резьбы. Это необходимо для того, чтобы металл при нарезке не рвался, а пластически деформировался, заполняя профиль резьбы. Оптимальный диаметр стержня на 0.1–0.2 мм меньше номинала для метрических резьб до М12. Слишком большой диаметр приведет к срыву резьбы или поломке плашки, слишком маленький — к неполному, прослабленному профилю.
| Номинальная резьба (М) | Рекомендуемый диаметр стержня (мм) | Шаг резьбы, стандартный (мм) |
| М4 | 3.8–3.9 | 0.7 |
| М5 | 4.8–4.9 | 0.8 |
| М6 | 5.8–5.9 | 1.0 |
| М8 | 7.8–7.9 | 1.25 |
| М10 | 9.7–9.8 | 1.5 |
| М12 | 11.7–11.8 | 1.75 |
Занижение диаметра заготовки на 0.1-0.2 мм позволяет металлу пластично деформироваться без заклинивания инструмента.
Снятие фаски и фиксация металлической детали перед работой

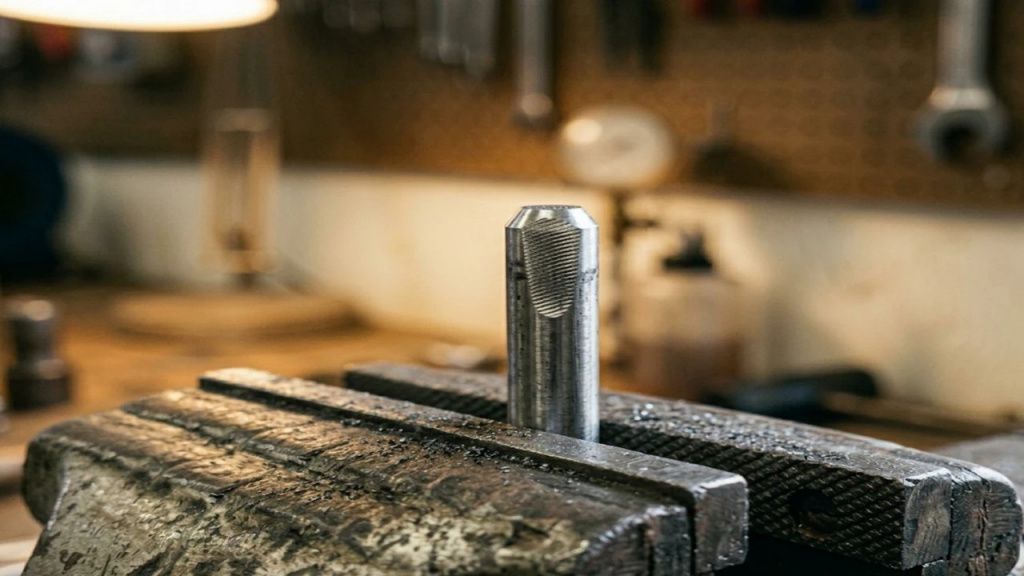

Снимите на торце стержня фаску под резьбу под углом примерно 45° с помощью напильника. Глубина фаски должна быть около 1 мм. Это необходимо для плавного и точного захода плашки. После этого надежно зажмите заготовку в тисках строго вертикально, оставив снаружи участок чуть длиннее, чем требуется нарезать.
Фаска под углом 45 градусов — обязательное условие. Она работает как направляющая и помогает плашке плавно захватить металл на первых витках.
Как правильно нарезать резьбу плашкой вручную: пошаговая инструкция
Этап 1. Установка плашки и нанесение смазки
Закрепите плашку в плашкодержателе. Убедитесь, что стопорные винты попали в специальные углубления на её боковой поверхности — это предотвратит проворачивание. Нанесите обильное количество смазки при нарезании резьбы как на саму заготовку, так и на режущие кромки инструмента.
Я за более чем 20 лет в металлообработке видел тысячи испорченных заготовок. И с уверенностью могу сказать: никогда не работайте «на сухую». Отсутствие смазки — это 90% причин «рваной» резьбы и моментальный износ инструмента. Это прямое нарушение одного из наших правил в «РосИнструмент» — правила ответственности за результат.
Этап 2. Начало реза и основной процесс
Это самый ответственный момент. Наденьте плашку на фаску заготовки и, слегка надавливая, начните вращать вороток по часовой стрелке (для правой резьбы). Первые 1-2 витка определяют, пойдет ли резьба ровно. Следите за перпендикулярностью, приложив слесарный угольник к заготовке и плашке.
Как только плашка врезалась, используйте основную технику реза: сделайте один полный оборот по часовой стрелке, а затем пол-оборота против. Этот обратный ход необходим для слома и отвода стружки, что предотвращает заклинивание и срыв резьбы. Продолжайте в таком ритме, периодически добавляя смазку.
При работе учитывайте специфику обрабатываемого материала. Если алюминий, латунь или медь режутся относительно легко, то вязкая нержавейка или твердая сталь потребуют значительных усилий. Чтобы избежать поломки зубьев на больших диаметрах (от М14 и выше), нарезание наружной резьбы плашкой лучше разбить на два этапа. Используя разрезной инструмент, его сначала немного разжимают регулировочным винтом воротка и делают черновой проход. Затем винт отпускают, плашка сжимается до номинального размера, и выполняется чистовой проход, который формирует идеальный гладкий профиль без задиров.
Этап 3. Завершение и контроль качества
Нарежьте резьбу на нужную длину. Затем аккуратно скрутите плашку в обратном направлении, не делая пауз. После этого тщательно очистите готовую резьбу от металлической стружки и масла с помощью щетки и ветоши.

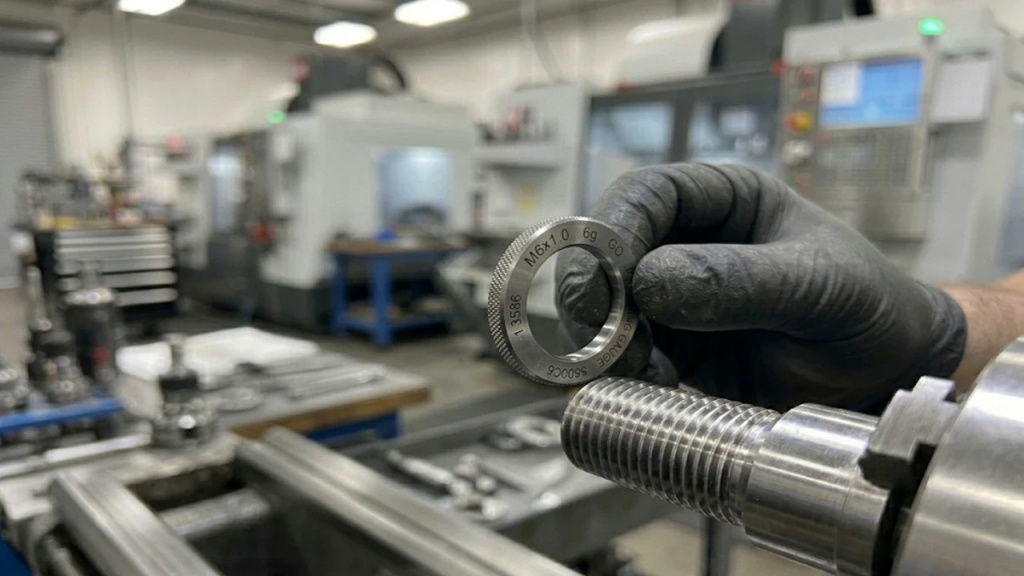

Финальный контроль — проверка. Для этого навинтите на свежую резьбу контрольную гайку или калибр-кольцо соответствующего класса точности. Она должна накручиваться плавно, от руки, без люфта и заеданий.
Идеально нарезанная резьба позволяет накрутить контрольную гайку или калибр от руки, без люфтов и закусываний.
Типичные ошибки новичков и их решение
Ошибка №1: Перекос плашки на старте
- Проблема: Резьба пошла под углом, «криво».
- Решение: Не пытайтесь «выправить» её силой, вы только испортите и деталь, и инструмент. Полностью скрутите плашку, сточите испорченный участок, сделайте новую фаску и начните рез заново. На этот раз уделите максимум внимания контролю прямого угла на первых витках.
Ошибка №2: "Рваная" резьба с задирами
- Причины: Недостаток или отсутствие смазки; нарезка без обратного хода для отвода стружки; затупившаяся плашка; неподходящий диаметр заготовки.
- Решение: Убедитесь, что используете достаточно смазки. Строго соблюдайте технику «оборот-пол-оборота». Если проблема повторяется на разных заготовках, скорее всего, ваша плашка затупилась и требует замены.
Ошибка №3: Плашка застряла или идет слишком туго
- Причины: Режущие канавки забились стружкой из-за отсутствия обратных ходов; диаметр стержня был слишком большим; неподходящая смазка для обрабатываемого материала (например, сталь, чугун).
- Решение: Немедленно прекратите прилагать усилие. Сделайте несколько оборотов назад, чтобы освободить стружку. Добавьте свежей СОЖ. Если не помогает, скрутите плашку и перепроверьте исходный диаметр заготовки штангенциркулем.
Техника безопасности
- Всегда используйте защитные очки. Мелкая стружка может отлететь в самый неожиданный момент.
- Убедитесь, что деталь надежно зафиксирована в тисках.
- Будьте осторожны: свеженарезанная резьба и стружка имеют очень острые кромки.
- При работе с СОЖ обеспечьте хорошую вентиляцию рабочего места.
Ответы на частые вопросы
Можно ли нарезать резьбу без плашкодержателя?
Теоретически да, зажав плашку в разводной ключ, но это крайне не рекомендуется. Вы почти наверняка не сможете обеспечить соосность, что приведет к перекосу и браку. Плашкодержатель обеспечивает правильное распределение усилия и перпендикулярность.
Какую смазку лучше использовать, если нет специальной СОЖ?
Для стали лучше всего подходит сульфофрезол или олеиновая кислота. В бытовых условиях хорошей заменой будет обычное машинное масло или трансмиссионное масло. Для мягких металлов типа алюминия можно использовать керосин. Солидол — худший, но допустимый вариант для самых простых задач.
Как восстановить (откалибровать) поврежденную резьбу плашкой?
Это называется калибровкой или прогонкой. Процесс аналогичен нарезке: зафиксируйте деталь, обильно смажьте поврежденную резьбу и аккуратно пройдитесь по ней плашкой того же размера. Это поможет убрать замины и восстановить профиль, если повреждения некритичны.
В чем разница между плашкой и метчиком?
Все просто: плашка (или лерка) предназначена для создания наружной резьбы (на болте, шпильке, трубе), а метчик — для нарезания внутренней резьбы (в отверстии, в гайке).
5 главных правил для идеальной резьбы
Если свести весь мой опыт к нескольким ключевым пунктам, то для получения качественной резьбы с первого раза достаточно соблюдать пять простых правил:
- Правильный диаметр: Всегда проверяйте диаметр стержня — он должен быть чуть меньше номинала резьбы.
- Обязательная фаска: Никогда не начинайте резать без подготовительной фаски.
- Обильная смазка: Работа «на сухую» — это гарантированный брак.
- Техника реза: Помните правило «оборот вперед — пол-оборота назад».
- Контроль перпендикулярности: Первые витки — самые важные, следите за прямым углом.
