Как фрезеровать нержавеющую сталь на станках ЧПУ

Автор: Шестопалов Александр Сергеевич, директор компании «РосИнструмент», опыт в металлообработке с 2004 года.

Приветствую, коллеги. Фрезеровка нержавеющей стали — задача, с которой рано или поздно сталкивается каждое производство. Многие считают этот материал капризным и сложным, винят его в быстрой поломке инструмента и браке. За почти 20 лет в металлообработке я убедился: проблема не в материале, а в подходе. Нержавейка требует не силы, а понимания. Эта статья — пошаговый план, основанный на нашем опыте в «РосИнструменте». Однако любая теория бессильна без качественной оснастки, поэтому перед началом работы рекомендуем заглянуть в наш каталог фрез для станков, чтобы оценить доступный ассортимент. Данный материал поможет вам добиться стабильного и производительного фрезерования и не ошибиться с выбором.

Базовые правила фрезеровки нержавейки на станках с ЧПУ

Если у вас нет времени на детали, вот выжимка ключевых правил. Начните с этого, и вы уже избежите 80% распространенных ошибок при работе с нержавейкой.

• Фреза: Для стабильной и бесперебойной работы приобретайте специализированные твердосплавные фрезы с острыми режущими кромками. Инструмент из быстрореза не справится с задачей. Геометрия должна иметь положительный передний угол, а покрытие — износостойкое, например, TiAlN (титан-алюминий-нитрид), для надежной защиты от экстремально высоких температур.
• Режимы: Ваша мантра — умеренная скорость резания (Vc) и агрессивная подача на зуб (Fz). Нержавейку нужно именно резать, а не тереть, иначе она мгновенно упрочняется (образуется наклёп), и инструмент «садится».
• СОЖ: Обязательна и в больших количествах. Обработка «на сухую» — это гарантированная поломка фрезы. Идеальный вариант — подача смазочно-охлаждающей жидкости под высоким давлением (от 30 бар) через внутренние каналы в инструменте.
• Стратегия: Обеспечьте максимальную жесткость всей системы «станок-оснастка-инструмент». Используйте современные стратегии фрезерования, такие как трохоидальные траектории, чтобы контролировать нагрузку на инструмент и эффективно отводить тепло.

Почему нержавеющая сталь — вызов для фрезеровщика? Ключевые свойства материала

Чтобы победить «врага», нужно знать его в лицо. Сложность обработки нержавейки кроется в уникальном сочетании ее физических свойств. Понимание этих четырех особенностей — ключ к правильному выбору инструмента и режимов.

Низкая теплопроводность: тепло концентрируется в инструменте, а не уходит со стружкой

При резании обычных сталей до 80% тепла уходит вместе со стружкой. Нержавейка же очень плохо проводит тепло. Вся тепловая энергия концентрируется в зоне резания — на режущей кромке вашей фрезы. Это вызывает перегрев, потерю твердости режущих кромок и их катастрофически быстрый износ.

Высокая вязкость и налипание: причина образования нароста и поломки инструмента

Нержавеющая сталь склонна налипать на режущую кромку, образуя так называемый нарост. Этот нарост нестабилен: он периодически срывается вместе с частицами твердого сплава, выкрашивая кромку фрезы. В итоге вы получаете плохое качество поверхности и поломку инструмента.

Образование наклёпа: как избежать упрочнения металла

Это главное свойство-ловушка. Если подача на зуб слишком низкая, фреза начинает не резать, а тереть и уплотнять материал перед собой. В результате поверхностный слой нержавейки упрочняется (возникает наклёп), и следующий зуб фрезы встречается уже с гораздо более твердым материалом. Процесс лавинообразно ухудшается, приводя к износу инструмента.

Абразивные включения: ускоренный износ режущей кромки

Некоторые марки нержавеющих сталей, особенно мартенситные, содержат в своем составе твердые карбиды. Эти частицы действуют как абразив, буквально «съедая» режущую кромку фрезы.

Выбор идеальной фрезы: материал, геометрия и покрытие

Правильная фреза — это 90% успеха. Экономия на инструменте при работе с нержавейкой всегда приводит к большим затратам на брак и простои оборудования. Вот на что мы в «РосИнструменте» обращаем внимание в первую очередь.

Материал фрезы: твердый сплав (Carbide) против быстрореза (HSS)

Для профессиональной обработки нержавеющей стали на станках с ЧПУ выбор однозначен — только твердый сплав. Инструменты из быстрорежущей стали (HSS) просто не выдерживают тех температур, которые возникают в зоне резания.

Инженерный компромисс: Выбирая твердосплавную фрезу, вы платите больше за сам инструмент, но получаете в 5-10 раз большую производительность и стойкость. В пересчете на стоимость одной детали твердый сплав всегда оказывается экономически выгоднее.

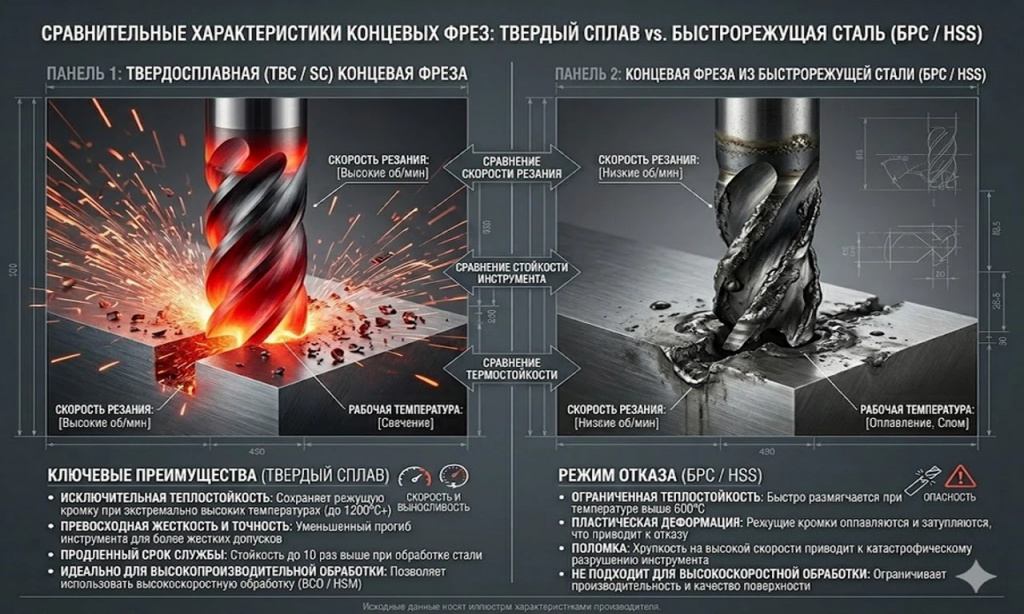

Инфографика: Почему для нержавейки подходит только твердый сплав.

Конструкция фрезы: концевые, торцевые и другие типы для разных задач

Выбор конструкции зависит от операции. Для обработки пазов, уступов и контуров используют концевые фрезы. Для выравнивания плоскостей — торцевые фрезы со сменными пластинами. Для сложных 3D-поверхностей — сферические или радиусные фрезы.

Ключевые параметры геометрии для эффективного резания

Дьявол кроется в деталях, а эффективность фрезы — в ее геометрии. Именно она определяет, насколько легко инструмент будет врезаться в материал, как будет формироваться стружка и насколько стабильным будет процесс.

Положительный передний угол (Positive Rake Angle) для снижения сил резания

Чем больше положительный передний угол, тем острее режущая кромка. Для вязкой нержавейки это критически важно. Острая геометрия позволяет именно разрезать металл, а не сминать его, что снижает силы резания, тепловыделение и риск образования наклёпа.

Острота режущей кромки: резать, а не деформировать металл

Режущая кромка должна быть не просто острой, а идеально подготовленной, без микросколов и закруглений. Любой дефект на кромке мгновенно приведет к налипанию материала. Мы всегда рекомендуем фрезы со специальной подготовкой кромки именно для нержавеющих сталей.

Переменный угол наклона спирали (Variable Helix) для борьбы с вибрациями

Фрезы с переменным (неравномерным) шагом зубьев — одно из лучших изобретений для стабильной обработки. Разный угол наклона спиральных канавок гасит резонансные колебания, которые часто возникают при фрезеровании вязких материалов. Это позволяет работать с большим вылетом инструмента и на более высоких режимах.

Количество зубьев: от 4-5 для черновой обработки до многозубых для чистовой

Для черновой обработки, где нужно снимать большой объем металла, подходят фрезы с 4-5 зубьями. Это обеспечивает достаточное пространство в стружечной канавке для эвакуации крупной стружки. Для чистовых операций, где важна высокая подача и качество поверхности, используют многозубые фрезы (6-8 и более зубьев).

Острая режущая кромка и переменный шаг зубьев — главные враги наклёпа и вибраций.

Покрытия (TiAlN, TiCN): ваша термозащита и барьер от износа

Современное износостойкое покрытие — это как броня для вашей фрезы. Для нержавейки лучше всего подходят многослойные PVD-покрытия на основе нитрида титана-алюминия (TiAlN). Они обладают высокой твердостью и, что самое главное, великолепной термостойкостью, создавая барьер, который не дает теплу проникать вглубь инструмента.

Режимы резания нержавеющих сталей: расчет скорости и подачи

Найти оптимальные режимы — это всегда поиск компромисса между производительностью и стойкостью инструмента. Для нержавеющей стали эти правила имеют свою специфику.

Скорость резания (Vc): почему "тише едешь — дальше будешь"

В отличие от чугуна или алюминия, нержавейку нельзя обрабатывать на запредельных скоростях. Слишком высокая скорость резания (Vc) приводит к мгновенному перегреву кромки из-за низкой теплопроводности материала. Начинайте с умеренных, рекомендованных производителем инструмента значений и повышайте их очень осторожно.

Подача на зуб (Fz): золотое правило — лучше выше, чем ниже

А вот с подачей на зуб (Fz) ситуация обратная. Слишком низкая подача — это трение, уплотнение материала и наклёп. Толщина стружки должна быть достаточной, чтобы процесс являлся именно резанием. Не бойтесь задавать агрессивную подачу, но в пределах разумного — так вы избежите наклёпа и обеспечите хороший отвод тепла со стружкой.

Глубина (Ap) и ширина (Ae) резания: стратегия отвода тепла со стружкой

При черновой обработке пазов и уступов старайтесь использовать всю длину режущей кромки (Ap) при небольшой ширине фрезерования (Ae). Этот метод, особенно в связке с трохоидальными траекториями, позволяет равномерно распределить нагрузку и износ по всей длине инструмента и эффективно отводить тепло.

Таблица: Стартовые режимы фрезерования для популярных марок нержавейки (AISI 304, 316)

Эта таблица — ваша отправная точка. Реальные режимы могут отличаться в зависимости от жесткости станка, оснастки и конкретной фрезы, но от этих цифр можно уверенно отталкиваться.

Примечание: Данные основаны на рекомендациях ведущих производителей инструмента и внутренних тестах нашей компании. Всегда используйте их как стартовые и корректируйте под ваши конкретные условия обработки.

Роль СОЖ (смазочно-охлаждающей жидкости) и правила её применения

При фрезеровании нержавеющей стали СОЖ — это не опция, а абсолютная необходимость. Ее задача не только охлаждать, но и смазывать, предотвращая налипание стружки и снижая силы резания.

Критическая важность охлаждения: почему обработка "на сухую" — путь к провалу

Попытка сэкономить на СОЖ при работе с нержавейкой приводит к одному результату — сломанной фрезе в первые же секунды работы. Без интенсивного отвода тепла режущая кромка мгновенно перегревается, а вязкий материал намертво прилипает к инструменту.

Как подавать СОЖ: высокий напор и подача через инструмент

Простой полив СОЖ из шланга часто неэффективен. Стружка и высокие обороты шпинделя создают "воздушный карман", который не дает жидкости добраться до самой важной точки — режущей кромки.

Оптимальное давление: почему 30-70 бар (300-1000 PSI) — новый стандарт

Современные станки с подачей СОЖ под высоким давлением (High Pressure Coolant) кардинально меняют игру. Струя под давлением 30, 50 или даже 70 бар гарантированно пробивает паровую подушку и попадает точно в зону резания, эффективно охлаждая и вымывая стружку.

Подача через инструмент (Through-Coolant): гарантия доставки в зону резания

Идеальное решение — использование фрез с внутренними каналами для подачи СОЖ. Жидкость под давлением подается через шпиндель и выходит непосредственно у режущих кромок. Это самый эффективный способ гарантированно доставить СОЖ туда, где она нужна больше всего.

Выбор типа СОЖ: эмульсии с высоким содержанием масла (8-12%)

Для нержавеющей стали лучше всего подходят водосмешиваемые СОЖ (эмульсии) с повышенным содержанием минерального масла и специальных противозадирных присадок. Рекомендуемая концентрация обычно составляет 8-12%. Такая эмульсия обеспечивает отличный баланс между охлаждающими и смазывающими свойствами.

Стратегии обработки и технологические приемы для повышения эффективности

Инструмент, режимы и СОЖ — это основа. Но современная CAM-система и правильные технологические приемы могут поднять производительность на новый уровень.

Обеспечение жесткости системы СПИД (Станок-Приспособление-Инструмент-Деталь)

Нержавеющая сталь не прощает недостаточной жесткости. Любые вибрации приводят к выкрашиванию кромки и плохому качеству поверхности. Используйте качественные, жесткие оправки (например, гидропластовые или термопатроны), минимизируйте вылет инструмента и надежно закрепляйте заготовку.

Выбор траектории: от трохоидального фрезерования до высокоскоростной обработки (HSM)

Забудьте про старые методы врезания по всей ширине фрезы. Современные стратегии HSM (High-Speed Machining), такие как трохоидальное фрезерование, позволяют обрабатывать глубокие пазы с небольшим боковым шагом (Ae) на высоких подачах. Это контролирует угол контакта фрезы, снижает нагрузку, улучшает отвод стружки и тепла.

Контроль стружкообразования и эвакуации

Правильная стружка при фрезеровании нержавейки должна быть короткой, сегментированной и блестящей. Длинная, слитная стружка — признак проблем, она может наматываться на инструмент и ломать его. Убедитесь, что СОЖ под давлением эффективно вымывает стружку из зоны резания, особенно из глубоких карманов и пазов.

Предотвращение наклёпа: недопустимость пауз (Dwelling) и прерывистого резания

Никогда не позволяйте вращающейся фрезе останавливать движение подачи, находясь в контакте с деталью. Даже секундная пауза (Dwelling) вызовет трение и мгновенный наклёп поверхности, что может привести к поломке инструмента при возобновлении движения.

Особенности обработки разных групп нержавеющих сталей

Не вся нержавейка одинакова. Понимание группы, к которой относится ваш материал, поможет точнее подобрать инструмент и режимы.

Аустенитные стали (AISI 304, 316): максимальная склонность к наклёпу и вязкость

Это самая распространенная и самая сложная в обработке группа. Здесь все негативные свойства — низкая теплопроводность, вязкость, сильный наклёп — проявляются в максимальной степени. Для них нужны самые острые фрезы, самая агрессивная подача и самое интенсивное охлаждение.

Ферритные и мартенситные стали (AISI 430, 420): меньший наклёп, но выше абразивность

Эти стали проще в обработке: они менее вязкие и меньше склонны к наклёпу. Однако они могут содержать абразивные карбиды, что требует от фрезы высокой износостойкости. Режимы резания здесь можно задавать несколько выше, чем для аустенитных сталей.

Частые ошибки и их решения: учимся на чужом опыте

За годы работы мы видели множество однотипных проблем. Вот четыре самые частые из них и краткие рецепты их решения.

Проблема №1: Фреза "горит" или ломается слишком быстро. В чем причина?

Наиболее вероятная причина — не резание, а трение. Проверьте подачу на зуб (Fz) — скорее всего, она слишком низкая, что вызывает наклёп. Также возможными причинами могут быть слишком высокая скорость резания (Vc) или недостаточное охлаждение, которое не справляется с отводом тепла.

Проблема №2: Плохое качество поверхности. Как исправить?

Плохая шероховатость — это почти всегда следствие вибраций или изношенной кромки. Проверьте жесткость закрепления детали и инструмента, уменьшите вылет фрезы. Если инструмент изношен, замените его. Для чистовой обработки перейдите на фрезу с большим числом зубьев и скорректируйте режимы.

Проблема №3: Налипание стружки на инструмент. Что делать?

Налипание — прямой признак нехватки смазки или слишком низкой температуры резания. Увеличьте концентрацию и давление СОЖ. Проверьте, не износилось ли покрытие на фрезе. Также попробуйте немного увеличить подачу на зуб, чтобы стружка становилась толще и лучше отводилась.

Проблема №4: Сильные вибрации при фрезеровании. Как бороться?

Вибрации — враг номер один. Первым делом уменьшите вылет инструмента до абсолютного минимума. Проверьте надежность крепления заготовки. Если это не помогает, используйте фрезу с переменным углом наклона спирали — она специально создана для гашения вибраций. Как крайняя мера — снижайте ширину фрезерования (Ae) и скорость резания (Vc).

Технология обработки нержавейки: выводы эксперта

Давайте закрепим основные принципы успешного фрезерования нержавеющей стали.

• Инструмент: Только твердосплавная фреза с острой геометрией (положительные углы), переменным шагом зубьев и современным термостойким покрытием (TiAlN).
• Режимы: Умеренная скорость резания (Vc), но уверенная и стабильная подача на зуб (Fz), чтобы избежать наклёпа.
• СОЖ: Обильная подача эмульсии (8-12%) под высоким давлением, в идеале — через внутренние каналы инструмента. Обработка «на сухую» недопустима.
• Стратегия: Максимальная жесткость системы "станок-оснастка-инструмент-деталь" и использование современных HSM-траекторий (например, трохоидальное фрезерование).
• Контроль: Постоянно следите за состоянием режущей кромки и характером стружки. Правильная стружка — залог стабильного процесса.

Надеюсь, этот материал поможет вам сделать работу с нержавеющей сталью более предсказуемой и эффективной.
