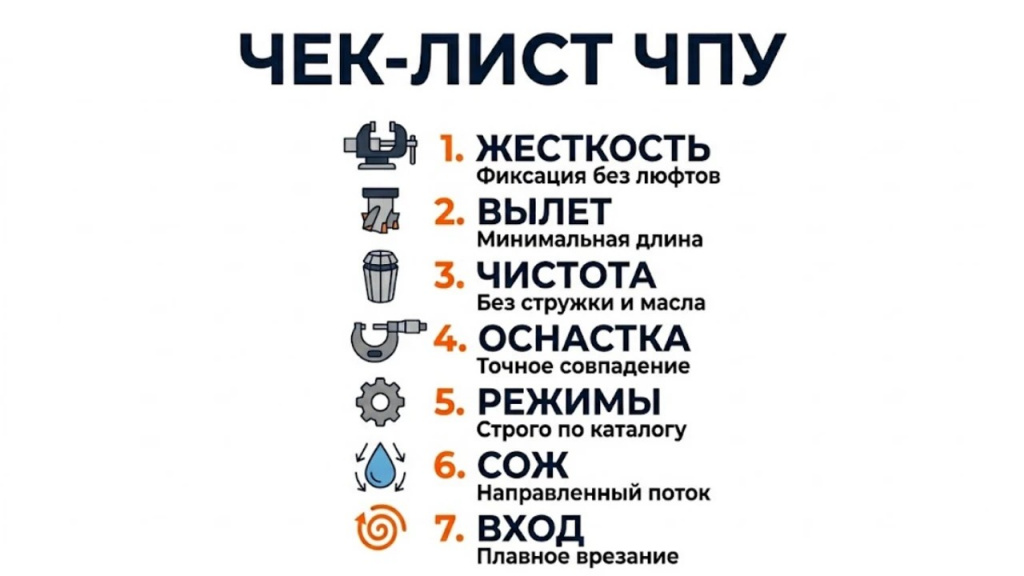

Главное в одной минуте: Чек-лист из 7 шагов перед каждым запуском
Поломку на 90% легче предотвратить, чем устранять последствия. Как директор компании, я отвечаю за результат, который дает наш инструмент, и могу с уверенностью сказать: большинство проблем кроется в подготовке. Проверьте эти 7 пунктов перед нажатием кнопки «Старт», чтобы минимизировать риски.
- Жесткость крепления: Заготовка надежно зафиксирована? Нет даже малейшего люфта или вибрации при легком постукивании?
- Минимальный вылет: Вылет инструмента из патрона минимально возможный для этой операции? Каждый лишний миллиметр — враг.
- Чистота системы: Патрон, цанга и хвостовик фрезы идеально чистые, без следов стружки, масла и пыли?
- Соответствие оснастки: Диаметр цанги точно совпадает с диаметром хвостовика фрезы? Использование цанги 10 мм для хвостовика 9.8 мм недопустимо.
- Если вы работаете с универсальными задачами и вам нужна оснастка, которая легко зажимается в стандартные цанговые патроны ER, эксперты рекомендуют посмотреть каталог концевых фрез с цилиндрическим хвостовиком, чтобы подобрать инструмент со строгими допусками по геометрии. Это исключит вероятность микробиений на старте.
- Корректные режимы: Скорость шпинделя (S) и подача (F) соответствуют материалу, фрезе и типу обработки? Вы проверили их по каталогу производителя?
- Эффективный обдув/СОЖ: Подача СОЖ или воздуха направлена точно в зону резания? Давление достаточное, чтобы вымывать стружку, а не просто смачивать ее?
- Плавный вход: В управляющей программе используется вход в материал по дуге или спирали, а не прямое врезание в полный паз?
Сохраните этот чек-лист — он сэкономит вам десятки тысяч рублей на замене оснастки.
Экспресс-диагностика: Что пошло не так? Таблица "Проблема → Причина → Решение"
Если поломка уже произошла, не стоит винить инструмент или станок. Давайте разберемся в первопричине. Эта таблица поможет быстро определить вероятную ошибку и избежать ее повторения. Наш принцип в «РосИнструмент» — «Мы отвечаем за свои рекомендации», поэтому я делюсь самым ценным — опытом.
| Симптом / Тип поломки | Наиболее вероятная причина(ы) | Что делать немедленно |
| Поломка фрезы у основания хвостовика | Чрезмерные вибрации. Слишком большой вылет инструмента. Недостаточная жесткость системы СПИД. | Уменьшить вылет фрезы до абсолютного минимума. Проверить надежность крепления заготовки. Снизить режимы резания (подачу) на 15-20%. |
| Микросколы на режущих кромках | Слишком низкая подача на зуб (фреза трется, а не режет). Биение патрона. Нестабильный крепеж детали (вибрации). | Увеличить подачу на 10-15%. Проверить биение индикатором. Усилить крепление заготовки, использовать дополнительные прижимы. |
| Налипание материала (нарост) | Низкая скорость резания. Недостаточный отвод стружки или охлаждение. Неподходящее покрытие фрезы для обрабатываемого материала. | Увеличить обороты шпинделя (S). Увеличить давление и/или направить сопло СОЖ точно в зону резания. Использовать фрезы с покрытием AlCrN или TiAlN. |
| Сильный визг и вибрация (дробь) | Резонанс. Слишком большая глубина резания (Ae или Ap). Изношенный шпиндель или оснастка. Неправильно подобранное число зубьев. | Изменить обороты шпинделя на +/- 10% для выхода из резонанса. Уменьшить радиальную или осевую глубину резания. Проверить оснастку, заменить изношенную цангу. |
| Резкое ухудшение шероховатости | Износ режущей кромки. Начало процесса налипания материала. Биение инструмента. | Немедленно заменить фрезу на новую. Проверить СОЖ и ее подачу. Проверить биение. Внедрить плановую замену инструмента по ресурсу. |
5 фундаментальных причин поломки фрезы: Глубокий анализ для профессионалов
Простые решения хороши, но настоящий профессионал должен понимать физику процесса. Давайте разберем пять корневых причин, знание которых превращает оператора в технолога.
Причина №1: Неоптимальные режимы резания — убийца №1 для инструмента
Это самая частая и самая дорогая ошибка. Инструмент — это не просто кусок железа, а точно рассчитанный механизм.
Слишком высокие обороты при низкой подаче приводят к перегреву и сгоранию режущей кромки.
Слишком высокая подача на зуб (Chip Load): перегрузка и излом
Каждая режущая кромка фрезы рассчитана на снятие стружки определенной толщины. Если вы задаете слишком высокую подачу, нагрузка на зуб превышает предел прочности твердого сплава, и кромка просто выламывается. Это как пытаться откусить слишком большой кусок — можно и зуб сломать.
Несоответствие скорости шпинделя (RPM) и подачи (F): горение или выкрашивание
Эти два параметра связаны неразрывно. Слишком высокая скорость (RPM) при низкой подаче (F) ведет к трению, перегреву и "сгоранию" режущей кромки. Наоборот, слишком низкая скорость при высокой подаче приводит к ударным нагрузкам и выкрашиванию. Нужен баланс, который и формирует правильную толщину стружки.
Чрезмерная глубина резания: осевая (Ap) и радиальная (Ae)
Попытка снять слишком много материала за один проход — прямая дорога к поломке. Чрезмерная осевая глубина (Ap) может вызвать вибрации и сломать фрезу пополам. Чрезмерная радиальная глубина (Ae), особенно при фрезеровании паза за один проход, ведет к перегрузке и заклиниванию инструмента стружкой.
Причина №2: Вибрации из-за недостаточной жесткости системы СПИД
Вибрация — это рак для металлообработки. Она убивает и инструмент, и станок, и качество детали.
Расшифровка СПИД: как связаны Станок, Приспособление, Инструмент и Деталь
Это фундаментальное понятие. Жесткость всей системы (СПИД) определяется самым слабым ее звеном. У вас может быть идеальная фреза и мощный станок, но если заготовка плохо закреплена в тисках, вся система будет "дрожать". Для силового чернового фрезерования и работы с труднообрабатываемыми сплавами мы советуем применять концевые фрезы с коническим хвостовиком, так как конус Морзе обеспечивает беспрецедентную жесткость фиксации прямо в шпинделе, минимизируя любые паразитные вибрации.
Критический вылет инструмента: как каждый лишний сантиметр умножает вибрации
Запомните простое правило: увеличение вылета фрезы в 2 раза увеличивает ее прогиб и вибрации в 8 раз (зависимость кубическая). Всегда стремитесь к минимально возможному вылету, даже если для этого придется переустановить заготовку.
Ненадежный крепеж заготовки: источник дроби и плохой чистоты
Если заготовка вибрирует, фреза испытывает прерывистые ударные нагрузки. Это не только ломает инструмент, но и оставляет на поверхности уродливую "рябь" — следы дроби.
Износ узлов станка: люфты в шпинделе и направляющих
Даже лучший инструмент бессилен, если шпиндель станка имеет радиальный или осевой люфт. Это приводит к биению и непредсказуемым нагрузкам, которые быстро разрушают любую фрезу. Регулярная диагностика станка — не прихоть, а производственная необходимость.
Причина №3: Биение и проблемы с оснасткой — скрытая угроза
Биение — это отклонение оси вращения инструмента от оси шпинделя. Это невидимый враг, который съедает ресурс фрезы с невероятной скоростью.
Грязная или изношенная цанга: причина №1 биения
90% случаев критического биения, которые мы видим у клиентов, вызваны не проблемами со станком, а грязью. Стружка, попавшая в конус патрона или внутрь цанги, вызывает перекос инструмента и, как следствие, биение. Изношенная цанга, потерявшая упругость, также не может обеспечить равномерный зажим.
Идеальная чистота посадочных поверхностей — главное условие отсутствия биения.
Как биение (Runout) уничтожает фрезу: -20% ресурса на каждые 0.01 мм
Вдумайтесь в эту цифру, подтвержденную каталогами ведущих производителей инструмента. Биение всего в 0.02 мм (толщина человеческого волоса) может сократить стойкость фрезы почти вдвое! Причина проста: вместо того чтобы все зубья работали равномерно, основную нагрузку принимает на себя один зуб, который перегружается и быстро выходит из строя.
Несоответствие цанги и хвостовика: недопустимая ошибка
Использование дюймовой цанги для метрической фрезы (или наоборот) или попытка зажать фрезу Ø10 мм в цангу Ø9.8 мм — это гарантия биения и, скорее всего, поломки. Такой зажим создает точечное напряжение на хвостовике и перекашивает инструмент.
Причина №4: Плохая эвакуация стружки и перегрев
Стружка — не просто отход. В зоне резания она может стать главной причиной катастрофы.
"Пакетирование" стружки: сварка и мгновенная поломка
Если стружка не успевает эвакуироваться из зоны резания (особенно в глубоких пазах), она спрессовывается, резко повышает температуру и может буквально "привариться" к инструменту и заготовке. Это называется пакетированием. Результат — мгновенное заклинивание и излом фрезы.
Недостаточная или неправильно направленная СОЖ
Задача СОЖ (смазочно-охлаждающей жидкости) не просто "охлаждать", а вымывать стружку из зоны резания. Слабая струя или неправильно направленное сопло бесполезны. Давление должно быть достаточным, чтобы стружка отлетала от фрезы, а не крутилась вокруг нее.
Обработка "всухую": когда можно, а когда это приговор
Современные покрытия позволяют обрабатывать некоторые материалы (например, закаленные стали) "всухую" с обдувом воздухом. Но при обработке вязких материалов, таких как алюминий или нержавеющая сталь, работа без СОЖ почти всегда ведет к налипанию материала и поломке инструмента. Воздух здесь не справляется с отводом тепла и стружки.
Причина №5: Ошибки в выборе самого инструмента и стратегии
Иногда проблема не в режимах или станке, а в том, что для работы изначально был выбран неверный инструмент или подход.
Не та геометрия: число зубьев, угол спирали не подходят материалу
Фреза для алюминия (2-3 зуба, большой угол спирали, полированные канавки) моментально "забьется" стружкой при обработке стали. И наоборот, многозубая фреза для стали создаст слишком мелкую стружку и вызовет трение при обработке алюминия. Выбор правильной геометрии — это основа.
Использование изношенного инструмента: ложная экономия
Попытка "дожать" фрезу, у которой уже скруглилась режущая кромка — прямой путь к браку и аварии. Изношенный инструмент перестает резать и начинает давить, возрастают силы резания, появляется вибрация. В итоге вы не только ломаете фрезу, но и рискуете испортить дорогую заготовку. Цена этой "экономии" всегда выше цены новой фрезы.
Неверная стратегия обработки: прямое врезание вместо плавного входа
Врезание в сплошной материал на всю ширину фрезы — это экстремальная нагрузка. Современные CAM-системы позволяют использовать стратегии плавного входа по спирали или дуге, что значительно снижает нагрузку и продлевает жизнь инструменту.
Как продлить срок службы концевых фрез: 10 советов технолога
Теория важна, но давайте перейдем к конкретным действиям, которые каждый оператор может внедрить в свою работу уже завтра.
Совет 1. Выбирайте инструмент как хирург — под конкретную задачу
Не бывает универсальных фрез. Инструмент должен соответствовать материалу, операции и оборудованию.
Геометрия: когда нужны 2 зуба (алюминий), а когда 5+ (сталь)
Для вязких и мягких материалов (алюминий, медь) нужны фрезы с малым числом зубьев (2-3) и большими стружечными канавками для эффективного отвода стружки. Для твердых сталей и чистовой обработки — фрезы с большим числом зубьев (4, 5 и более), которые обеспечивают высокую производительность и качество поверхности.
Покрытие: как TiAlN, AlCrN спасают от износа и высоких температур
Современные износостойкие покрытия — это не маркетинг. Они создают на поверхности инструмента барьер, который защищает твердый сплав от высоких температур и абразивного износа. Покрытие TiAlN отлично работает по сталям, а AlCrN показывает себя при силовой обработке и работе с нержавеющими сталями.
Качество инструмента: почему дешёвая фреза обходится дороже
Основываясь на многолетнем опыте «РосИнструмента», могу сказать: покупка безымянной дешевой фрезы — лотерея с плохими шансами. Нестабильная геометрия, дешевый сплав, отсутствие контроля качества приводят к непредсказуемой стойкости и внезапным поломкам. Надежный инструмент от проверенного поставщика имеет предсказуемый ресурс, что позволяет планировать производство, а не устранять аварии. Изучите наш каталог профессиональных фрез, чтобы подобрать инструмент, который не подведет.
Совет 2. Освойте "нагрузку на зуб" (Chip Load) — это важнее оборотов
Перестаньте думать в категориях "обороты/подача". Главный параметр — это толщина стружки, или подача на зуб (Fz).
Где брать правильные режимы: каталоги производителей и онлайн-калькуляторы
Единственный верный источник режимов — каталог производителя инструмента. Там указаны рекомендованные скорость резания (Vc) и подача на зуб (Fz) для разных материалов. На их основе вы легко рассчитаете обороты шпинделя (S) и рабочую подачу (F). Не доверяйте "опыту соседа" или случайным цифрам из интернета.
Правило коррекции: при увеличении вылета снижайте подачу, а не обороты
Если вы вынуждены работать с большим вылетом инструмента, и возникает вибрация, первая реакция многих — снизить обороты. Это ошибка, которая приводит к еще большему трению. Правильное решение — снизить подачу (F), тем самым уменьшив нагрузку на зуб и силы резания, сохранив при этом скорость резания.
Совет 3. Используйте современные стратегии фрезерования (CAM)
Ваша CAM-система — мощный союзник в борьбе за жизнь фрезы.
Плавный вход: врезание по спирали или дуге
Никогда не врезайтесь в материал вертикально или в полный паз, если это можно избежать. Используйте врезание по наклонной или спиральной траектории. Это распределяет нагрузку и предотвращает удар.
Высокоэффективная обработка: трохоидальное фрезерование и адаптивная чистка
Такие стратегии, как трохоидальное фрезерование, позволяют обрабатывать глубокие пазы и карманы с использованием малой радиальной глубины (Ae), но на огромных подачах и осевой глубине (Ap). Нагрузка на инструмент остается постоянной и контролируемой, что многократно увеличивает его ресурс и производительность.
Совет 4. Обеспечьте идеальную установку и чистоту
Дьявол кроется в деталях. А в нашем деле — в чистоте оснастки.
Ритуал перед установкой: очистка хвостовика, цанги и конуса патрона
Возьмите за правило: перед установкой фрезы протрите чистой ветошью без ворса хвостовик, внутреннюю и внешнюю поверхность цанги, а также конус шпинделя или патрона. Эта процедура занимает 15 секунд, а экономит тысячи рублей и часы работы.
Правильный момент затяжки: не "со всей силы", а по рекомендации
Цанговый патрон нужно затягивать с определенным усилием, рекомендованным производителем. Используйте динамометрический ключ. Чрезмерная затяжка деформирует цангу и вызывает биение, а недостаточная — приведет к провороту или выпадению фрезы.
Совет 5. Мастерски управляйте СОЖ и обдувом
СОЖ — это не просто вода с маслом, это важный элемент технологии.
Направление и давление: струя СОЖ должна "вымывать" стружку из-под фрезы
Направьте сопла так, чтобы струя СОЖ била в самое основание зоны резания, помогая стружке покинуть ее. Давление должно быть достаточным, особенно при обработке глубоких карманов. Иногда лучше использовать два сопла с разных сторон.
Правильная концентрация эмульсии: 5-8% для стали, 8-12% для нержавейки/титана
Концентрация эмульсии напрямую влияет на ее смазывающие и охлаждающие свойства. Используйте рефрактометр для контроля. Недостаточная концентрация ведет к коррозии и плохому смазыванию, избыточная — к вспениванию и лишним расходам. Для сталей и чугунов обычно достаточно 5-8%, для сложных материалов (нержавейка, титан, алюминий) — 8-12%.
Совет 6. Регулярно осматривайте инструмент и оснастку
Не ждите, пока что-то сломается. Работайте на опережение.
Визуальные признаки износа: скругление кромки, сколы, нарост
После работы осматривайте режущие кромки, в идеале — под лупой. Легкое скругление — нормальный износ. Появление микросколов, налипшего материала или заметное истирание покрытия — сигнал к немедленной замене фрезы.
Периодичность замены цанг: не реже раза в год при активной работе
Цанга — это расходный материал. При интенсивной двухсменной работе ее ресурс редко превышает 6-8 месяцев. После этого она теряет упругость и геометрию, становясь источником биения. Замена цанг по графику — это инвестиция в точность и стойкость инструмента.
Совет 7. Слушайте свой станок — это лучший индикатор
Опытный оператор узнает о проблеме по звуку раньше, чем увидит ее.
Нормальный "шум резания" vs. опасный "визг и дробь"
Здоровый процесс резания сопровождается ровным, стабильным шумом (шипением или гулом). Появление резкого визга, прерывистого стука (дроби) — это сигнал SOS. Немедленно остановите станок и ищите причину: вибрации, неправильные режимы, износ инструмента.
Ухудшение качества поверхности — первый звонок для замены фрезы
Еще до появления посторонних звуков износ фрезы проявляется в ухудшении шероховатости обработанной поверхности. Это самый ранний и надежный индикатор того, что инструмент пора менять.
Совет 8. Внедрите плановую замену инструмента
Профессиональное производство работает по плану, а не по факту аварии. Не ждите поломки: установите для каждой операции плановый ресурс фрезы (в метрах реза, часах работы или количестве деталей) и меняйте ее заранее, достигнув 80-90% от этого ресурса. Это гарантирует стабильное качество и исключает простои из-за внезапной поломки.
Совет 9. Организуйте рабочее место
Чистота и порядок вокруг станка напрямую влияют на точность работы. Не допускайте попадания стружки и грязи в конусы инструмента, патроны и на направляющие. Организуйте удобное и чистое место для хранения инструмента и оснастки. Это основа производственной культуры и залог отсутствия глупых ошибок.
Совет 10. Постоянно обучайтесь
Мир металлообработки не стоит на месте. Появляются новые материалы, инструменты, стратегии. Инвестируйте в свои знания: изучайте каталоги производителей, читайте отраслевые журналы, посещайте семинары, общайтесь с технологами поставщиков. Чем больше вы знаете, тем ценнее вы как специалист, и тем дольше живет ваш инструмент.
"Профессионализм оператора заключается не в умении быстро заменить сломанную фрезу, а в способности работать так, чтобы она не ломалась неделями. Это системный подход, который мы в «РосИнструмент» ценим превыше всего." — Шестопалов Александр Сергеевич
Часто задаваемые вопросы (FAQ)
Можно ли работать фрезой с небольшим сколом на кромке?
Категорически не рекомендуется. Небольшой скол — это концентратор напряжений. Он быстро разрастается, приводит к увеличению сил резания и вибрациям. В итоге фреза сломается, возможно, испортив деталь. Кроме того, скол на одной кромке приводит к дисбалансу и перегрузке остальных зубьев.
Как часто на самом деле нужно менять цангу?
Единого ответа нет, это зависит от интенсивности использования. При односменной работе и соблюдении чистоты — раз в 1-1.5 года. При круглосуточной работе с частой сменой инструмента — раз в 6 месяцев. Надежный индикатор — появление следов износа на внутренней поверхности или если вы заметили, что биение на проверенном инструменте стало выше, чем раньше.
Почему алюминий и нержавейка "любят" ломать фрезы?
Эти материалы создают разные проблемы. Алюминий очень вязкий и имеет низкую температуру плавления, из-за чего он склонен налипать на режущую кромку, если охлаждение и эвакуация стружки недостаточны. Нержавеющая сталь, наоборот, очень прочная, вязкая и обладает свойством самоупрочняться в процессе резания (наклёп), что требует от инструмента высокой прочности, а от режимов — строгой дисциплины.
Что важнее для стойкости фрезы: скорость вращения или подача?
Важен их баланс, который определяет подачу на зуб (Fz). Но если выбирать "меньшее из зол", то отклонение в скорости вращения (RPM) менее критично, чем отклонение в подаче на зуб. Слишком низкая подача на зуб (трение) или слишком высокая (удар) убивают фрезу гораздо быстрее, чем небольшое отклонение от оптимальной скорости резания.
Выводы: как избежать брака и простоя оборудования
Каждая сломанная фреза — это не просто убыток, это сигнал о системной ошибке. Профилактика всегда обходится дешевле ремонта. Внедрение простого чек-листа перед запуском, глубокое понимание фундаментальных причин поломок и постоянное профессиональное развитие — это три кита, на которых держится стабильная и эффективная работа вашего станка. Такой подход превращает вашу работу из борьбы с проблемами в управляемый и предсказуемый процесс.
Изучите наш каталог профессиональных фрез, чтобы подобрать правильный инструмент для вашей задачи и убедиться, что вы сделали всё для его долгой и продуктивной службы.
