Динамометрический ключ: как выбрать и пользоваться

Автор: Александр Шестопалов, директор компании «РосИнструмент», эксперт в сфере металлообрабатывающего инструмента с 20-летним опытом.

Ключевая информация за 60 секунд: краткое руководство

Если время – ваш самый ценный ресурс, вот суть работы с динамометрическим ключом в пяти шагах. Этот базовый алгоритм убережет от 90% ошибок.

1. Определите момент. Найдите в техническом мануале к оборудованию или автомобилю требуемый момент затяжки, указанный в Ньютон-метрах (Нм).
2. Настройте ключ. Выставьте это значение на основной и дополнительной шкалах щелчкового ключа или на дисплее электронного.
3. Затягивайте плавно. Установив головку на крепеж, тяните ключ за рукоятку равномерно, без рывков. Ваше движение должно быть плавным, как будто выжимаете сцепление, а не бьете по педали.
4. Остановитесь. Как только услышите щелчок (или увидите сигнал на цифровом ключе), немедленно прекратите прилагать усилие. Работа сделана. Не пытайтесь «дотянуть для надежности».
5. Сбросьте на ноль. После завершения всех работ обязательно верните регулировочную рукоятку щелчкового ключа на минимальное значение на шкале. Это критически важно для его долговечности.

Что такое динамометрический ключ и почему работа без него — риск?

Многие снабженцы и даже технологи видят в динамометрическом ключе просто «вороток с трещоткой и циферками». На самом деле, это точный измерительный прибор, созданный для одной цели — контроля усилия затяжки резьбового соединения. Он не измеряет, насколько «крепко» вы затянули болт, а гарантирует, что соединение получило строго заданное напряжение.

Принцип работы простыми словами: как он "понимает", когда хватит тянуть

Представьте пружину. Чем сильнее вы ее сжимаете, тем большее усилие она оказывает в ответ. В самом популярном, щелчковом ключе, вы, вращая рукоятку, как раз взводите эту внутреннюю пружину. Когда усилие, которое вы прикладываете к болту, достигает установленного порога, специальный механизм срывается и издает тот самый характерный щелчок. В цифровых ключах вместо пружины работает тензодатчик — он измеряет деформацию металла и преобразует ее в точные цифры на экране.

Цена ошибки: к чему приводит неправильная затяжка

В нашей практике в «РосИнструмент» мы постоянно сталкиваемся с последствиями пренебрежения точным моментом затяжки. Это не гипотетические риски, а реальные убытки для производства.

• Недотяг. Болт или гайка не получили нужного преднатяга. Вибрация — главный враг такого соединения. Последствия: самооткручивание крепления колеса на ходу, разгерметизация фланцевых соединений, появление люфтов, которые разбивают дорогостоящие узлы.
• Перетяг. Это еще опаснее. Вы превышаете предел текучести материала. Последствия: сорванная резьба в алюминиевом блоке цилиндров (цена ошибки — десятки и сотни тысяч рублей), деформация головки блока цилиндров, трещины в корпусных деталях или фланцах. Цена такой ошибки — это не только стоимость детали, но и время простоя всей производственной линии.

Результат перетяга "на глазок".

Виды ключей: определите свой инструмент (или выберите новый)

На рынке существует множество ключей. Выбор зависит от задачи, бюджета и требуемой точности.

Щелчковый (предельный) ключ: золотой стандарт для гаража и СТО

Это самый распространенный и универсальный тип. Его любят за оптимальное соотношение цены, удобства и точности. Вам не нужно следить за шкалой в процессе — просто тяните до щелчка.

Стрелочный (индикаторный) ключ: бюджетный вариант для некритичных соединений

Простой и дешевый инструмент. Его главный недостаток — низкая точность и неудобство использования. Чтобы правильно считать показания, нужно смотреть на шкалу строго перпендикулярно, что в ограниченном пространстве почти невозможно.

Цифровой (электронный) ключ: максимальная точность для профессионалов

Это выбор для тех, кто работает с дорогостоящим оборудованием, серийным производством с высокими требованиями к качеству (наш идеальный клиент). Он не только точен, но и часто имеет дополнительные функции: память на несколько значений, предупреждающий сигнал о приближении к нужному моменту, передачу данных на ПК.

Подробные инструкции: как пользоваться ключами разного типа

Подготовка к работе — три универсальных правила

Прежде чем браться за ключ, сделайте три вещи. Это основа профессионального подхода.

1. Где найти нужный момент затяжки? Самый надежный источник — сервисный мануал (инструкция по ремонту и эксплуатации) от производителя вашего оборудования или автомобиля. Иногда моменты указывают прямо на деталях, например, на крышке клапанов.
2. Проверка и очистка резьбы. Резьбовое соединение должно быть чистым. Грязь, ржавчина или поврежденная резьба создают дополнительное трение, которое «обманывает» ключ. Он щелкнет раньше, а соединение останется недотянутым. Если инструкция требует смазки — используйте только указанный тип.
3. Осмотр ключа. Убедитесь, что на инструменте нет повреждений. Если ключ стрелочный, проверьте, что в свободном состоянии стрелка указывает точно на ноль.

Инструкция для щелчкового ключа — самого популярного типа

Настройка момента затяжки на шкале

На рукоятке ключа есть две шкалы: основная (вертикальная, на корпусе) и дополнительная (круговая, на вращающейся рукоятке, ее еще называют нониусом). Допустим, нам нужно выставить 115 Нм. Сначала вращаем рукоятку, пока ее нулевая отметка не совпадет с риской «112» на основной шкале. Затем доворачиваем рукоятку по часовой стрелке, пока риска «3» на ней не совпадет с осевой линией основной шкалы. (112 Нм + 3 Нм = 115 Нм).

Фиксация значения контргайкой

На торце рукоятки большинства ключей есть стопорный винт или кольцо. После установки момента его нужно зафиксировать. Это предотвратит случайный сбой настройки во время работы.

Процесс затяжки: плавное движение и четкий щелчок

Держите ключ строго за предназначенную для этого рукоятку. Не беритесь за корпус и не используйте «трубу-удлинитель». Тяните плавно. Как только механизм сработает, вы услышите отчетливый щелчок, и рукоятка слегка «провалится» в руке. Это сигнал. Остановитесь.

Точная настройка момента на шкале ключа — ключевой этап перед началом работы.

Инструкция для стрелочного ключа

Контроль нулевого положения стрелки

Перед работой убедитесь, что стрелка указывает на "0". Если нет, ключ неисправен или требует калибровки. Использовать его рискованно.

Процесс затяжки: плавность и визуальный контроль без рывков

Здесь все зависит от ваших глаз. Тяните рукоятку плавно, постоянно контролируя положение стрелки на шкале. Старайтесь избегать рывков, так как они приводят к скачкам показаний. Главная сложность — обеспечить угол зрения в 90 градусов к шкале, чтобы избежать ошибки параллакса.

Инструкция для цифрового ключа

Установка значения на дисплее и выбор единиц измерения (Нм, ft-lbs)

Включите ключ. Кнопками выберите нужные единицы измерения (в России и Европе это почти всегда Нм — Ньютон-метры). Затем установите требуемое значение момента.

Затяжка до звукового и светового сигнала

Процесс схож со щелчковым ключом, но вместо щелчка вы получите серию сигналов. Обычно ключ начинает пищать и мигать прерывисто при достижении ~80% от заданного момента, а при достижении 100% издает непрерывный сигнал и/или вибрацию. Это очень удобно, так как позволяет подготовиться к остановке.

Золотые правила и частые ошибки: как избежать поломки инструмента и детали

«Самая распространенная ошибка, которую я вижу уже 20 лет, — это попытка "дотянуть для верности" после щелчка. Это полностью обесценивает использование точного инструмента и гарантированно приводит к перетяжке. Щелчок — это не рекомендация, это команда "Стоп!".» — Александр Шестопалов

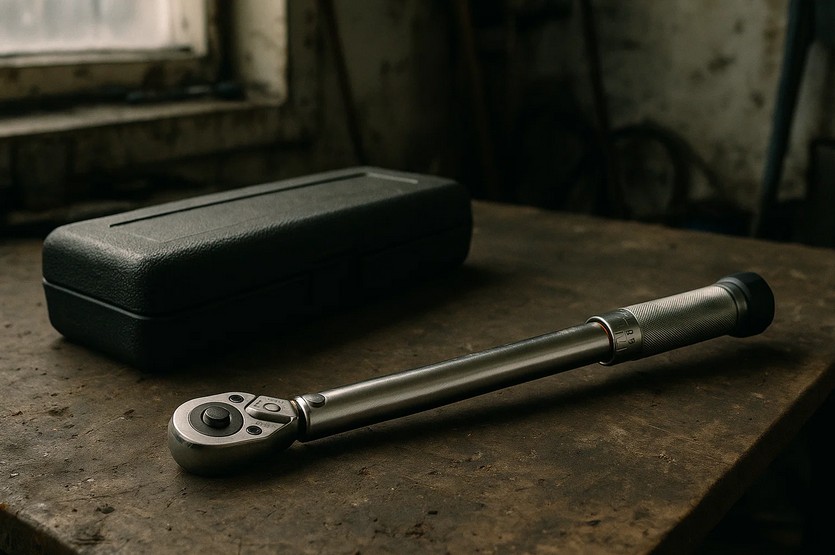

Хранение ключа со взведенной пружиной — верный способ со временем сбить его калибровку и потерять точность.

Ошибка №1: Тянуть дальше после сигнала (щелчка)

Повторюсь: щелчок — это конец работы. Дальнейшее усилие — это уже неконтролируемый перетяг.

Ошибка №2: Использовать как обычный вороток для срыва болтов

Динамометрический ключ — прибор для затяжки. Для срыва прикипевшего крепежа используйте силовой вороток или гайковерт. Использование динамометрического ключа для срыва — верный способ сбить его калибровку.

Ошибка №3: Хранить ключ со взведенной пружиной (не сбрасывать на "ноль")

Это критично для щелчковых ключей. Оставляя ключ с установленным моментом (например, 100 Нм), вы держите внутреннюю пружину в сжатом состоянии. Со временем она «устает» и теряет свои упругие свойства. В результате ключ начинает врать. После работы всегда сбрасывайте настройку на минимальное значение диапазона.

Ошибка №4: Ронять, ударять или бросать инструмент

Это точный механизм. Падение с высоты стола на бетонный пол может быть для него фатальным. Относитесь к нему как к измерительному прибору, а не как к куску железа. Храните только в штатном футляре.

Ошибка №5: Неправильно использовать удлинители и переходники

Прямой удлинитель, установленный соосно с головкой, не влияет на момент затяжки. А вот любой адаптер, который изменяет длину рычага (например, накидной ключ-адаптер типа «воронья лапа»), требует пересчета момента!

Обслуживание, хранение и калибровка: как продлить жизнь ключа

Правильное хранение: залог долговечности и точности пружины

Ключевое правило мы уже усвоили: щелчковые ключи хранятся только в расслабленном состоянии, с установленным минимальным значением на шкале, в сухом месте и в защитном кейсе. Это не прихоть, а техническое требование, напрямую влияющее на точность.

Периодичность и необходимость калибровки (поверки)

Динамометрический ключ — это средство измерения, и со временем его показания могут «уплыть». Для профессионального использования на ответственных участках поверку рекомендуется делать раз в год или после определенного количества циклов (обычно 5000). Точность инструмента регламентируется стандартами, например, ГОСТ Р 51254-99. Поверку проводят в специализированных метрологических лабораториях.

Часто задаваемые вопросы

Какой динамометрический ключ выбрать для домашних нужд/ремонта авто?

Для смены колес, обслуживания тормозов и других общегаражных работ идеально подойдет щелчковый ключ с диапазоном примерно 40-210 Нм. Он покрывает большинство требуемых моментов для легкового автомобиля и обеспечивает достаточное удобство и точность.

Как проверить исправность динамометрического ключа в домашних условиях?

Точно проверить можно только на специальном стенде. Но есть грубый способ для щелчкового ключа: зажмите в тисках головку болта, наденьте на нее ключ, установите небольшой момент (20-30 Нм) и медленно потяните за рукоятку обычным безменом. Зная длину ключа, можно примерно вычислить приложенный момент и сравнить со щелчком. Метод неточный, но полную неисправность покажет.

Можно ли затянуть болт с нужным моментом без динамометрического ключа?

Нет. Ощущения «от руки» — крайне субъективная вещь, зависящая от силы, усталости и положения тела. Попытка затянуть ответственный крепеж «на глазок» — это игра в русскую рулетку, где на кону стоит дорогостоящий узел.

Какой правильный порядок затяжки болтов (например, для колес или ГБЦ)?

Всегда используйте схему «крест-накрест». Это обеспечивает равномерное прилегание детали. Для особо ответственных соединений, как ГБЦ, затяжка производится в несколько этапов: сначала все болты затягиваются с небольшим моментом (например, 30 Нм), затем с промежуточным (например, 60 Нм), и только потом с финальным моментом, иногда с доворотом на определенный угол. Всегда сверяйтесь с мануалом!

Что делать, если требуемый момент затяжки находится на границе диапазона ключа?

Избегайте использования ключа на крайних 10-15% его диапазона, так как там погрешность максимальна. Если вам нужно затянуть болт с моментом 40 Нм, не используйте ключ с диапазоном 40-200 Нм. Лучше взять другой ключ, для которого это значение будет находиться в середине шкалы, например, 20-100 Нм.

Как настроить динамометрический ключ, если сбились настройки или он старый?

Если вы не уверены в показаниях ключа, единственный правильный путь — отдать его на поверку и калибровку в сертифицированную лабораторию. Самостоятельная «настройка» без эталонного оборудования приведет к еще большим погрешностям.

Ваш следующий шаг к профессиональной работе

Отношение к динамометрическому ключу — это маркер профессионализма. Это не просто инструмент, а ваша гарантия надежности, безопасности и предсказуемости результата. Правильное использование этого прибора экономит не только болты и детали, но и самое ценное — время и репутацию. Подойдя к процессу затяжки с той же ответственностью, с какой вы подходите к выбору станка или резца, вы переходите на новый уровень культуры производства.
