Что такое черновая и чистовая обработка фрезой: обзор

Автор: Шестопалов Александр Сергеевич, директор и собственник компании «РосИнструмент», опыт в металлообработке с 2004 года.

Главное за 60 секунд: черновая против чистовой обработки

Для тех, кто ценит время, мы свели ключевые отличия двух операций в одну таблицу. Это основа, которую должен понимать каждый технолог и снабженец.

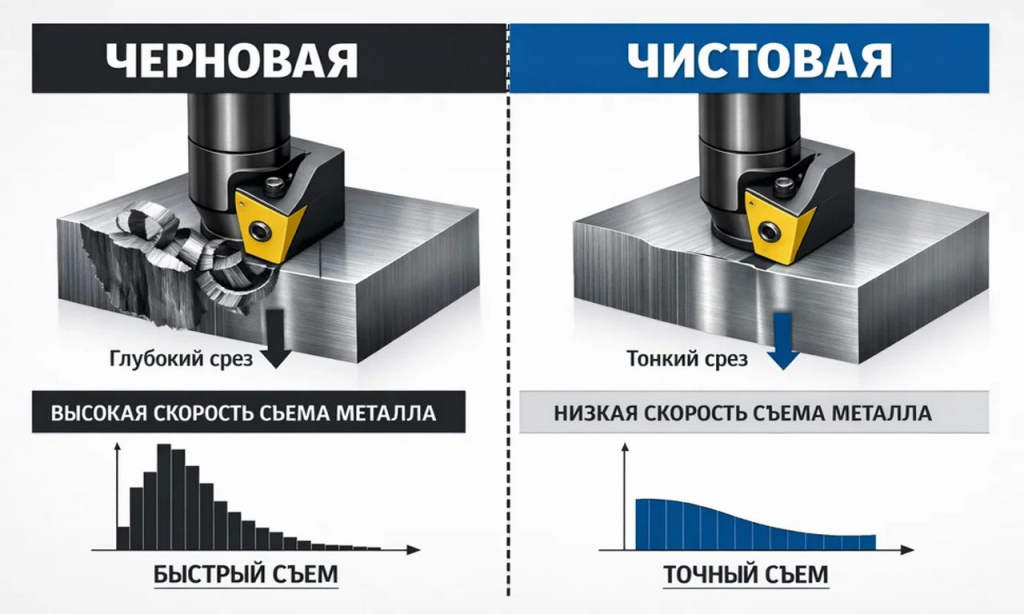

Наглядная разница глубины резания и съема стружки.

Что такое черновая и чистовая обработка: визуальное объяснение процесса

В металлообработке не существует универсального решения "на все случаи жизни". Стремление получить готовую деталь за один проход — прямой путь к браку и сломанному инструменту. Эффективное производство всегда строится на разделении процесса минимум на два этапа.

Этап 1: Черновая обработка (Roughing) — максимальный съем материала

Это агрессивный процесс, цель которого — как можно быстрее удалить основной объем лишнего материала с заготовки, оставляя небольшой и равномерный припуск (обычно от 0.2 до нескольких миллиметров) для последующей обработки. Здесь в приоритете не точность, а производительность.

Чтобы станок работал на максимальных режимах без риска аварии, важно использовать надежную оснастку; вы можете подобрать подходящие в каталоге фрез по металлу, где представлены инструменты, способные выдержать экстремальные нагрузки при обдирке.

Этап 2: Чистовая обработка (Finishing) — достижение точности и качества

Это деликатный процесс, цель которого — снять оставшийся припуск, достичь требуемых чертежом размеров, допусков и обеспечить высокое качество конечной поверхности детали (низкую шероховатость). Главная задача на этом этапе — точность и финишный вид изделия.

Инструмент в деталях: как безошибочно отличить черновую фрезу от чистовой

Выбор неправильного инструмента — одна из самых дорогих ошибок на производстве. Визуальные отличия между фрезами для разных операций кардинальны.

Черновые (обдирочные) фрезы: анатомия "рабочей лошадки"

Эти фрезы, которые часто называют "кукуруза" или обдирочные, созданы для одной цели — "грызть" металл. Для этого их конструкция имеет характерные особенности: малое число зубьев (обычно 2-4) для формирования больших карманов под отвод массивной стружки; специальная стружколомная геометрия, где режущая кромка имеет волнообразный или зазубренный профиль для дробления стружки и снижения нагрузок; и усиленная сердцевина для максимальной жесткости и сопротивления изгибающим нагрузкам и вибрациям.

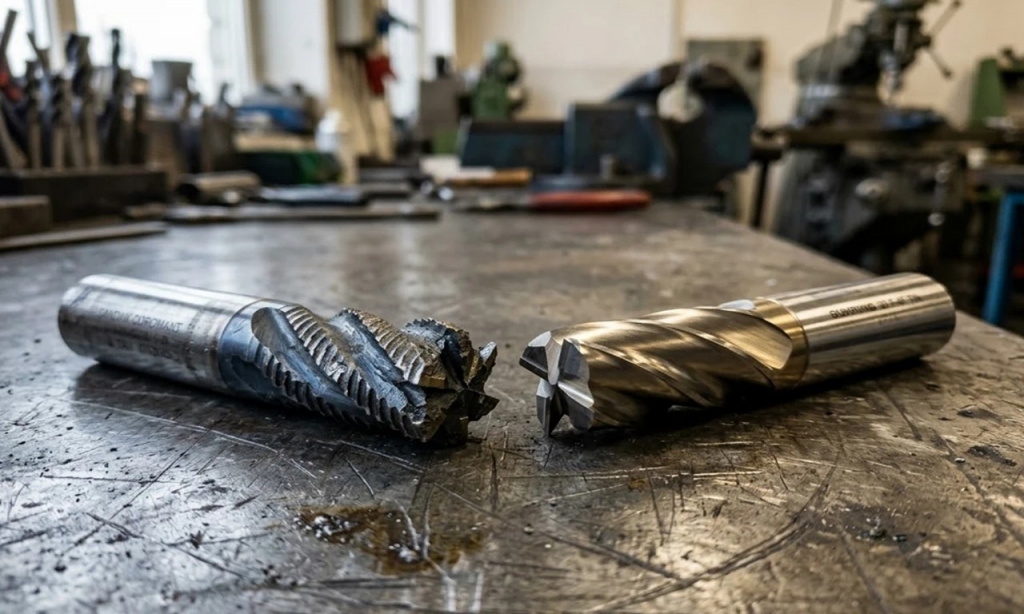

Слева — обдирочная (черновая) фреза со стружколомом, справа — гладкая чистовая фреза.

Чистовые фрезы: анатомия "хирурга"

Задача чистовой фрезы — обеспечить идеальную геометрию и поверхность. Конструкция подчинена этой цели: большое число зубьев (от 4 и более, иногда до 12-16) для обеспечения гладкого реза и низкой шероховатости; острые и гладкие режущие кромки без стружколомов, чтобы минимизировать следы на обработанной поверхности.

Для достижения идеального зеркального блеска на финишном этапе эксперты рекомендуют использовать фрезы твердосплавные, так как их высокая жесткость полностью исключает микровибрации, а износостойкие покрытия (например, AlTiN, TiSiN) снижают трение на высоких скоростях вращения.

Практическое руководство: когда и какой процесс применять

Сценарии применения черновой обработки

• Исходный материал: Обработка заготовок из проката, поковок или литья, имеющих большую и неравномерную корку, а также значительные припуски. Для съема больших объемов металла с широких плоских поверхностей литых заготовок отличным решением станут насадные торцевые фрезы с рифлеными ножами, которые спроектированы специально для тяжелого машиностроения.
• Задача: Создание глубоких карманов, пазов, уступов, 3D-форм, где требуется удалить до 80-90% всего объема лишнего материала.
• Цель: Максимальное сокращение машинного времени и, как следствие, снижение себестоимости детали.
• Примеры отраслей: Тяжелое машиностроение (корпусные детали редукторов), аэрокосмическая промышленность (силовые элементы из цельных заготовок), инструментальное производство (предварительная обработка пресс-форм и штампов).

Сценарии применения чистовой обработки

• Исходный материал: Заготовка после черновой или получистовой обработки с четко заданным, небольшим и равномерным припуском.
• Задача: Получение точных посадочных поверхностей под подшипники, обработка тонких стенок, формирование сложных аэродинамических контуров.
• Цель: Обеспечение функциональных требований детали (точность сопряжения, герметичность, аэродинамика) или ее эстетического вида.
• Примеры отраслей: Производство медицинских имплантов, изготовление оптических компонентов, финишная обработка матриц и пуансонов штампов, приборостроение.

Выбор фрезы и режимов: от теории к практике

Правильный выбор стратегии — это всегда баланс. Начинать с черновой обработки, даже для сравнительно небольших деталей, почти всегда экономически выгоднее, чем "убивать" дорогой чистовой инструмент на съеме большого объема металла. Стоимость черновой фрезы и машинного времени на грубую обработку несоизмеримо ниже потерь от сломанного финишного инструмента и забракованной детали.

Как выбрать фрезу: чек-лист из 3 шагов

1. Определите операцию. Вам нужен "монстр съема" для черновых работ, способный выдерживать высокие нагрузки, или "финишер" для достижения микронной точности и зеркальной поверхности? Это первое и главное решение.
2. Учтите материал детали. Инструмент, который отлично работает по нержавеющей стали, может моментально "сесть" на чугуне. Вязкие материалы требуют одной геометрии режущей кромки, хрупкие — другой, а легкие сплавы вроде алюминия — третьей (острые кромки, полированные канавки). (Здесь мы готовим подробную статью "Подбор фрез по группам материалов ISO").
3. Оцените жесткость системы СПИД. Расшифровывается как Станок-Приспособление-Инструмент-Деталь. Чем ниже жесткость всей системы (например, обработка на длинном вылете, хлипкое закрепление детали или изношенный станок), тем важнее выбирать фрезы, генерирующие меньше вибраций и радиальных сил.

Частые ошибки, которые стоят вам денег

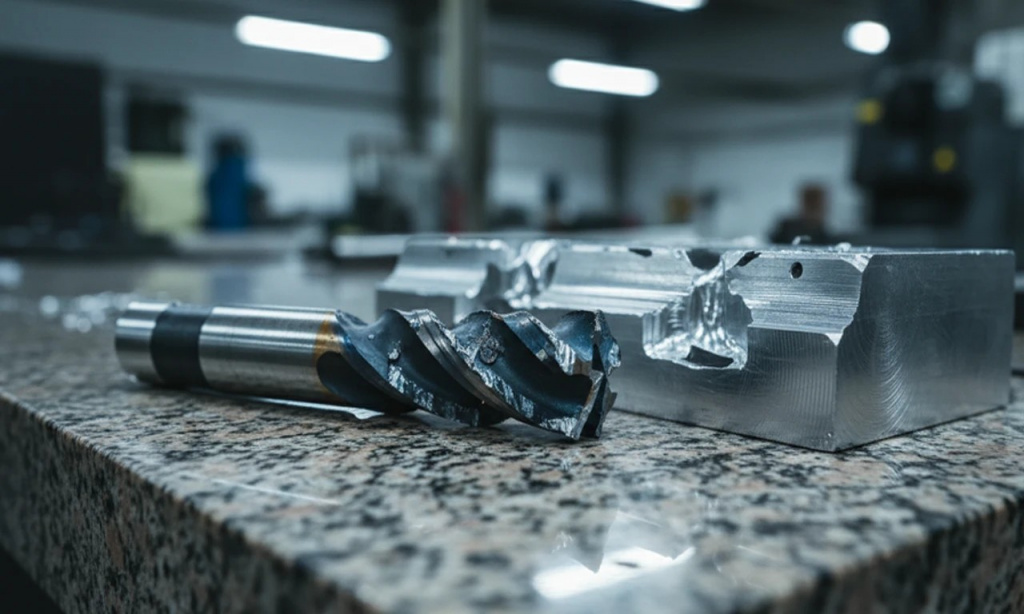

Использование чистового инструмента для съема большого объема металла неизбежно ведет к его поломке.

• Ошибка №1: Черновая обработка чистовой фрезой. Цена ошибки: Вышедший из строя дорогостоящий чистовой инструмент (стоимость может быть в 5-10 раз выше черновой фрезы) плюс часы простоя станка, которые могут исчисляться десятками тысяч рублей.
• Ошибка №2: Попытка достичь финального размера за один "универсальный" проход. Цена ошибки: Высокие нагрузки на шпиндель станка, приводящие к его преждевременному износу. Полученная деталь почти гарантированно будет иметь плохое качество поверхности и отклонения в геометрии, что равноценно браку.
• Ошибка №3: Неправильные режимы резания. Цена ошибки: Слишком низкая подача на зуб для черновой фрезы приведет не к резанию, а к трению, перегреву и катастрофически быстрому износу. Слишком высокая подача для чистовой — к вибрациям, сколам на кромках и "дроби" на поверхности детали. Результат — потерянное время и инструмент.

Стратегия двух этапов — ключ к эффективности

Разделение фрезерной обработки на черновую и чистовую — это не усложнение технологического процесса, а его фундаментальная оптимизация. Такой подход позволяет экономить самое дорогое на производстве: машинное время и ресурс оборудования, достигая при этом высочайшего качества и точности изделий. Правильный выбор стратегии и инструмента для каждого этапа — это прямая инвестиция в конкурентоспособность вашего производства.

Ответы на популярные вопросы

Можно ли использовать одну фрезу для обеих операций?

Теоретически да, но это крайне неэффективно и не рекомендуется. Иногда отработавшую чистовую фрезу, у которой незначительно износились кромки, перетачивают на меньший диаметр и используют для получистовых или даже легких черновых операций. Однако это всегда компромисс, а не штатная стратегия.

Почему у черновых фрез меньше зубьев?

Это конструктивная необходимость. При черновой обработке образуется большой объем стружки. Чтобы она эффективно отводилась и не забивала зону резания (что привело бы к поломке), нужны большие и глубокие стружечные канавки. Меньшее количество зубьев как раз и позволяет создать эти "карманы" для стружки.

Что такое "обдирочная фреза" (hog mill)?

Это полный синоним черновой фрезы, пришедший из английского языка. "Hogging" или "to hog out" дословно переводится как "выгребать" или "жадно пожирать" материал, что очень точно описывает агрессивный характер процесса черновой обработки.

Влияет ли СОЖ (смазочно-охлаждающая жидкость) по-разному на черновую и чистовую обработку?

Да, ее роль несколько меняется. При черновой обработке, где выделяется огромное количество тепла, главная задача СОЖ — интенсивное охлаждение инструмента и заготовки, а также вымывание крупной стружки из зоны резания. При чистовой обработке, особенно на вязких материалах, на первый план выходит смазывающая функция СОЖ, которая снижает трение и помогает получить более гладкую поверхность.
